Новая панель управления аппаратом для точечной сварки с двойным импульсом|board

Новая панель управления аппаратом для точечной сварки с двойным импульсом|board

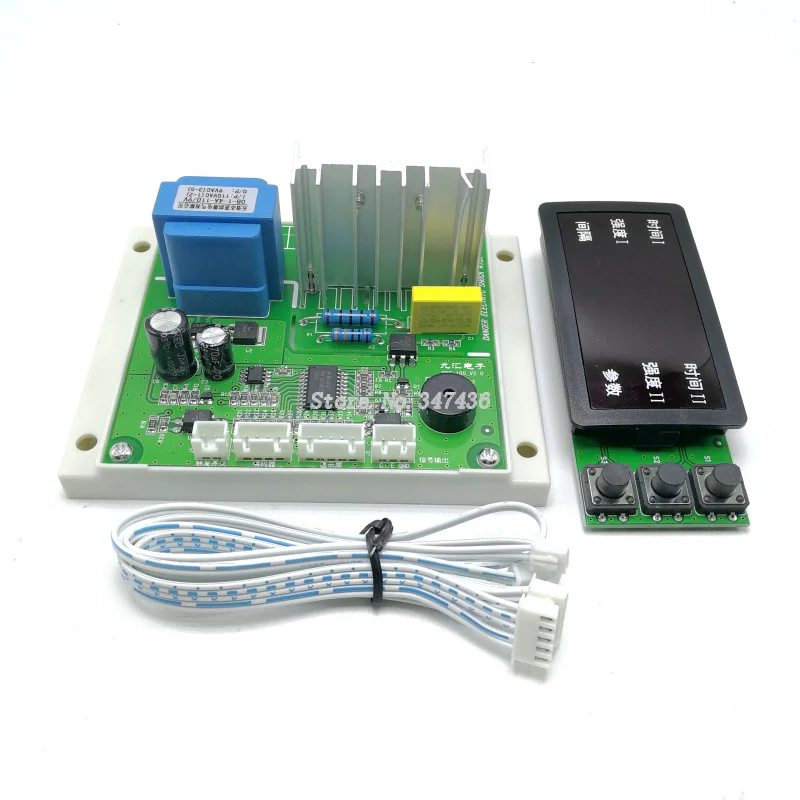

В комплект входит: материнская плата Дисплей панель Фильм 40 см длина 5P, 2P кабель Новая материнская плата имеет пластиковое нижнее сиденье, которое легче установить, и панель имеет защелкивающийся литой корпус, который не оставляет головки винта после установки. Материнская плата питается от клеевого трансформатора высокого качества, который предотвращает повреждение при транспортировке и обладает отличной влагостойкостью. Также легко установить непосредственно на материнскую плату. Маска сделана для того, чтобы машина работала в любительских условиях. В дополнение к изменениям внешнего вида, функциональность по сравнению с первой версией: Хранение параметров отключения питания, каждый раз, когда включение питания считывает параметры, используемые при последующем отключении Линейная Регулировка выходной мощности, старая версия заключается в разделении угла сдвига на 180 градусов на 100, поэтому Регулировка Нелинейная, новая версия основана на выходной мощности 100 равном делении Увеличение выходного сигнала точечной сварки. При нажатии на точечный переключатель сварочного аппарата оптопара включается. Когда Сварка заканчивается, оптопара закрыта после определенной задержки (settable), которая может быть использована в качестве автоматического точечного сварочного аппарата, контролирующего отзывы. Хотя новая версия использует кнопочный переключатель в качестве режима работы, интерфейс кодировщика остается на материнской плате. При необходимости кодировщик может быть приобретен отдельно и подключен к использованию. Функция и инструкции Параметр Настройки: Один. Время первой точечной сварки: 1. Регулируемый диапазон 1-99 переменного тока (по соображениям безопасности максимальное значение платы по умолчанию составляет 20. Если он должен быть больше 20, пожалуйста, посмотрите Максимальный лимит ниже и измените его самостоятельно). 2. Когда индикатор «Time 1» загорится, нажмите кнопку «Set», цифровая трубка начнет мигать, нажмите кнопку «увеличить» или «вычесть» до нужного значения, нажмите кнопку «Set» снова для сохранения и выхода. Две. Первый точечный сварочный ток: 1. Регулируемый диапазон 25%-99%, настройте выходную мощность относительно процентного соотношения полной мощности (по умолчанию максимум 99, если вам нужны другие значения, см. Раздел максимального предела ниже, измените его самостоятельно). 2. Когда индикатор «текущий 1» горит, нажмите кнопку «установить», цифровая трубка начнет мигать, нажмите кнопку «увеличить» или «уменьшить» до нужного значения и нажмите кнопку «установить» для сохранения и выхода. Три. Первый и второй точечный интервал времени сварки: 1. Регулируемый диапазон 1-99 переменного тока, то есть, значение умножается на 10 миллисекунд (максимальное значение платы по умолчанию 25, если оно должно быть больше 25, пожалуйста, посмотрите Максимальный лимит ниже, измените его самостоятельно). 2. Когда индикатор «интервал» загорится, нажмите кнопку «Set», цифровая трубка начнет мигать, нажмите кнопку «увеличить» или «уменьшить» до нужного значения и нажмите кнопку «установить» для сохранения и выхода. Четыре. Время второй точечной сварки: 1. Регулируемый диапазон 0-99 переменного тока (по соображениям безопасности максимальное значение платы по умолчанию составляет 20. Если он должен быть больше 20, пожалуйста, посмотрите Максимальный лимит ниже, измените его самостоятельно) 2. Когда это время установлено до 0, оно работает в одном импульсном состоянии. 3. Когда индикатор «Time 2» загорится, нажмите кнопку «Set», цифровая трубка начнет мигать, нажмите кнопку «увеличить» или «уменьшить» до нужного значения и нажмите кнопку «установить» для сохранения и выхода. Пять. Второй точечный сварочный ток: 1. Регулируемый диапазон 25%-99%, настройте выходную мощность относительно процентного соотношения полной мощности (по умолчанию максимум 99, если вам нужны другие значения, см. Раздел максимального предела ниже, измените его самостоятельно). 2. Когда индикатор «Текущий 2» горит, нажмите кнопку «установить», цифровая трубка начнет мигать, нажмите кнопку «увеличить» или «уменьшить» до нужного значения и нажмите кнопку «установить» для сохранения и выхода. Шесть. Параметр для хранения и их сброс 1. Машина автоматически записывает последние использованные параметры, когда он выключен, и автоматически загружает его в следующий раз, когда он включен. 2. В то же время машина может хранить 5 наборов общих параметров. Методы хранения и поиска: A) когда индикатор «параметр» горит, отображается номер текущего параметра. Если текущий параметр является параметром загрузки или изменен повторно выбранный параметр, номер отображается как 0. Б) нажмите кнопку «Set», чтобы ввести Параметры загрузки и хранения. Нажмите кнопку «увеличить» или «уменьшить», чтобы отобразить «Ld» и «SA» соответственно, указав, что следующие операции загружены или хранятся, например, для загрузки параметров, нажмите кнопку «Set», когда появится «Ld». Если параметр необходимо сохранить, нажмите кнопку «Set» при отображении «SA». В) Подключите панель, в это время отображается номер параметра, нажмите кнопку «увеличение» или «Уменьшение», дисплей меняется от 1 до 5, соответственно представляет параметры пяти записей, выберите элементы, которые будут сохранены или отозваны. Нет. Нажмите кнопку «Set» для загрузки или хранения. Максимальный размер: Поскольку точечный Сварочный Трансформатор обычно изготавливается самостоятельно, мощность, диаметр провода и количество витков отличаются, что приводит к дисперсии больших параметров. Контроллер подходит для различных трансформаторов. Регулируемый диапазон параметров очень большой, и очень вероятно, что он неправильно установлен. Повреждение батареи (у меня было долгое время из-за настройки времени точечной сварки, так что чехол батареи сгорел через занятие), поэтому необходимо ограничивать максимальное значение каждого параметра, у машины есть Функция максимального ограничения параметров, Метод настройки выглядит следующим образом: 1. Пресс «увеличить» или «уменьшить» кнопку, чтобы сделать «параметр» индикатор светильник, затем Пресс и удерживайте кнопку «Настройки». Не отпускайте и введите функцию настройки верхнего предела около 5 секунд. В это время индикация «Время 1», когда светильник мигает, цифровая трубка отображает верхний предел текущего времени точечного сварки 1. 2. Нажмите кнопку «увеличить» или «уменьшить», «Время 1», «текущий 1», «интервал», «Время 2», «Текущий 2» индикатор для последовательной вспышки, И отображает соответствующие верхние предельные значения, выберите желаемую настройку. Установите параметры, нажмите кнопку «Настройки», в это время цифровая трубка мигает одновременно, нажмите кнопку «увеличение» или «минус», чтобы изменить предельное значение, настройте на нужное значение и нажмите кнопку «set», дисплей перестает мигать, Текущие параметры Настройка предельного значения завершена. 3. После установки каждого предельного значения, он должен быть сохранен, чтобы начать действовать. Метод заключается в том, чтобы нажать кнопку «минус», чтобы включить индикатор «параметр», цифровая трубка отображает «SA», нажмите кнопку «set», чтобы завершить сохранение, если вы не хотите сохранять кнопку, можно управлять в течение 5 секунд, и система автоматически выходит из функции настройки и отбрасывает ранее измененные параметры. Если вы не сохраните, все настройки недействительны, и панель управления по-прежнему работает на исходном пределе. Использование выходного сигнала: Панель управления снабжена сигналом точечной сварки. При нажатии на точечный переключатель сварочного аппарата оптопара включается. Когда Сварка заканчивается, Оптическая муфта закрыта после определенной задержки (может быть установлена), и может использоваться в качестве автоматического точечного сварочного аппарата, контролирующего отзывы. Сигнал синхронизируется с светодиодный на плате. Время задержки устанавливается следующим образом: Нажмите кнопку «минус», чтобы сделать светильник индикатора «параметр». Нажмите и удерживайте кнопку «set», чтобы войти в состояние верхнего предела, но не отпускайте, пока цифровая трубка не отобразит значение и не начнет мигать. Значение-это время задержки выхода сигнала после завершения точечной сварки. В соответствии с полуциклом дисплей показывает 10, что означает, что оптопара будет выключена после завершения точечной сварки, и светильник индикатора на плате может быть передан. Кодировщик и функция переключения на передней панели одинаковые. Если есть переключатель, нет необходимости оснастить кодировщик. Положение выходного сигнала является сигнальным выходом во время сварки. После завершения сварки сигнал исчезает и используется в отзывы автоматической точечной сварки. Обычно не используется, выходной сигнал синхронизируется с светодиодный на плате.
