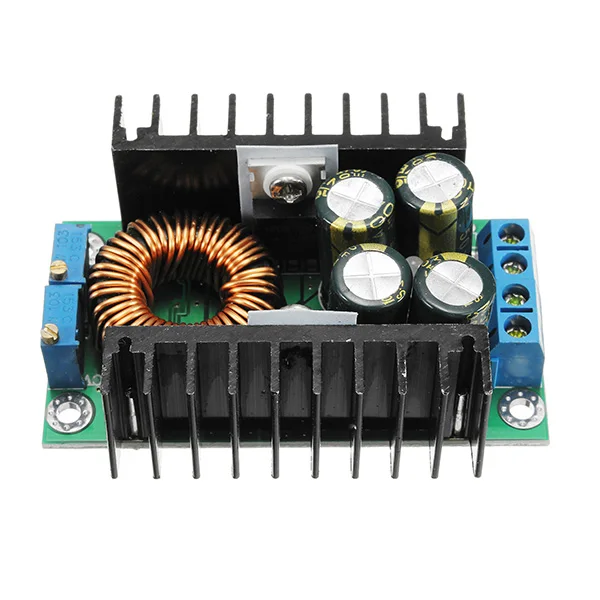

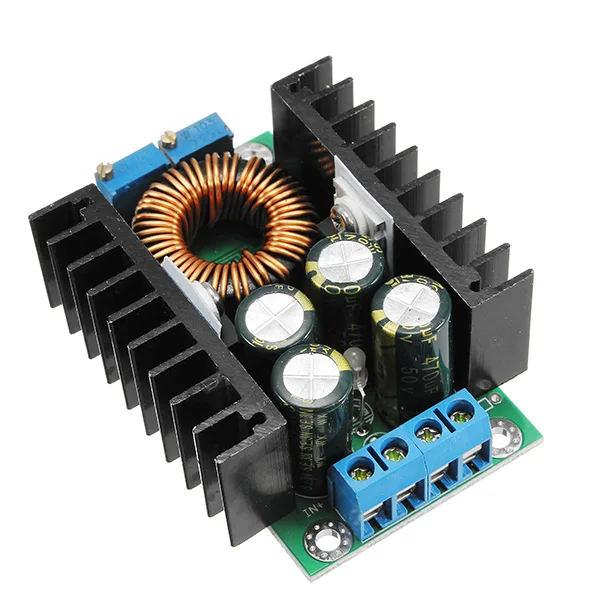

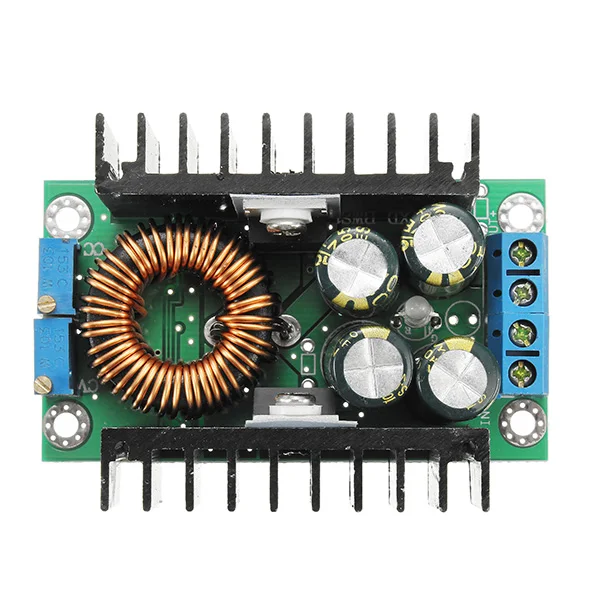

Светодиодный модуль питания для транспортных средств с регулируемым постоянным

Светодиодный модуль питания для транспортных средств с регулируемым постоянным



Особенности:

· 300 Вт 8A 7-40V до 1,2-35 В DC CC CV понижающий преобразователь Питание понижающий модуль Регулируемый Напряжение регулятор светодиодный драйвер
· Высокая мощность, с драйвером постоянного тока для светодиода
· Батарея зарядное устройство
· Встроенный в транспортное средство источника питания
· Система питания низкого напряжения
· Неизолированный понижающий CC CV понижающий модуль с бортовой светодиодный индикатор перегрузки
Входное напряжение: 5-40 В постоянного тока
· Выходное напряжение: DC 1,2-35В (регулируемый)
· Выходной ток: 8A (макс.), более 60 градусов, пожалуйста, усилите теплоотвод
· A постоянного тока диапазон: 0,2-12A регулируемый
· Выходная мощность: 300 Вт (макс.)
· Эффективность преобразования: 95% (больше входного напряжения, больше эффективности)
· Выходная рябь: 50 мВ
· Рабочая температура: промышленная (от −40 °C до + 85 °C) (температура окружающей среды, более 40 градусов,
Пожалуйста, уменьшайте мощность, чтобы использовать, или улучшите охлаждение)
· Ток без нагрузки: 20 мА (вход 24 В, выход 12 В для справки)
· Регулировка напряжения: ± 1%
· Регулировка нагрузки: ± 1%
· Скорость динамического отклика: 200uS 5%
· Защита от короткого замыкания: Да
· Защита от обратного хода на входе: нет (пожалуйста, соблюдайте защиту обратного хода или подключите диод к входным частям.)
· Размеры: 65*47*23,5 мм
· Светодиодный индикатор нагрузки на плате: красный = ток нагрузки (например, «Аккумулятор»), зеленый = без нагрузки (например, «Зарядное устройство» или «выход отключен»)

Область применения:

1. DIY выход, Регулируемый блок питания транспортного средства, подключите 12 В вход, и выход может быть 14-35 В (регулируемый свободно).
Однако выходное напряжение не может быть меньше, чем входное напряжение.
2. Зарядное устройство
3. Автомобильный блок питания для ноутбука
4. Для вашего электронного оборудования
5. Система предварительной подачи аккумулятора

Модуль регулировки:

1. В том случае, если модуль выходное напряжение не может быть скорректирована (выходное напряжение всегда равен входное напряжение)
Пожалуйста, Отрегулируйте потенциометр против часовой стрелки, 20 кругов (20 витков) или более, пока он не работает.

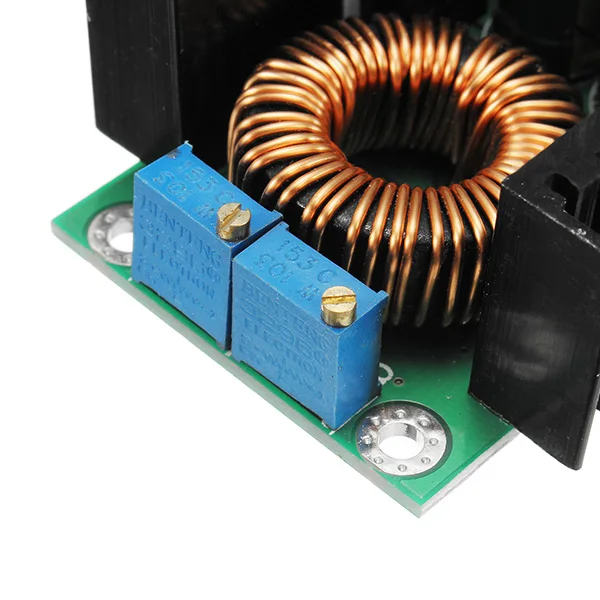

2. Поверните триммеры по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить.
3. При регулировке синего потенциометра, пожалуйста, используйте мультиметр для мониторинга напряжения
4. Триммер, близкий к выходному напряжению, регулирует выходной ток (CC)
5. Триммер, ближайшее входное напряжение, регулирует выходное напряжение (CV)

Применение зарядного устройства:

1. Сначала определите напряжение поплавка и зарядный ток, требуемый заряжаемым аккумулятором («target battery»).
В Целевая батарея отключен от выход модуля покройте ногти напряжение 7V - 32V постоянного тока до Модуль входного сигнала, будучи уверенными, соблюдать правильной полярностью.
2. Используя триммер CV, Отрегулируйте выходное напряжение до примерно 5 В.
3. Включите мультиметр в его шкалу тока 10 А и измерьте выходной ток короткого замыкания модуля.
Поверните триммер CC, чтобы отрегулировать ток на зарядный ток, требуемый Целевая батарея.
4. Используя триммер CV, Отрегулируйте выходное напряжение модуля на плавающее напряжение, требуемое Целевая батарея.
5. Подключите Целевая батарея к выходному модулю, следуя правильной полярности. Зарядка аккумулятора следует начинать

С драйвером постоянного тока для светодиода, инструкция по эксплуатации:

1. Сначала Определите рабочий ток и максимальное рабочее напряжение, которое вам нужен светодиодный привод.
2. С триммером CV, Отрегулируйте выходное напряжение до примерно 5 В.
3. Включите мультиметр в его шкалу тока 10 А и измерьте выходной ток короткого замыкания модуля.
Поверните триммер CC, чтобы отрегулировать ток до рабочего тока, который ваш светодиодный.
4. Отрегулируйте триммер CV, чтобы сделать выходное напряжение максимальным, светодиодный, рабочее напряжение.
5. Подключите светодиодный, протестированный.

Посылка включает в себя:

1 x 8A 300 Вт понижающий Регулируемый блок питания
