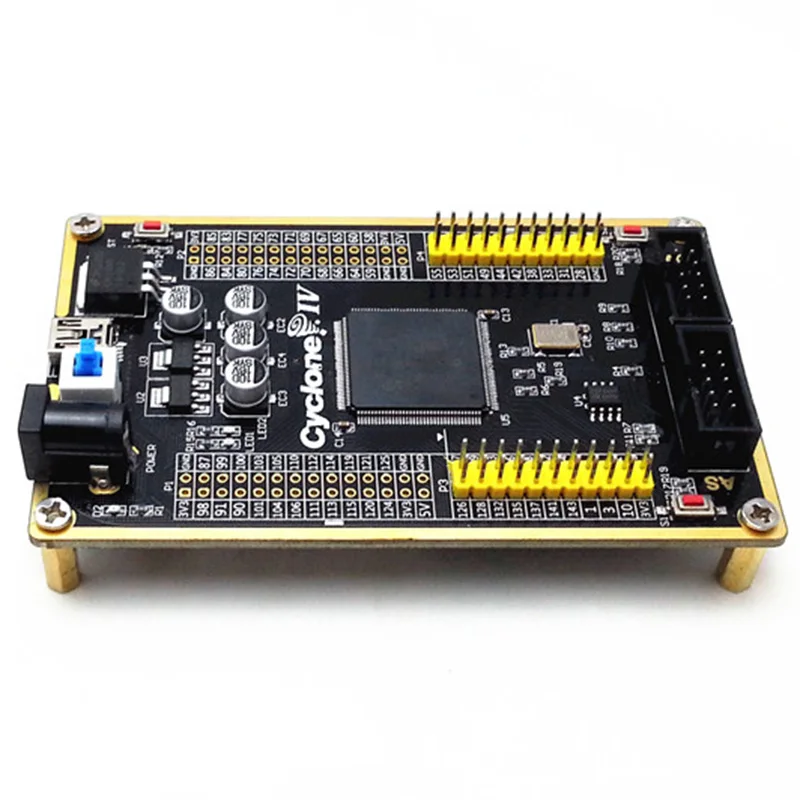

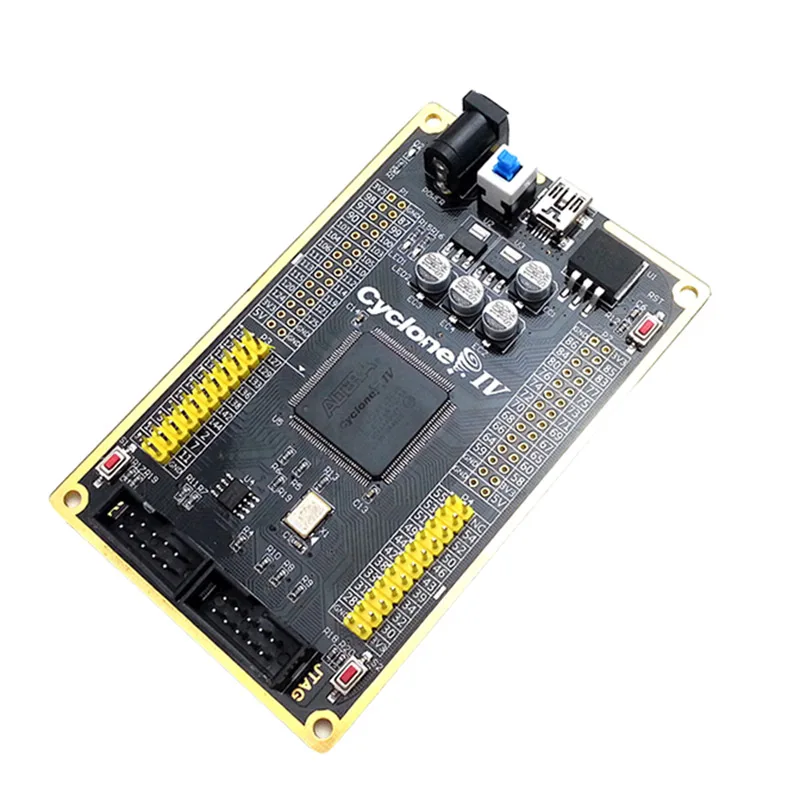

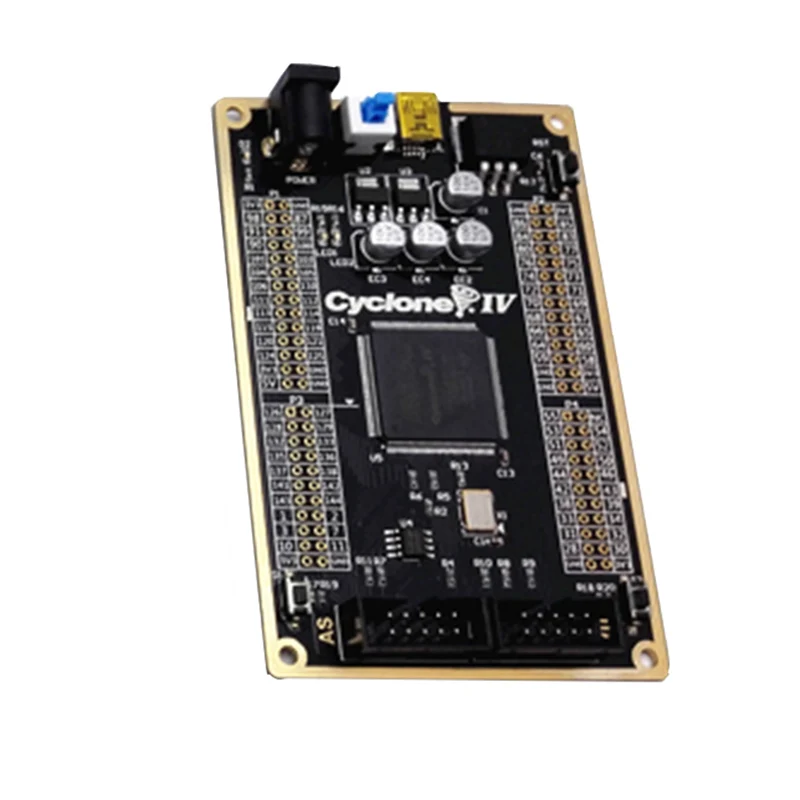

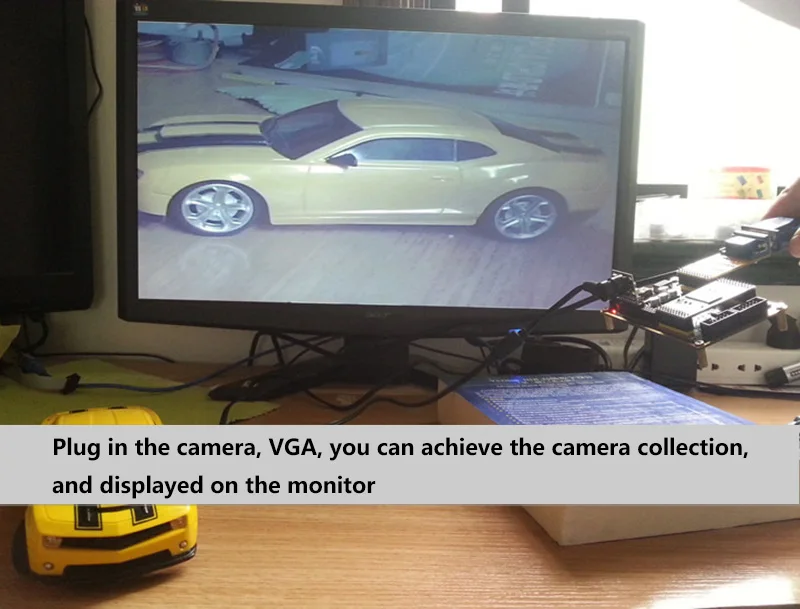

Макетная плата Altera FPGA CYCLONE IV EP4CE, основная плата, видеоизображение, TFT, SD карта

Описание:

Основная плата FPGA не содержит внешнего модуля SDRAM расширения. Для FPGA, в зависимости от приложения, вы можете использовать SDRAM или нет. Когда используется в качестве чистого логического управления и без кеширования большой емкости, SDRAM не нуждается в нем, экономит много доступных контактов IO и работает со сложными функциями и заданиями без sdram; когда вам нужно сделать NIOS, Или потребуется большой кэш-память, SDRAM потребуется, но будет занимать 40 или около того контактов, оставшийся штифт будет меньше. Поэтому эта основная плата, рассматривая дизайн различного использования балансира, подходит для DIY, SDRAM в качестве модуля, вы можете выбрать в соответствии с их нуждами. Основная плата содержит EPCS большой емкости, модель M25P16, является ли это логичным или Nios.Размеры: 10 см x 6,5 см

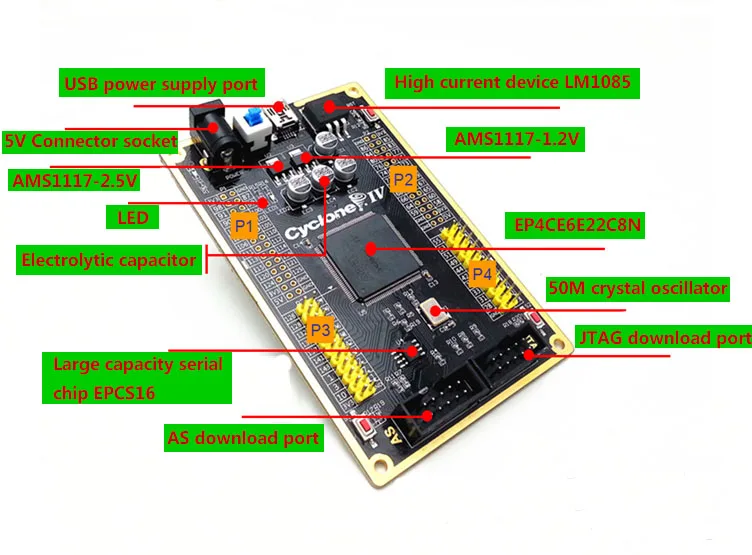

Аппаратного обеспечения высокой интенсивности параметры:

• Основной чип: ALTERA FPGA Cyclone IV чип EP4CE6E22C8
• Режим загрузки: Поддержка AS/JTAG
• Питание: 5 В постоянного тока, разъем питания и разъем USB, два режима питания
• Светодиодный индикатор питания Светильник
• Чип последовательной настройки большой емкости EPCS16
• Осциллятор cystal 50 м

• P1, P2, P3, P4 в общей сложности 4 расширения порта, 2,54 мм Стандартный интервал
• P3, P4 может быть подключен напрямую в модуль SDRAM
• Draw VCC, GND и все I/O для облегчения соединения с периферийными устройствами

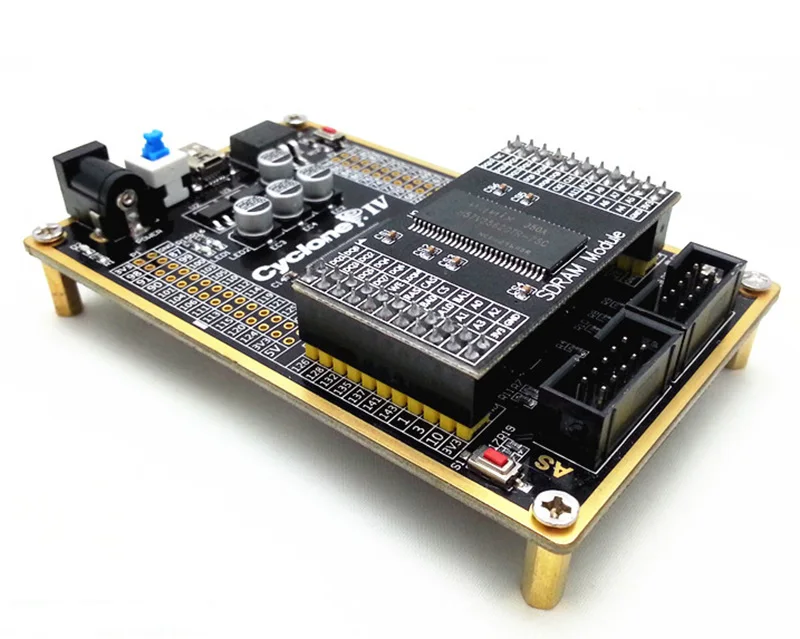

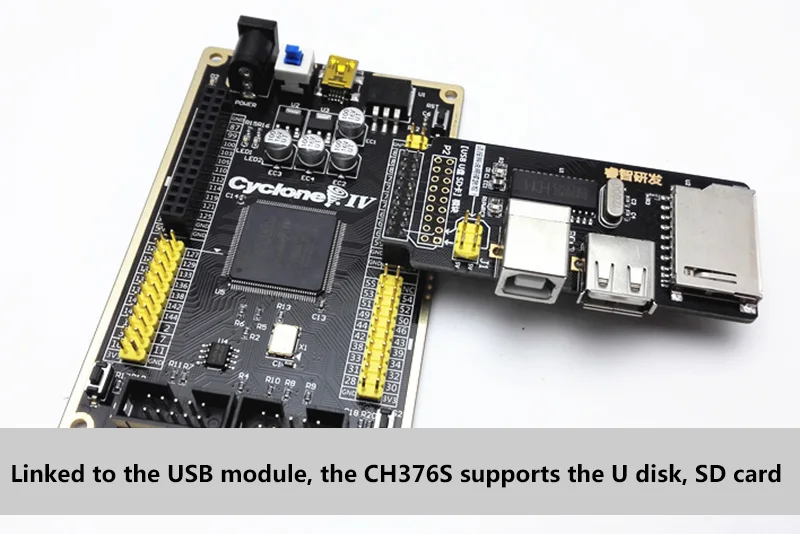

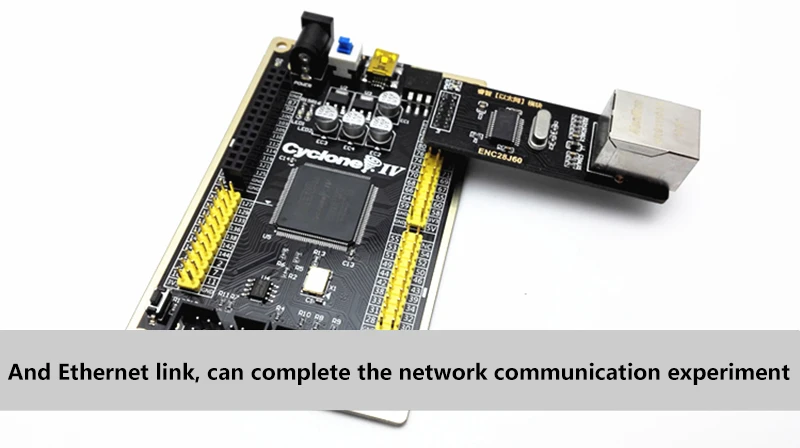

Подключите модуль SDRAM, схема эффектов:

Посылка включает в себя:

1 * материнская плата Altera EP4CE6 (без штифтов)

1 * USB кабель питания
