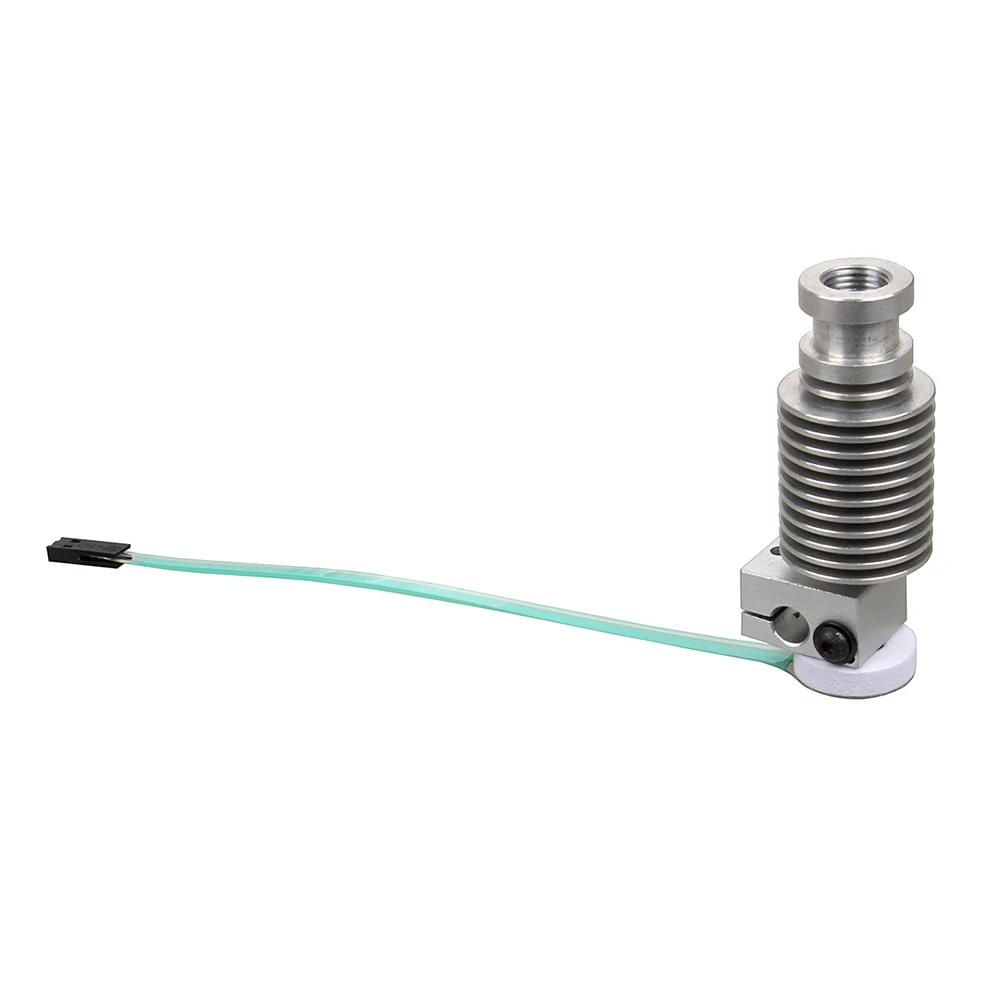

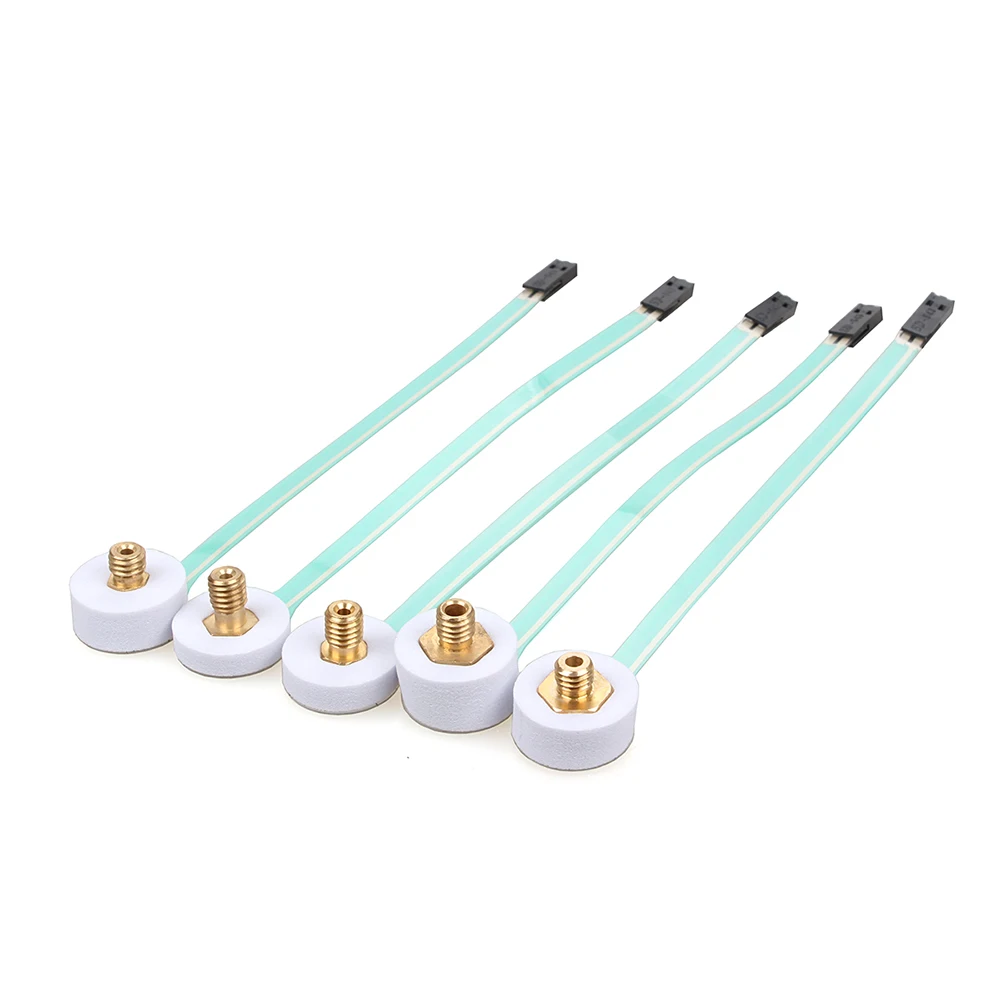

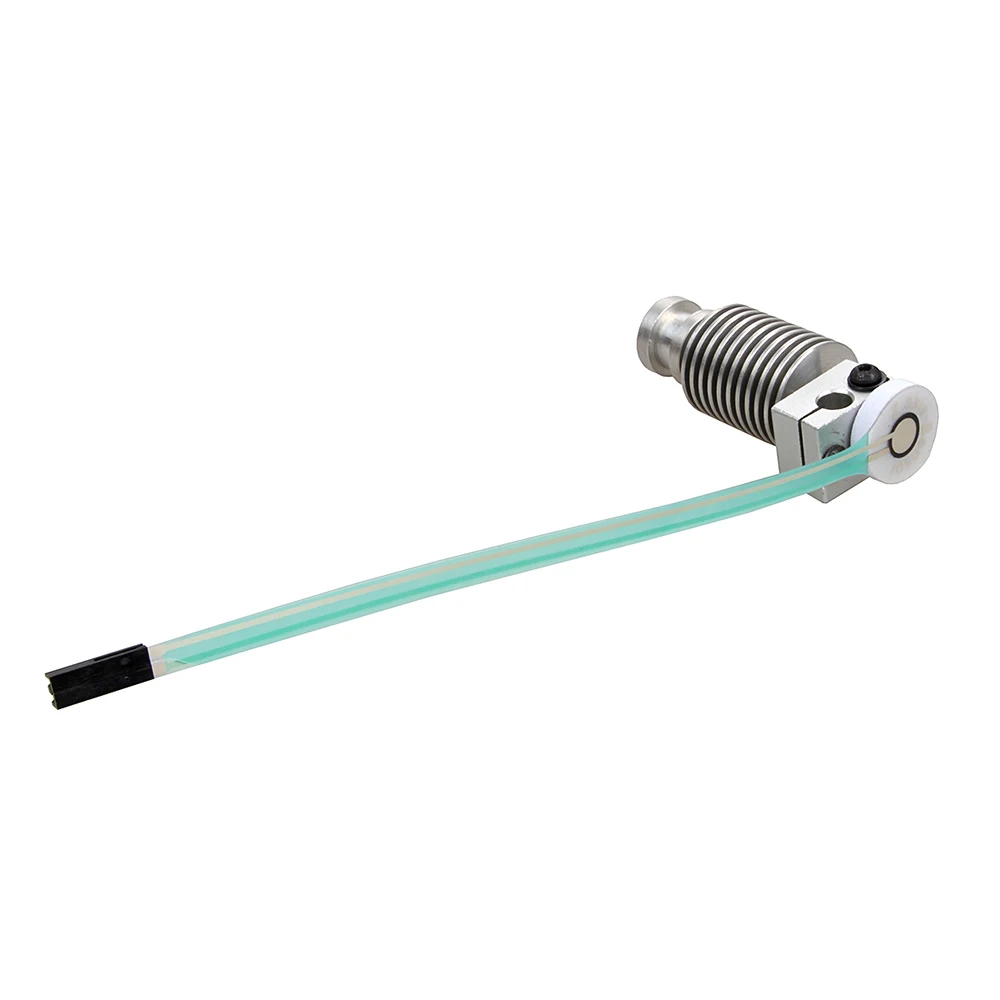

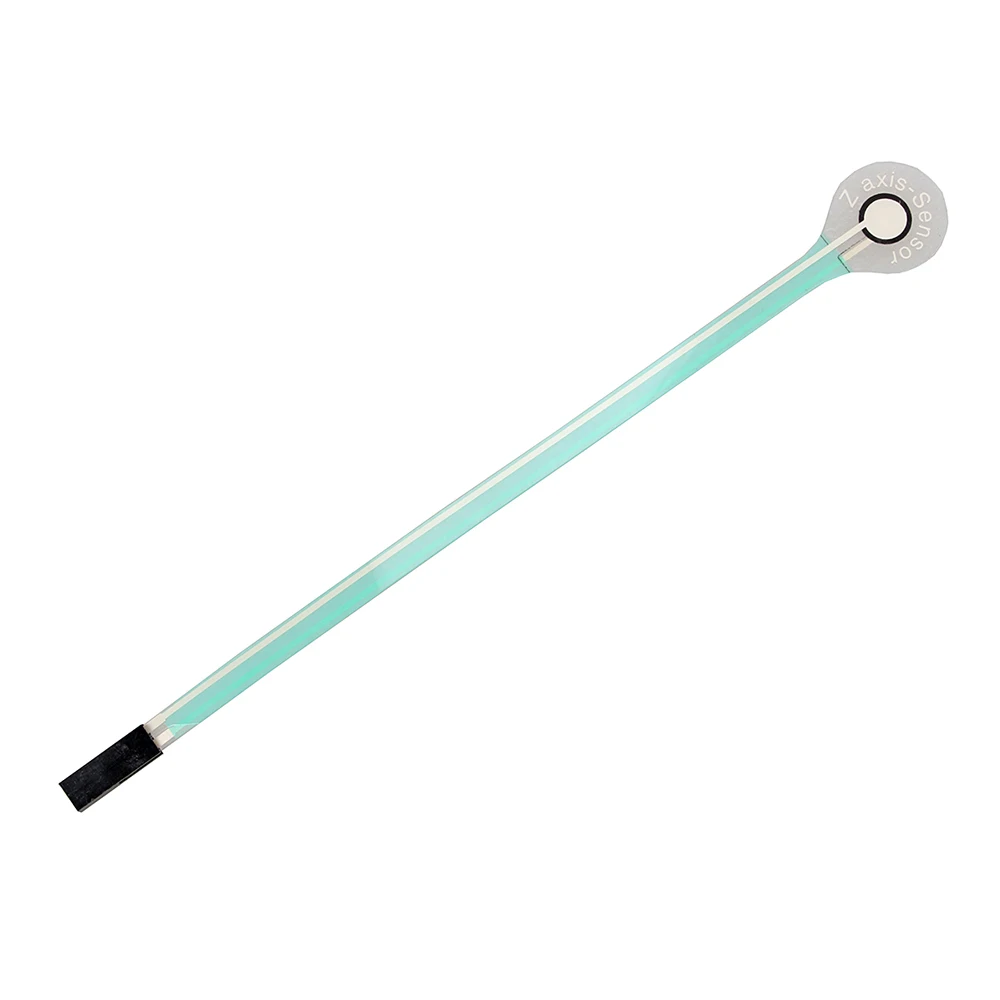

LERDGE 3D принтер автоматический датчик выравнивания с функцией автоматического

LERDGE 3D принтер автоматический датчик выравнивания с функцией автоматического

Особенности:
1. Легко использовать. Может быть применен к различным типам 3D принтеров. Расстояние срабатывания по умолчанию составляет 0,1 мм.
2. Высокая точность, повторяемость выравнивания может быть ± 0,05 мм.
3. Средний срок службы модуля более 500000 раз.
4. Совместимость практически со всеми материнскими платами 3D принтеров на современном рынке
5. Хорошая способность анти-помех, не будет зависеть от материала платформы, окружающего светильник, температуры окружающей среды и влажности и т. Д.

Примечание:

Не используйте Датчик выравнивания, когда температура сопла выше 45 градусов!

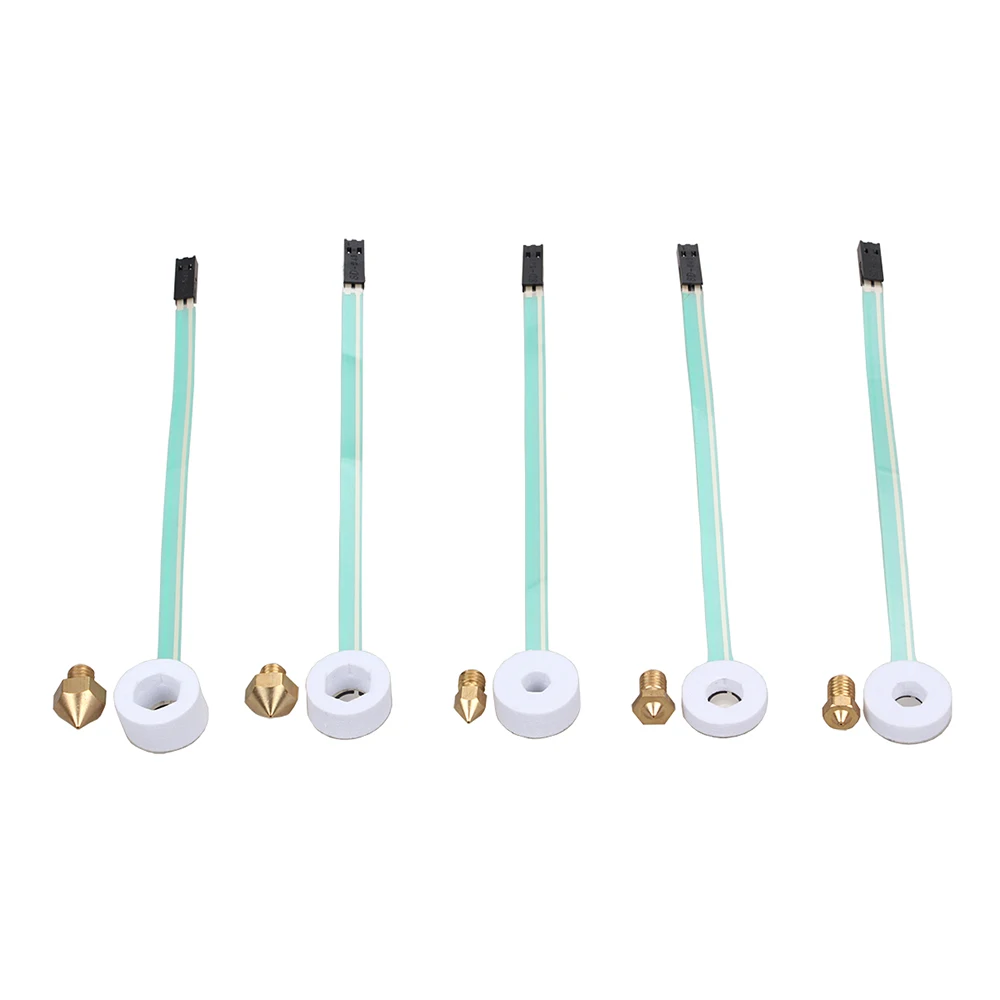

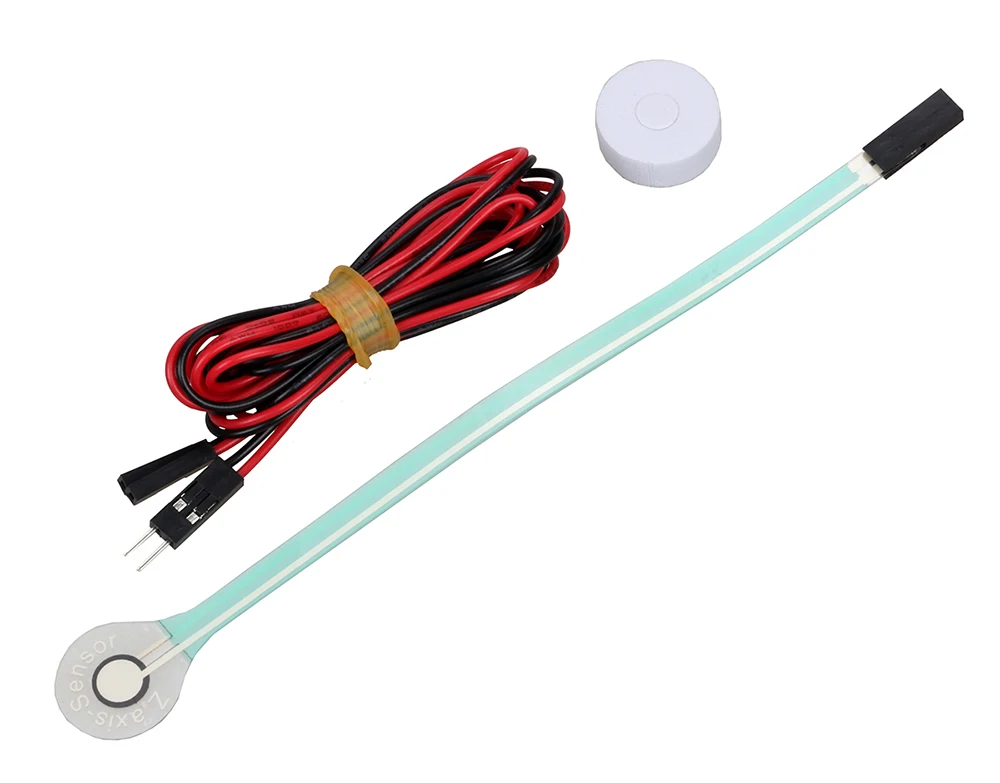

PS:Только Модуль и кабель, насадки, отображаемые на фотографиях, не включены.

Используется с Lerdge board

Lerdge Board использует матричный сетчатый нелинейный метод выравнивания для автоматического выравнивания. Преимущество этого метода выравнивания заключается в том, что он может выполнять выравнивание на нелинейной плоскости, например, неровной поверхности печатной платы кровати.

Как показано на рисунках выше, черная рама является эффективным диапазоном печати платформы печати. Когда точка выравнивания устанавливается на 4 точки в системе, точки выбора значения автоматического выравнивания зонда на платформе печати будут все красные точки, как показано выше. Все эти красные точки разделяют печатную платформу на маленькие квадраты или прямоугольники. Тогда система будет хранить данные для всех точек в системе. В результате платформа печати разделена на несколько небольших платформ. После выравнивания, когда печатающая головка движется, система будет принимать данные измерений четырех точек вокруг области в соответствии с рабочей областью в режиме реального времени печатающей головки, И затем рассчитать размер компенсации высоты в реальном времени печатающей головки в соответствии с данными, чтобы достичь цели выравнивания всей платформы. Для принтеров Delta model после обнаружения он расширит данные о мертвых зонах на основе окружающих данных.

Описание параметров автоматического выравнивания:

Режим триггера зонда:Установите состояние уровня при срабатывании датчика выравнивания.

Руководство по измерению давления пленки для автоматического выравнивания

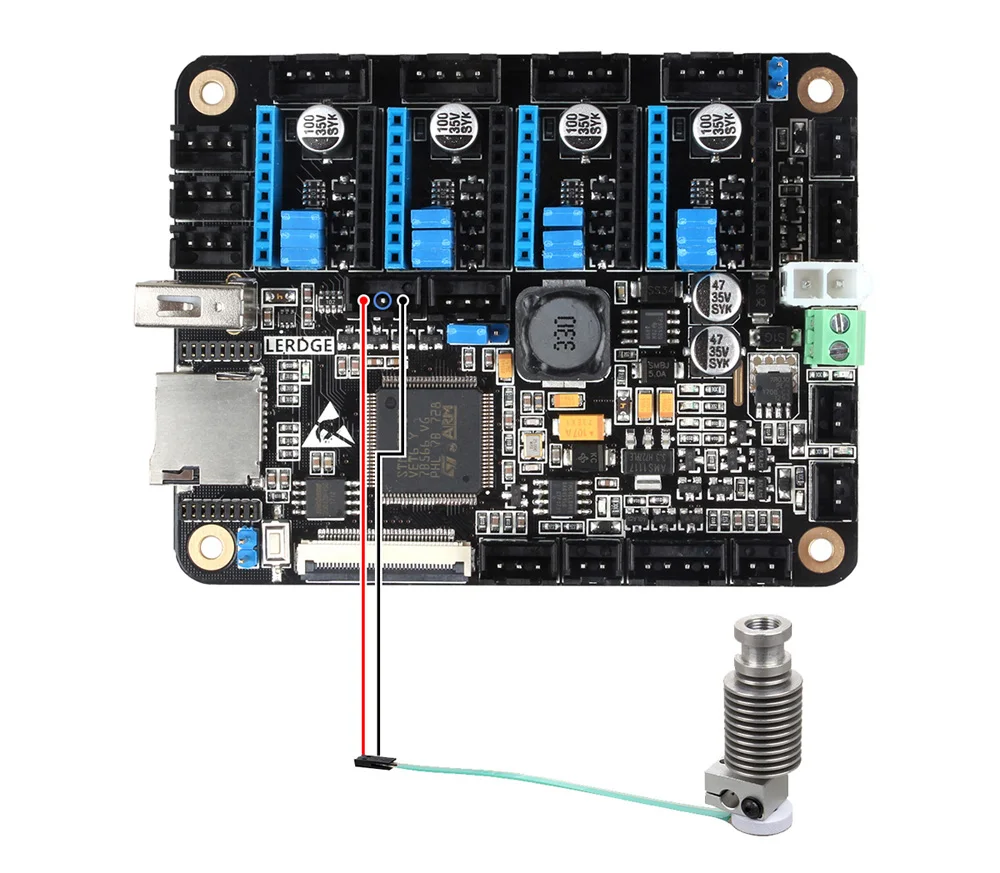

Подключение Датчика выравнивания давления пленки и материнской платы показано ниже: (оба положительных/отрицательных в порядке, когда проводка.)

Точки выравнивания:<3, выключите функцию автоматического выравнивания.

= 3, используйте три точки обнаружения и линейного выравнивания.

> 3, используйте Многоточечное нелинейное выравнивание.

Смещение щупа по оси X: исходная точка и сопло перекрываются в направлении X, просто установите до 0.

Смещение зонда оси Y: начальная точка и сопло перекрываются в направлении Y, просто установите до 0.

Смещение зонда оси Z: начальная точка и сопло перекрываются в направлении Z, просто установите до 0.

Зонд для минимального предела оси Z: напорная пленка не рекомендуется использовать для выравнивания и ограничения одновременно. В противном случае модуль должен устанавливаться каждый раз, когда ось Z homing.

Угол открытия зонда: нет необходимости использовать этот параметр, нет необходимости устанавливать.

Угол укладки зонда: нет необходимости использовать этот параметр, нет необходимости устанавливать.

Режим триггера зонда: Выберите HIG в качестве триггерного режима в соответствии с схемой проводки на рисунке.

Если подключить черную линию к контакту синего круга, чтобы улучшить способность автоматического выравнивания сигнала от помех, но режим запуска зонда должен быть изменен на низкий.
