2 шт. ретранслятор для сети Lora610 MESH 100mW 150btyes радиочастотный модуль шифрованный

2 шт. ретранслятор для сети Lora610 MESH 100mW 150btyes радиочастотный модуль шифрованный

2 шт., Lora610MESH-100mW, зашифрованный, Lora, беспроводной трансивер с большим диапазоном данных, радиочастотный модуль, сетевой ретранслятор, радиочастотный модуль

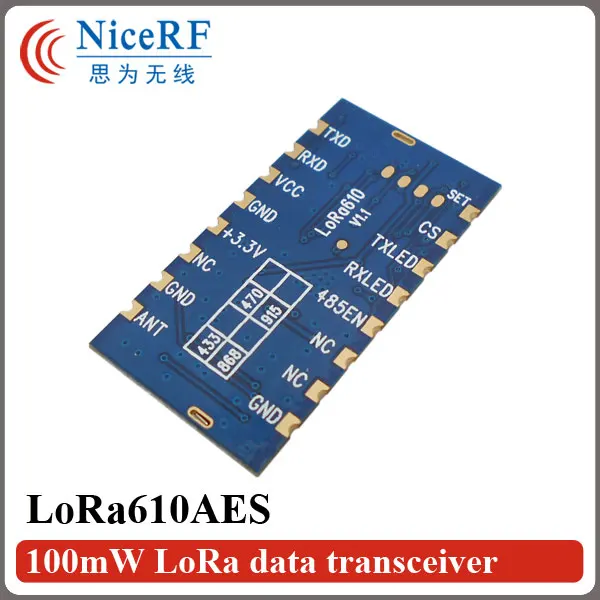

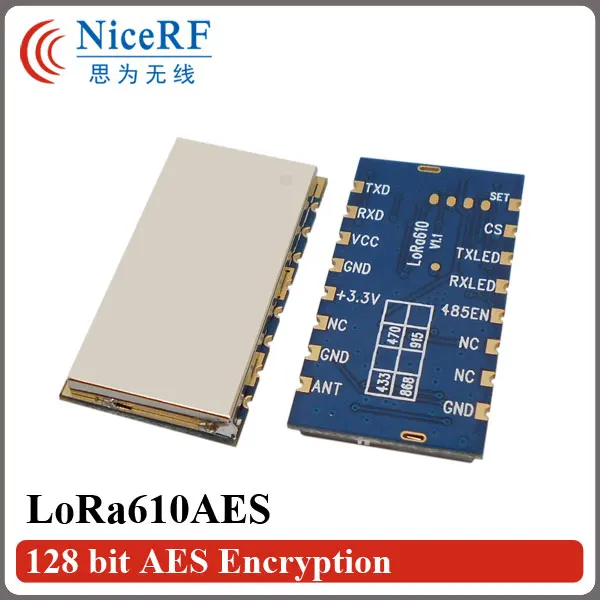

2 шт. * LoRa610MESH-TTL-433 (беспроводной радиочастотный модуль приемопередатчика в TTL интерфейсе 433 МГц 20dBm 100 мВт сетевой ретранслятор RF модуль)

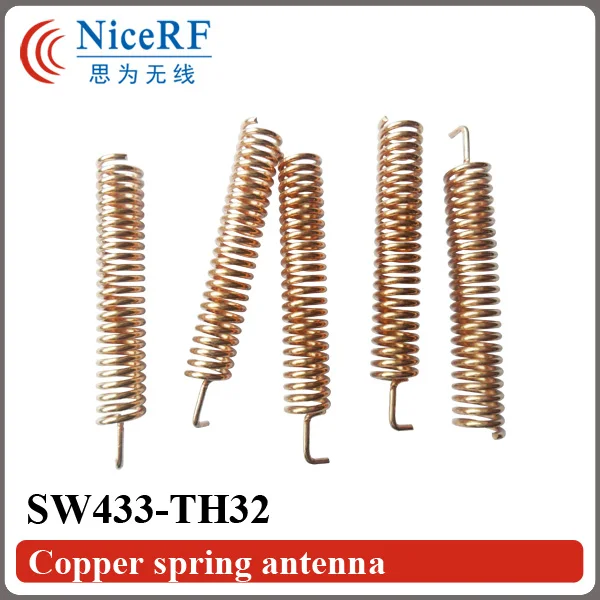

2 шт. * SW433-TH32 (пружинная антенна 433 МГц)

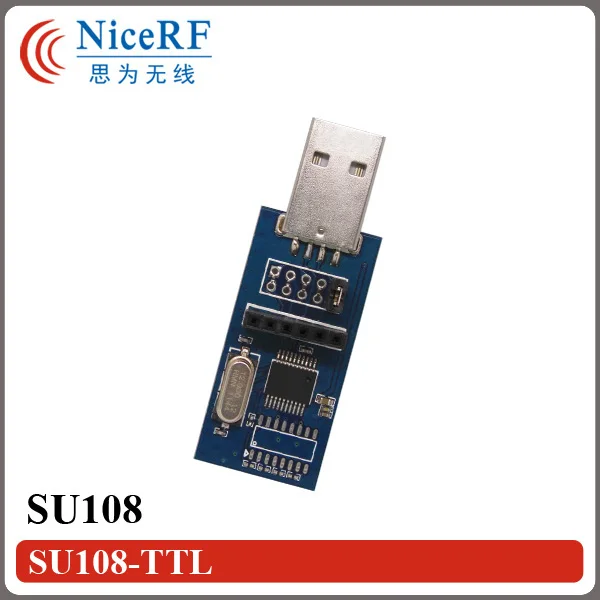

1 шт. * SU108-TTL (TTL интерфейс USB плата моста)

Если вам нужны 470/868/915 МГц, пожалуйста, оставьте нам массаж.

Серия LORA-MESH представляет собой ультрадальние сеточные модули трансивера для передачи данных, которые имеют высокую производительность SX1276/1278 от Semtech. Они имеют режимы работы узла и маршрутизатора, могут быть как умные повторители автоматически. Легко построить сеть без слепых зон или ограничения расстояния. При использовании в качестве ретранслятора просто поместите модуль в область, где сигнал слаб для расширения диапазона. Во избежание помех LORA-MESH обеспечивает 40 частотных каналов. LORA-MESH гибкий, но простой в использовании. Он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства заказчика.

Технические характеристики:

Примечание: высокое качество 3,3 V LDO интегрировано и Pin CS/набор 3,3 V интерфейсом. TXD/RXD также 3,3 V для LoRa610-TTL

Особенности

• Дальность передачи в открытой местности до 5000 метров @ 91bps

• 433/470/868/915 МГц (настраиваемый)

• 40 каналов

• Модуляция lora

• Интерфейс: TTL

• Чувствительность: -139 дБм

• Максимальная выходная мощность: 100 мВт (+ 20 дБм)

• Рабочее напряжение: 3,3 ~ 6,5 V

• Рабочая температура: -40 ~ + 85 °C

Применение

• Пульт дистанционного управления телеметрии

• Удаленного счетчика

• Система безопасности

• Промышленная система сбора и обработки данных

• Домашней автоматизации

• Беспроводной передачи данных

• Система контроля доступа

• Для системы управления роботом

Демонстрация товара

Применение цепи

Типичная схема приведена ниже:

Примечание: заземляющий штырь модуля и устройства должен быть соединен вместе.

Типичное применение:

Управление

1) Сброс питания

После включения сброса, светодиодный TX (красный) и RX светодиодный (синий) мигнет 3 раза, общее время сброса arround 2s.

2) режим работы

CS и SET Pin внутри вытягиваются. Потяните CS pin high или оставьте его открытым, чтобы модули входили в рабочий режим, последовательный и RF находятся в режиме приема.

В режиме работы узла LORA-MESH модуль остается в режиме приема и ждать сигнала серии и радиочастотного сигнала.

LORA-MESH модуль может подключаться к любому устройству, которое является стандартным интерфейсом 232/485/TTL.

• Когда сигнал серии приходит, LORA-MESH модуль проверит входной сигнал серии, если есть какая-либо ошибка, а затем автоматически передает полученные данные через RF, если не обнаружены ошибки.

• При поступлении радиочастотного сигнала LORA-MESH модуль проверит входные радиочастотные сигналы, если есть какие-либо ошибки, а затем автоматически передает полученные данные через порт серии, если не обнаружено ошибок.

• Когда один пакет успешно передан, красный светодиодный мигнет один раз.

• Когда один пакет получен и проверен без проблем, синий светодиодный мигнет один раз.

(A) соответствие параметров

Параметры серии между устройством и модулем сетки должны быть одинаковыми, частоты, каналы и параметры RF должны быть одинаковыми в Tx и Rx.

Примечание: настройка по умолчанию: скорость передачи данных = 9600bps, бит данных = 8, стоп-бит: 1, бит паритета: нет.

(B) время задержки

Задержка данных существует между серийным входом передатчика и серийным выходом приемника. Это время задержки отличается от скорости данных серии, частоты данных RF и длины полезной нагрузки.

(C) посылка

Один пакет не может превышать 56 байт. LORA-mesh не может работать, если длина полезной нагрузки превышает 56 байт.

3) режим маршрутизатора

При установке в качестве маршрутизатора в рабочем режиме LORA-MESH модуль может автоматически повторять радиочастотный сигнал в той же сети для увеличения расстояния.

Как правило, модуль маршрутизатора подключается к внешнему источнику питания, чтобы держать долгое время в режиме приема и повторять сигнал для расширения диапазона.

4) режим настройки

В рабочем режиме Потяните низко установочный штырь, чтобы LORA-MESH модуль в режим настройки. При использовании платы USB bridge Просто наденьте короткую крышку, чтобы войти в режим настройки.

Определение типа:

Machinism Размеры:

Вспомогательное оборудование:

Как подключить антенну: антенна важна в общении. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Советы для антенны:

* Не близко к земле, металлу, магниту, большому току;

* Если вы пользуетесь присоской антенной, потяните провод как можно ровнее, присоска основа должна прилипать к металлу

Как использовать usb-плату для моста:

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК. Есть 3 типа usb-моста, который SU108-TTL/ SU108-232 / SU108-485.SU108 -TTL для интерфейса TTL, SU108-232 для интерфейса 232, SU108-485 для интерфейса 485. Пользователь должен выбрать правильный usb-мост, соответствующий модулю RF. SU108 -TTL предназначен для модуля интерфейса TTL SV610.

Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
