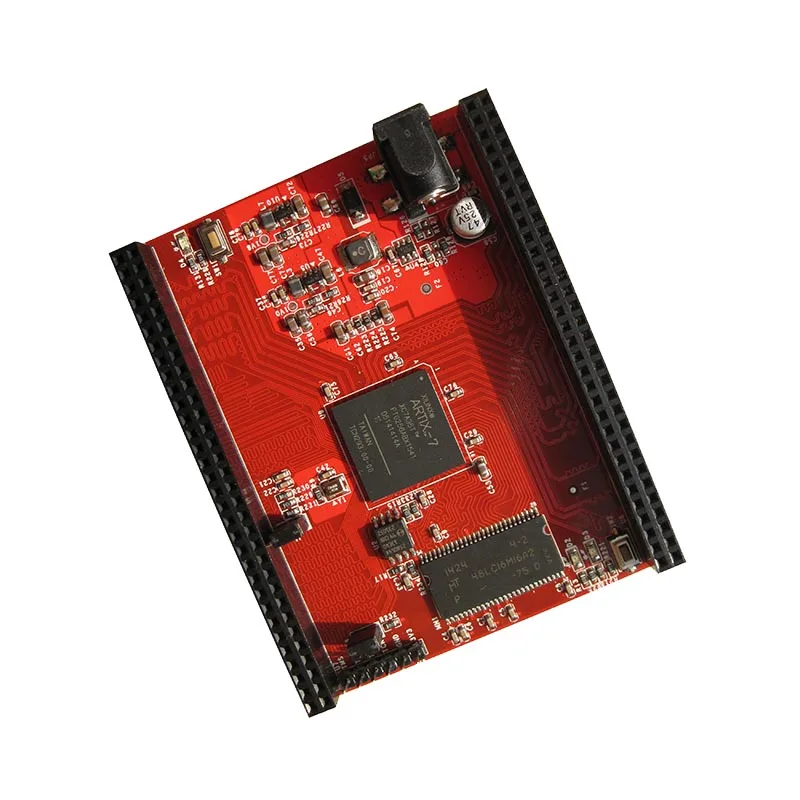

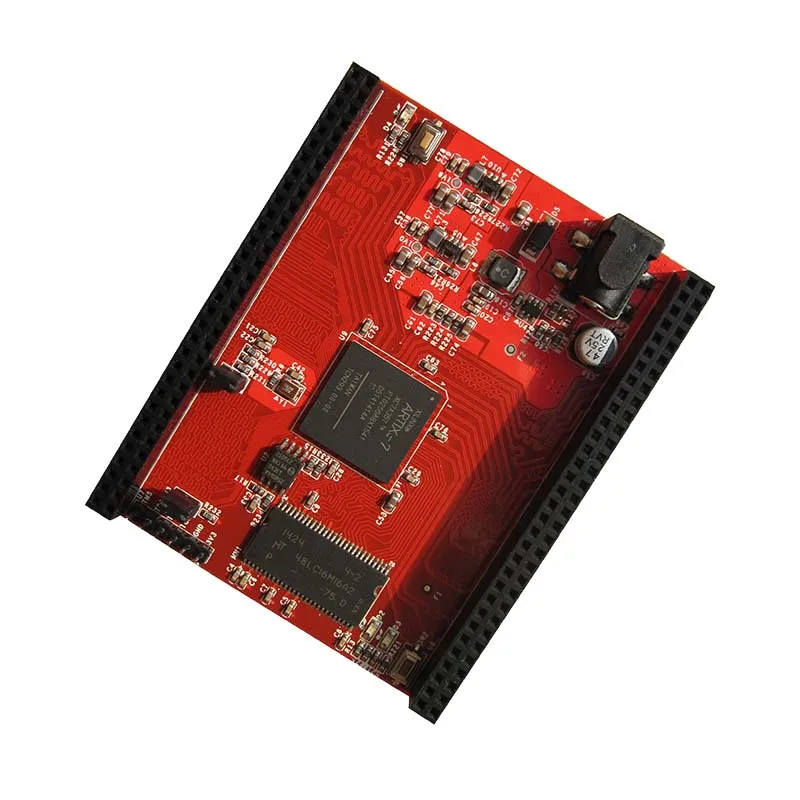

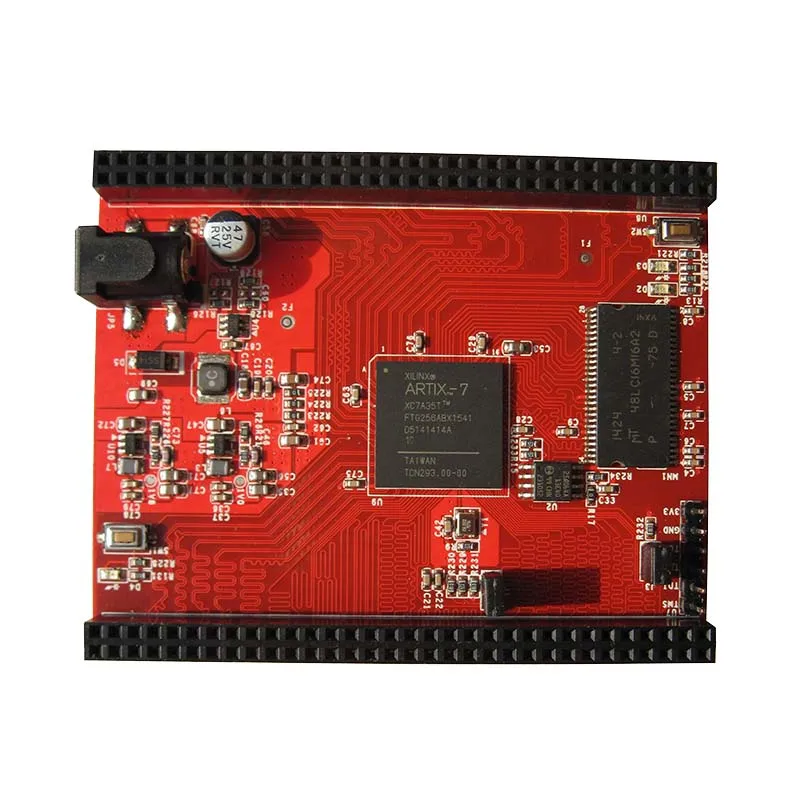

Xilinx FPGA Artix7 Artix-7 макетная плата XC7A35T DIY основная с 64 Мбит SPI Flash 456 Мб SDRAM MT48LC16M16 XL004 |

Xilinx FPGA Artix7 Artix-7 макетная плата XC7A35T DIY основная с 64 Мбит SPI Flash 456 Мб SDRAM MT48LC16M16 XL004 |

• Размеры: 6,7 см x 8,4 см;

• FPGA Модель: XC7A35T-1FTG256C, 256 pin BGA посылка;

• Встроенный чип SDRAM, Тип чипа: MT48LC16M16;

• Встроенный высокопроизводительный DC/DC Чип Для FPGA, 1,0 В, Напряжение ядра, VDD_AUX напряжение 1,8 в, модель чипа: NCP1529;

• Основная плата выводит 108 контактов FPGA IO, и пользователи могут спроектировать материнскую плату или плату расширения в соответствии с их потребностями.

Параметры:

• Мастер FPGA: XC7A35T-1FTG256C

• Главный FPGA внешний тактовый источник частоты: 50 МГц

• Внутри чипа поставляется богатый блок оперативной памяти, достигающий 1800кб

• Количество единиц логика чипа составляет 33280

• Встроенный N25Q064A, SPI, флэш-чипы, 8 Мб (64 Мбит) емкость памяти

• Плата памяти SDRAM 256 Мб Камера, модель MT48LC16M16

• Источник питания 3,3 В, обеспечивающий работу чипа основной платы, имеет светодиодный индикатор питания 3,3 В, а Встроенный высокопроизводительный чип постоянного/постоянного тока обеспечивает напряжение ядра FPGA1.0V, VDD-AUX напряжение 1,8 в

• Два ряда 2*32 P и 2,54 мм расстояние между сиденьями извлекаются, который используется для внешней 24Bit TFT ЖК-панели, CY7C68013 USB модуль, высокоскоростной модуль ADC сбора или CMOS модуль камеры

• 2-полосная кнопки используется чип для тестирования, и один из них используется для PROGROM-B сигнал кнопки программирования

• 3 канала светодиодный светильник чипа используется для тестирования, и один из светодиодный сигналов FPGA-DONE

• Отладочный порт чипа JTAG, Однорядный 6 P, 2,54 мм расстояние между строками

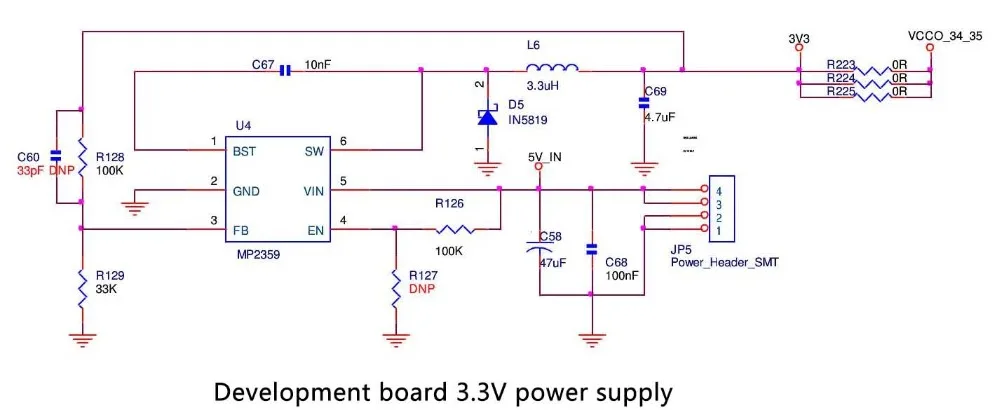

1. источник питания 3,3 В макетной платы генерируется MP2359 DC/DC, а вход источника питания-вход от интерфейса питания, и входное напряжение составляет 5 В по умолчанию, С учетом относительного энергопотребления SDRAM большой, поэтому Номинальный ток не менее 1А.

2. В аппаратном дизайне макетной платы, Порт внешнего источника питания BANK34 и BANK35 защищены. Если потребитель должен поставить другое напряжение для BANK34 и BANK35, пользователь может разобрать его сам R223, R224, R225 три резистора, и потребляемая Входная мощность от матери U8 VCCO-34-35 pin-вход.
