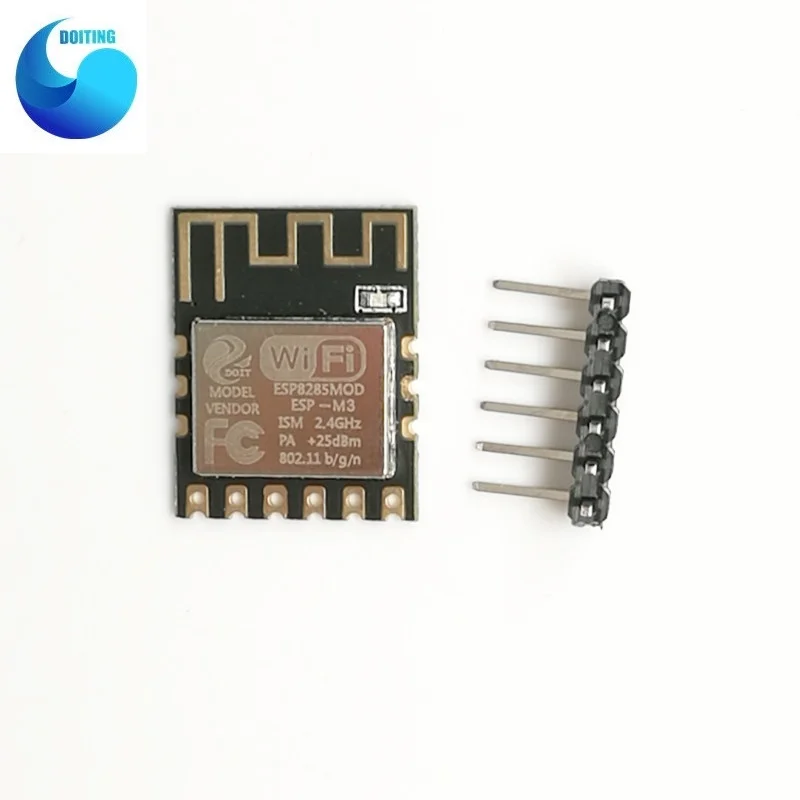

Фотосессия от ESP8285 Mini ультра маленького размера фотосессия Серийный

Представление:

Что такое ESP8285?

• ESP8285 = ESP8266 + 1 м вспышка, подшипник высокой температуры 125 ℃ (один для ESP8266 всего 85 ℃). Более важно, код, запрограммированный в ESP8266, используется для ESP8285.

• ESP-M3 инкапсулируется высокопроизводительным чипом ESP8285, который равен чипу ESP8266 plus 1M Flash. Чип ESP825 помещено предварительный Tensilica для L106 32-битный Процессор вместе с SRAM. ESP825 имеет полный и полный WiFi fuction, который может использоваться независимо и alsoused как slaver с другим Hoster MCU, который может начинаться непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер полезен для производительности системы. Особенно, ESP8285 может использоваться в качестве адаптера WiFi через SPI/SDIO и/или I2C/UART интерфейс, когда он применяется к другому MCU дизайну

Особенности:

• Ультра-маленький размер;

• Поддержка последовательного WiFi;

• Беспроводная Прозрачная передача;

• Дальняя передача с ультра-низкой мощностью;

• Подшипник высокой температуры до 125 ℃, по сравнению с 85 ℃ для ESP8266

Параметры:

SOC характеристики

• Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный Процессор, основная частота поддерживает 80 МГц and160MHz и RTOS;

• Встроенный протокол TCP/IP;

• Встроенный одноканальная 10-битная Высокая точность АЦП;

• Подвесной интерфейс: HSPI, UART, I2C, I2S, IR пульт дистанционного управления, PWM, GPIO;

• Ток глубокого сна составляет 10uA, ток отключения меньше 5uA;

• Посылка данных Wake,connect и transfer в течение 2 мс;

• В потреблять мощность меньше 1,0 МВт (DTIM3) в тех случаях, когда на подставке по статус;

• Встроенный 1 м байт для SPI Flash.

Wi-Fi и характеристики

• Поддержка 802,11 b/g/n/e/I;

• Поддержка станции, мягкий AP, мягкий AP + STA режим;

• Поддержка WiFi Direct (P2P);

• Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д., для аппаратного ускорения.

• Поиск P2P, режим P2P GO/режим GC и управление питанием P2P

• WPA/PA2PSK и WPS;

• 802,11 сертификация безопасности: предварительная Сертификация и TSN

• Поддержка 802.11n (2,4 ГГц);

• 802,1 h/RFC1042 Инкапсуляция рамы;

• Поддержка шва меньше роуминга;

• Поддержка удаленного обновления и обновления облака (OTA);

• Поддержка функции Smart Config (включая устройства Android и Ios).

Интерфейсный модуль

• 2 * UART;

• 1 * ADC;

• 1 * En;

• 1 * wakeup pin;

• 1 * hspi;

• 1 * I2C;

• 1 * I2S

• Более 10 * GPIOs

Рабочая температура:-40 ℃-+ 125 ℃;

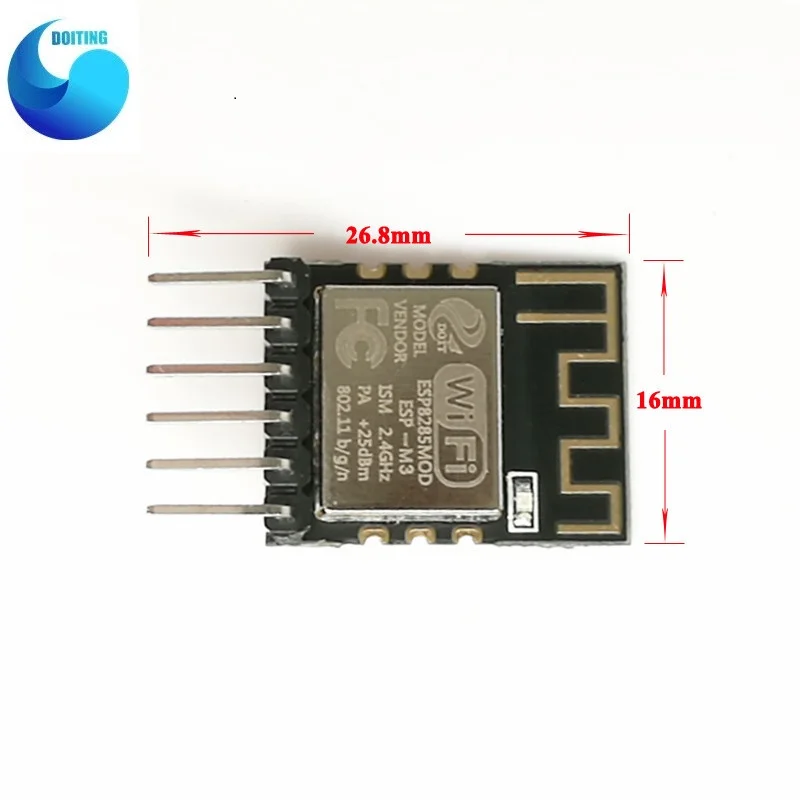

Размер модуля:26,8 мм * 16 мм

Применение:

• Электронные устройства;

• Умная Вилка питания, умный светильник;

• Для монитора;

• Сенсор сетей;

• Безопасности ярлык удостоверения личности;

• Беспроводной Маяк местоположения;

• Домашней автоматизации;

• Сетка сети;

• Ip-видео камера;

• Портативной электроники;

• Беспроводной расположение признание;

• Промышленный беспроводной пульт дистанционного управления;

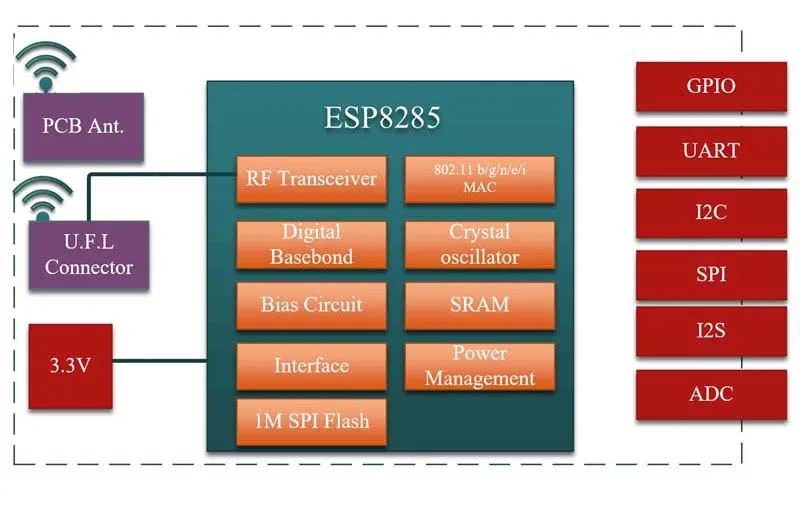

Модуль структура:

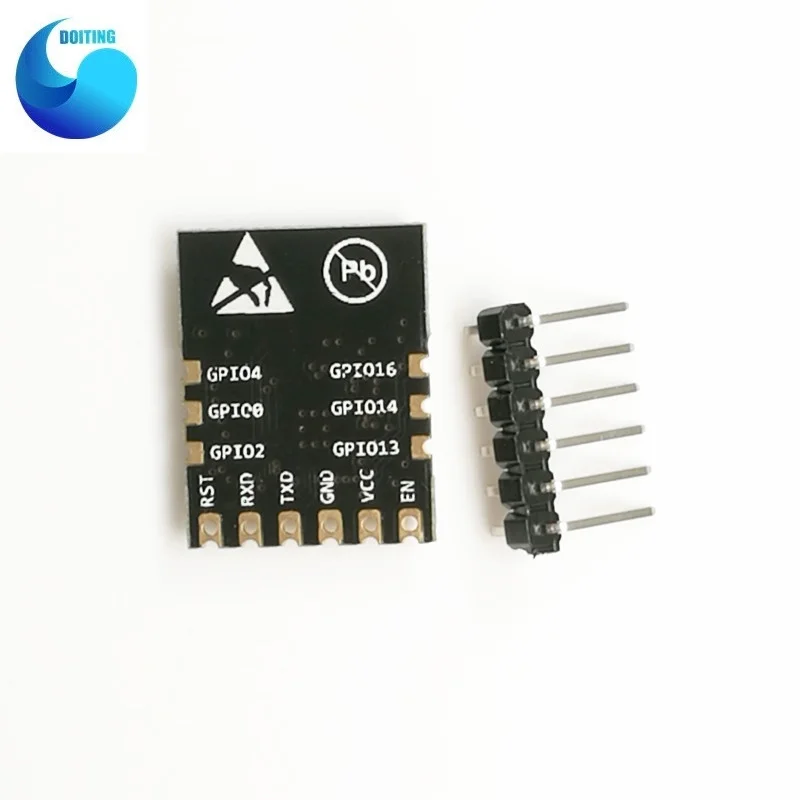

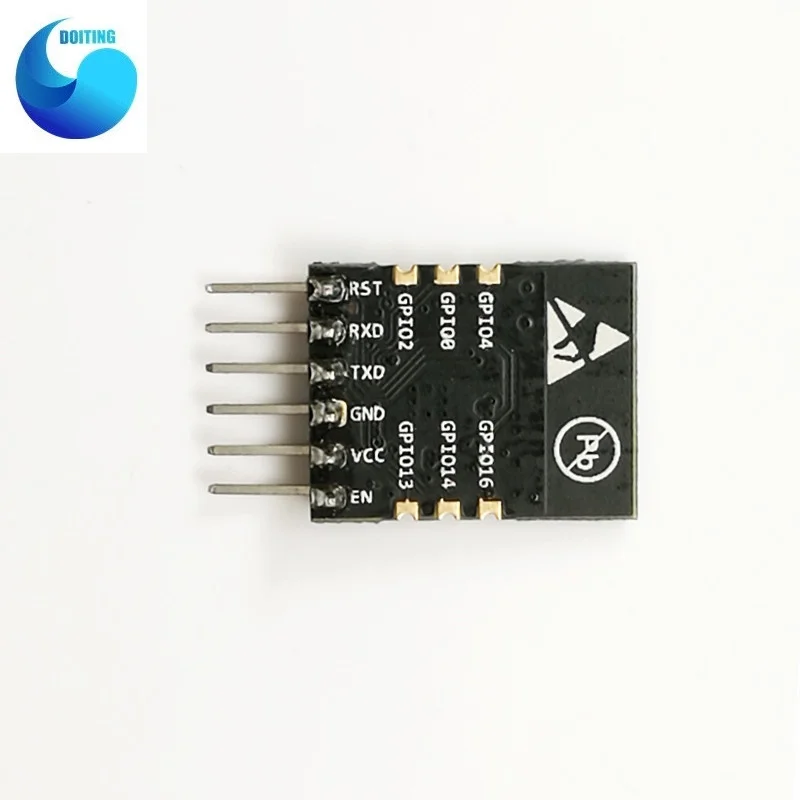

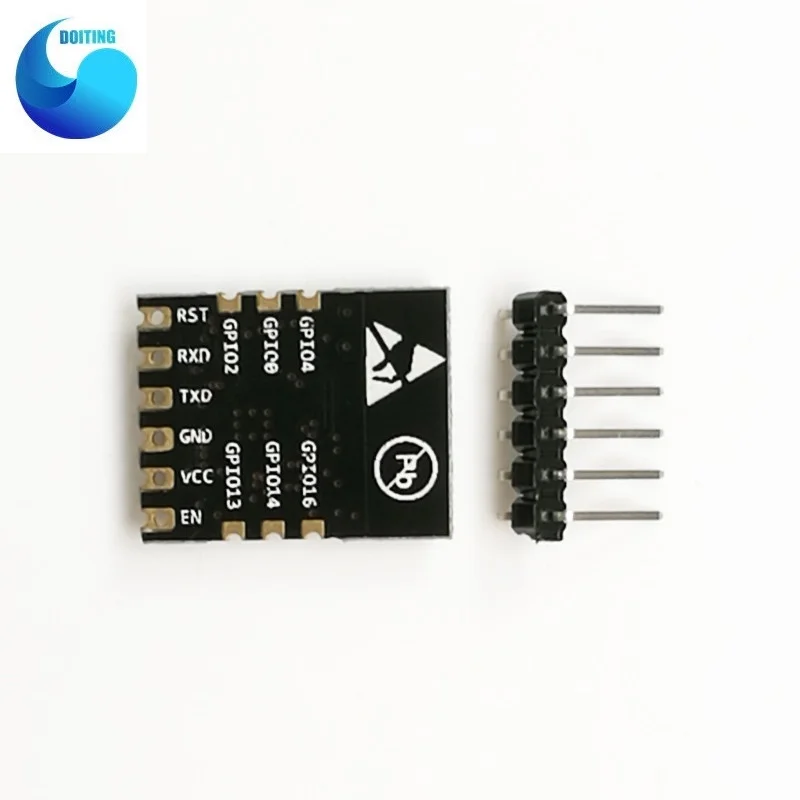

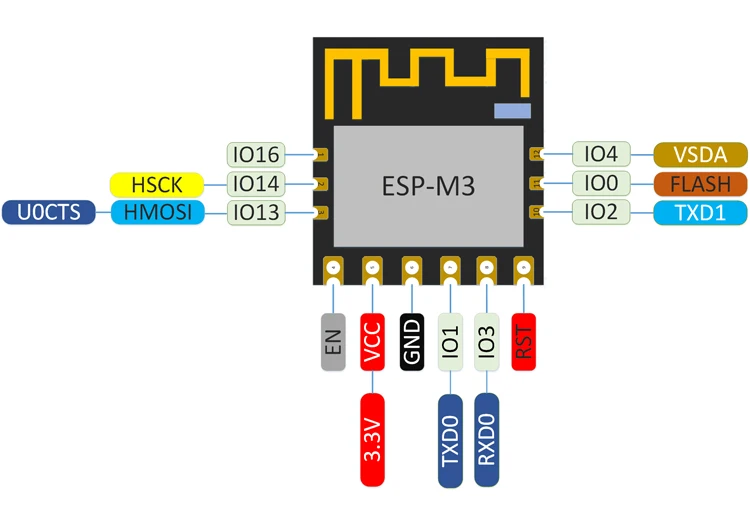

Схемы для штифта модуля:

Посылка включает в себя:

• ESP-M3 модуль: 1 шт./5 шт./10 шт. (Примечание: штырь не прилагается при отправке)

• 6 контактов: 1 шт./5 шт/10 шт

• На средства на прошивки

• T/t означает прозрачный прошивки
