Характеристики
Контроллер полета MATEKSYS H743 SLIM поддерживает встроенную прошивку INAV / Betaflight DJI FPV Baro/
История изменения цены
*Текущая стоимость 4 092,63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 4869.47 руб. | 5112.30 руб. | 4990.5 руб. |
| Feb-21-2026 | 4829.28 руб. | 5070.95 руб. | 4949.5 руб. |
| Jan-21-2026 | 4051.10 руб. | 4254.65 руб. | 4152.5 руб. |
| Dec-21-2025 | 4747.96 руб. | 4984.82 руб. | 4865.5 руб. |
| Nov-21-2025 | 4133.52 руб. | 4340.49 руб. | 4236.5 руб. |
| Oct-21-2025 | 4665.27 руб. | 4898.28 руб. | 4781.5 руб. |
| Sep-21-2025 | 4624.66 руб. | 4855.45 руб. | 4739.5 руб. |
| Aug-21-2025 | 4583.59 руб. | 4812.95 руб. | 4697.5 руб. |
| Jul-21-2025 | 4542.21 руб. | 4769.25 руб. | 4655.5 руб. |
Описание товара

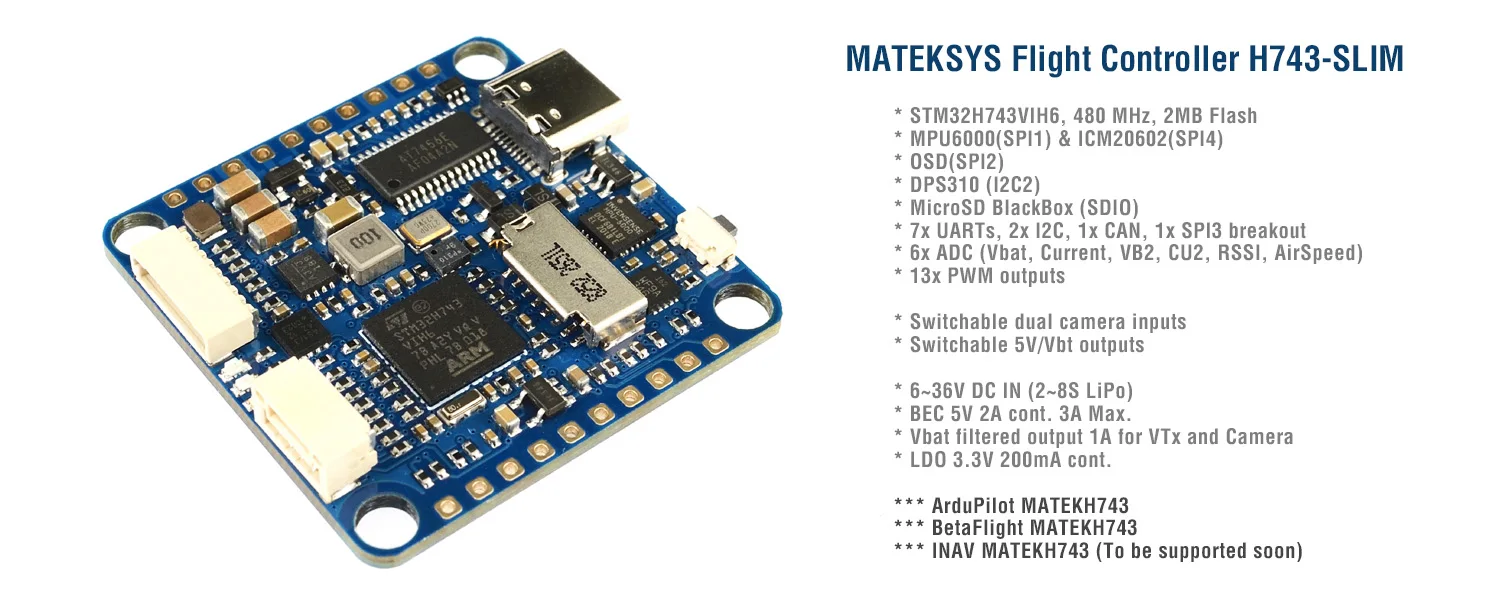

FC Технические характеристики
MCU: STM32H743VIH6, 480 МГц, 1 МБ RAM, 2 Мб Flash
IMU: MPU6000 (SPI1) и ICM20602 (SPI4)
Баро: Infineon DPS310 (ie2c2)
OSD: AT7456E (SPI2)
Черный ящик: гнездо для карты MicroSD (SDIO)
7x Uarts (1,2,3,4,6,7,8) со встроенной инверсии.
13x PWM выходы (включая "LED" pad)
2x I2C
1x может
6x ADC (VBAT, ток, RSSI, аналоговый AirSpeed, Vbat2, Cur2)
3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный)
1x SPI3 прорыв
USB Type-C(USB2.0)
1x JST-SH1.0_8pin разъем (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x JST-GH1.25_4pin разъем (5V/CAN-H/CAN-L/G)
Двойная камера входы переключатель
5V/Vbat фильтрованный переключатель включения/выключения питания
DJI FPV OSD поддерживается любым запасным UART
Мощность
Vbat Вход: 6 ~ 36 В (2 ~ 8S LiPo)
BEC: 5V 2A cont. (Max.3A)
LDO 220В: Макс. 3,3 мА
Нет встроенного датчика тока
ADC Vbat2 pad поддерживает Макс. 69 в (делитель напряжения: 1K:20K)
Статическая мощность: 200 мА @ 5 в с Betaflight, 150 мА @ 5 в с ArduPilot
FC прошивки
ArduPilot (чибиос): MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743 (скоро будет поддерживается)
Физический
Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм
Размеры: 36x36x5 мм
Вес: 7 г
В том числе
1x H743-SLIM
6x силиконовые прокладки M4 для M3
1x JST-SH1.0_8pin кабель, 5 см
2x JST-SH1.0_8pin разъемы
1 х JST-GH-4P к JST-GH-4P кабель для CAN порта, 20 см
PWM | S1 | PB0 | 5 V I/O | PWM1 GPIO50 | TIM8_CH2N | Group1 |
S2 | PB1 | 3,3 В толерантный I/O | PWM2 GPIO51 | TIM8_CH3N | ||
S3 | PA0 | 5 V I/O | PWM3 GPIO52 | TIM5_CH1 | Group2 | |
S4 | PA1 | 5 V I/O | PWM4 GPIO53 | TIM5_CH2 | ||
S5 | PA2 | 5 V I/O | PWM5 GPIO54 | TIM5_CH3 | ||
S6 | PA3 | 5 V I/O | PWM6 GPIO55 | TIM5_CH4 | ||
S7 | PD12 | 5 V I/O | PWM7 GPIO56 | TIM4_CH1 | Gourp3 | |
S8 | PD13 | 5 V I/O | PWM8 GPIO57 | TIM4_CH2 | ||
S9 | PD14 | 5 V I/O | PWM9 GPIO58 | TIM4_CH3 | ||
S10 | PD15 | 5 V I/O | PWM10 GPIO59 | TIM4_CH4 | ||
S11 | PE5 | 5 V I/O | PWM11 GPIO60 | TIM15_CH1 | Group4 | |
S12 | PE6 | 5 V I/O | PWM12 GPIO61 | TIM15_CH2 | ||
Светодиодные лампы | PA8 | 5 V I/O | PWM13 GPIO62 | TIM1_CH1 | Group5 | |
SERVO13_FUNCTION 120, NTF_LED_TYPES neopixel | ||||||
АЦП | Без подкладки | PC0 | 0 ~ 36V | На борту напряжение аккумуляторной батареи | BATT_VOLT_PIN | 10 |
Без подкладки | PC1 | 0 ~ 3,3 V | На борту Датчик тока | BATT_CURR_PIN | 11 | |
Vbat2 Pad | PA4 | 0 ~ 69V | Vbat2 АЦП | BATT2_VOLT_PIN | 18 | |
Cur2 Pad | PA7 | 0 ~ 3,3 V | Cur2 АЦП | BATT2_CURR_PIN | 7 | |
RSSI Pad | PC5 | 0 ~ 3,3 V | RSSI АЦП | RSSI_ANA_PIN | 8 | |
Транслирует Pad | PC4 | 0 ~ 6,6 V | Транслирует АЦП | ARSPD_PIN | 4 | |
I2C | I2C1 CL1/DA1 | PB6/PB7 | 5 V I/O | Цифровой скорости полета I2C | ARSPD_BUS | -1 шт. |
MS4525 | ARSPD_TYPE | -1 шт. | ||||
Компас | COMPASS_AUTODEC | -1 шт. | ||||
| I2C2 CL2/DA2 | PB10/PB11 | 5 V I/O | На борту Баро DPS310 | |||
Может | CAN1 | PD0/PD1 | 5 V I/O | F103/F303 CAN узел | CAN_D1_PROTOCOL | -1 шт. |
Может GPS | GPS_TYPE | 9 | ||||
Может компас | COMPASS_TYPEMASK | 0 | ||||
Может сенсор | ARSPD_TYPE | 8 | ||||
UART | USB | PA11/PA12 | 5 V I/O | USB | Консоль | SERIAL0 |
RX7 TX7 RTS7 CTS7 | PE7/8/9/10 | 3,3 В толерантный I/O | UART7 | Telem1 | SERIAL1 | |
TX1 RX1 | PA9/PA10 | 5 V I/O | USART1 | Telem2 | SERIAL2 | |
TX2 RX2 | PD5/PD6 | 5 V I/O | USART2 | GPS1 | SERIAL3 | |
TX3 RX3 | PD8/PD9 | 5 V I/O | USART3 | GPS2 | SERIAL4 | |
TX8 RX8 | PE1/PE0 | 5 V I/O | UART8 | Инструкция | SERIAL5 | |
TX4 RX4 | PB9/PB8 | 5 V I/O | UART4 | Инструкция | SERIAL6 | |
TX6 RX6 | PC6/PC7 | 5 V I/O | USART6 | RC вход/приемник | SERIAL7 | |
RX6 | SBUS/IBUS/DSM | |||||
RX6 | PPM | |||||
Камера-1 и Vsw по умолчанию
Убедитесь, что 2 камеры настроены с одинаковым видео форматом, оба PAL или оба NTSC.
# GPIO
PD10 Шестерня 1 выход GPIO(81) /Vsw pad выключатель питания
PD11 PINIO2 выход GPIO(82) /переключатель камеры
# RCx_OPTION: вариант входа RC
28 реле Вкл/Выкл
34 Relay2 ВКЛ./ВЫКЛ.
35 Relay3 ВКЛ./ВЫКЛ.
36 Relay4 ВКЛ./ВЫКЛ.
Е. Г.
RELAY_PIN 81/Vsw GPIO
RC7_OPTION 28/реле Вкл/Выкл, используйте CH7 передатчика для переключения Vsw
RELAY_PIN2 82/переключатель камеры GPIO
RC8_OPTION 34/Relay2 вкл/выкл, используйте CH8 передатчика для переключения камеры
Или
RELAY_PIN3 81/Vsw GPIO
RC9_OPTION 35/Relay3 вкл/выкл, используйте CH9 передатчика для переключения Vsw
RELAY_PIN4 82/переключатель камеры GPIO
RC10_OPTION 36/Relay4 вкл/выкл, используйте CH10 передатчика для переключения камеры
Настроенная функция будет срабатывать, когда pwm-значение дополнительного переключателя будет выше 1800. Он будет деактивирован, когда значение упадет ниже 1200.
Проверьте pwm значение, отправленное от передатчика, когда переключатель высок и низок с помощью начальной настройки планировщика миссии> обязательное оборудование> Радио калибровки экрана. Если он не поднимается выше 1800 или ниже 1200, лучше всего отрегулировать конечные точки сервопривода в передатчике.
BetaFlight | |||||
PWM | S1 | PB0 | 5 V I/O | TIM3_CH3 | Мотор |
S2 | PB1 | 3,3 В толерантный I/O | TIM3_CH4 | ||
S3 | PA0 | 5 V I/O | TIM5_CH1 | ||
S4 | PA1 | 5 V I/O | TIM5_CH2 | ||
S5 | PA2 | 5 V I/O | TIM5_CH3 | ||
S6 | PA3 | 5 V I/O | TIM5_CH4 | ||
S7 | PD12 | 5 V I/O | TIM4_CH1 | ||
S8 | PD13 | 5 V I/O | TIM4_CH2 | ||
S9 | PD14 | 5 V I/O | TIM4_CH3 | ||
S10 | PD15 | 5 V I/O | TIM4_CH4 без ДМА | ||
S11 | PE5 | 5 V I/O | TIM15_CH1 | Сервопривод | |
S12 | PE6 | 5 V I/O | TIM15_CH2 | ||
Светодиодные лампы | PA8 | 5 V I/O | TIM1_CH1 | 2812LED | |
RX4 | PB8 | 5 V I/O | TIM16_CH1 | ||
TX4 | PB9 | 5 V I/O | TIM17_CH1 |
АЦП | Vbat ADC, без подкладки | PC0 | 0 ~ 36V | На борту напряжение аккумуляторной батареи | Шкала 110 |
Ток АЦП, без колодки | PC1 | 0 ~ 3,3 V | На борту Датчик тока | Масштаб внешний | |
VB2 Pad | PA4 | 0 ~ 69V | Vbat2 АЦП | Шкала 210 | |
CU2 Pad | PA7 | 0 ~ 3,3 V | Current2 АЦП | Масштаб внешний | |
RSSI Pad | PC5 | 0 ~ 3,3 V | RSSI АЦП | Аналоговый RSSI | |
Транслирует Pad | PC4 | 0 ~ 6,6 V | Транслирует АЦП | Аналоговый скорости полета | |
I2C | I2C1 | PB6/PB7 | 5 V I/O | Цифровой скорости полета I2C | MS4525 |
Компас | |||||
I2C2 | PB10/PB11 | 5 V I/O | На борту барометр | DPS310 | |
UART | USB | PA11/PA12 | 5 V I/O | USB | |
RX7 TX7 RTS7 CTS7 | PE7/8/9/10 | 3,3 В толерантный I/O | UART7 | Инструкция | |
TX1 RX1 | PA9/PA10 | 5 V I/O | USART1 | Инструкция | |
TX2 RX2 | PD5/PD6 | 5 V I/O | USART2 | Инструкция | |
TX3 RX3 | PD8/PD9 | 5 V I/O | USART3 | Инструкция | |
TX8 RX8 | PE1/PE0 | 5 V I/O | UART8 | Инструкция | |
TX4 RX4 | PB9/PB8 | 5 V I/O | UART4 | Инструкция | |
TX6 RX6 | PC6/PC7 | 5 V I/O | UART6_RX | PPM & Серийный RX | |
UART6_TX | FPORT |
