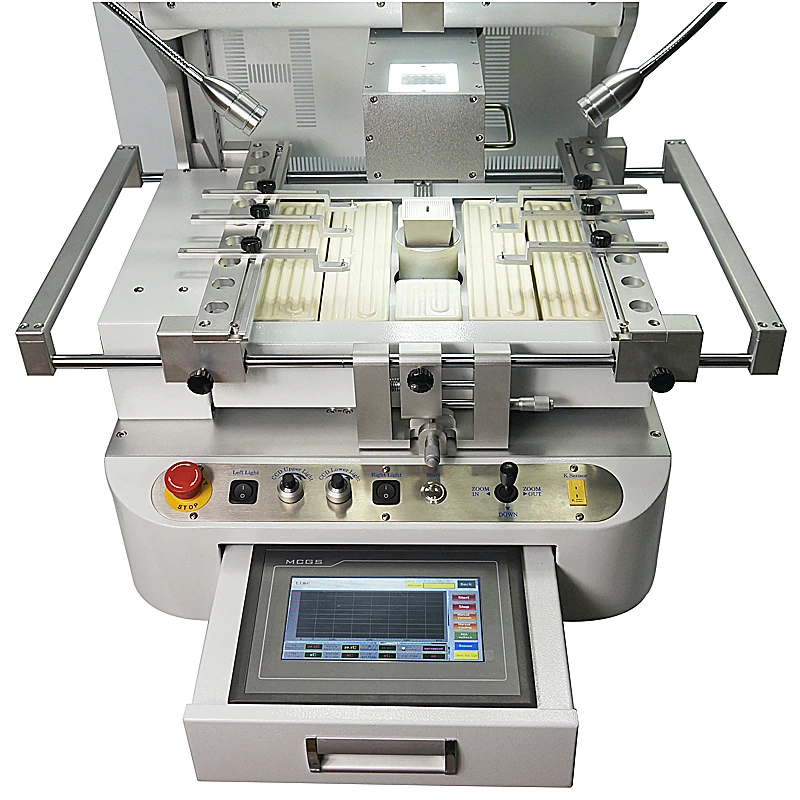

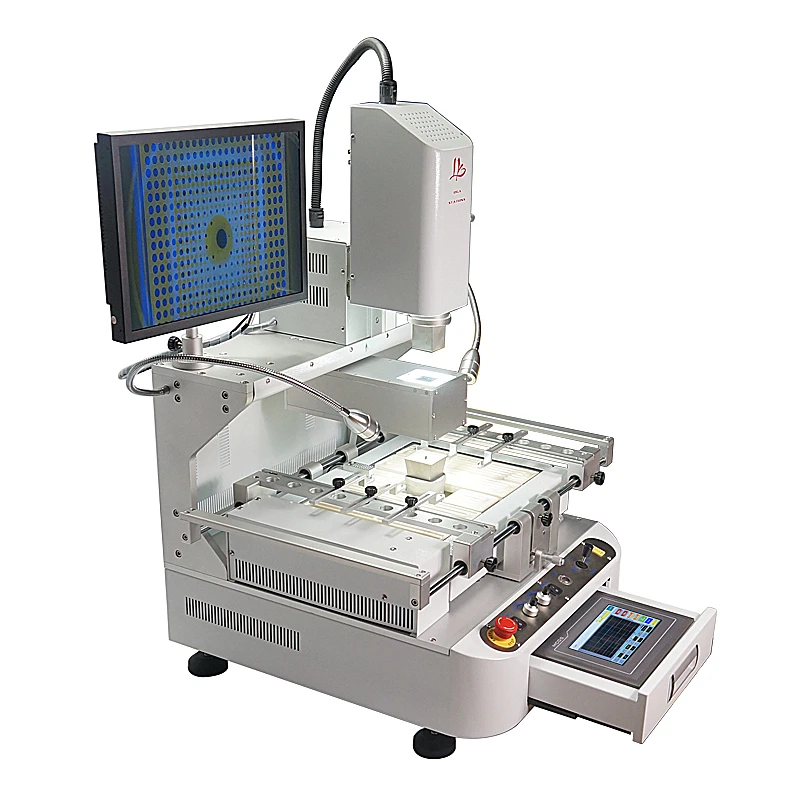

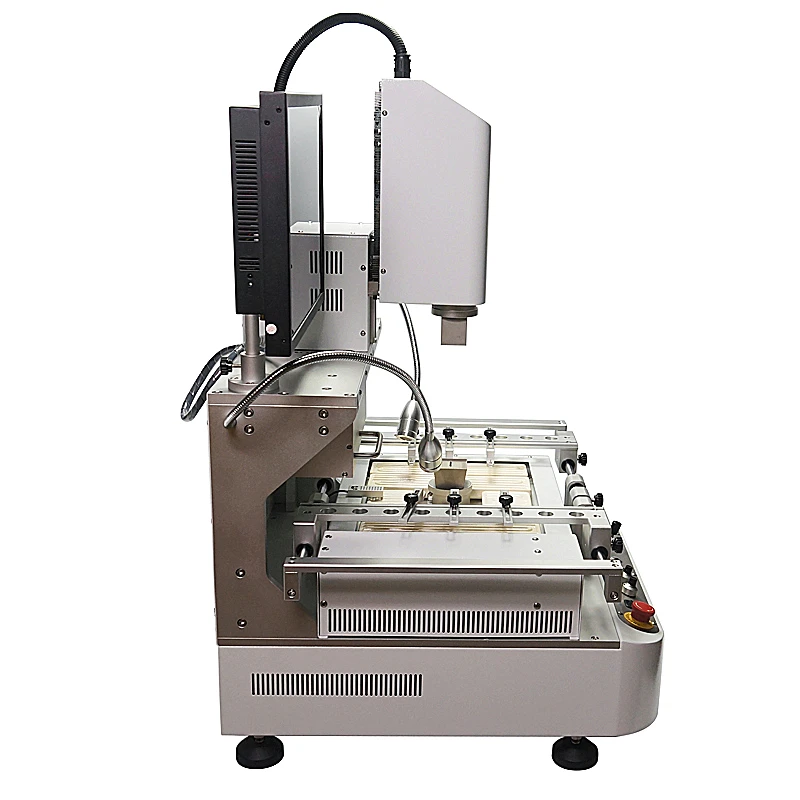

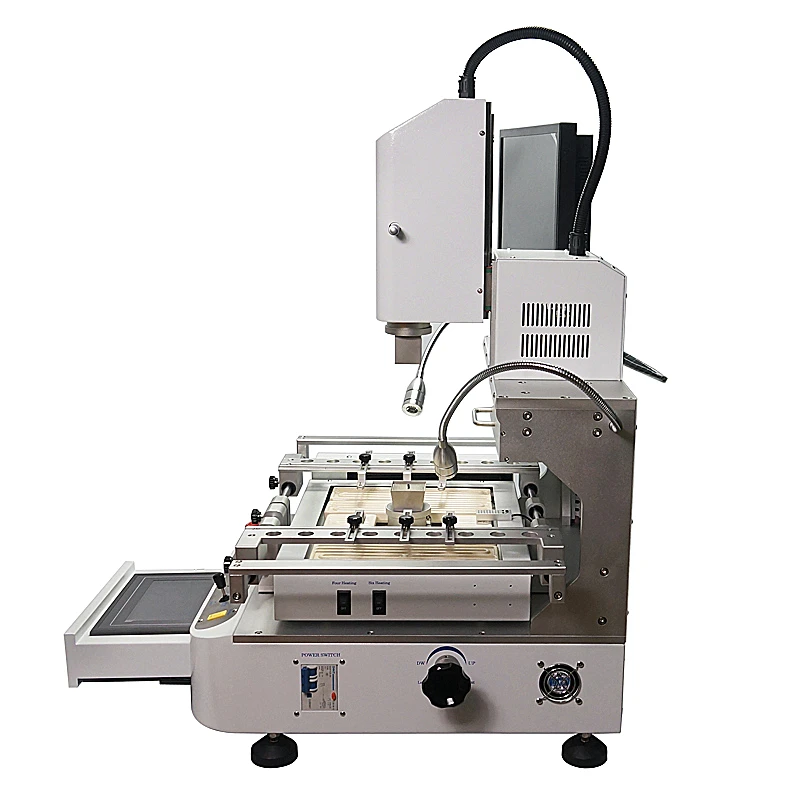

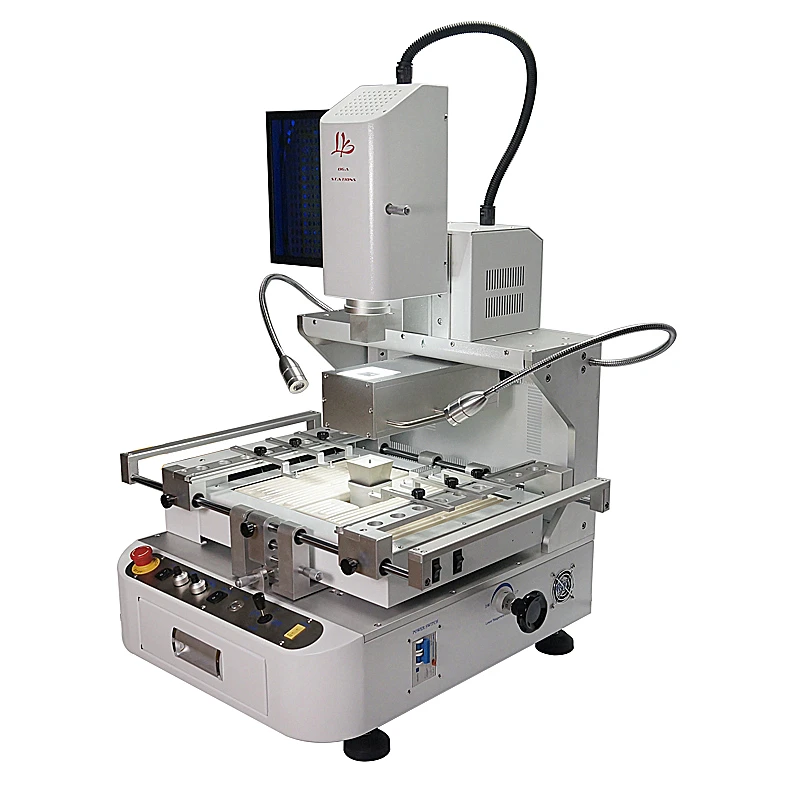

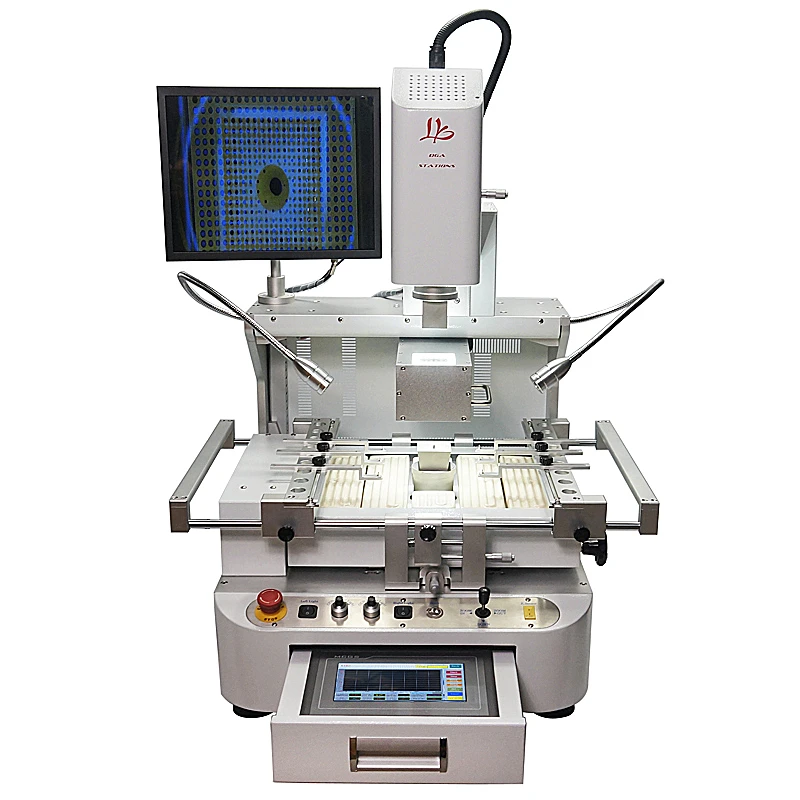

LY-R890A Автоматическая BGA reballing машина с CCD системой выравнивания и HD сенсорным экраном

Видео BGA reballing machine:

//www.youtube.com/watch?v=tIez8-CX_Uw&feature=youtu.be

Технические параметры BGA reballing machine:

1 Общая мощность 4300 Вт

2 верхняя Мощность нагрева 800 Вт (Первая зона)

3 более низкая мощность нагрева 800 Вт (вторая температурная зона)

4 третья зона 2700 Вт (о инфракрасных нагревательных панелях можно самостоятельно контролировать)

5 Мощность AC 220V ± 10 50 / 60Hz

6 электрических материалов отобранных Далянь система контроля температуры

7 Размеры наружной формы 600 × 640 × 850 мм

8 контроль температуры K-type термопара с замкнутым контуром

9 позиционирования V-slot режим, с универсальными зажимами

9 P C B максимальный размер 430 × 400 мм; Min50 × 50 мм

10 применимых чипов 1 × 1 ~ 80 × 80 мм

11 снаружи рта из заданной температуры

12 нетто weigLY 58 кг машина

◆Отдельная трехзонная система контроля температуры

LY-R890A может быть выполнена сверху и снизу компонентов PCB, а Циркуляция горячего воздуха локального отопления, дополнена большой областью инфракрасного нагрева, можно полностью избежать в процессе рециркуляции печатных плат, свободного выбора только через программное обеспечение или верхний или Нижний нагревательный элемент, И сочетание верхних и нижних нагревательных элементов, что делает двойную BGA, CCGA, QFN, CSP, LGA, SMD переделку и другие устройства проще. В то же время внешний интерфейс для точного определения температуры может быть собран в любое время фактического температурного профиля BGA анализа и проверки.

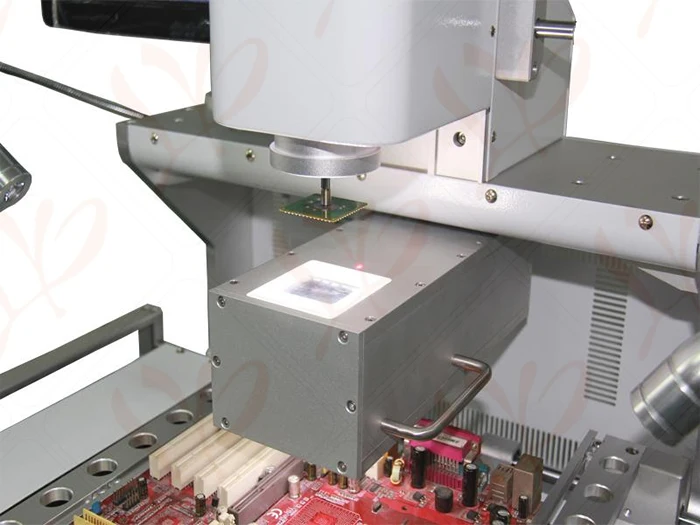

◆Точная оптическая система выравнивания

LY-R890A оптическая система выравнивания изображение четкое, увеличена до 200 раза по сравнению с максимальным компонент точность размещения до +/-0,01 мм. И имеет спектральный цвет, с переменным фокусным расстоянием и тонкой настройки, конфигурации, 12 "высокой четкости ЖК-дисплей дисплей.

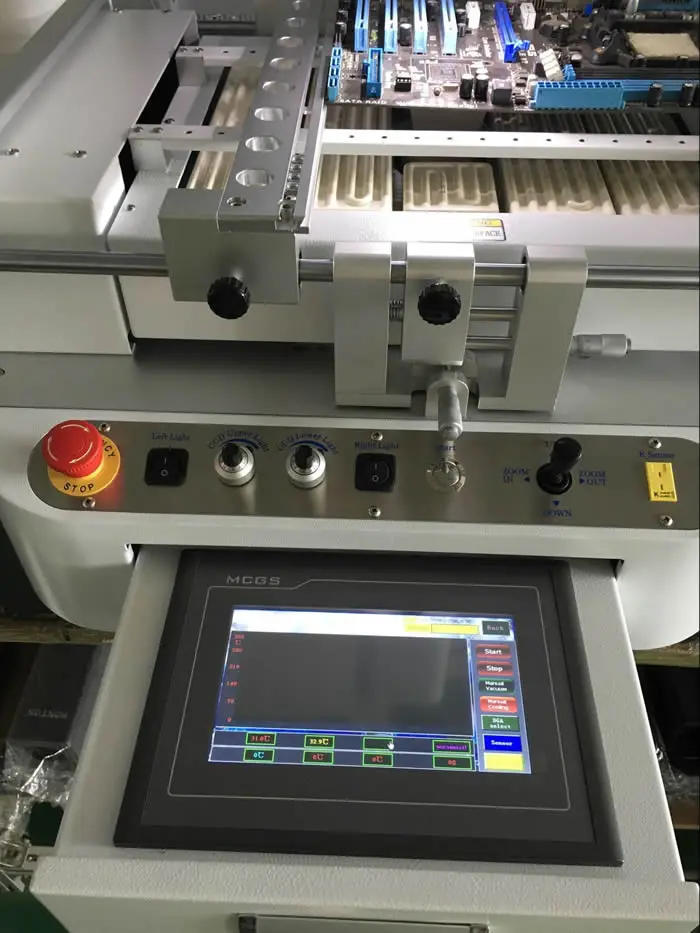

◆Универсальная удобная операционная система

    LY-R890A с интерфейсом сенсорного экрана, управление замкнутым контуром термопары типа K и интеллектуальная автоматическая система компенсации температуры. Верхняя конструкция с усилителем и монтажной головкой, с функциями пайки и распайки. В то время как температура может быть установлена в 6 и 6 сегментах Термостатически контролируемых параметров нагрева и хранения температуры N group, можно вызвать в любое время в зависимости от BGA.

◆Превосходные функции безопасности

LY-R890A разработан после пайки или демонтажа с функцией будильника, чехол для температурного режима, цепь может автоматически заряжаться, с двойной защитой от перегрева. Температурные параметры с защитой паролем для предотвращения произвольных изменений и надежной безопасности и многих других функций, С превосходными функциями безопасности, чтобы гарантировать, что PCB и компоненты, чтобы избежать повреждения и ремонт машины при любом ненормальном состоянии, сам поврежден.

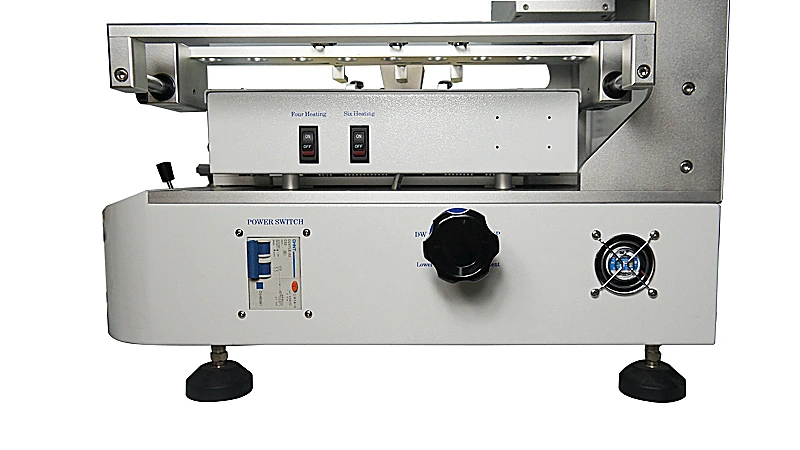

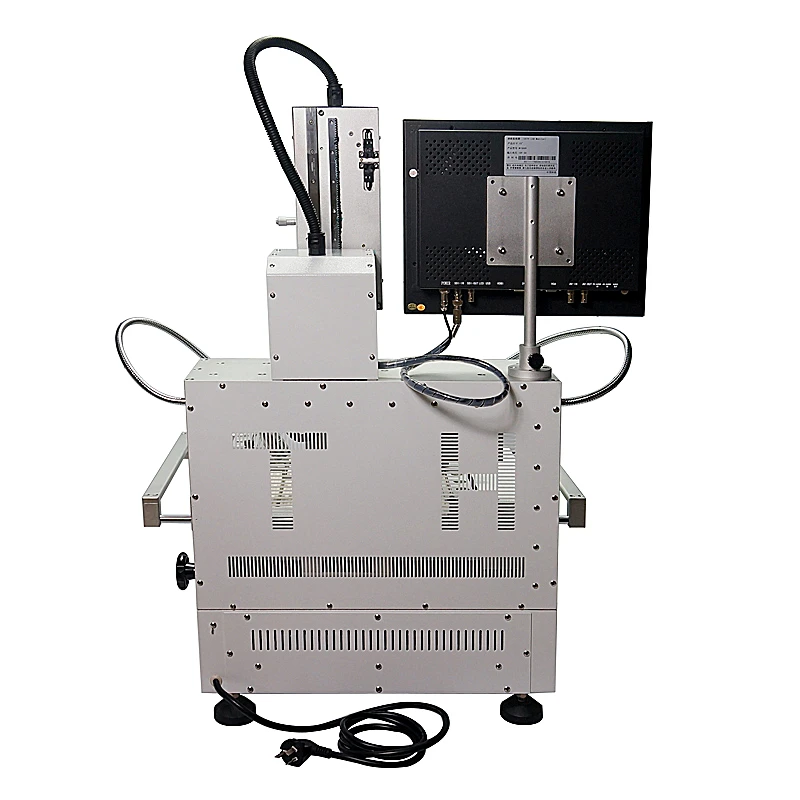

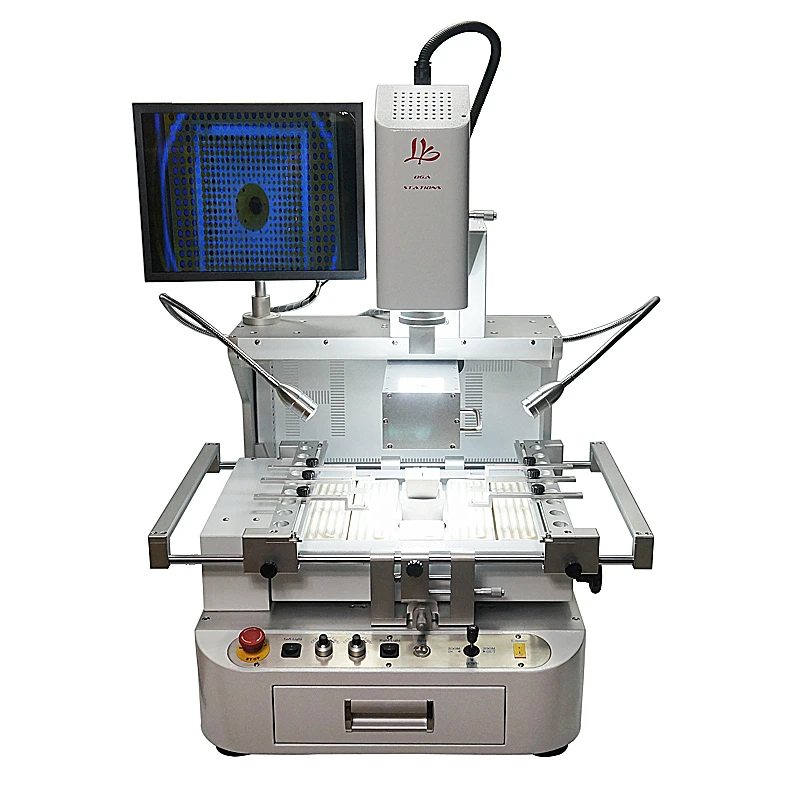

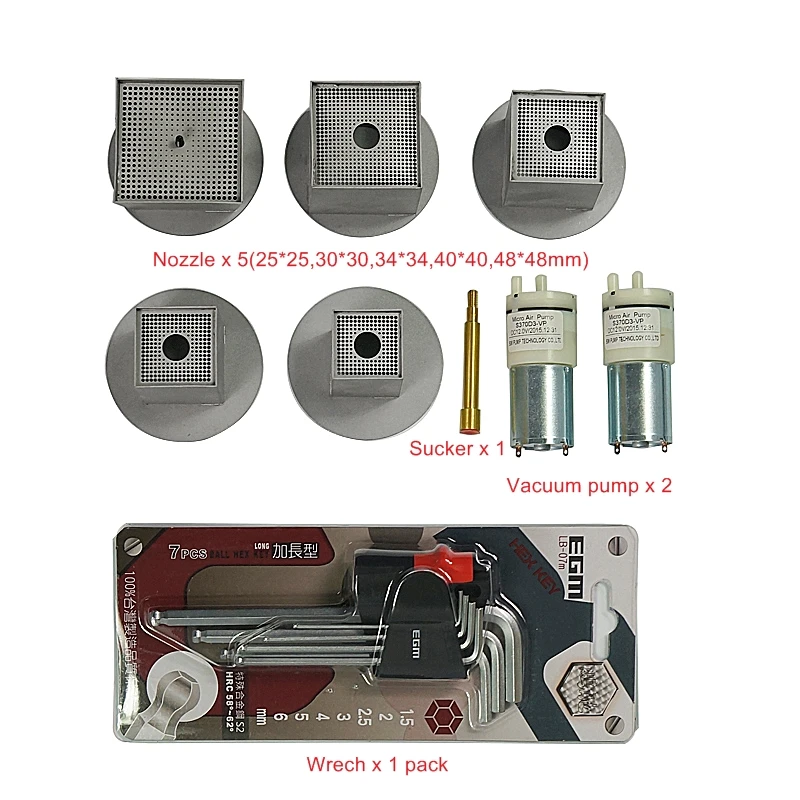

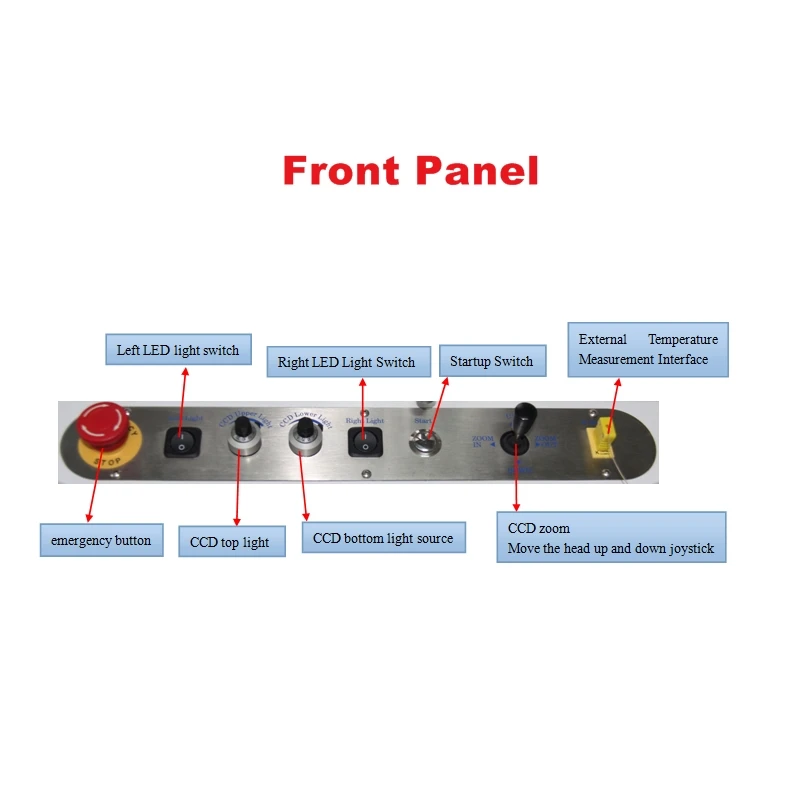

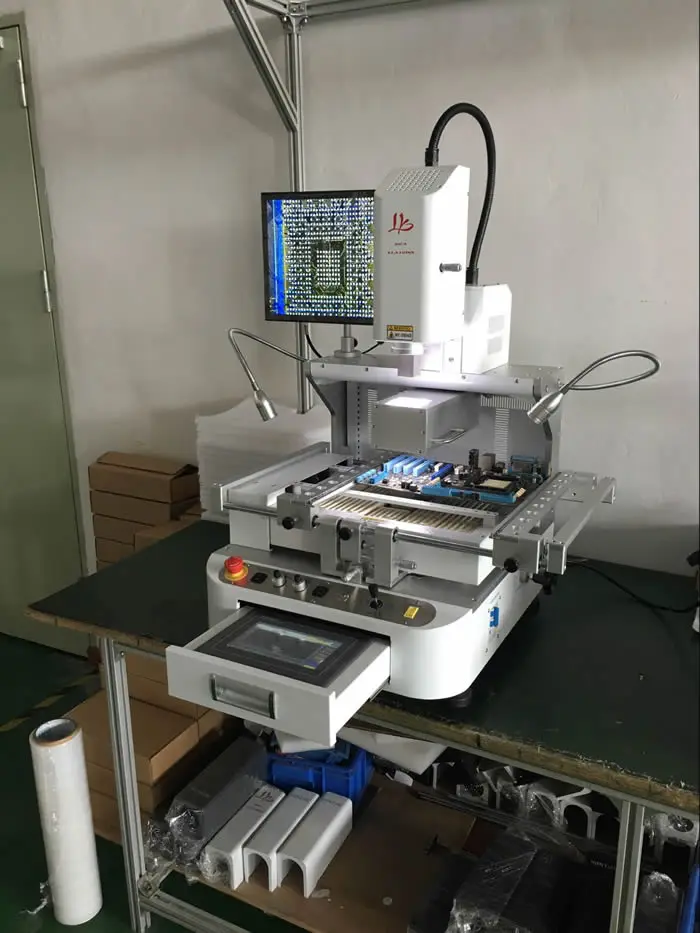

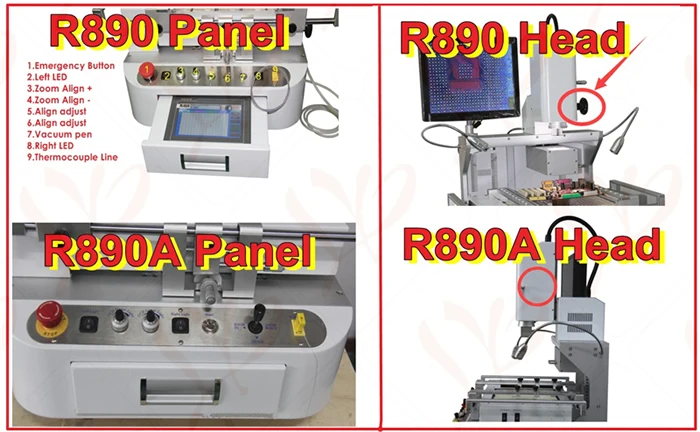

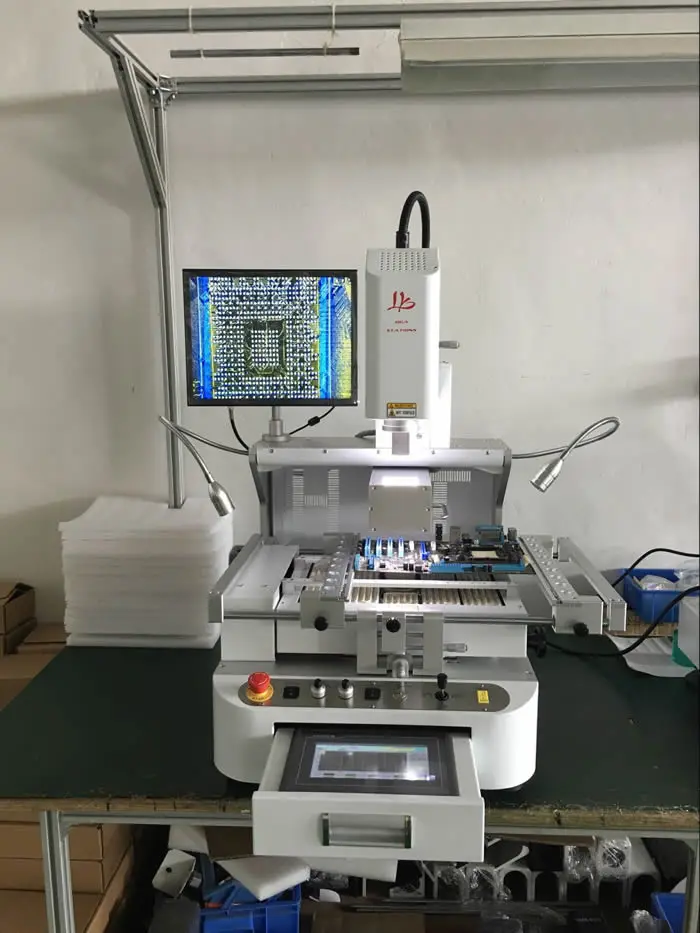

Фотографии:
