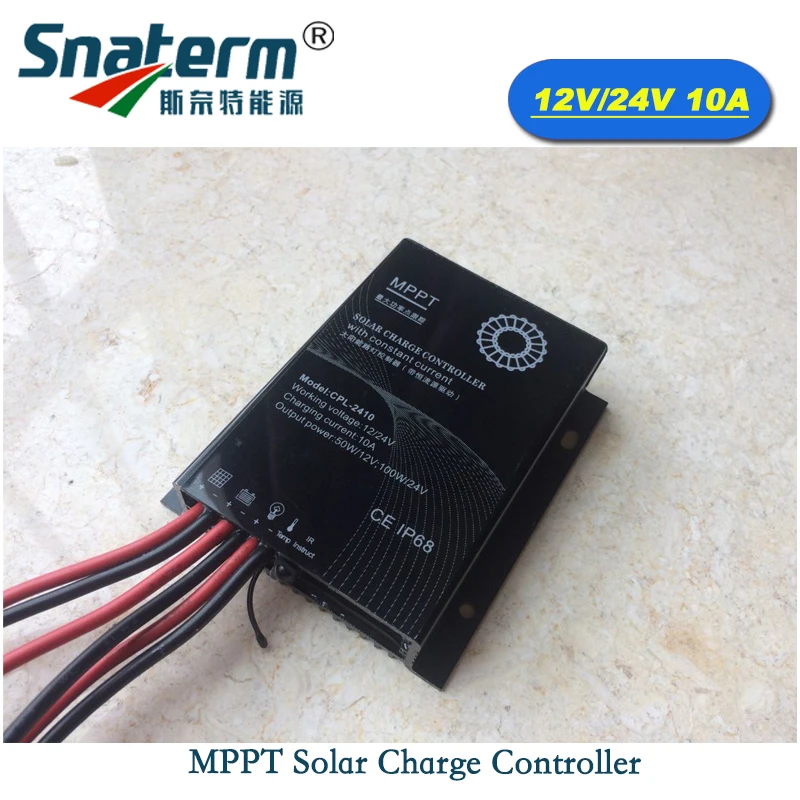

Распродажа! 10A MPPT Солнечный контроллер 12 В 24 водонепроницаемый IP68 зарядное

Этот контроллер инновационно сочетает в себе драйвер постоянного тока LED boost и MPPT (Отслеживание максимальной мощности) Контроллер заряда вместе. Он может быть применен ко всем видам солнечных светодиодных ламп, таких как солнечная уличная лампа, садовая лампа, Ландшафтная лампа, рекламная лампа и т. д.

Основные характеристики

1. Использует технологию MPPT (максимальное отслеживание точки питания), эффективность зарядки на 30% выше, чем PWM.

2. 12 В/24 В автоматическая работа, многоступенчатое умное затемнение, точная регулировка мощности, соответствующие параметры и режим могут быть установлены.

3. Встроенный высокопроизводительный светодиодный источник постоянного тока, максимальная эффективность постоянного тока выше 96%.

4. Защита: с перезарядкой, разрядкой, батареей, анти-реверсивной зарядкой, перегрузкой, светодиодной открытой схемой и защитой от короткого замыкания.

5. С температурной компенсацией, может автоматически регулировать параметры зарядки аккумулятора в соответствии с температурой окружающей среды.

6. Вся конструкция металлического корпуса, IP68, хорошая теплоотдача и водонепроницаемость, может нормально работать в суровых условиях.

7. Интеллектуальная технология мягкого запуска, которая может уменьшить воздействие на источник постоянного тока и светодиодную нагрузку.

8. С перегрузкой температуры и функцией защиты частоты.

9. В зависимости от мощности аккумулятора и последних погодных условий, можно разумно регулировать выходную мощность.

Установка и эксплуатация

1. Подключение

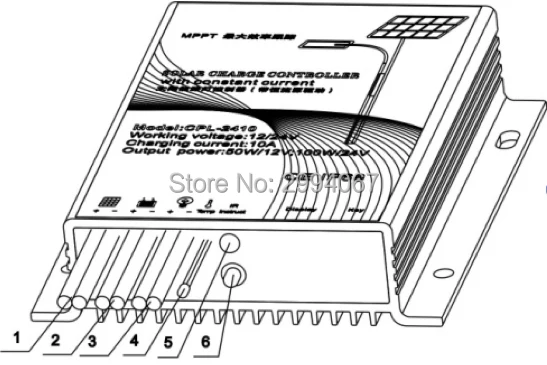

Сначала Подключите светодиодную нагрузку, затем подключите аккумулятор и, наконец, подключите панели PV. Примечание: обратите внимание на «+» и «-» полюса провода. Схема контроллера соответствует следующей (красный провод является положительным полюсом).

①Солнечный модуль положительный (+) и отрицательный (-) полюс

②Положительный аккумулятор (+) и отрицательный (-) полюс

③ Положительный (+) и отрицательный (-) полюс

④Датчик температуры

⑤Индикатор

Infrared инфракрасный приемник

2. Требования к подключению к нагрузке

Примечание: неправильная установка количества светодиодных ламп может привести к повреждению контроллера или светодиодной лампы!

3. Внимание

① Настройки параметров, вам нужно настроить Контроллер заряда на солнечной батарее или сообщить заводу об установке заранее.

② Выход по умолчанию составляет 50 Вт (12 В), если вы хотите подключиться к небольшой светодиодной лампе, вам нужно сбросить параметры контроллера, В противном случае это может повредить контроллер или светодиодные лампы.

③ Через программное обеспечение контроллер может настроить: (1) номинальную мощность и Номинальный ток (2) три периода управления затемнением и dawn light (3) Выходная мощность нагрузки: 0% или 20% ~ 100% (мощность должна быть составной многократной 10%). (4) продолжительность работы: 0 ~ 720 минут (длительность должна быть составной в течение 10 минут).

Например:

Номинальная мощность: 30 Вт Номинальный ток: 1000 мА

Мощность первого периода: 80% Длительность: 120 минут

Мощность второго периода: 50% Длительность: 180 минут

Мощность третьего периода: 30% Длительность: 60 минут

Время до рассвета мощность: 100% Длительность: 120 минут

Эти параметры соответствуют 10 сериям и 3 параллельным лампам 30 Вт, выход контроллера таков: 80% номинальной мощности в течение 2 часов, 50% номинальной мощности в течение следующих 3 часов, 30% Номинальная мощность за 1 час, полная мощность (100%) за 2 часа до восхода солнца.

Спецификация:
