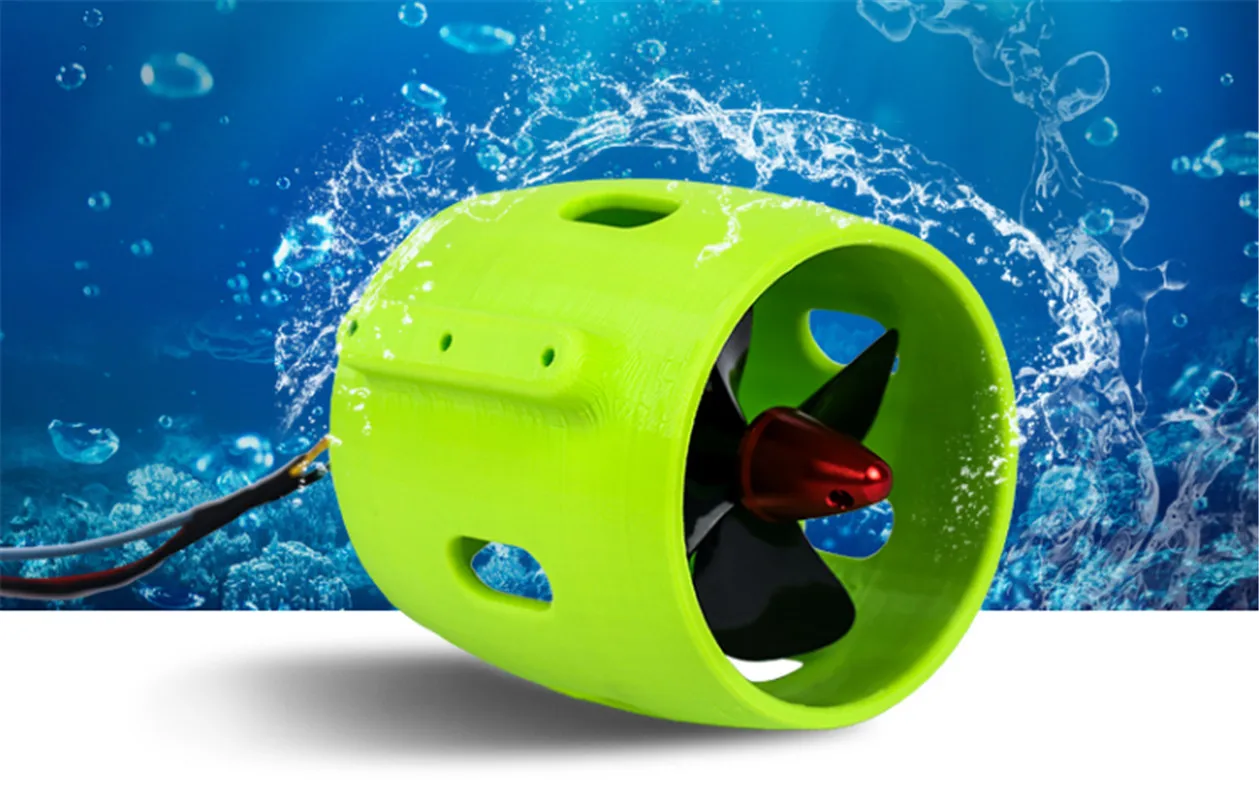

Модель корабля 12-24 В 30-200 Вт подводный Пропеллер для спасательной лодки |
1 756,82 - 3 513,64 руб.
Новое поступление
Bringsmart A3650 Brushless DC Motor 12V 24V Mini 3000rpm 6000rpm Reversed Built-in Driver High Speed Torque | Обустройство дома
US $17.10
Бесщеточный двигатель постоянного тока FLIPSKY H5065 140 кв для самодельного скутера

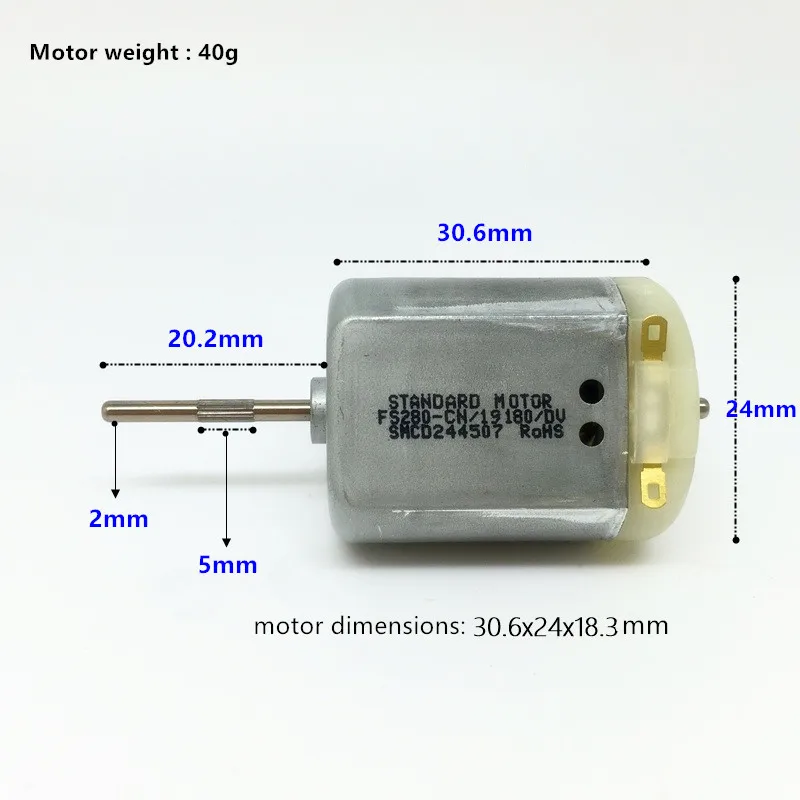

Совершенно новый двигатель постоянного тока 280 280-19180 3 в 6 12 В щеточный для
81,39 руб.
Микро двигатель постоянного тока с металлической щеткой постоянный ток 3-6 в
Новинка 7 об/мин 150 мА 40 мм 12 В постоянного тока сменный мотор редуктор с крутящим
C4 мотор-редуктор производственный комплект физический эксперимент электронные
37 Brushless DC Motor 12V 24V Slow Micro Speed Control Small | Обустройство дома
US $25.10
sbiton Store
Магазина sbiton Store работает с 21.04.2017. его рейтинг составлет 76.92 баллов из 100. В избранное добавили 197 покупателя. Средний рейтинг торваров продавца 4.1 в продаже представленно 0 наименований товаров, успешно доставлено 1409 заказов. 26 покупателей оставили отзывы о продавце.
Характеристики
L298N Модуль привода двигателя DC шаговый двигатель умный автомобиль части робота |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 0.53 руб. | 0.10 руб. | 0 руб. |
| Feb-19-2026 | 0.57 руб. | 0.56 руб. | 0 руб. |
| Jan-19-2026 | 0.98 руб. | 0.1 руб. | 0 руб. |
| Dec-19-2025 | 0.41 руб. | 0.35 руб. | 0 руб. |
| Nov-19-2025 | 0.51 руб. | 0.9 руб. | 0 руб. |
| Oct-19-2025 | 0.53 руб. | 0.45 руб. | 0 руб. |
| Sep-19-2025 | 0.26 руб. | 0.35 руб. | 0 руб. |
| Aug-19-2025 | 0.91 руб. | 0.61 руб. | 0 руб. |
| Jul-19-2025 | 0.92 руб. | 0.82 руб. | 0 руб. |
Описание товара

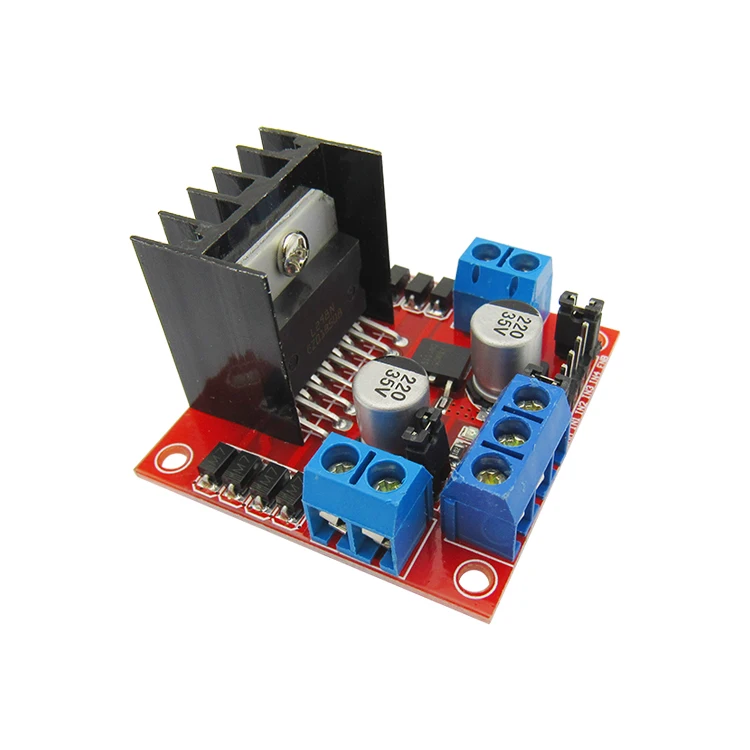

L298N Модуль драйвера двигателя шаговый двигатель постоянного тока умный робот отслеживания транспортного средства
Название модуля | Двойной модуль привода мостового двигателя H | Рабочая модель | H мост водителя (двойная дорога) |
Мастер-чип | L298N | Форма упаковки | 9 отправлений в коробке |
Логическое напряжение | 5 В | Напряжение вождения | 5 В-35 в |
Логический ток | 0mA-36mA | Ток привода | 2а (максимальный одиночный мост) |
Температура хранения | -20 градусов C до + 135 с. | Максимальная мощность | 25 Вт |
Периферийный Размер | 43*43*27 мм | ||
Особенности продукта: Этот модуль использует L298N как основной чип вождения, который имеет преимущества сильной способности вождения, низкой мощности нагрева и сильной способности анти-помех. Этот модуль может использовать встроенный 78M05, чтобы управлять секцией питания для питания работы, но во избежание повреждения чипа стабилизации напряжения при использовании напряжения более 12 В, используйте внешний блок питания 5 в logic. Этот модуль использует конденсатор фильтра большой емкости, Диод непрерывной защиты потока, может повысить надежность. | |||
Вопросы, требующие внимания
1. При напряжении привода (показанном выше 12 В на входе, фактический допустимый диапазон входного сигнала 7-12 В) 7 в
At-12 V, встроенный 5 V логика может питаться от + 5 V в интерфейсе после использования бортового питания 5 V
Источник питания не входит в напряжение, но напряжение 5 В может быть выбрано для внешнего использования. (Это обычное применение!)
2. Когда напряжение вождения выше 12 В, менее или равен 24 В (Руководство чипа может поддерживаться 35 в, но в соответствии с деформацией
Вообще говоря, 298 консервативное применение максимальной поддержки напряжения до 24 В уже велико! Например, для привода номинального напряжения
18В моторы. Во-первых, встроенный выход 5 в должен быть удален, чтобы включить колпачок перемычки. Затем получите внешний доступ к 5 В на выходном порту 5 В
Напряжение обеспечивает питание во внутреннюю логическую схему L298N. (Это нетрадиционное применение высоковольтных приводов!)
* Применение
1. Двигатель постоянного тока
Поскольку этот модуль является двухходовым мостовым приводом H, он может одновременно управлять двумя двигателями,
После включения ENB,
PWM сигнал может быть вход от 1 в 2 для привода скорости и направления двигателя 1
PWM сигнал может быть вход от IN3 IN4, чтобы управлять скоростью и направлением двигателя 2
Шаговый двигатель | Входной сигнал | Первый шаг | Второй шаг | Третий шаг | Четвертые шаги | Вернитесь к первому шагу |
Вперед | 1 в 1 | 0 | 1 | 1 | 1 | Возврат |
IN2 | 1 | 0 | 1 | 1 | Возврат | |
IN3 | 1 | 1 | 0 | 1 | Возврат | |
IN4 | 1 | 1 | 1 | 0 | Возврат | |
Разворот | 1 в 1 | 1 | 1 | 1 | 0 | Возврат |
IN2 | 1 | 1 | 0 | 1 | Возврат | |
IN3 | 1 | 0 | 1 | 1 | Возврат | |
IN4 | 0 | 1 | 1 | 1 | Возврат |
2: двигатель постоянного тока
Поскольку этот модуль является двухходовым мостовым приводом H, он может одновременно управлять двумя двигателями
После включения ENB,
PWM сигнал может быть вход от 1 в 2 для привода скорости и направления двигателя 1
PWM сигнал может быть вход от IN3 IN4, чтобы управлять скоростью и направлением двигателя 2
Сигнал показан как показано
