Плата разработки STM32 предназначена для серии STM32F103R, имеет MCU STM32F103RCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103R-это макетная плата STM32, которая оснащена устройством STM32F103RCT6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

Что на борту

1. STM32F103RCT6:Высокая производительность STM32 MCU в LQFP64 пакет, который имеет
   • Ядро:ARM Cortex-M3 32-битный RISC;
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц;
   • I/Os:51;
   • Рабочее напряжение:2-3,6 В;
   • Воспоминания:256 Кб Flash, 48 КБ RAM;
   • Коммуникационные интерфейсы:2 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x SDIO, 1 x USB, 1 x CAN;
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит);
   • Отладка/программирование:Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;
2. AMS1117-3.3:3,3 В регулятор напряжения;
3. Выключатель питания:5 в постоянного тока или USB;
4. Индикатор питания;
5. Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;
6. Кнопка сброса;
7. Ключ пользователя;
8. Джойстик:Удобно для ввода/вывода (пять позиций);
9. 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов;
10. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;
11. Интерфейс SDIO:Легко подключается к адаптеру Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;
12. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;
13. Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN;
14. Интерфейс SPI1/SPI2
    • Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;
    • Удобный для подключения AD, DA модуль, благодаря альтернативной функции SPI1-AD & DA;
15. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.;
16. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;
17. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
18. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;
19. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;
20. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;
21. Usb-порт:USB связь между платой и ПК;
22. 5 В DC jack;
23. 5 В/3,3 В Входная/выходная мощность,Обычно используется для выходной мощности, или общая земля с другой платой пользователя;
24. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;
25. Интерфейс JTAG/SWD:Для отладки/программирования;
26. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;
27. Usb-адаптер
    • Короткая перемычка для автоматического обнаружения ПК во время подключения USB;
    • Откройте перемычку для отключения;
28. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройства PS/2 к I/Os, используемой в коде примера;
    • Откройте перемычку для подключения устройства PS/2 к другим пользовательским контактам через перемычки;
29. Перемычка светодиодов
    • Короткая перемычка для подключения светодиодов к интерфейсу ввода/вывода, используемому в коде примера;
    • Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода;
30. Перемычка для ключа пользователя
    • Короткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера;
    • Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки проводов;
31. Перемычка для джойстика
    • Короткая перемычка для подключения джойстика к I/Os, используемой в коде примера;
    • Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки проводов;
32. Джемпер VBAT
    • Короткий Джемпер для использования системы питания;
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

Фотографии

Примечание:
Open103R поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open103R не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

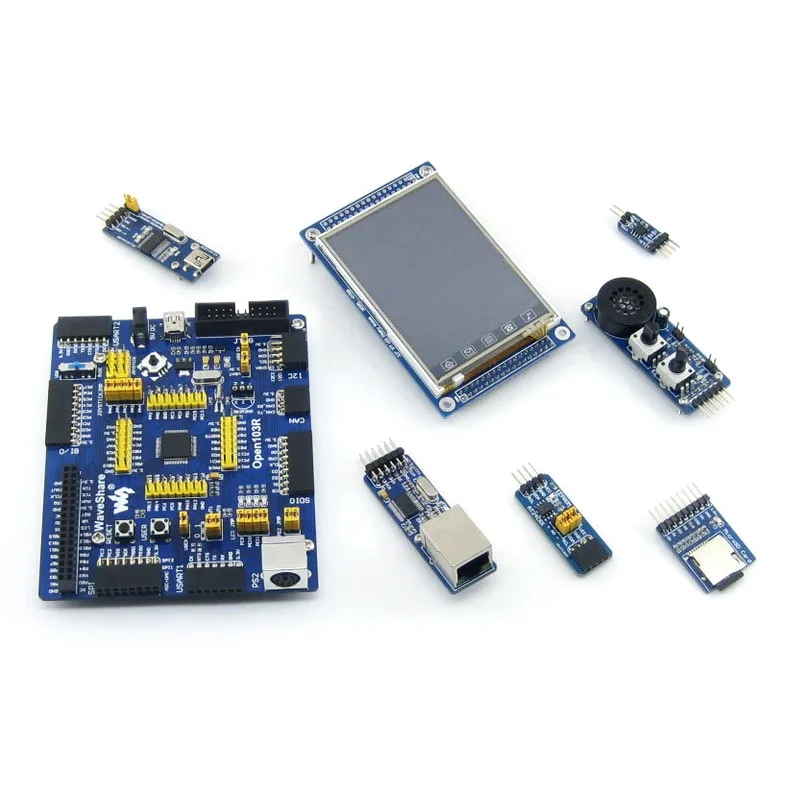

Содержимое упаковки

Вес:0,333 кг

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

1. Open103R макетная плата x 1

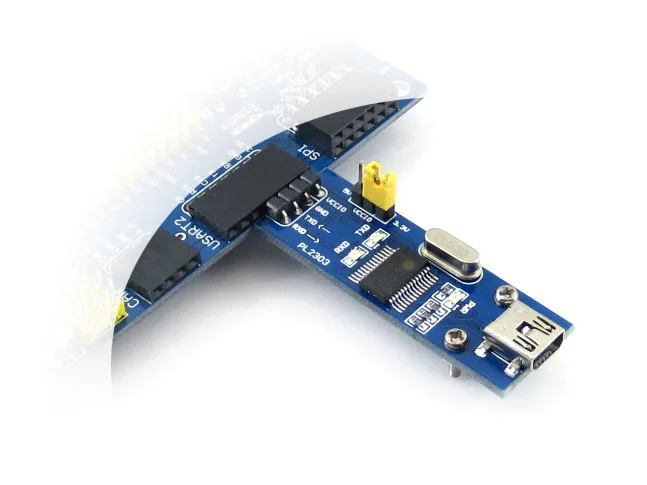

2. PL2303 USB UART Board (mini) x 1
3. Кабель USB типа A-Mini-B x 1
4. 4-контактный провод x 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1
7. Программное обеспечение CD x 1

Комплект аксессуаров для досок

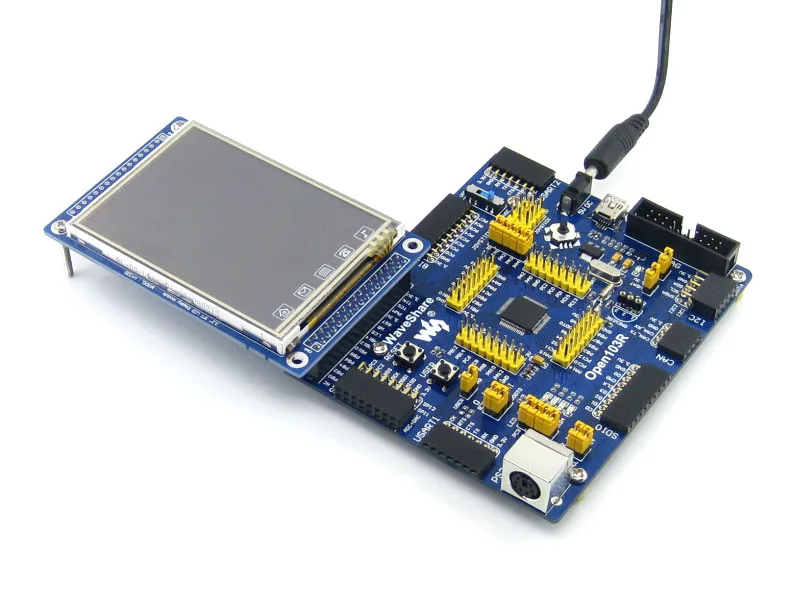

1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1

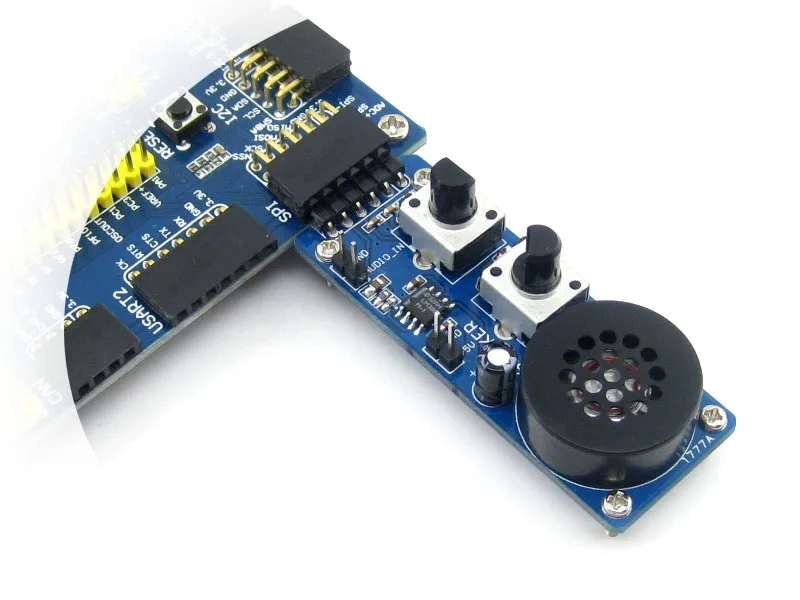

2. Аналоговая тестовая плата (для тестирования AD/DA) x 1
3. SN65HVD230 CAN Board (CAN) x 1

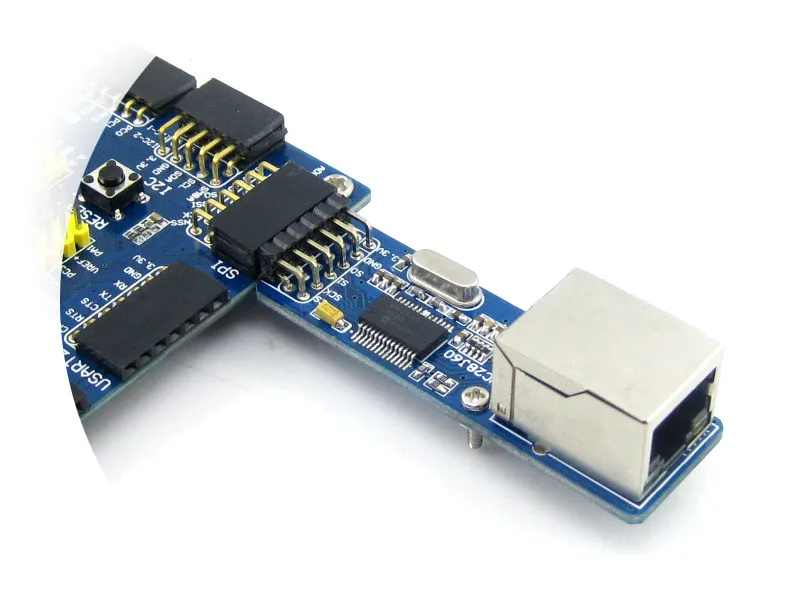

4. ENC28J60 плата Ethernet (SPI + RJ45) x 1
5. AT24CXX плата EEPROM (I2C) x 1
6. Плата для хранения Micro SD (SDIO/SPI) x 1
7. Кабель Ethernet x 1
