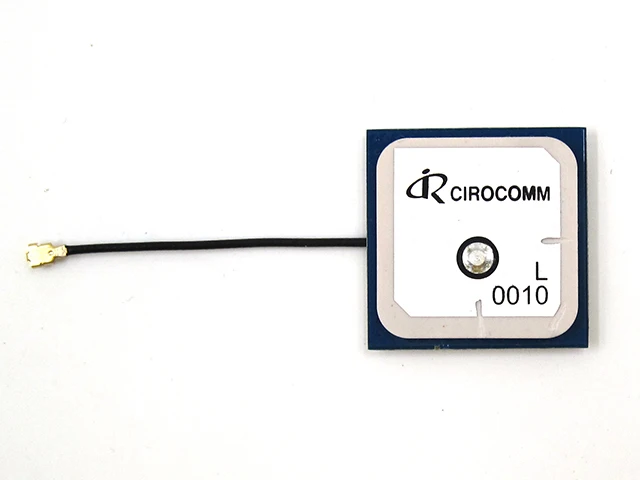

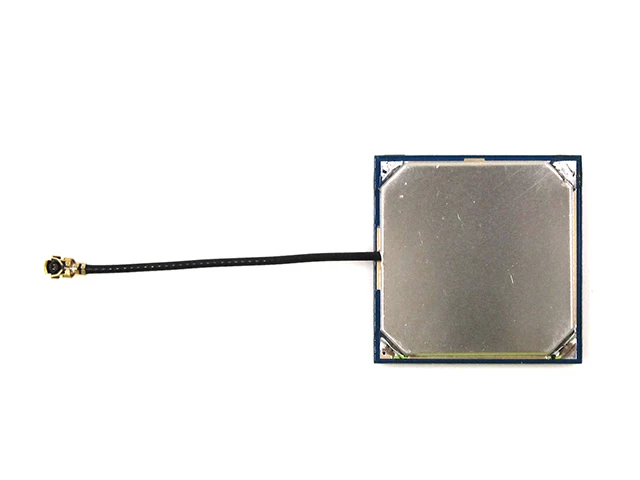

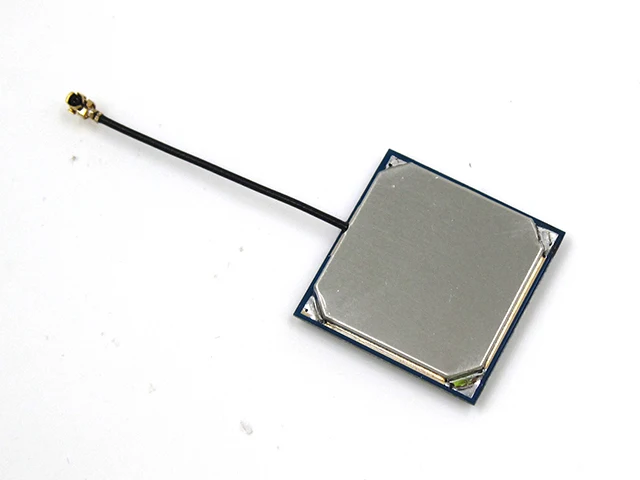

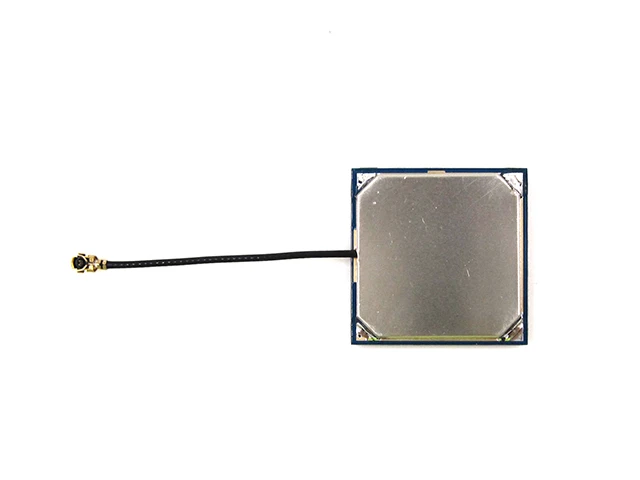

Внутренняя GPS GLONASS двойная антенна BEITIAN активная коммутационная Cirocomm GNSS BT 0010|gnss

---

Модель: BT-0010

           Характеристика: Встроенный двухступенчатый усилитель с низким уровнем шума и дизайн фильтра GPS, ГЛОНАСС, спутниковые сигналы могут быть получены. Технические характеристики: GPS активная антенна IPEX Длина: 5,0 см Центральная частота: 1590-3 МГц/1590 МГц + 3 МГц Низкий коэффициент усиления усилителя шума (без кабеля): 30 дБ Коэффициент шума: <1,5 дБ КСВ по уровню поверхности: < 2 Постоянный ток: макс. 25 мА Рабочая температура: -40 градусов C ~ + 85 Напряжение: 3,0 ~ 5,0 V Размер: 28*28*5,0 мм Усиление усиления: 30 дБ Кабель: RG1.13 Длина кабеля: 5 см Форма соединителя; IPEX Размер антенны: 28 мм * 28 мм * 5,0 мм Рабочая частота: GPS L1 1575,42 МГц, GLONASS G1 1602 МГц

  Условия эксплуатации   Антенна имеет электрические характеристики, указанные в таблицах 1, в диапазоне температур от-40 ℃ до + 105 ℃ и в условиях окружающей среды от + 40 ℃ и 0-95 °F. h.   Этот документы находится в распоряжении Cirocomm, его нельзя воспроизвести без разрешения.     SPEC нет. SP03AB15923-0640 Вынесенной датой 2014.12.11 Опубликованные Версия 01 Название продукта PA025CQ0010 Страница 3/9     Диапазон температур хранения 4-2   Диапазон температур хранения продукта от-40 ℃ до + 105 ℃.   4-3 входных pin Диапазон температур   Максимальная температура для пайки питательного штифта составляет + 290 ℃ в течение 3 секунд. Тест на надежность 5-1, тест на низкую температуру Разложите образец до-40 ℃ в течение 400 часов, а затем до нормальной температуры/влажности в течение 24 часов и более. После этого теста изучите его внешний вид и функции.   5-2 высокотемпературные испытания Разложите образец до + 105 ℃ в течение 400 часов, а затем до нормальной температуры/влажности в течение 24 часов и более. После этого теста изучите его внешний вид и функции.   5-3 тест на температуру и влажность   Подвергать объект экологическим условиям + 60 ℃ и 90-95 °F. h. В течение 96 часов, затем подвергать нормальной температуре/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.   5-4 термальные ударные испытания   Подвергать объект циклическому изменением температуры (-40 ℃, 2 часа + 85 ℃, 2     Часов) 100 циклов, подвергать воздействию нормальной температуры/влажности в течение 24 часов и более.   Тест на вибрацию 5-5   Тест на синусоидальную вибрацию 5-5-1   С учетом объекта к вибрациям от 5 до 200 до 5 Гц рабочий через 10 минут, 4,5 г при максимальной (2 мм амплитуды) В направлении X и Y в течение двух часов каждый и в направлении Z в течение четырех часов. После этого теста изучите функции внешнего вида.   5-5-2 вибротест в упакованном состоянии   Предмет, который упакован как показано на рисунке, до вибраций от 15 до 60 до 15 Гц, подметан за 6 минут, 4 г при максимальной (амплитуда 2 мм при максимальной), применяется в X, Y и Z указания на два часа каждый, т. Е. Всего шесть часов. После этого теста изучите его внешний вид и функции.   5-6 бесплатных осенних испытаний в упакованном состоянии   Поместите предмет, который упакован как показано на рисунке, на бетонную поверхность с высоты 90 см, на один удобный, три края и шесть граней, т. Е. В общем, 10 раз. После этого теста изучите его внешний вид и функции.   Этот документы находится в распоряжении Cirocomm, его нельзя воспроизвести без разрешения.     SPEC нет. SP03AB15923-0640 Вынесенной датой 2014.12.11 Опубликованные Версия 01 Название продукта PA025CQ0010 Страница 4/9     6 инспекции   Что бы проверить во время массового производства, мы размещаем антенну в производственном приспособлении индивидуально, используя сетевой анализатор для сравнения его центральной частоты, полосы пропускания и потери возврата с золотым образцом.   7 Тесты записи   Копия контрольной записи, заполненная следующим содержанием, должна быть предоставлена во время доставки. 7-1 Количество доставки   7-2 измерения электрических особенностей   Следующие данные при нормальной температуре, полученные методом, описанным в разделе 17.   7-3 проверка температуры и влажности   Количество для проверки образцов должно быть n = 5 для любой партии. В чехол Кол-во в каждой партии составляет менее 5, вся партия будет проверен и разрешен к перевозке.   8 гарантия   Если возникнут какие-либо дефекты, то продукт во время правильного использования в течение года после доставки будет отремонтирован или заменен бесплатно.   9 Другое   Любой вопрос, возникший из настоящего Руководства по спецификациям, должен быть решен на основе договорённостей, сделанных обеих сторон.   10 предохранительных мер для использования   ‧ Антенна узор с помощью серебряный электрод.   Пожалуйста, не используйте в атмосфере КОРРОЗИОННЫЙ газ (серный газ, хлорный газ). Десяти Пожалуйста, не направляйте припой на серебристый электрод антенны.
