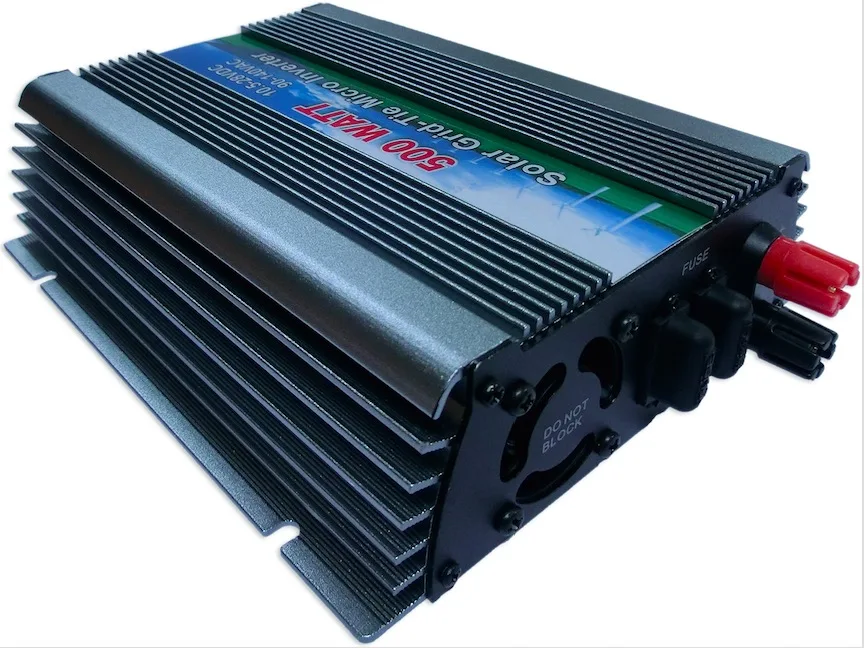

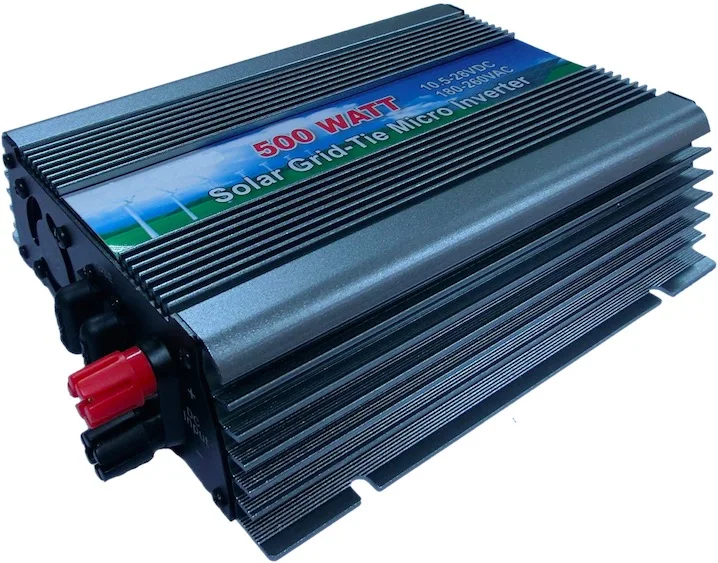

500 Вт MPPT микро сетевой Инвертор постоянного тока 10,5-28 В переменного тока 220 В AC110V на сетке Чистая синусоида Инвертор костюм для солнечных панелей 18 в

Функция системы

1, непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

2, AC 0 угол с высокой точностью автоматического обнаружения

Синхронная высокочастотная модуляция

Выход чистой синусоидальной волны

3, функция автоматического зондирования солнечной яркости

Питание автоматически блокируется (APL)

Максимальное отслеживание точки питания (MPPT)

Автоматически адаптируется к различным коэффициентам мощности нагрузки

4, постоянный ток, Постоянная мощность

5. Защита от тока

6, Стек несколько машин

7, высокая частота преобразования

Таблица параметров:

Упаковка и вес:

1、Пожалуйста, внимательно прочитайте Примечания ниже перед установкой.

A) Убедитесь, что открытое напряжение и рабочее напряжение находятся в диапазоне 10,5-28 в, и мы рекомендуем солнечную панель с номинальным напряжением 18 в или батарею 24 В.

B) Убедитесь, что напряжение и частота инвертора переменного тока совпадают с напряжением и частотой электросети.

C) установка инвертора в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать влажности и перегрева инвертора, и очистить огнеопасных и взрывоопасных материалов вокруг.

D) рекомендуется использовать входной кабель постоянного тока 4AWG, который может обрабатывать ток более 50 А.

E) входной кабель постоянного тока не более 8 м, потому что длинный кабель постоянного тока уменьшит напряжение от солнечной панели до инвертора, а затем сделает некоторые потери.

F) должен быть выключатель между генерацией солнечной энергии и электросеткой (как показано на рис. 1). И не будет нагрузки перед выключателем.

G) перед подключением всех соединений необходимо отключить питание. После того, как убедитесь, что все соединения правильно, затем подключите питание.

H) Если вам нужно отключить сетевой выключатель, когда солнечная энергия работает, вы

Необходимо сначала отсоединить переключатель управления (показать как «переключатель A» на рис. 1).

I) Избегайте касания детей или игры инверторов, чтобы предотвратить Электрический шок.

J) непрофессионалы не разбирают инвертор, только квалифицированный работник может его отремонтировать.

2、Соединительный DC терминал

Подключите солнечные панели положительного терминала к положительному терминалу инвертора и отрицательного к отрицательному. И вы должны прикрутить гайку, чтобы избежать плохого контакта.

3.Подключение терминала переменного тока

Прежде чем подключить кабель переменного тока инвертора к розетке, необходимо отключить питание. Затем поместите кабель переменного тока, который имеет клемму с отверстиями в 3-футовый порт инвертора и контактный разъем к розетке. Пожалуйста, убедитесь, что оба терминала имеют устойчивость к подключению, чтобы избежать плохого контакта.

4、Эксплуатация

После всего подключения сначала откройте сетевой выключатель, затем откройте инвертор. Когда зеленый светодиод инвертора показывает, это означает, что инвертор начинает работать.

5、Несколько или много инверторов, используемых параллельно.

Для достижения более высокой мощности, мы можем использовать этот инвертор в стеке. Например: 4 шт. инвертора сетки 300 Вт, используемого в стеке, могут достигать 1200 Вт. И номер укладки неограничен.

Светодиодный индикатор

A、Красный светодиод:

1. Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).

2. Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока).

3. Защита от перегрева (при температуре шасси выше 75 ℃ температура опустилась примерно на 2-10 минут для автоматического перезапуска после охлаждения).

4. Защита от неисправностей (при отключении или выключении питания 110 В переменного тока или 220 В переменного тока).

5. Защита от посадки: когда электропитание останавливается, инвертор автоматически выключает выход.

B、Зеленый светодиод:

1. Зеленый светодиод мигает: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

2. Зеленый светодиод долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.
