USB DAQ синхронный сбор данных 4 DIFF 16 битный дифференциал аналоговый вход 200Ksps 4AD 2DA 16DI

USBДанные карты сбораV5.3D isAНа базе USBМногофункциональная карта сбора данных с высокой производительностью,4 Дифференциальный канал16БитВысокая скоростьСинхронныйПолучение аналогового сигнала (самая высокая Синхронная частота дискретизации200 КСПЗаКанал).16ЦифровойВход/16 цифровыхВыход,2 канала32-разрядныйШИМВходное измерение,2 канала32-БитШИМ илиОдиночный импульсный выходПоддержка рекламыВнутренняя и внешняя поддержка часов, внутренний/внешний триггер.

Особенности:

•  4-канальный дифференциальный аналоговый вход
• 16 бит AD 200 кГц на канал.
•  4 AD620 Высокоточный усилитель, пользователи могут установить коэффициент усиления (коэффициент усиления по умолчанию 1).
•  Основной диапазон входного сигнала: ± 10В, ± 5В.



Выбор диапазона	Входной диапазон	Разрешение (УФ)
Ноль	± 10 В	305
Один	± 5 В	152



•  2DA 12bit, 0-10V выход
• Цифровой: 16 дюймов (DI0-DI15) / 16 дюймов (DO0-DO15) / (уровень 5V-TTL).
•  2-канальный 32 бит ШИМ Измерительный вход, часы измерения: 48 МГц, соответственно обмен данными с DI2-Ди3.
•  2 канала 32 бит ШИМ или один импульсный выход. Эталонные часы 48 МГц, может выводить PWM сигнал с частотой и регулируемым коэффициентом мощности, также может выводить один пульс, ширина которого может быть установлена.-DO1 при включении
•  Уровень пуска 5 В и переключение входного канала DI0. Внешний триггер может выбрать для подъема или падения кромки триггера
•  Часы преобразования рекламы: внутренний и внешний триггер. Уровень пускового механизма 5 В и переключение входного канала DI1 sharing. Внешние часы могут выбрать для повышения или падения давления
•  Режим преобразования AD имеет 16-канальный синхронный режим преобразования.



Технические характеристики:

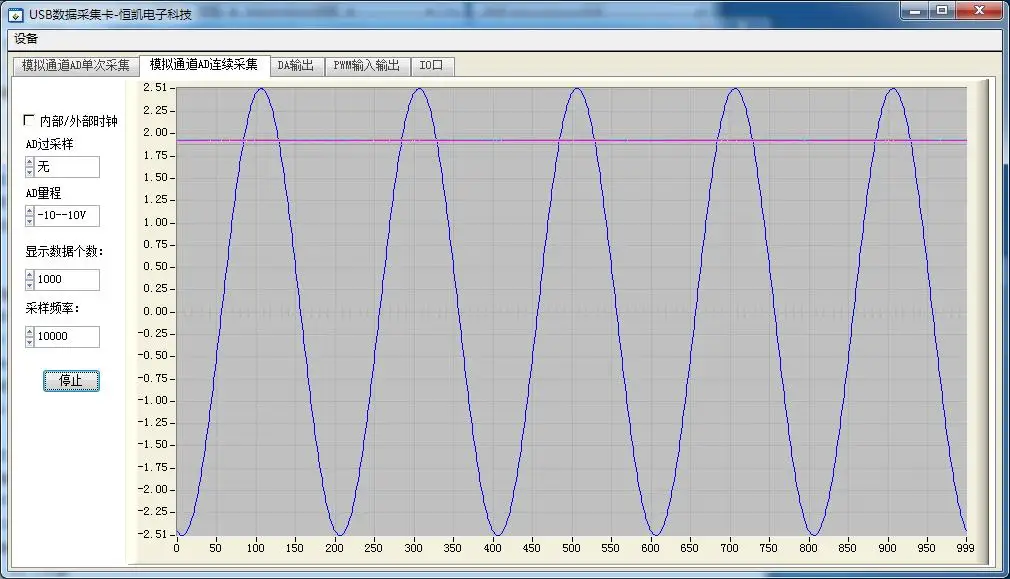

Рекламная часть:

• 4-канальный дифференциал. 2 класса входного диапазона: ± 10В, ± 5В.
•  4 AD620 Высокоточный усилитель, пользователи могут установить коэффициент усиления (коэффициент усиления по умолчанию 1).
•  AD конвертер: 16 бит AD, 200 кГц.
•  AD cache 192K FIFO word.
•  Входное сопротивление канала: 1 м.
• 37-контактный входной разъем.
• 4 аналоговых выборки и удержания синхронного сбора, каждый часы вдоль триггера приобретения, 4 канала полной синхронизации, нет разницы во времени.
•  Точность системы: + 0.05% FSR.



Выход DA

• 12-битный DA, разрешение 1LSB.
• Выход: 0-10 В, управление программным обеспечением.
• Время установки: 8.5uS.
• Выходной ток: максимум 20 мА.
• Точность: 0.05% FSR.
• Нулевая ошибка: ± 50 мВ.
• Выходная мощность 0.

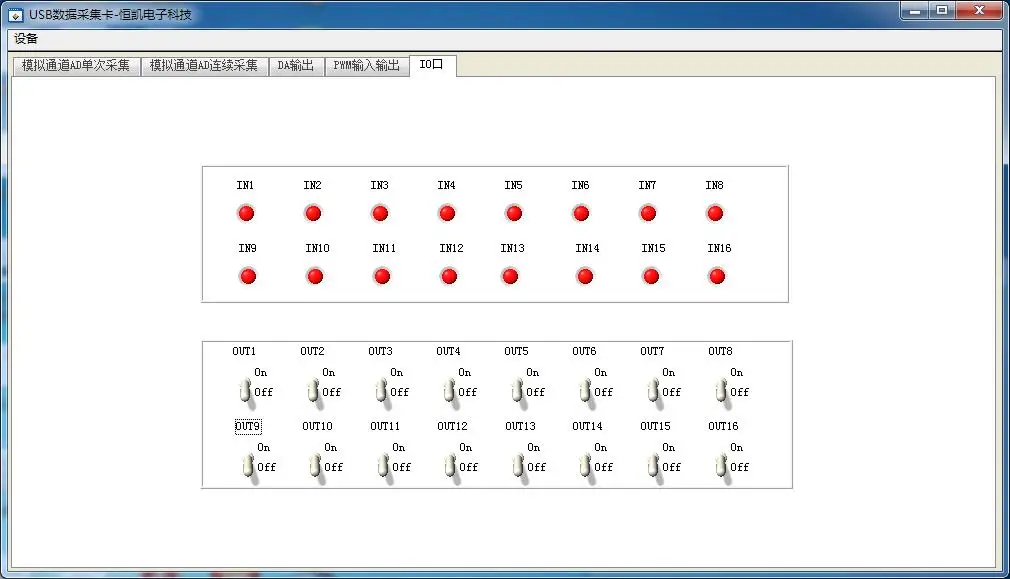

Переключатель ввода и вывода и счетчик

16 входных каналов:

•  Входное напряжение: уровень TTL 5 В, совместим с уровнем 3,3 В.
• Высокий уровень: больше 2 В.
• Низкий уровень: Менее 0,8 В.
• Диапазон входного напряжения: 0-5 В

16-канальный выходной канал:

• Выходное напряжение: 5 В уровень.
• Высокий уровень: больше 2,5 В.
• Низкий уровень: менее 0,5 В.
•  Максимальный выходной ток: 10 мА/РД.
•  Переключатель выходной мощности на автоматический сброс

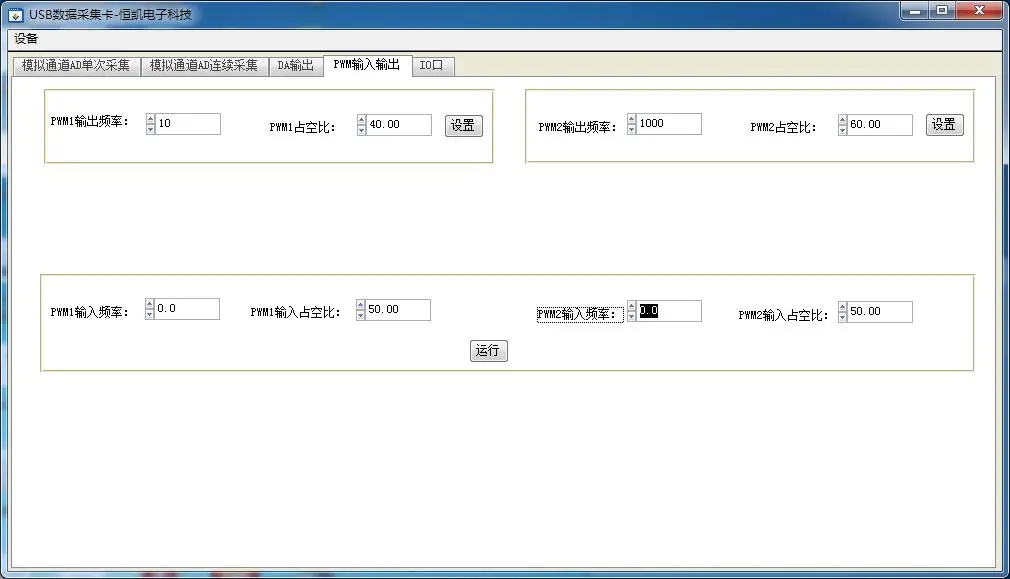

 2-стороннее 32-битное измерение ШИМ

• Уровень входного сигнала: такой же, как и вход переключателя.
•  Входное напряжение: уровень TTL, совместим с 3 вольт.
•  Высокий уровень: более 2 вольт.
•  Низкий: Менее 0,8 вольт.
• Диапазон входного напряжения: 0-5 вольт

 2 способа 32 бит ШИМ или одиночный импульсный выход

•  Справочные часы: 48 МГц.
• 32-битный таймер.
•  Выходное напряжение: 5 В уровень.
•  Высокий уровень: больше 2,5 В.
• Низкий уровень: менее 0,5 В.
•  Максимальный выходной ток: 10 мА/РД.

Поддержка программного обеспечения:

•  Поддержка операционной системы win2000 / winXP / Vista / Win7 (win8 может использоваться для привода win7)
• Посылка для разработки: драйвер, DLL функции библиотеки
•  Примеры: LabVIEW, labwindows / CVI
• Процедура тестирования

Другие характеристики

• Стандарт USB2.0
•  Рабочий ток: менее 500 мА.
•  Входное напряжение внешней мощности: 12 В, ± 5%.
• Размер внутренней платы: 11,6 см X 9,9 см
•  Размер монтажного отверстия: 7,96 см X 9,1 см, диафрагма: 3 мм
