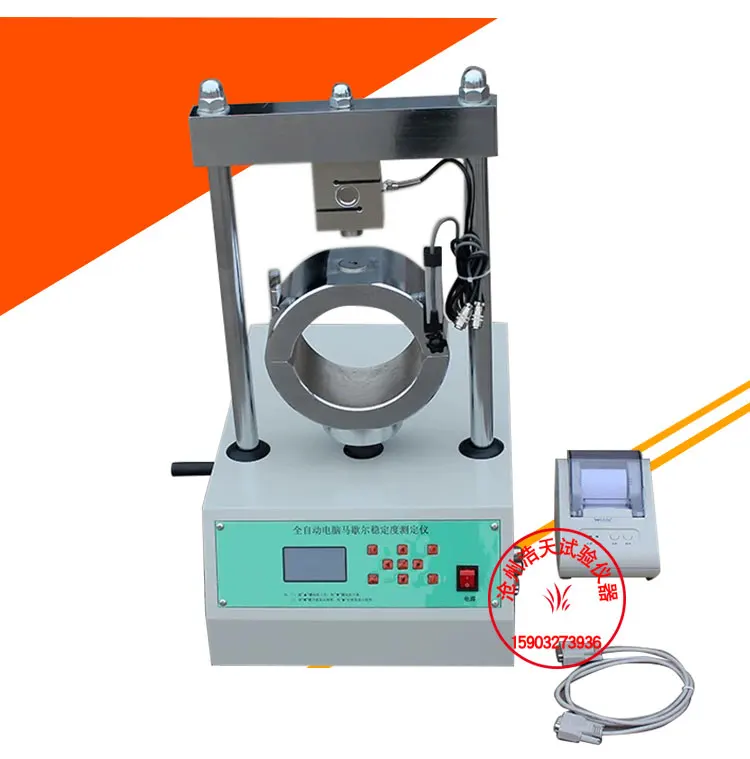

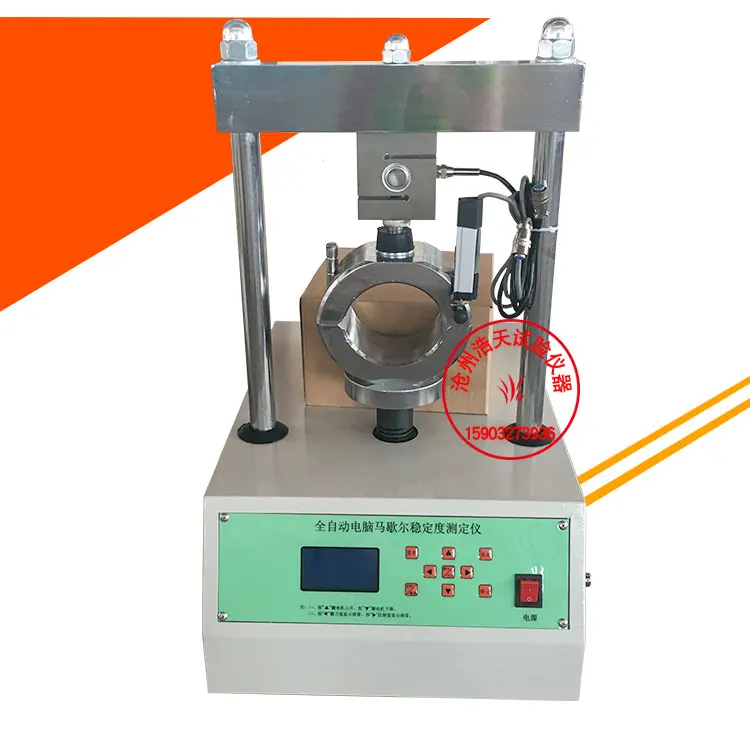

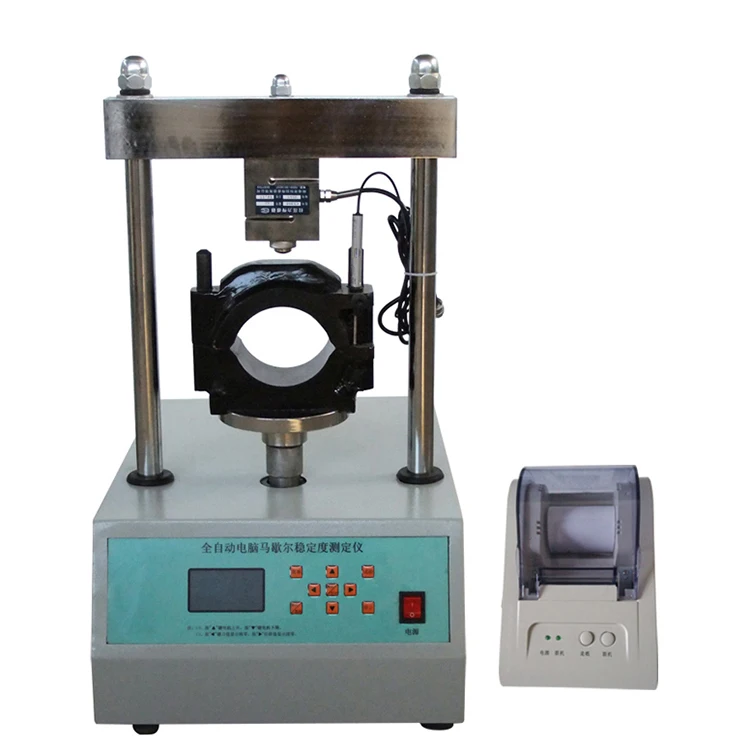

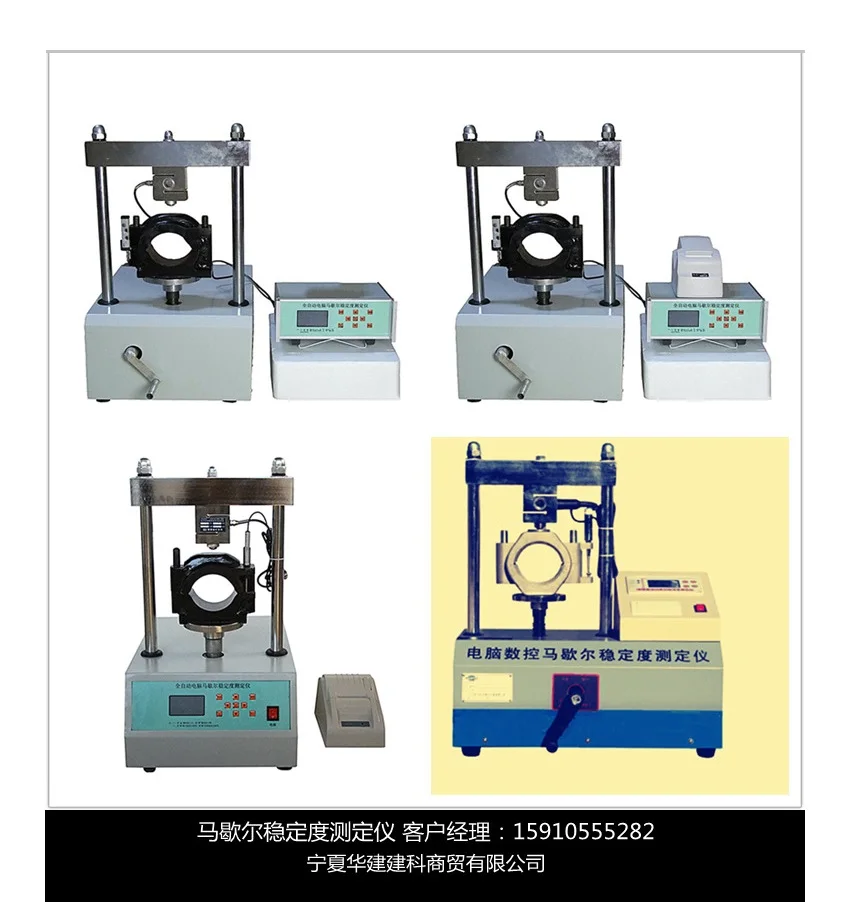

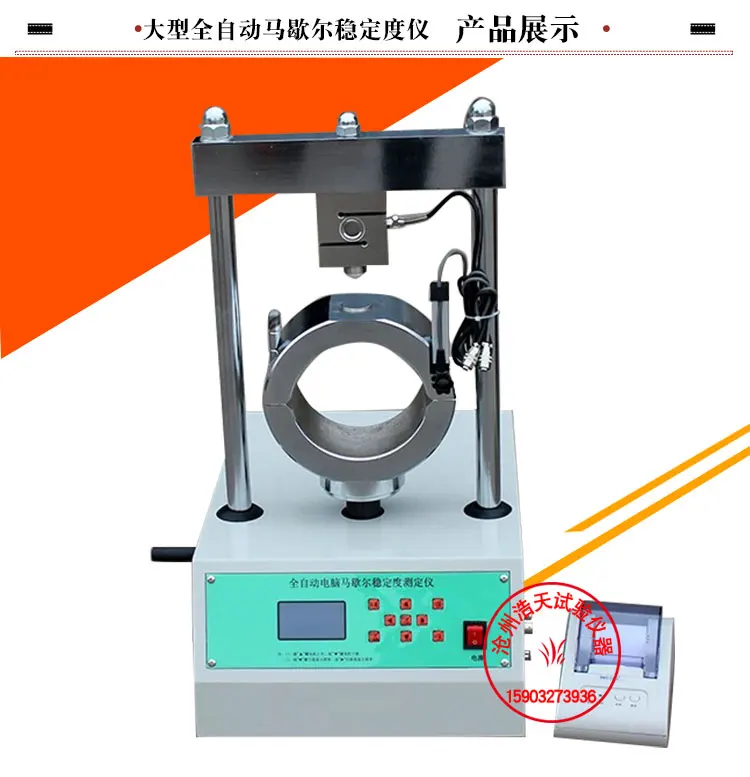

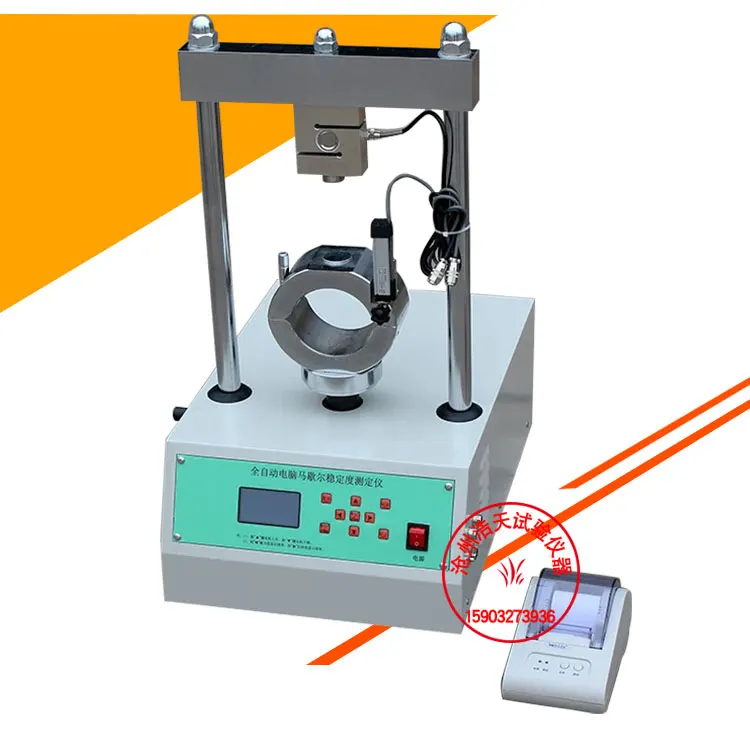

LWD-3 Автоматический цифровой дисплей Marshall тестер стабильности

  Продукт Параметры Классификация

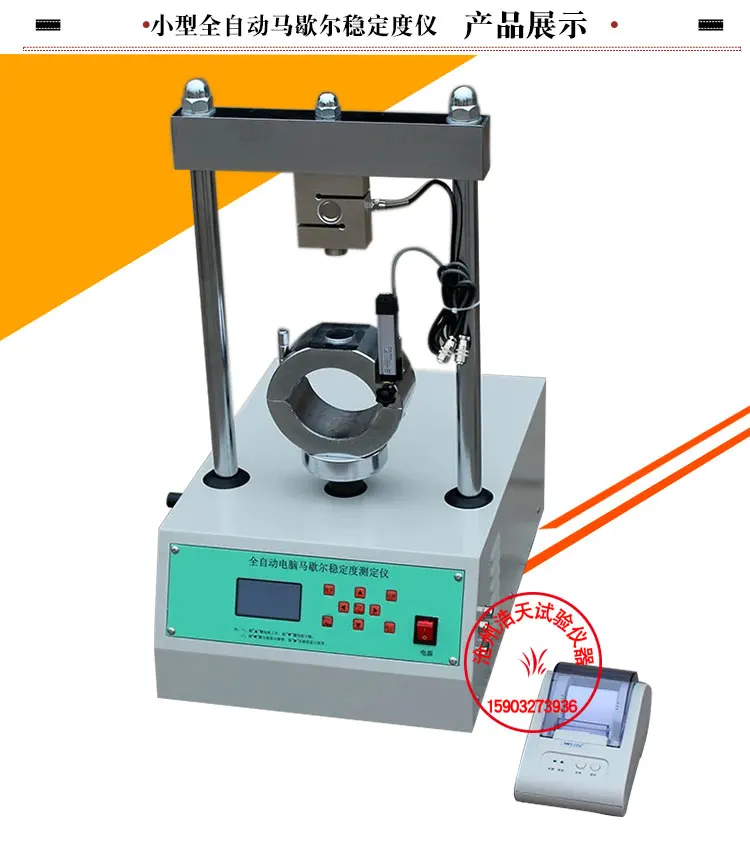

1. LWD-3A (Малый) (цилиндр: Φ101.6мм × 63,5 мм)
2. LWD-3B (большой) (цилиндр: Φ152.4мм × 95,3 мм)

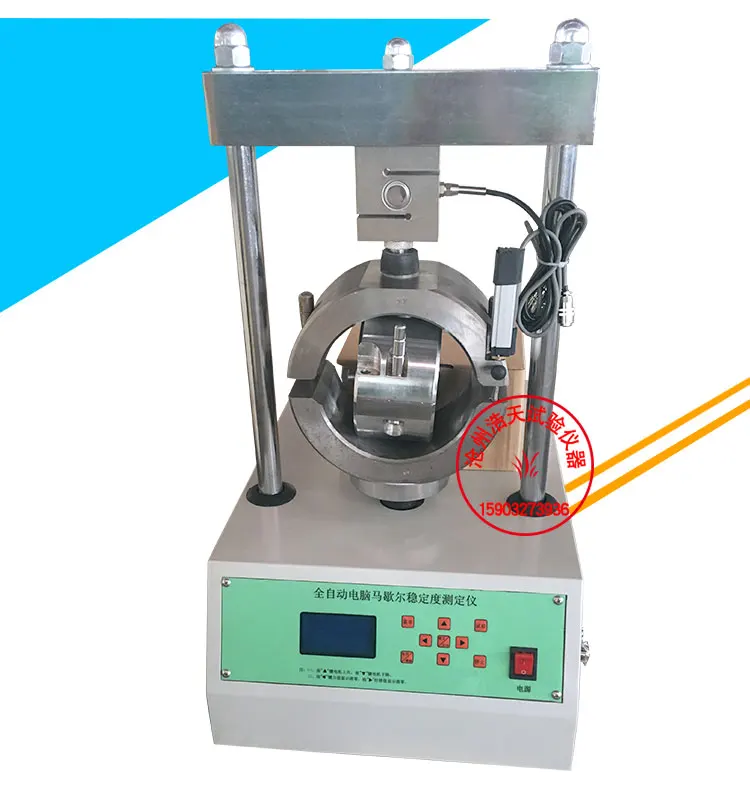

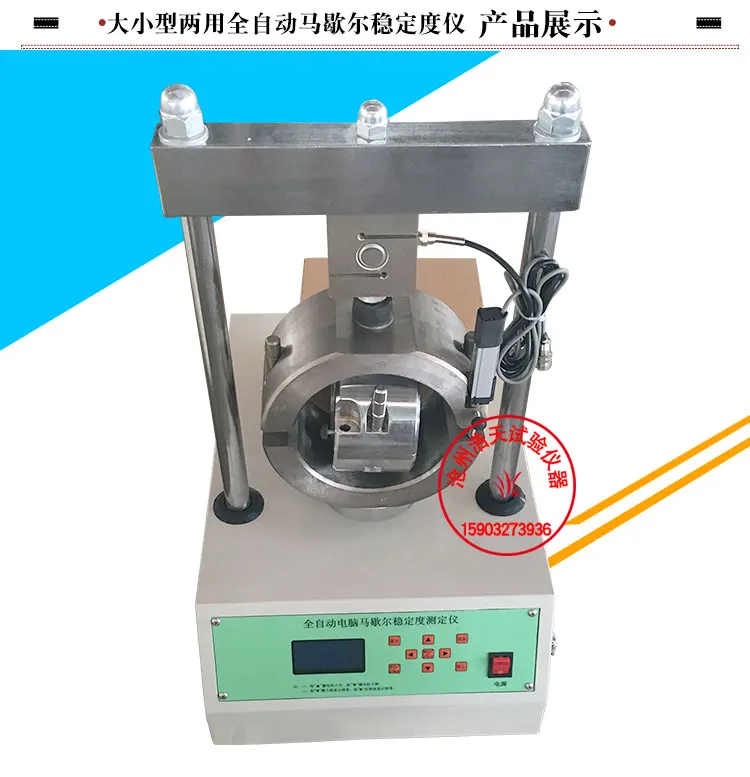

3. LWD-3C (большой и маленький двойного назначения)

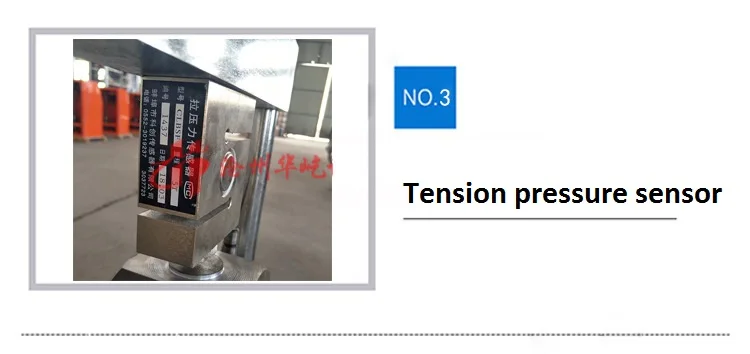

  Обзор: материнская плата   Этот инструмент был разработан в соответствии с T0709 стандартом испытаний на устойчивость асфальтовой смеси Маршалла в E20-2011 JTG «Правила тестирования дорожной инженерии и асфальтовой смеси» Министерства связи Китайской Народной Республики. Выполняйте смешанные пропорции конструкции асфальтовой смеси или контроль качества строительства асфальтового тротуара. Этот метод применяется к стандартному Marshall цилиндр, образец (Φ101.6mm × 63,5 мм) и большой Marshall цилиндр, образец (Φ152.4mm × 95,3 мм) формируется T0702 в JTG E20-2011 «Правила тестирования для инженерных дорог и асфальтовых смесей»).   Инструмент Состав:   Marshall автоматический тестер стабильности включает хост, Устройство измерения силы, измерительное устройство значения потока, печатное устройство и соответствующие аксессуары, которые используются для измерения стабильности и расхода в тесте Marshall. В то же время основной корпус этого Испытательного Прибора может завершить различные испытания, которые требуют вертикальной нагрузки, всего несколько изменений и аксессуаров.   Особенности:   1. Он может осуществлять автоматическую загрузку, автоматическое отключение, отображение данных, сбор данных, пиковую дискритацию, пиковую фиксацию и печать данных. 2. В цепи используется сильное и слабое разделение тока, цифровое и аналоговое разделение, электронные компоненты-jun продукты, широкий диапазон рабочих температур, стабильная рабочая производительность, хорошая повторяемость, сильная способность анти-помех. 3. Для обеспечения безопасности и надежности процесса тестирования используется Тройная функция самозащиты оборудования и программного обеспечения. Вся машина красивая и светильник. 4, используется концепция модульного дизайна, и каждый функциональный модуль является относительно независимым, что удобно для ремонта и обслуживания.   Инструкции по уходу за изделием   Заземляющий провод прибора должен быть заземлен перед использованием. Подключите соответствующие розетки, а затем включите хост после проверки. (Если напряжение сети низкое, помехи слишком велики или напряжение летучее, квалифицированный пользователь может быть оснащен источником питания для очистки переменного тока или UPS. Безусловное устройство регулятора напряжения переменного тока).   (I) инструкции по использованию дисплея и клавиатуры ввода:   В общей сложности отображается 8 цифр, разделенных на две группы. Во время испытания давление отображается слева, а значение потока отображается справа (см. Панель прибора); Есть шесть клавиатур, которые определяются для «калибровки времени», «эксперимента», «печати», «+/увеличения» и «-/вычитания». (Примечание: Тип 2 не имеет функции печати). После включения тестового инструмента, если погрузочная часть не находится на указанной высоте, нажмите кнопку «-/минус», чтобы переместить загрузочную часть вниз на указанную высоту. Нажмите кнопку «Тест», чтобы начать автоматическую загрузку и испытание. После испытания или когда давление превышает диапазон, прибор автоматически выгружает и опускает часть загрузки до указанной высоты. Когда давление превышает 30 кН, он будет отображать 99,99 в диапазоне.   (II) метод тестирования устойчивости асфальтовой смеси:   Подключите измерительную и контрольную часть инструмента к механической загрузочной части. После включения прибора в течение 15 минут поместите завершенный испытательный элемент между головками погрузки (без предварительного давления) и нажмите кнопку «Тест» после проверки. Загрузка загрузочной части автоматически контролируется. Сжатие и деформация тестового элемента непосредственно отображаются на дисплее до тех пор, пока тестовый элемент не будет сжат и разорван, и давление будет остановлено. На дисплее непосредственно отображается высокое давление тестового элемента и соответствующее значение потока. То есть, высокое давление zui и соответствующее значение потока. В то же время прибор автоматически контролирует загрузочное оборудование, чтобы опускаться до указанной высоты, что облегчает замену испытательных элементов.   (Ⅲ) Метод школьного времени:   Этот инструмент имеет высокоточные часы. Часы обычно настраиваются на фабрике и не должны регулироваться пользователем. Если время неверное, вы можете использовать следующие методы для настройки, нажмите кнопку «калибровка времени», год отображается в левом окне, дата отображается в правом окне, а затем нажмите кнопку «печать» для вспышки соответствующей цифровой трубки. Нажмите кнопку «+/увеличение», чтобы отрегулировать после завершения настройки, нажмите кнопку «печать», следующая цифровая трубка будет мигать, мигание последовательности «год, месяц, день, минуты и наконец нажмите кнопку «калибровка времени» для выхода.   (Ⅳ) Калибровка:   Нажмите и удерживайте кнопку печати, чтобы включить устройство и автоматически войти в состояние калибровки. Калибровка готова через 15 минут.   Основные технические показатели 1. Вертикальное повышение скорости тестового прибора лоток 50 ± 5 мм/мин 2. Расстояние перемещения лотка тестера 70 мм 3. Рабочий диапазон значения силы: 0 - 50.00kn 4. Рабочий диапазон значения потока: 0-20,00 мм 5. Точность измерения силы измерительного устройства ± 0.1kn 6. Значение потока измерительный прибор для измерения Точность 0,01 мм 7. Рабочее напряжение: 220 В переменного тока 8. Спецификация мотора: 220 В, 0,37 кВт, 1440 об/мин, Однофазное управление 9. Фиксированная нагрузка выпитого большого количества: 50 кН 10. Условия обслуживания: температура окружающей среды 0 ℃ - 60 ℃ относительная температура <85% Технические параметры тестера стабильности Marshall 1. Максимальная нагрузка: 30 кН; 2. Диапазон измерения: ≤ 40 кН; 3. Погрешность измерения: ≤ ± 0,1 кН; 4. Функция защиты от перегрузки: автоматическая защита, когда значение нагрузки превышает 39 кН; 5. Вертикальная деформация (значение потока): диапазон измерения 0-20 мм. Погрешность в измерениях ≤ ± 0,05 мм; 6. Нажмите скорость подъема: (50 ± 5) мм/мин; 7. Интерфейс связи: RS232 порт последовательной связи может общаться с компьютером; 8. Рабочее напряжение: 220 В переменного тока ± 10%, 50 Гц; 9. Температура окружающей среды: 0 ℃ ~ 60 ℃; 10. Размер границы: 600 мм × 380 мм × 840 мм (Д × Ш × В); 11. Мощность двигателя: 400 ~ 500 Вт; 12. Вес (нетто): 98 кг.
