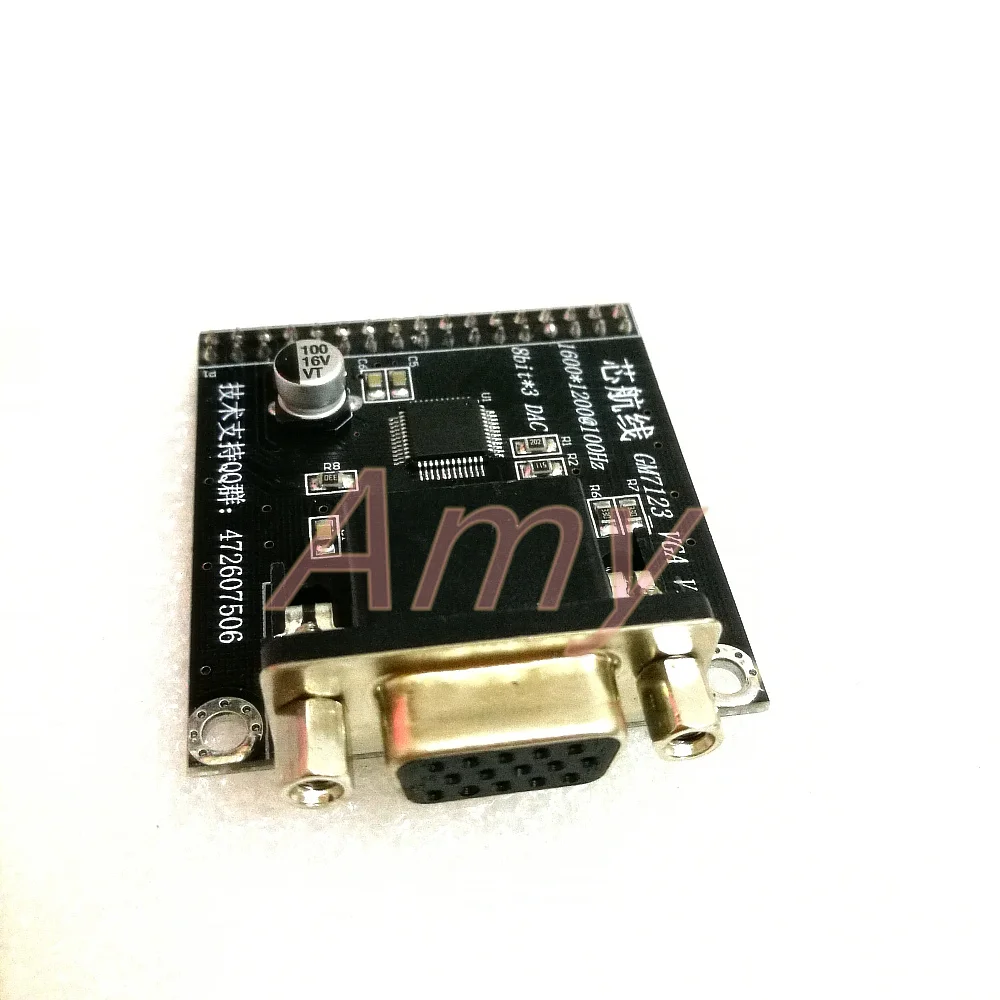

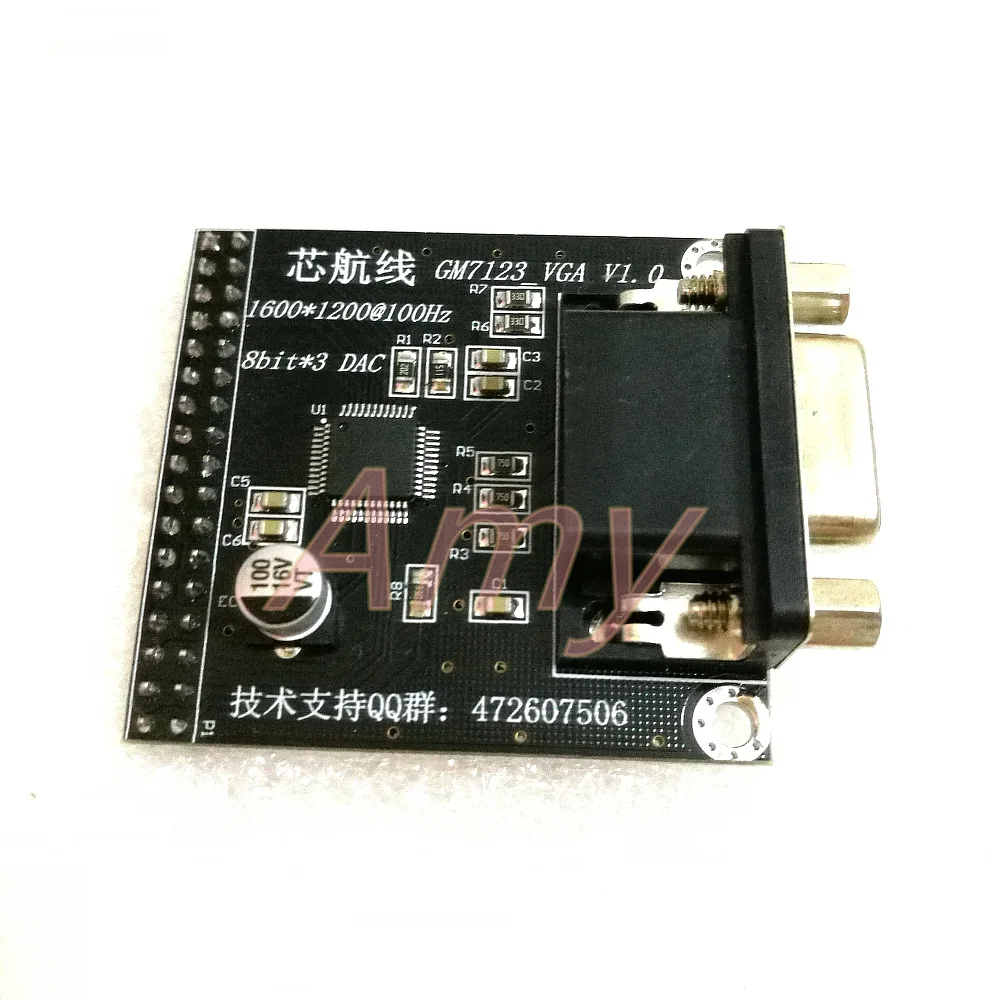

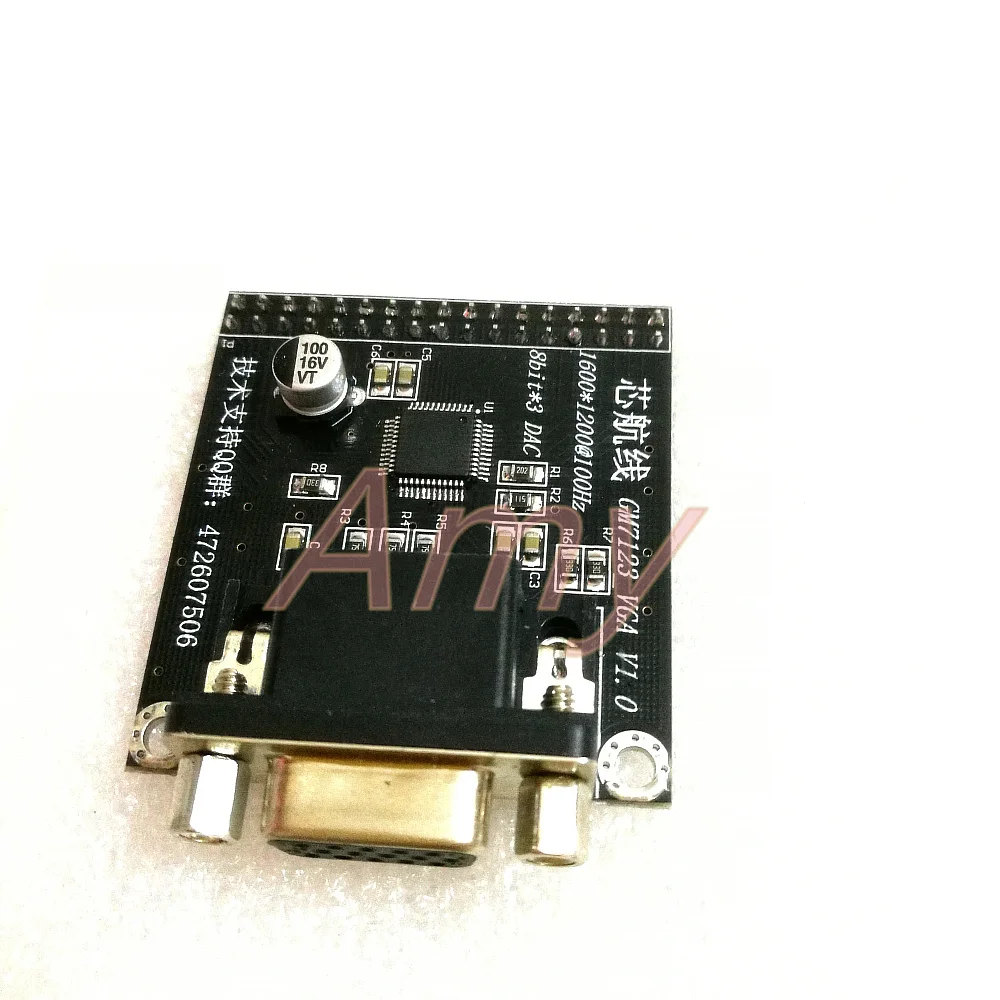

GM7123 VGA видео модуль соединен с FPGA Плата развития камеры|cap cap|cap knobcap c |

GM7123 VGA видео модуль соединен с FPGA Плата развития камеры|cap cap|cap knobcap c |

Функция качества:GM7123-это 3-канальный 10-битный высокоскоростной видеочип DAC с частотой 330 МГЦ. Он совместим со стандартным дифференциальным выходом RS-343A/RS-170, а выходной ток-от 2 мА до 26 мА. Вход совместим с уровнем TTL, внутренним эталонным напряжением 1,23 В, одним источником питания 3,3 В и упаковкой LQFP48. GM7123 поставляется с 3 отдельными 10 битными портами ввода данных, с синхронизацией сигналов управления видео и пустым управлением синхронизацией и отключением соответственно. Он сделан в процессе CMOS. Функциональный и контактный Совместимость ADV7123.A) Коэффициент конверсии 330 MSPSB) 3 10 бит DACC) Входной совместимый уровень TTLD) диапазон выходного тока DAC от 2 мА до 26 мАE) Встроенный контрольный источник напряженияF) Инкапсуляция LQFP48Разница между GM7123 и ADV7123Напряжение питанияНапряжение источника питания ADV7123 Совместимо с 5 В/3,3 ВНапряжение питания GM7123 поддерживает только 3,3 В.Ток питания в режиме ожиданияТипичное значение тока питания в режиме ожидания ADV7123 составляет около 2 мАТипичное значение тока питания в режиме ожидания GM7123 составляет около 0,2ма.Схематическая схема модуля вывода GM7123 VGA показана ниже.Использование ключевых точекВопросы, требующие вниманияС помощью модуля ADV/GM7123 для подключения стандартного дисплея VGA к выходному изображению VGA, мы должны отвечать следующим ключевым моментам:1, VGA_VS и VGA_HS отвечают всем видам стандартных стандартов синхронизации VGA. Стандартная синхронизация VGA, в дополнение к сегменту данных, а также заглушающему секцию и Секцию синхронизации, эти два сигнала должны быть настроены, чтобы полностью соответствовать стандартному времени VGA. В противном случае дисплей не будет отображаться и отображаться нормально.2. Сигнал часов должен удовлетворять требованию о частоте обновления 60 Гц. Например, для разрешения 800*600 @ 60 Гц, сигнал часов должен быть около 40 МГц, что позволяет очень небольшое отклонение, например, 39,2 МГц является приемлемым, но не слишком много, например, чтобы дать сигнал 30 МГц, дисплей не будет идентифицирован и отображен.3. Интерфейс VGA НЕ поддерживает другие нестандартные сроки, такие как 30 кадров, 20 кадров и другие ЖК-дисплеи, могут поддерживать скорость обновления. Часть MCU для вывода изображений с высоким разрешением, скорость обновления низкая, некоторые даже низкие до 5 кадров, которые могут быть поддерживаются ЖК-дисплеем перед интерфейсом RGB, но Невозможно отобразить интерфейс VGA.4, сигнал BLK должен быть подключен. Для некоторых процессоров или MCU с ЖК-драйверами сигнал подключается к DE pin драйвера ЖК-дисплея процессора.5. Если сигнал BLK не может быть генерирован, сигнал BLK может быть напрямую подключен к высокому уровню, и в течение пустого периода данные на линии передачи данных RGB будут 0.6, если содержимое дисплея появляется в части экрана, типичным явлением является то, что на изображении есть некоторые изменения цвета, появляется ненормальный цвет, эта ситуация часто вызвана тем, что диск (MCU или FPGA) Часовая линия и длина линии передачи данных приводят к большой разнице, сигнал часов может быть изменен (Назад), или при использовании. Метод ограничения заказа регулирует задержку передачи данных относительно сигнала часов. Модуль вывода GM7123 VGA выполняет функцию аналогового цифрового сигнала. Он не может завершить преобразование любого протокола связи и не может производить какой-либо сигнал последовательности времени, а также не нуждается в какой-либо конфигурации для использования. Поэтому необходимо разработать логику вождения в соответствии с временем работы VGA. Для дизайна драйвера VGA, пожалуйста, обратитесь к товарам, связанным с Xiaomei. (Примечание: следующий RGB [7 .. 0] описывает название модуля, а не имя чипа). Подключение RGB888 При использовании синхронизации интерфейса RGB888 вы можете подключиться следующим образом. Соединение RGB666При использовании синхронизации интерфейса RGB666 используется только R [7 .. 2], G [7 .. 2] и B [7 .. 2] для подключения данных RGB666, R [1 .. 0], G [1 .. 0], B [1 .. 0] подключены к GND (когда требования очень низкие, подвеска также находится в воздухе, не влияет на функцию, но не рекомендуется) Быть подключенным следующим образом.Соединение RGB565При использовании синхронизации интерфейса RGB565 используется только R [7 .. 3], G [7 .. 2] и B [7 .. 3] для подключения данных RGB565, R [2 .. 0], G [1 .. 0], B [2 .. 0] подключены к GND (когда требования очень низкие, подвеска также находится в воздухе, не влияет на функцию, но не рекомендуется) Быть подключенным следующим образом.Соединение RGB555При использовании синхронизации интерфейса RGB555 используется только R [7 .. 3], G [7 .. 3] и B [7 .. 3] для подключения данных RGB555, R [2 .. 0], G [2 .. 0], B [2 .. 0] подключены к GND (когда требования очень низкие, подвеска также находится в воздухе, не влияет на функцию, но не рекомендуется) Быть подключенным следующим образом.Модуль выбирает 8 бит трех каналов DAC чипа GM7123 в качестве порта ввода данных, и 2 бит отброшены. Поэтому по умолчанию поддерживается формат RGB888, то есть 24-битный цвет, качество этой графики достигло стандарта дисплея ПК. Модуль дает пользователям VGA_HS, VGA_VS, часы, BLK (пустой), R7 ~ R0, G7 ~ G0, B7 ~ B0, 3,3 V и GND сигналы. Для пользователей необходимо только правильно подключить эти сигналы и дать правильный стандартный сигнал VGA.В модуле используется двухрядный контактный интерфейс 2*17, верхний левый-1 фут.
