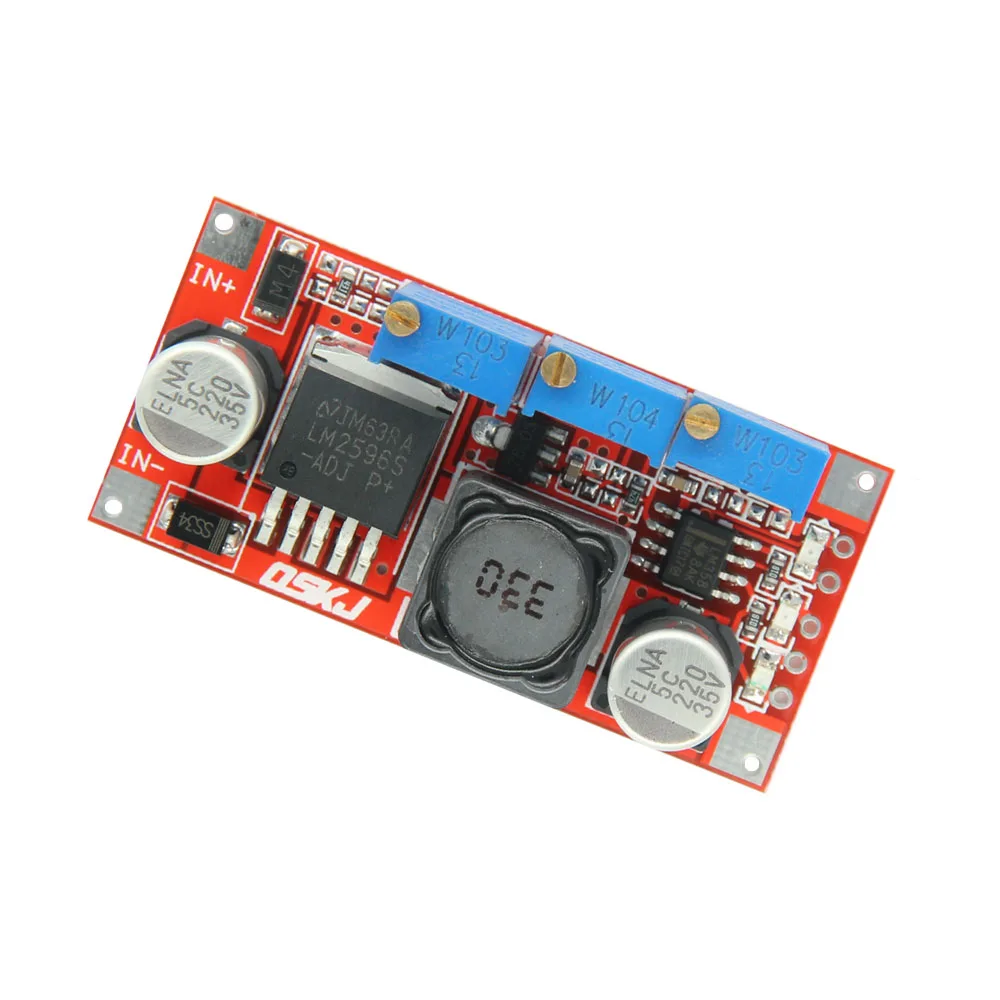

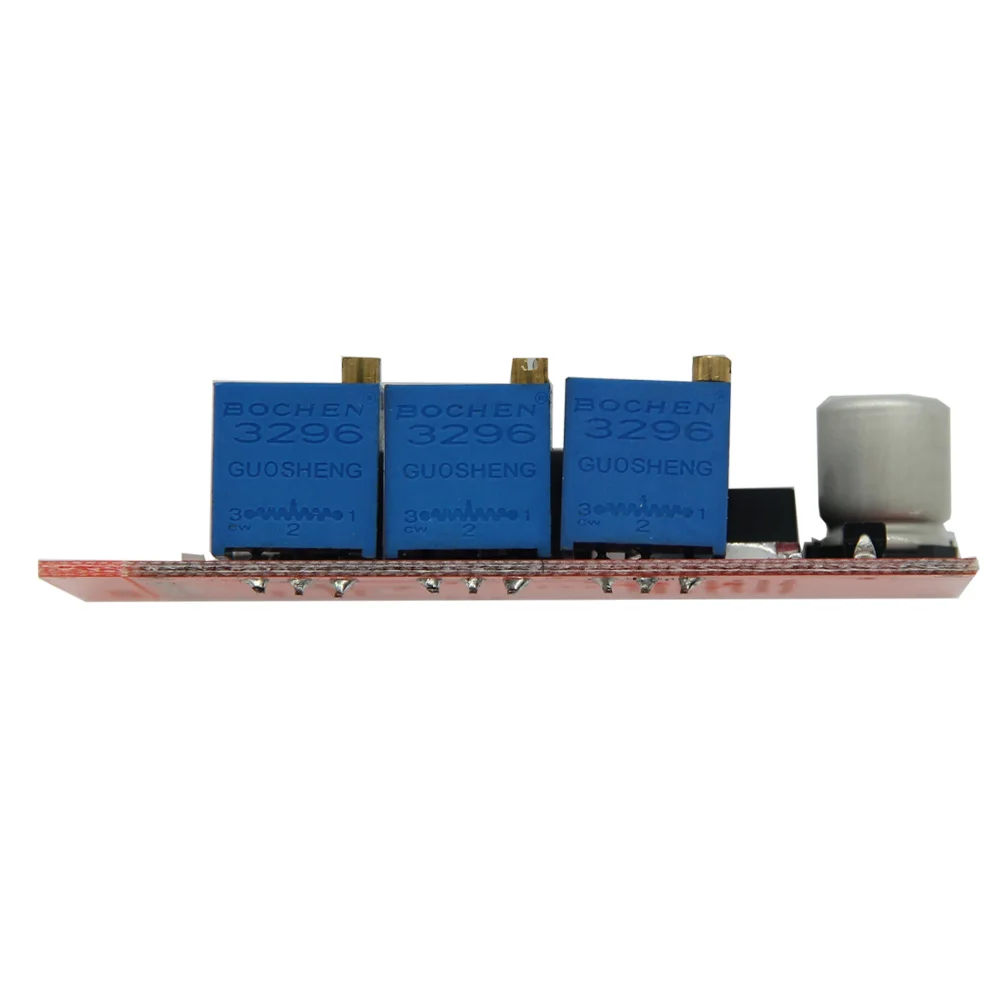

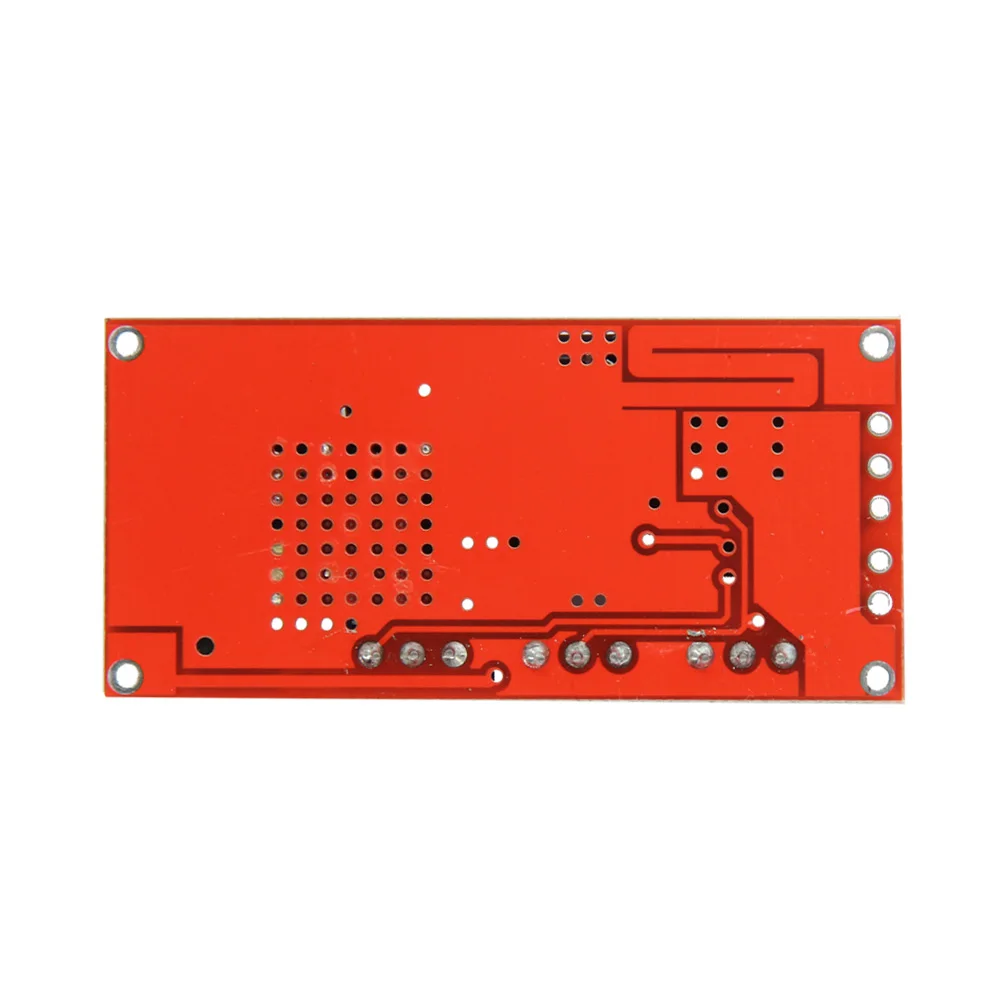

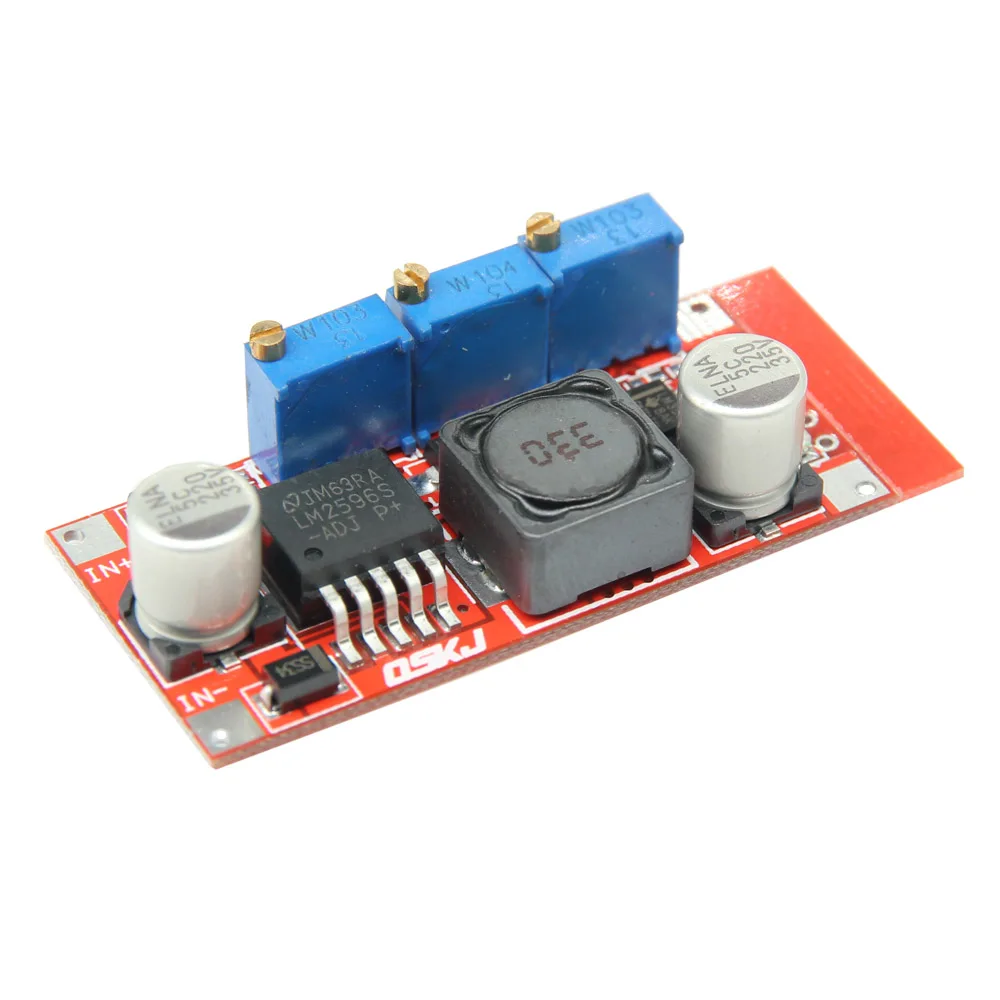

Понижающий Регулируемый Модуль питания постоянного тока LM2596 5 35 В до 1 25 30 в CC/CV

Понижающий Регулируемый Модуль питания постоянного тока LM2596 5 35 В до 1 25 30 в CC/CV

  Входное напряжение: 5-35 в Номинальный выходной ток: 3A Выходное напряжение: плавная регулировка от 1,25 V до 30V Отсева напряжение: 1,5 V, из-за снижения модуль, для того, чтобы обеспечить выход устойчивый. Следите за тем, чтобы не менее 1,5 V разности давлений. Этот продукт с индикаторной лампой постоянного тока, индикаторной лампой заряда, регулируемым током лампы ультра малого объема. Размер: 48 мм (Д) * 24 мм (Ш) * 11,4 мм (высота), не содержит потенциометра (включая высоту потенциометра 13 мм). Характер модуля: неизолированный понижающий постоянный ток. Модуль постоянного напряжения (CC CV). Модуля зарядки. Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В niCd и NiMH батареи (батареи) заряда, солнечные панели и ветряные генераторы. Выход напряжение: 1. Регулируется непрерывно (1,25-30 в регулируется); 2. Необходимо фиксированное выходное напряжение (в пределах от 1,25-30V Произвольный выбор). Регулируемый режим: правильно Подключите питание (7-35 в), а затем Отслеживайте выходное напряжение с помощью мультиметра и потенциометров (как правило, по часовой стрелке повышается, обратный понижение). Выход напряжение: плавная регулировка (1,25-30V регулировку нагрузки). Максимальный выходной ток: 3A, (пожалуйста, установите ребра более 15 Вт). Ток лампы поворота: значение постоянного тока * (1% - 100%), ток лампы поворота и связь значений постоянного тока, например, значение постоянного тока 3A, указатель поворота ток набор до 0,1 времен постоянный поток (0,1 * 3A = 0.3A), в тех случаях, когда стоимость в постоянного тока в 2A, Затем поверните ток лампы в 0,1 раза от постоянного потока (0,1 * 2A = 0.2A). Выпадающее напряжение: 2 в Выходная мощность: Естественное охлаждение 15 Вт Эффективность: 92% (максимум 92% (чем выше напряжение, тем выше эффективность) Выходная пульсация: полоса пропускания 20 м (только для справки) Вход 12V Выход 5V 3A 60mV (макс) Рабочая температура: Промышленный класс (от-40 ℃ до + 85 ℃) (температура окружающей среды превышает 40 градусов, пожалуйста, уменьшите энергопотребление или для усиления рассеивания тепла). Полная температура: 45 ℃ На холостом ходу, оборот в минуту (ток: типичный вкус 10mA (12V 4,2 V) Скорость регулирования нагрузки: + 1% Регулировка напряжения: 0.5% Скорость динамического отклика: 5% 200uS Индикатор: светильник с постоянным потоком красного цвета, светильник для зарядки красного цвета, светильник с индикатором зарядки синего цвета. Защита от короткого замыкания на выходе: Да, постоянный ток (настройка значения постоянного тока). Подключение: провод может быть сварен непосредственно в печатной плате. Батарея методы зарядки: 1. Определите напряжение поплавка и зарядный ток, необходимые для зарядки аккумулятора и входного напряжения модуля. 2. Регулируемый постоянный потенциометр, выходное напряжение регулируется до 3 В. 3. Используйте мультиметр 10A Измерение тока блок выходной ток короткого замыкания, между тем регулировка потенциометра постоянного тока, чтобы выходной ток достиг заданного значения тока. 4. Зарядки лампа сигнала поворота ток по умолчанию составляет 0,1 раз зарядный ток никель-металл-(текущее значение). Если вы желаете получить товар в коробке, регулировки поворота лампа текущий потенциометр, пожалуйста (как правило, не можно регулировать). 5. Регулируемый постоянный потенциометр для преобразования выходного напряжения в плавающее напряжение зарядки. 6. Подключите аккумулятор, чтобы попробовать зарядку (1, 2, 3, 4, 5 шагов-это Входная мощность модуля, не подключается к батарее). Светодиодный Режим постоянного тока: 1. Определите, что вам нужно управлять светодиодный ток и максимальное рабочее напряжение. 2. Регулировка постоянного потенциометра; 2, выходное напряжение регулируется до 3 В. 3. Используйте мультиметр 10A измерения тока блок выходной ток короткого замыкания, между тем регулировка потенциометра постоянного тока для достижения выходного тока светодиодный рабочий ток. 4. Регулируемый постоянный потенциометр для максимального рабочего напряжения на выходе светодиодный. 5. Подключен к светодиодный, попробуйте испытательный аппарат. (1, 2, 3, 4 шага-это Входная мощность модуля, выход без нагрузки, не подключенный к светодиодный лампам).     Посылка включает в себя:   1 шт. LM2596 DC-DC понижающий Регулируемый CC/CV модуль питания светодиодный драйвер
