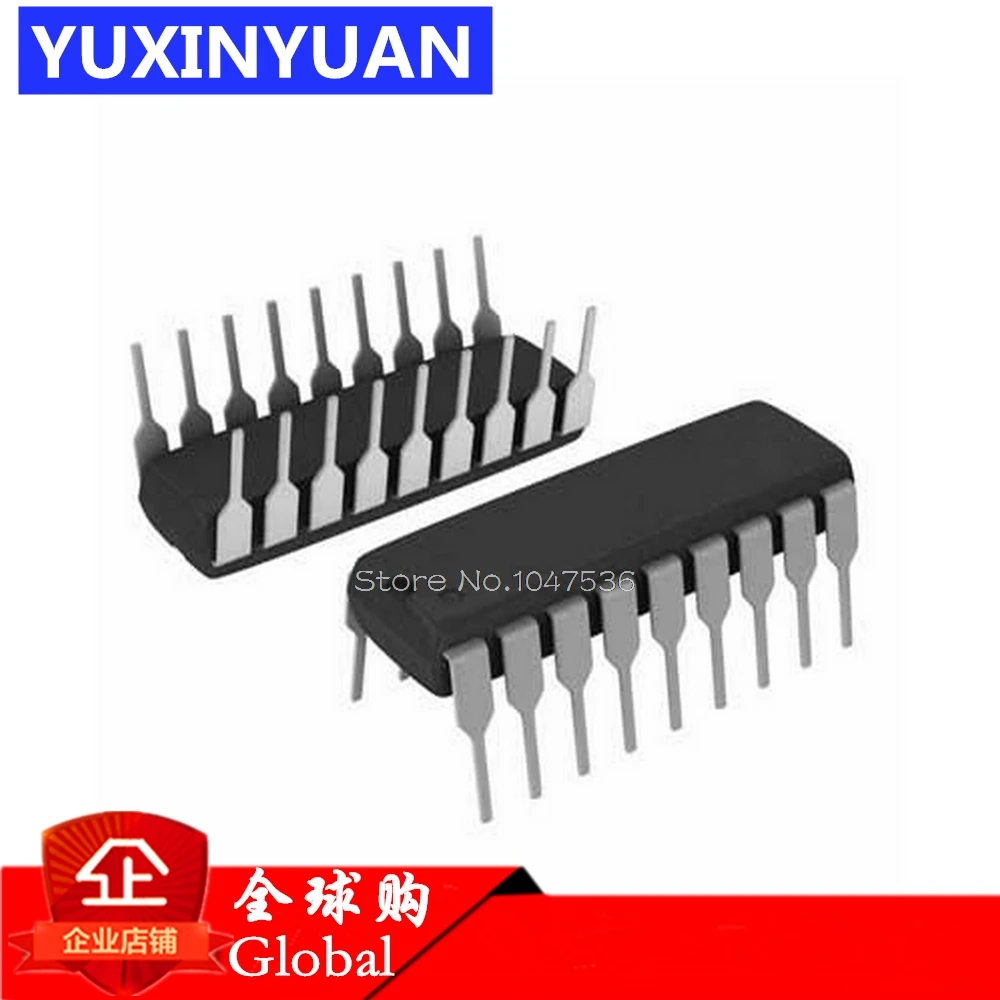

HM9102D HM9102 DIP18 DIP 18 телефонная стационарная IC 10 шт./лот|Интегральные схемы| |
250,43 руб.
Новое поступление

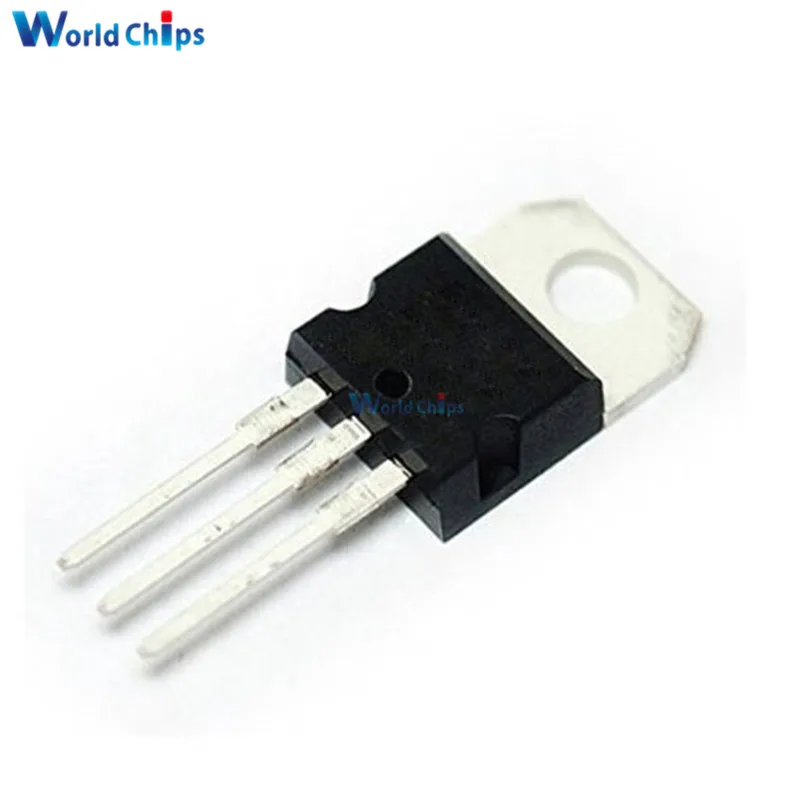

10 шт. регуляторы положительного напряжения L7812CV TO 220 L7812 LM7812 7812 12 В|regulator 12v| |
35,78 руб.
10 шт./лот S2S5A00F S2S5 2S5 SOP4 фотоэлектрический чип связи|Интегральные схемы| |
240,00 руб.

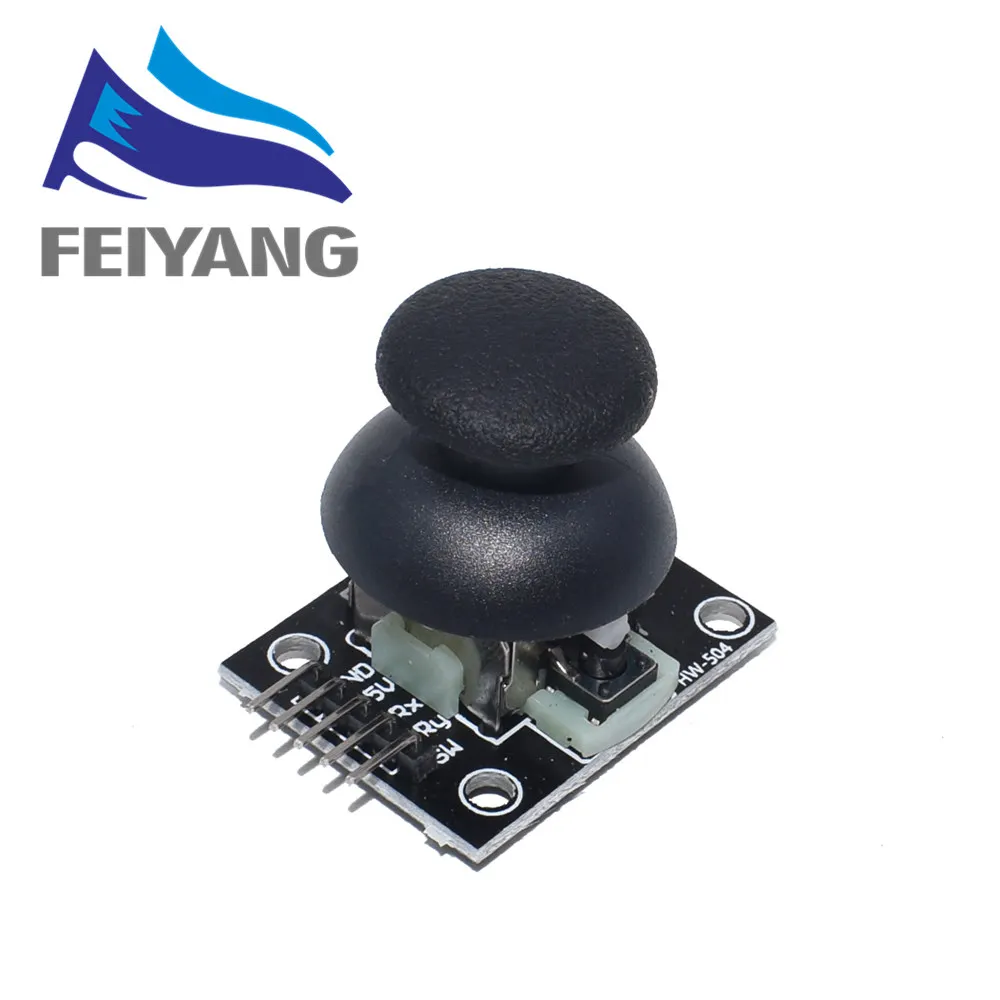

1 шт. высококачественный двухосевой модуль джойстика XY PS2 датчик рычага
35,03 руб.

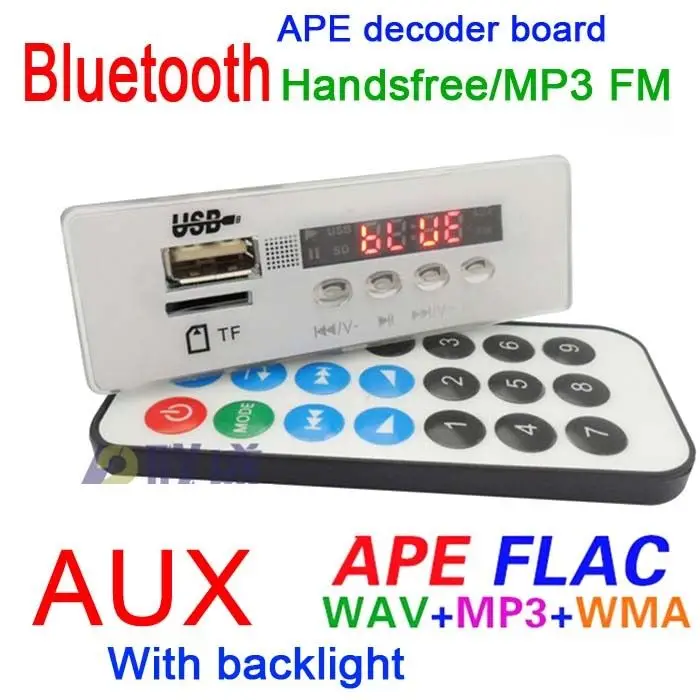

Цифровой светодиодный аудио декодер DC 5в 12в Bluetooth 4 2 громкая связь MP3 FLAC WAV WMA плата
846,71 руб.

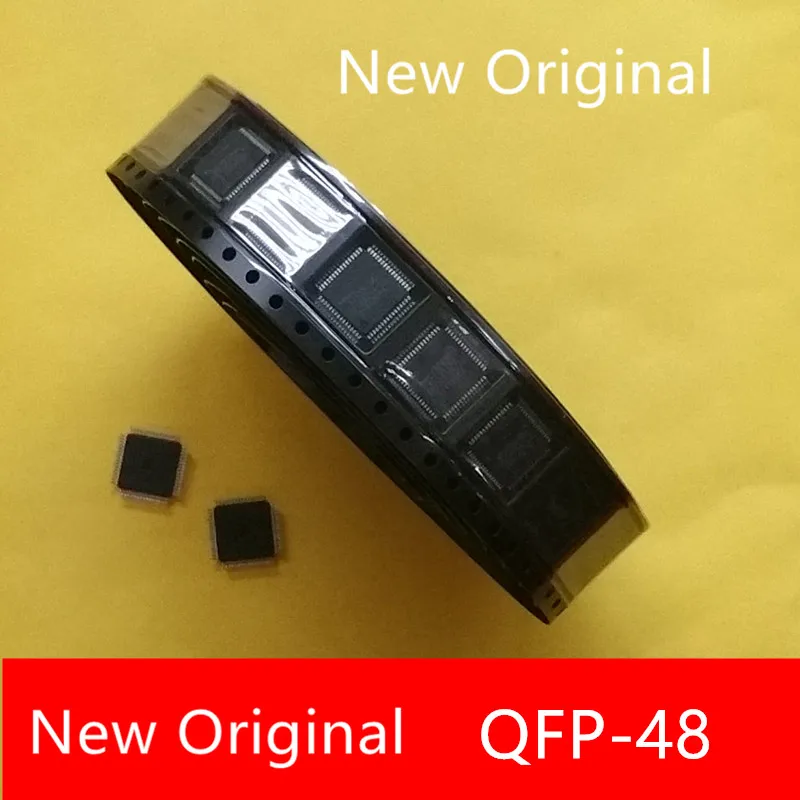

ALC663 GR (10 шт./лот) Бесплатная доставка QFP 48 100% Новый оригинальный компьютерный чип и
1 273,04 руб.
Замена лазера Len для RMC RL S880 Оптический Пикап RLS880 в сборе Bloc|lens replacement|lens laserlens optical |
1 420,62 руб.
10 шт. макетная плата 830 точечная Без припоя печатная для хлеба MB102 тестирование
1 438,50 руб.
Bulemon Store
Магазина Bulemon Store работает с 18.05.2011. его рейтинг составлет 95.67 баллов из 100. В избранное добавили 5474 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 977 наименований товаров, успешно доставлено 53474 заказов. 3094 покупателей оставили отзывы о продавце.
Характеристики
Макетная плата NanoPi NEO Air Allwinner H3 IoT четырехъядерная стандартная Bluetooth Wi Fi Super Raspberry
История изменения цены
*Текущая стоимость 2 980,61 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 3546.11 руб. | 3723.83 руб. | 3634.5 руб. |
| Feb-22-2026 | 3516.40 руб. | 3692.63 руб. | 3604 руб. |
| Jan-22-2026 | 2950.31 руб. | 3098.66 руб. | 3024 руб. |
| Dec-22-2025 | 3457.96 руб. | 3630.9 руб. | 3543.5 руб. |
| Nov-22-2025 | 3010.10 руб. | 3161.4 руб. | 3085.5 руб. |
| Oct-22-2025 | 3397.93 руб. | 3567.32 руб. | 3482 руб. |
| Sep-22-2025 | 3367.2 руб. | 3535.22 руб. | 3451 руб. |
| Aug-22-2025 | 3338.42 руб. | 3505.88 руб. | 3421.5 руб. |
| Jul-22-2025 | 3308.54 руб. | 3473.46 руб. | 3390.5 руб. |
Описание товара

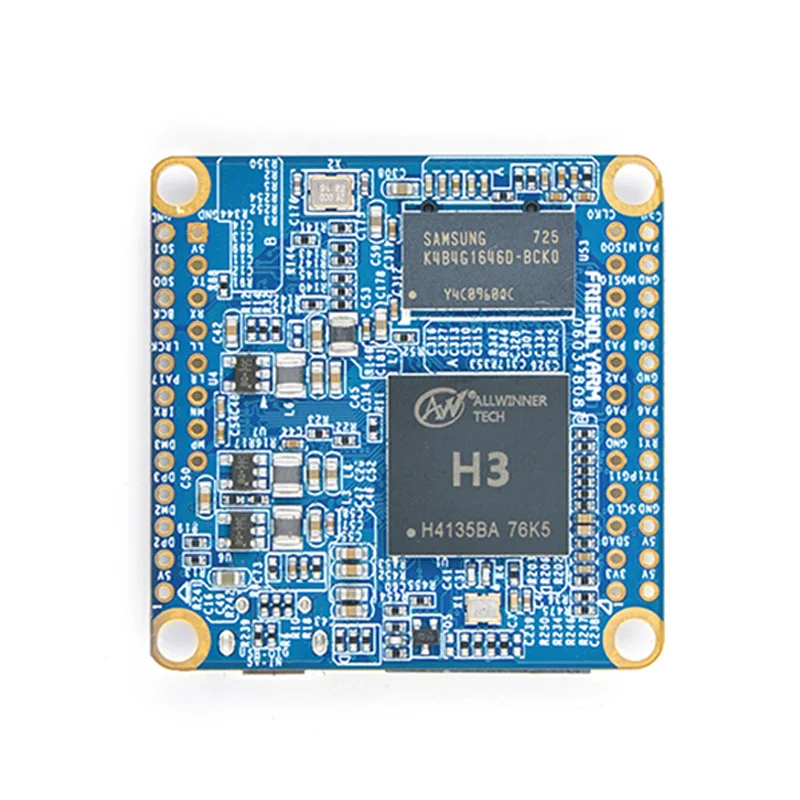

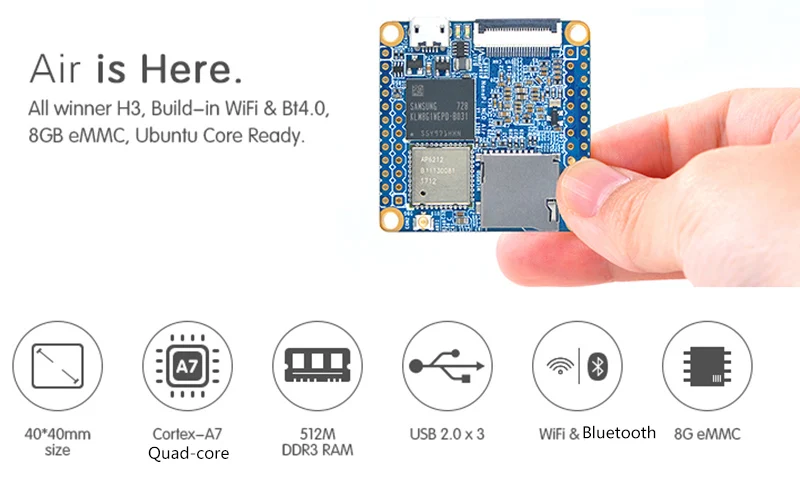

Дополнительная плата для разработки NanoPi:
NanoPi NEO Air бортовой Bluetooth Wifi Allwinner H3 Development Board IoTQuad-core Cortex-A7Супер Raspberry Pi NP002

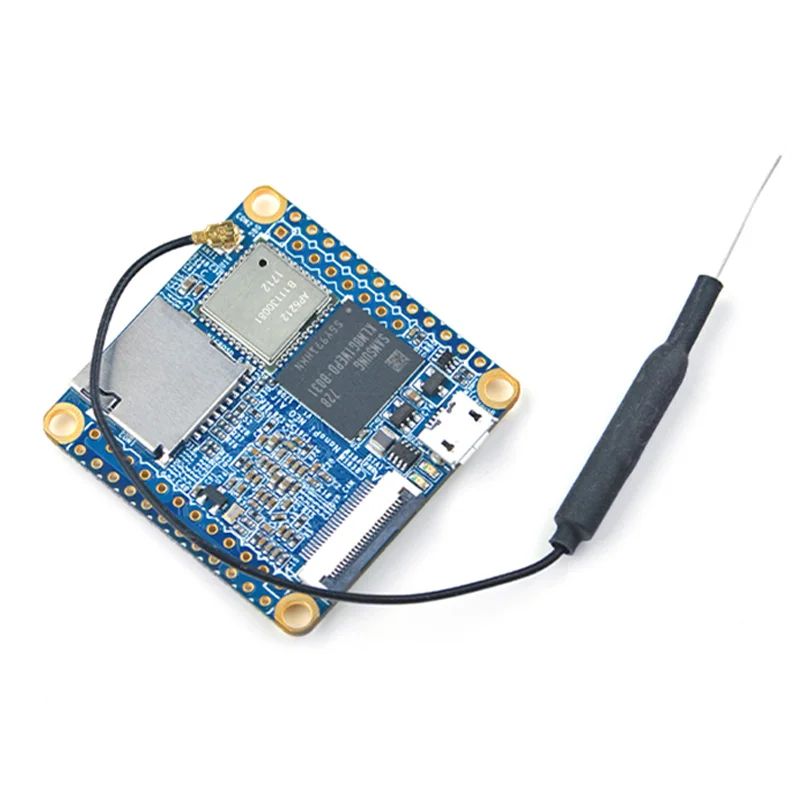

- NanoPi NEO Air является 40x40 мм с открытым исходным кодом доски рукоятки для производителей. Он использует Allwinner H3 4 ядра A7 процессор на 1,2 ГГц. Свои контакты совместимы с NanoPi NEO (в 1,2) и ее 24-штыревой разъём совместим с Raspberry Pi GPIO штыревой разъём s.
- NanoPi NEO AIR оснащен 512M 16 бит оперативной памяти DDR3, 8G eMMC и одним слотом MicroSD. Он имеет WiFi и Bluetooth и DVP Интерфейс камеры (YUV422). Интерфейс DVP камеры может поддерживать модуль камеры friendlyarm 5M-pixel
- Он имеет улучшенную схему мощности и лучшую теплоотдачу.

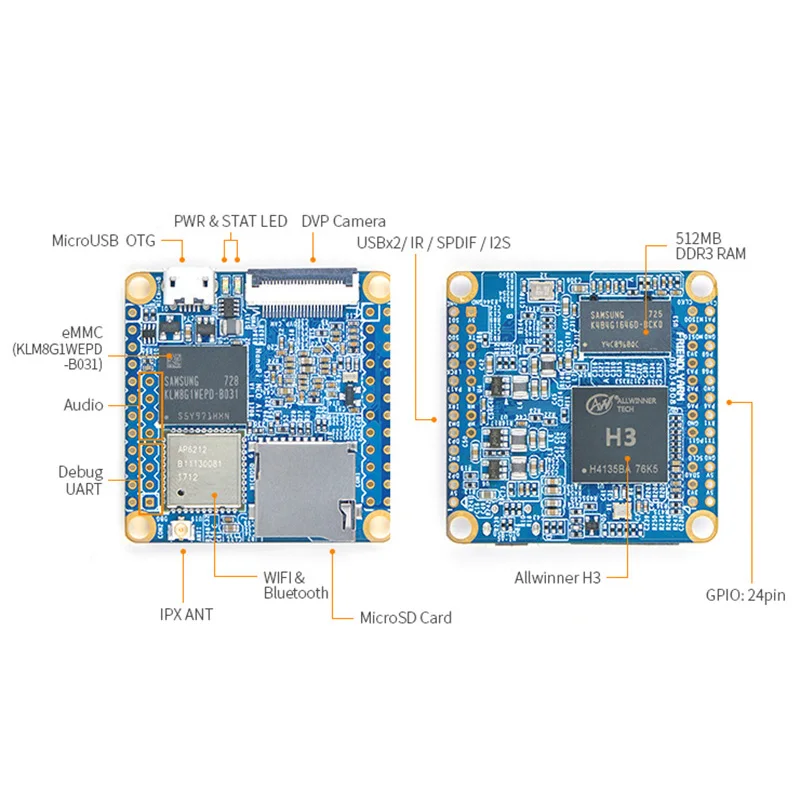

Аппаратные средства Технические характеристики:
- Процессор: Allwinner H3, четырехъядерный процессор Cortex-A7 до 1,2 ГГц
- DDR3 RAM: 512M
- Хранение: 8G eMMC
- Wi-Fi: 802.11b/g/n
- Bluetooth: 4,0 Двойной мод
- MicroUSB: OTG и вход питания
- Слот MicroSD x 1
- Отладка последовательного Порты и разъёмы: 4Pin, 2,54 мм Шаг штыревой разъём
- GPIO1: 2,54 мм интервал 24pin, он включает в себя UART,SPI,I2C,GPIO
- GPIO2: 2,54 мм Шаг 12pin, она включает в себя USBx2, ИК, SPDIF,I2S
- Размер печатной платы: 40x40 мм
- PCB слой: 6
- Источник питания: 5 В/2 а постоянного тока
- ОС/программное обеспечение: u-boot, UbuntuCore
- Вес: 7,5 г (без ПИН-заголовки)
-
-

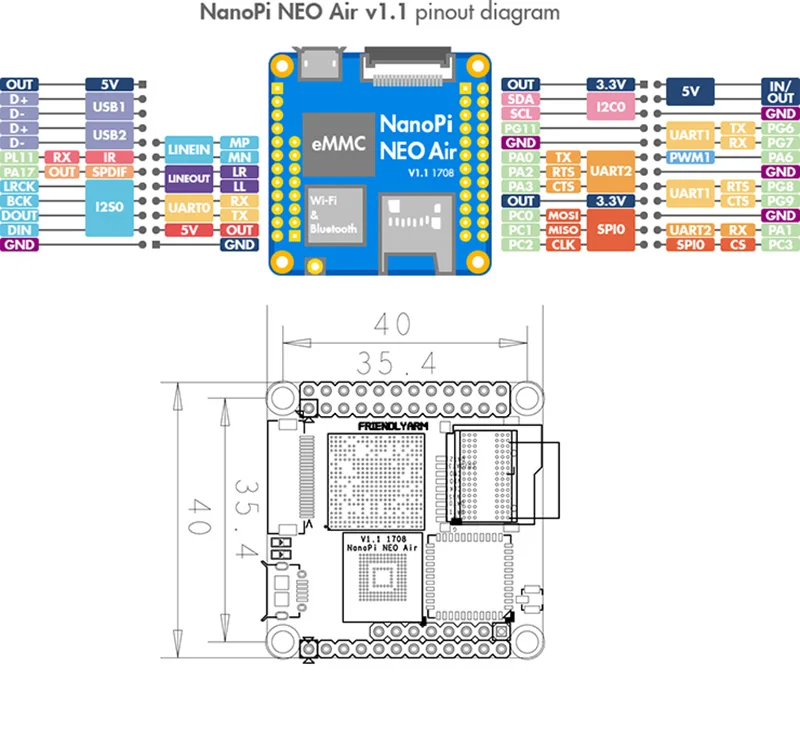

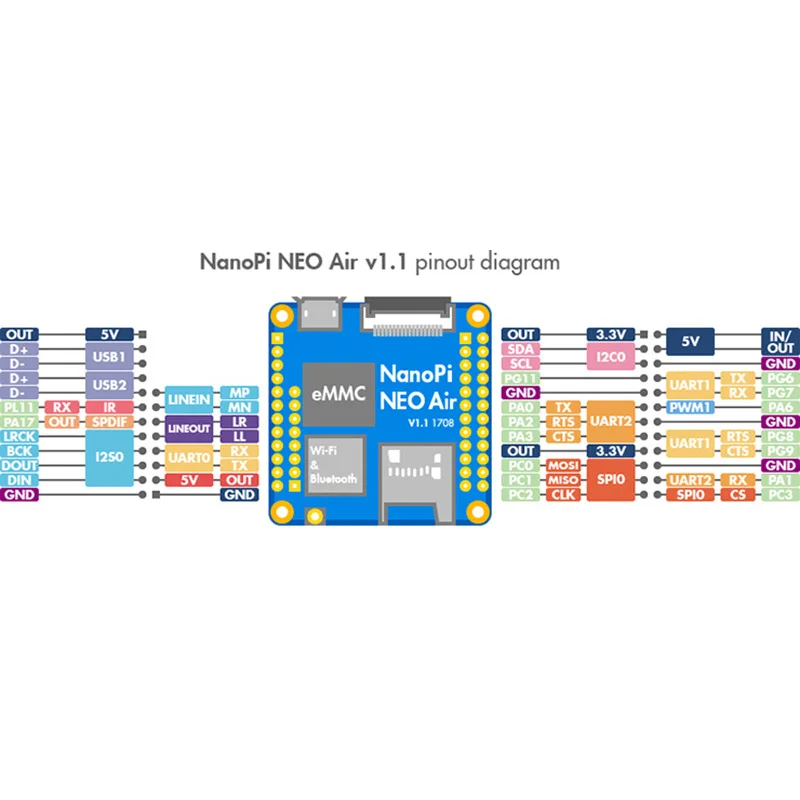

GPIO определение типа:
Pin # Название Linux gpio Pin # Название Linux gpio 1 SYS_3.3V 2 VDD_5V 3 I2C0_SDA / GPIOA12 4 VDD_5V 5 I2C0_SCL / GPIOA11 6 GND 7 GPIOG11 203 8 UART1_TX / GPIOG6 198 9 GND 10 UART1_RX / GPIOG7 199 11 UART2_TX / GPIOA0 0 12 GPIOA6 6 13 UART2_RTS / GPIOA2 2 14 GND 15 UART2_CTS / GPIOA3 3 16 UART1_RTS / GPIOG8 200 17 SYS_3.3V 18 UART1_CTS / GPIOG9 201 19 SPI0_MOSI / GPIOC0 64 ГБ 20 GND 21 SPI0_MISO / GPIOC1 65 22 UART2_RX / GPIOA1 1 23 SPI0_CLK / GPIOC2 66 24 SPI0_CS / GPIOC3 67 USB/I2S/IR определение:
Pin # Название Описание продукта: 1 VDD_5V 5V Мощность вне 2 USB-DP2 USB2 DP сигнала 3 USB-DM2 USB2 сигнала DM 4 USB-DP3 USB3 DP сигнала 5 USB-DM3 USB3 сигнала DM 6 GPIOL11/IR-RX GPIOL11 или ИК приемный 7 SPDIF-OUT/GPIOA17 GPIOA17 или SPDIF-OUT 8 PCM0_SYNC/I2S0_LRC I2S/PCM частота образцов/Синхронизация 9 PCM0_CLK/I2S0_BCK I2S/PCM частота образцов часов 10 PCM0_DOUT/I2S0_SDOUT I2S/PCM серийный Bata выход 11 PCM0_DIN/I2S0_SDIN I2S/PCM серийный ввод данных 12 GND С напряжением 0 В Порт отладки (UART0)
Pin # Название 1 GND 2 VDD_5V 3 UART_TXD0 / GPIOA4 4 UART_RXD0 / GPIOA5 / PWM0 Аудио Порты и разъёмы:
Pin # Название Описание продукта: 1 LL Линейный выход, выход левого канала 2 LR LINEOUTR, линейный выход правого канала 3 Micn MICIN1N, отрицательный вход микрофона 4 Micp MICIN1P, положительный вход микрофона
- DVP камера IF Pin Spec
-
-
Pin # Название Описание продукта: 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 SYS_3.3V 3,3 V выходная мощность, к адаптеру камеры модули 7,9,13,15,24 GND Gound, с напряжением 0 В 3 I2C2_SCL I2C часы сигнала 4 I2C2_SDA I2C сигнал передачи данных 5 GPIOE15 Регулярные GPIO, управляющие сигналы на выходе к модулям камеры 6 GPIOE14 Регулярные GPIO, управляющие сигналы на выходе к модулям камеры 8 MCLK Часы сигналы на выходе к модулям камеры 10 NC Не подключен 11 VSYNC Вертикальная синхронизация с ЦП от модулей камеры 12 HREF/HSYNC HREF/HSYNC сигнал к ЦП от модулей камеры 14 Pclk PCLK сигнал на ЦП от модулей камеры 16-23 Данные bit7-0 Данных сигналов -
Примечания:
- 1. SYS_3.3V: 3,3 V Выходная мощность 2. VDD_5V: 5 В вход/выход питания. Когда напряжение больше, чем MicroUSB, включите плату, в противном случае плата будет принимать питание от MicroUSB. Вход диапазон: 4,7 ~ 5,6 V 3. Все сигнала штифты 3,3 V, выходной ток 5mA, может управлять небольшой нагрузке модули, ввода-вывода не может нести нагрузку
1 *NanoPi NEO Air Development Board
