| Описание: |
1: dc 12 В блок питания (диапазон напряжения 9-13 В, 5 В версия может быть настроена)
2: Резервный ток (все реле закрыты) 7-8ма, 1 реле открытого 40мА, 2 реле открытые 73ma
3: "открытые" "близкие" "моментальные" "самозапирающиеся" "интерлок" "задержка" 6 команды
4: два режима управления в режиме управления: в команде команд и MODBUS RTU
5: под командованием, максимальная задержка составляет 9999 секунд
Под командой modbus максимальная задержка составляет 255 секунд
6 в командах может быть сделан последовательный гипертерминал (Serial Assistant), введите;
Команды modbus могут быть сделаны serial HyperTerminal (Serial Assistant) или "опрос modbus", введите;

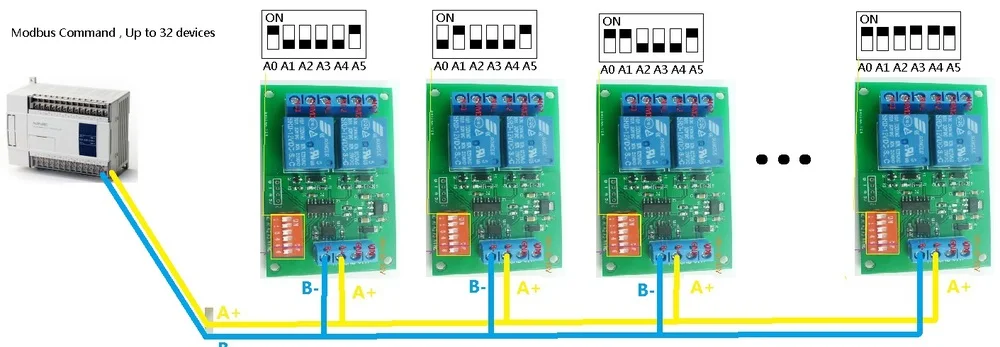

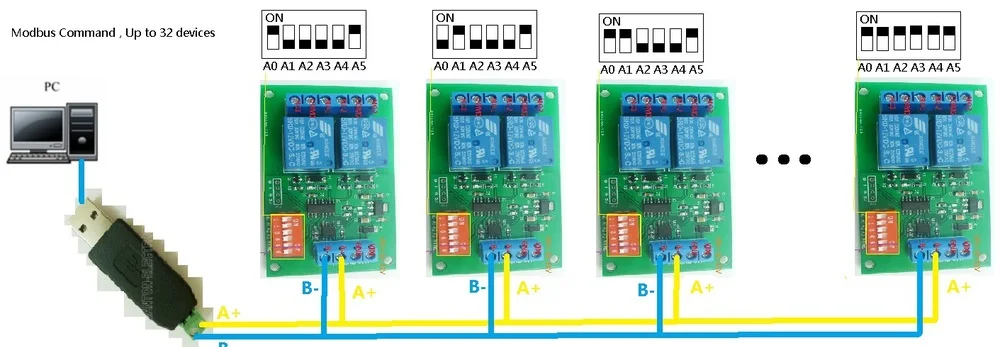

7 в режиме команды modbus он может поддерживать до 32 устройств параллельно

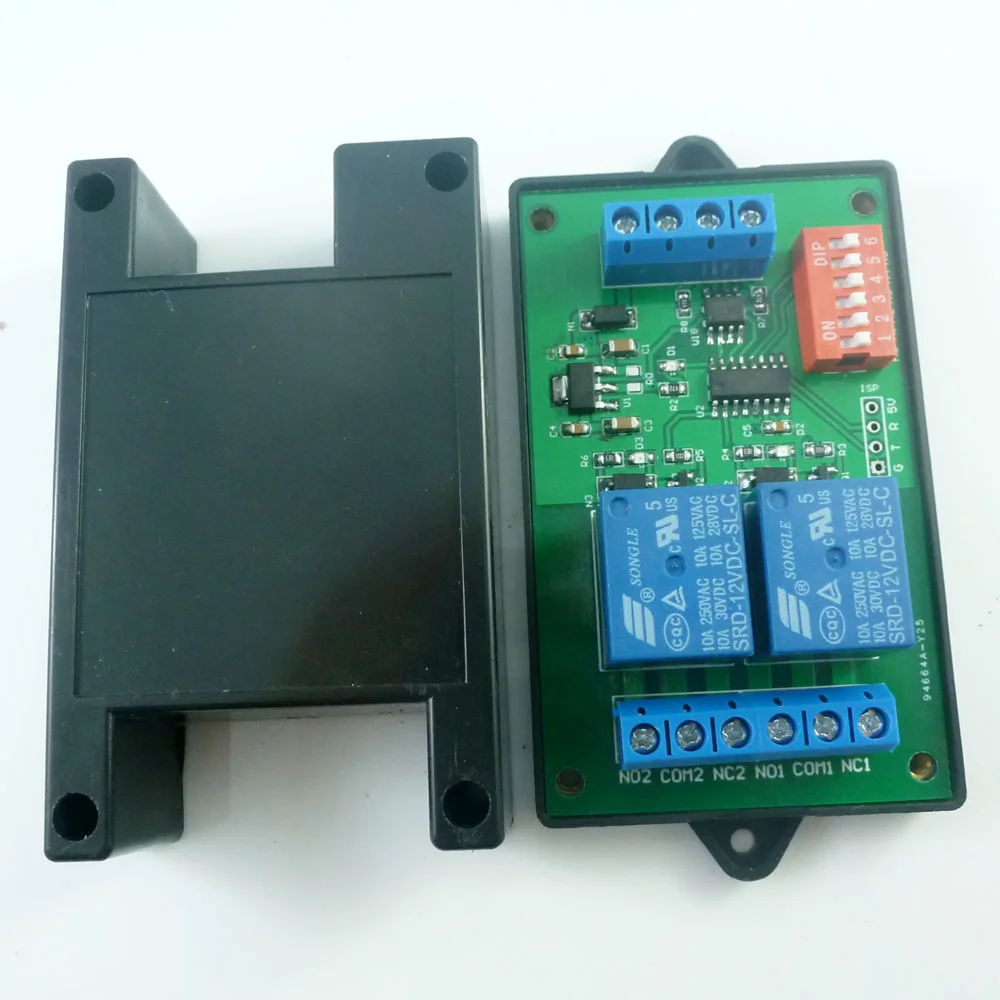

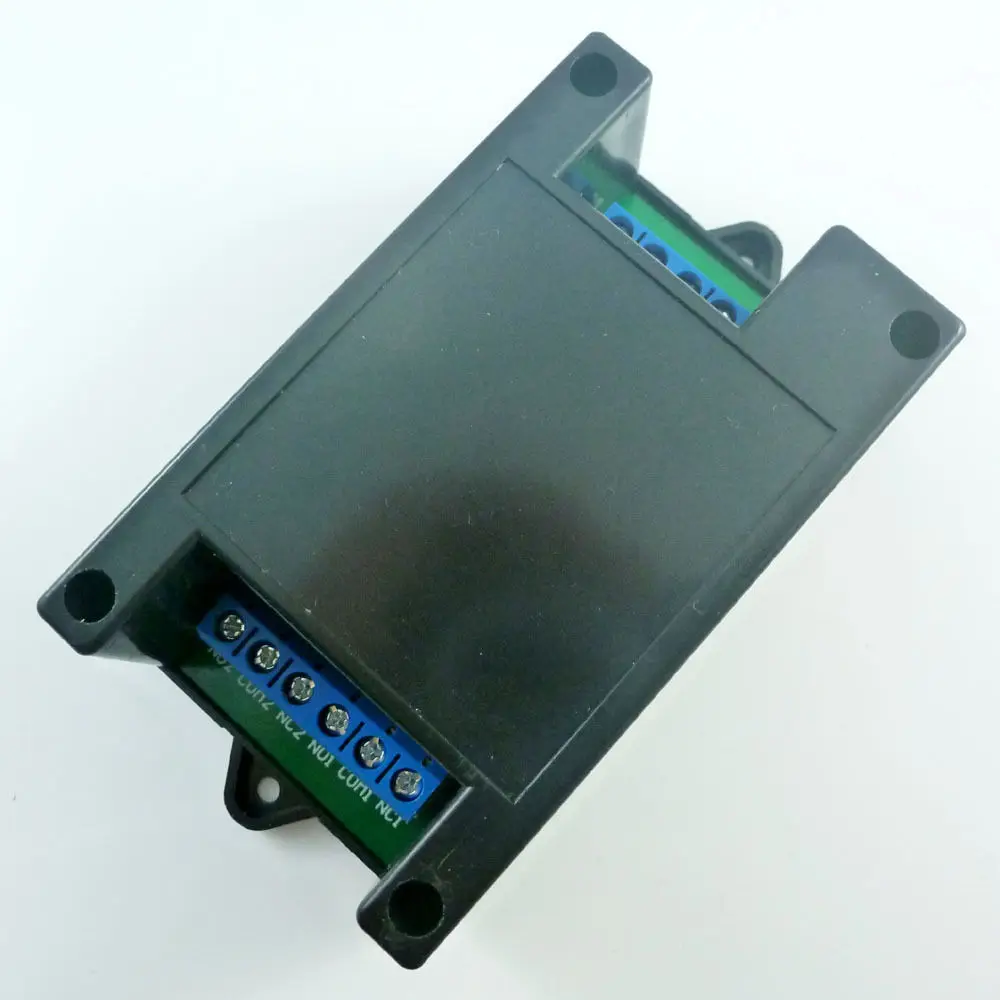

8 Размер: 79*47.5*19.5 мм (без учета оболочки),81*50*32 мм (включая оболочку);
9 Вес: 40 г (без учета оболочки),72 г (включая оболочку);
10 Максимальная нагрузка: 10A/250vac, 10A/125vac, 10A/30В dc, 10A/28В, 10A/12VDC
Представьте следующую информацию:

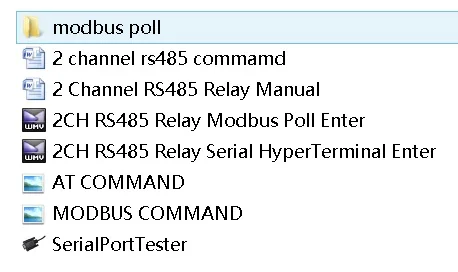

Щелкните здесь для Подробные инструкции
Схема:

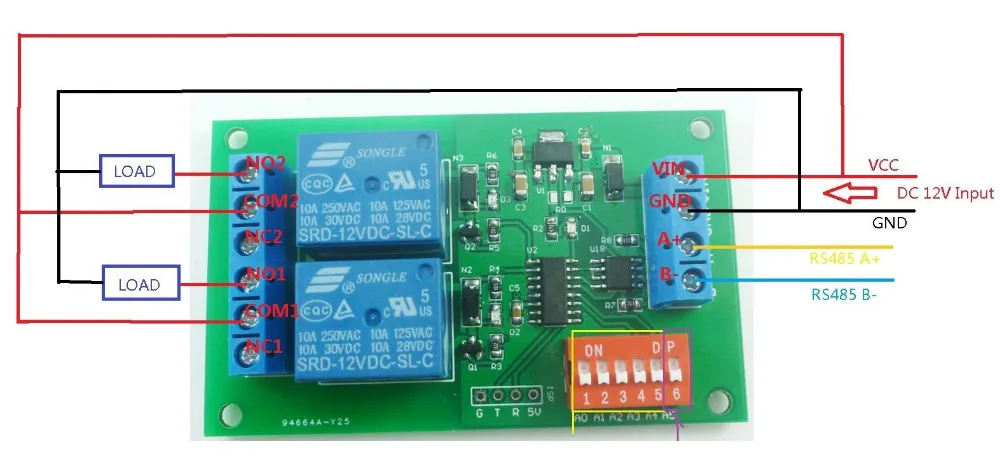

1 DC 12 В блок управления, схема проводки ниже. "Нагрузка" может быть камерой, светодиодными лампами, вентиляторами, моторами и другими DC 12 В оборудованием

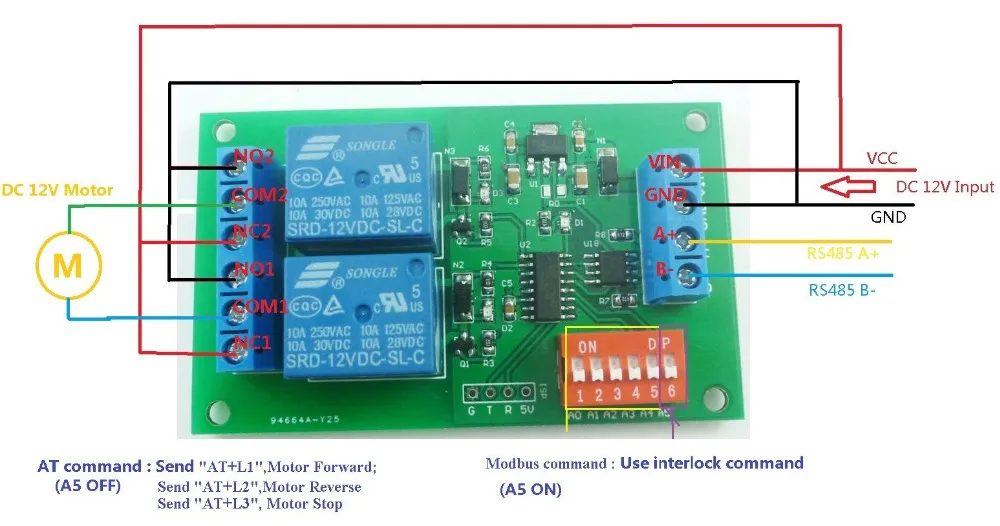

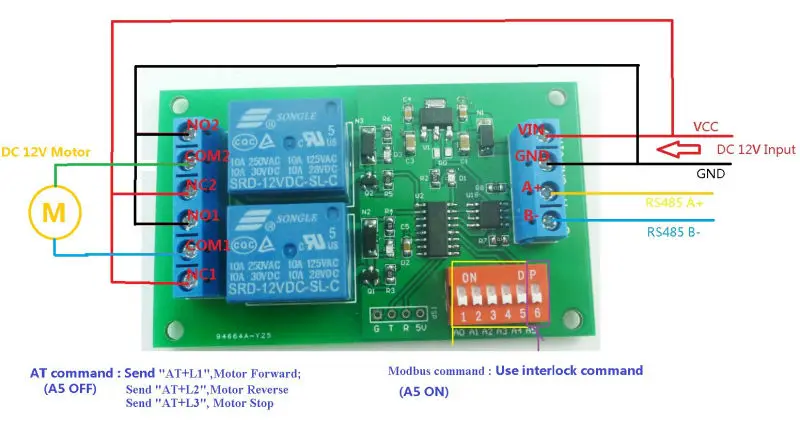

2 DC 12 В Мотор заднего хода, схема проводки ниже. "Нагрузка" могут быть вентиляторы, моторы, насосы и прочие DC 12 В оборудование

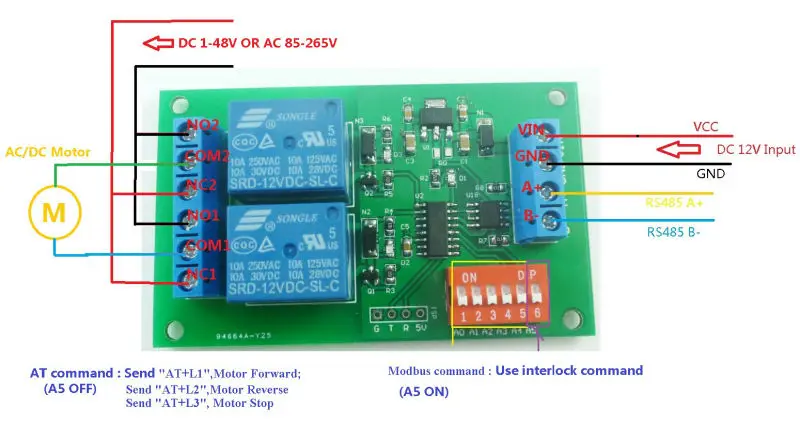

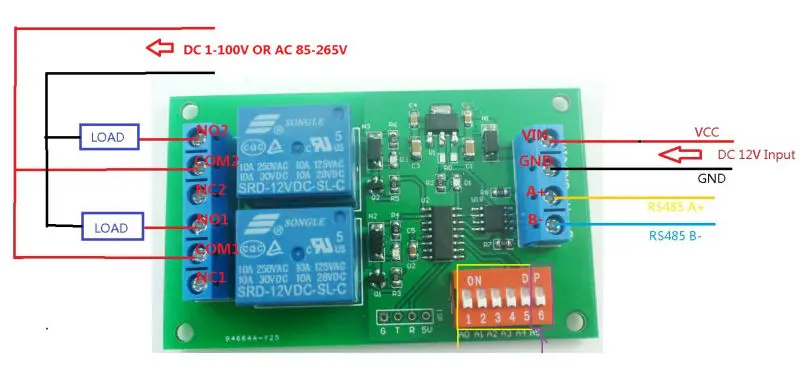

3 DC 1-48 В или AC 85-265 В контроль цепи, схема проводки ниже (Примечание: Если не DC 12 В нагрузка, нужен еще DC 12 В блок питания). "Нагрузка" могут быть светодиодные фонари, вентиляторы, моторчики, люминесцентные лампы, солнечные водонагреватели и другие приборы постоянного тока AC equipmen
4 DC 1-48 В или AC 85-265 В контроль цепи, схема проводки ниже (Примечание: Если не DC 12 В нагрузка, нужен еще DC 12 В блок питания). "Нагрузка" может быть машинным инструментом, ЧПУ, 3d принтером, светодиодными лампами, вентиляторами, электродвигатели и другое оборудование постоянного тока
Типичные применения:
Автоматизированная промышленности plc
Умный дом, автоматизация дома, мудрее дома;
Система идентификации;
Двигатель FW и bw

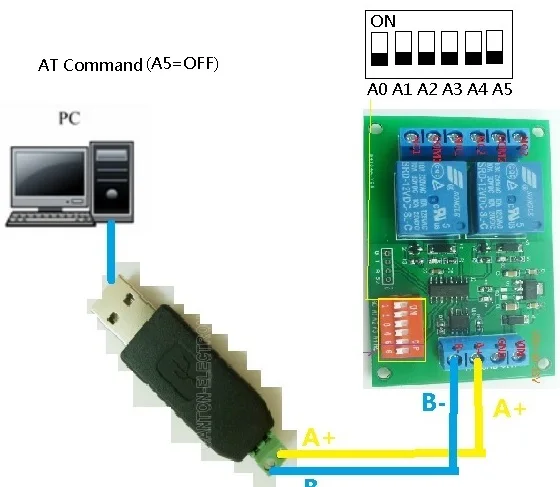

1 в командном режиме (A5 = OFF), В этом режиме можно пройти через последовательный гипертерминал (последовательный помощник), введите простой в реле управления командами. Время работы в командном режиме до 9999 секунд
2 режима команды modbus (A5 = ON), вы можете контролировать различные способы: последовательный контроль терминала Hyper (необходимо вручную добавить CRC), управление программным обеспечением modbus (программное обеспечение автоматически добавляет CRC), plc или контроль процесса MCU
![CE035_11]()
