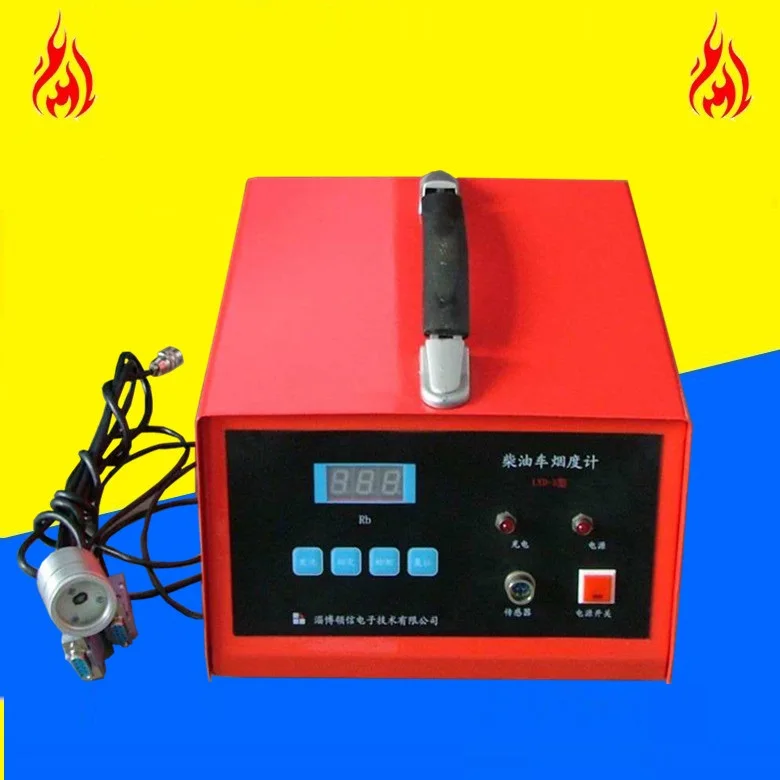

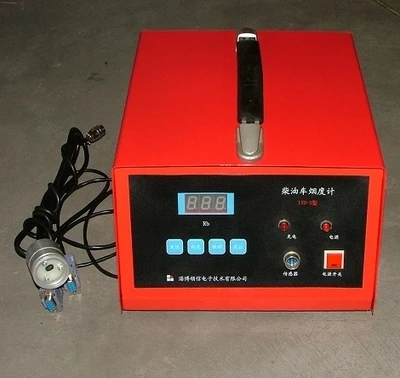

LYD-3, дизельный автомобильный измеритель дыма, фильтр, бумажный тип, дымовая машина, дизельная машина для выхлопных газов, тестер дыма, анализатор дыма

I. ОбзорЭтот инструмент в основном используется для измерения Выхлопного Дыма различных типов дизельных двигателей, а также может использоваться для другого определения цвета дыма.Этот инструмент относится к фильтровальной бумаге дымового счетчика. Его основные технические индикаторы и методы использования в основном такие же, как у дымового счетчика Bosch.Прибор использует принцип фотоэлектрического обнаружения для количественного измерения образцов сажи. Полезная модель имеет преимущества простого механизма, гибкой работы, удобного использования, стабильной работы, надежной работы, точной, хорошей повторяемости, выборки могут быть сохранены, и его легко повторно откалибровать.Выхлопной дым дизельных транспортных средств является важным элементом в испытании на стенде. Это важный индикатор для оценки производительности дизельных двигателей. Это параметр для оценки производительности и процесса сгорания дизельного двигателя. Таким образом, выхлоп дизельного двигателя правильно измеряется. Дым, имеет большое значение   Во-вторых, основные технические индикаторы инструмента   2,1 воздушный насос2.1.1 емкость насоса 330 ± 15 мл.2.1.2 время выборки насоса составляет 0,25 ~ 1 секунду.2.1.3 герметичность воздушного насоса: инфильтрация наружного воздуха не превышает 15 мм за одну минуту.2.1.4 фильтровальная бумага для отбора проб: GB1915-80 качественная химическая фильтровальная бумага для анализа с наружным диаметром & phi; 45 мм.2.1.5 фильтровальная бумага проходит через эффективный диаметр & phi; 30 мм.2,2 индикатор2.2.1 головка индикатора использует цифровую панель.2.2.2 головка индикатора масштабируется в соответствии с поглощающей способностью. Блок волнового дыма от 0 до 10 RB используется для обозначения того, что «0»-это белый фильтровальный бумажный дым, а «10»-это весь черный фильтровальный бумажный дым.2.2.3 небольшое разрешение дыма составляет 0.1RB2.2.4 фотоэлектрические компоненты с использованием кольцевого Селена2.2.5 лампочка источника света: 3,5 в: 0.28A лампа накаливания2.2.6 Регулировка значения индикации не превышает ± 2% от большого значения считывания2,3 нормальные условия эксплуатации прибора2.3.1 температура окружающей среды: 0 ~ 40 °C2.3.2 Относительная влажность: ≤ 85%2.3.3 Источник питания: Встроенная перезаряжаемая батарея 7,5 В, источник питания для зарядки AC220V 50HC   В-третьих, принцип работы инструментаПринцип работы прибора использует воздушный насос поршневого типа для определенного объема (330 мл) выхлопного газа из выхлопной трубы дизельного двигателя и пройти его через определенную область белой фильтровальной бумаги, так что он находится в выхлопной трубе. Частицы углерода прилипают к фильтровальной бумаге, чтобы затемнить фильтровальную бумагу. Устройство для фотографирования (i. e., индикатор) затем используется для измерения поглощения дыма на фильтровальной бумаге для оценки Выхлопного Дыма дизельного двигателя.   В-четвертых, структура и роль инструментаПрибор в основном состоит из воздушного насоса, индикатора и т. д., и его различные части вводятся следующим образом:   4,1 структура и функция насосаВ корпусе насоса есть резиновый поршень, а рабочий объем в корпусе насоса-330 мл. Действие поршня во время выборки инициируется пневматической управляющей машиной в корпусе насоса. При измерении нажмите кнопку воздухозаборника вручную; поскольку давление воздуха является плоской деформацией диафрагмы, Крышка воздушной камеры движется назад, и пружина сдавливается, чтобы стальной шарик входил в паз крышки воздушной камеры, поэтому под действием обратной пружины вместо этого, Поршневой стержень выпускается из заблокированного состояния, и поршень перемещает полный ход быстро и равномерно.Передний конец корпуса насоса имеет гнездо для вставки и измерения фильтровальной бумаги, а уплотнение фильтровальной бумаги достигается путем затяжки наплечной гайки. В то же время, как полный ход поршневого движения, дымовой газ проходит через газовую трубу для подключения шланга и скользящего рукава и проходит через фильтровальную бумагу. Частицы углерода в выхлопном газе прилипают к фильтровальной бумаге постоянной площади, и фильтровальная бумага окрашена. Газовый насос крепится к выхлопной трубе патроном, и пробоотборник крепится к порту выхлопной трубы, и дизельный двигатель измотан, чтобы выпустить дымовые Газы.Из-за вышеуказанной структуры, воздушный насос и пневматический механизм управления гарантируют, что объем перекачки является постоянным, поршень движется быстро, и время выборки является стабильным, тем самым улучшая точность измерения. Впускной насос крепится к выхлопной трубе через корпус коллета, тем самым улучшая точность измерения.4,2 структура индикатораИндикатор имеет систему электропитания, фотоэлектрический передатчик, усиление и часть дисплея дыма.4.2.1 система питанияПрибор питается от встроенной аккумуляторной батареи 7,5 В. Также доступна зарядка на 220 В переменного тока. Индикатор зарядки загорается в это время.4.2.2 фотоэлектрический передатчикТочечный передатчик на самом деле является фотоэлектрической связью преобразования, и система питания обеспечивает переменное напряжение от 0 до 5 В для лампы накаливания. Из-за дисперсии эффективности преобразования лампы накаливания и селена фотоэлемента, для регулировки тока лампы накаливания предусмотрен корректирующий потенциометр для регулировки средней интенсивности света в соответствии с чувствительностью источника света и селена фотоэлемента. Когда свет, излучаемый лампой накаливания, освещает черненую фильтровальную бумагу, которая была определена раньше, в соответствии с диффузным отражением света, различные дыма на фильтровальной бумаге отражаются на светочувствительной поверхности кольцевого Селена фотоэлемента для создания соответствующего фототока. Соответствующее значение дыма отображается на цифровом измерителе индикатора.4.2.3 часть дисплея дымаПанель индикатора дыма оснащена нулевым потенциометром, потенциометром коррекции, индикатором питания, индикатором зарядки, переключателем питания и цифровым дисплеем.Показания головки индикатора выражены в единицах 0-10 RB. «0» выражен как белый фильтровальный бумажный дым, а «10»-как полностью черный фильтровальный бумажный дым.   В-пятых, использование инструментов5,1 подготовка перед использованием5.1.1 проверка уплотнения и пусковое испытание воздушного насоса(1) Замените фильтровальную бумагу на кусок пластиковой прокладки того же диаметра, что и фильтровальная бумага толщиной около 0,1 мм, А затем затяните гайку на переднем конце насоса.(2) Нажмите одностороннюю кнопку управления вручную, и воздушный насос начинает накачивать под действием обратной пружины. Если система выборки имеет хорошую производительность уплотнения, поршень воздушного насоса перемещается наружу более 30 секунд.5.1.2 установка воздушного насоса(1) хомут трубы для воздушного насоса с хорошей герметичностью закреплен на автомобиле или прилегающих частях; для автомобиля, потому что положение выхлопной трубы близко к земле, зажимная пластина может быть установлена в обязательном порядке.(2) Вставьте образец с теплоотводом в выхлопную трубу автомобиля, закрепите корпус патрона крепежной гайкой на выхлопной трубе, отрегулируйте глубину вставки, А затем затяните болт M5 × 8 для подключения другого соединения пробоотборной трубки с помощью всасывающего насоса подключено и затянуто.5.1.3 Регулировка индикаторов(1) после прогревания в течение 5 минут вы можете начать отладку.(2) Поверните ручку «ноль» на панели влево, поместите фотоэлектрический передатчик вертикально на белую фильтровальную бумагу более 10 листов, и отрегулируйте ручку «ноль», чтобы отобразить значение индикатора «0,0».(3) поместите «калибровочный образец» на более чем 10 белых фильтровальных бумаг и поместите фотоэлектрический передатчик вертикально в центр «калибровочного образца». Отрегулируйте ручку «калибровки» на панели, чтобы сделать таблицу. Значение дисплея головы такое же, как значение дыма образца бумаги.(4) Возьмите «калибровочную бумагу», поместите фотоэлектрический передатчик вертикально на белую фильтровальную бумагу более 10 листов, и отрегулируйте ручку «ноль» на панели, чтобы сделать дисплей счетчика «0,0».(5) Повторите настройку (3)-(4), чтобы отображаемое значение инструмента было точно таким же, как значение калибровочного дыма.   5,2 операция выборки:(1) Вставьте поршень всасывающего насоса в передний конец.(2) ослабьте гайку переднего конца воздушного насоса, вставьте фильтровальную бумагу в отверстие, А затем затяните гайку, чтобы расширить пробоотборник в выхлопную трубу, по крайней мере, на глубине 40 см.(3) при испытании на транспортное средство двигатель должен быстро нажать одностороннюю кнопку впуска воздуха, находясь в состоянии ускорения.(4) сразу после откачки ослабьте гайку переднего плеча насоса, выньте черную фильтровальную бумагу дымом и запишите на край: номер теста, сохранены рабочие условия и дата.(5) определение дыма фильтровальной бумаги:Сначала откалибруйте прибор, как указано в разделе 5.1.3.Поместите измеренную фильтровальную бумагу на более чем 10 штук белой фильтровальной бумаги, а затем выровняйте фотоэлектрический передатчик перпендикулярно центру затемненной фильтровальной бумаги для измерения. В это время значение, отображаемое индикатором, является рабочим состоянием. Когда дым устроен. Для того чтобы повысить точность, лучше отрегулировать значение «0,0» фильтровальной бумаги, чтобы быть проверенным с помощью «нулевой» ручки на панели перед каждым насосом. Это позволяет избежать ошибки в измерении дыма, вызванной белизной фильтровальной бумаги.Примечание: В случае, если аккумулятор без Селена или шарик не горит, на дисплее отображается показания «10» или более. Это нормально.   6. Техническое обслуживание и техническое обслуживание прибора6,1 насосы знают, как отремонтировать и поддерживать6.1.1 фильтровальная бумага должна быть чистой и не подвержена воздействию влаги и обесцвечиванию. Его нельзя использовать после износа, чтобы не повлиять на результаты измерений.6.1.2 когда поршень насоса тяжелый, насос должен быть разобран для очистки, И затем внутренняя стенка верхней части насоса покрыта слоем смазочного масла (с негигроскопичным силиконовым маслом)6.1.3 воздухонепроницаемые характеристики насоса следует часто проверять. Метод тестирования:Используйте кусок пластика с тем же диаметром, что и фильтровальная бумага, толщиной около 0,1 мм вместо фильтровальной бумаги, а затем затяните наплечную гайку. После запуска поршень будет протекать назад, и поршень будет двигаться назад. Поршень будет перемещаться назад в течение не менее 30 секунд.6.1.4 после использования воздушного насоса его следует немедленно очистить сжатым воздухом, чтобы избежать влияния углеродного материала, прикрепленного к стенке трубы.Следующие данные измерений.6,2 ремонт и техническое обслуживание индикатораДля защиты фоточувствительного слоя Селена фотоэлемента, фотодетектор должен быть помещен на крышку зонда, когда он не используется. Оптоэлектронный передатчик без Крышки Зонда не может быть помещен под сильным светом, чтобы не повлиять на срок службы Селена фотоэлемента.6.2.2 проверка индикаторов:После того, как индикатор используется в течение определенного периода времени, индикация индикатора неточна из-за старения Селена фотоэлемента и других факторов, что указывает на то, что чувствительность фотоэлемента в фотоэлектрическом передатчике слишком низкая и ее необходимо заменить.Оценка рабочей способности Селена фотоэлемента:(1) после предварительного нагрева прибора в течение 5 минут поместите фотоэлектрический передатчик вертикально на более чем 10 белых фильтровальных бумаг, поверните ручку панели «ноль» влево, и отрегулируйте ручку «коррекции» для отображения «0,0».(2) поместите более 5 RB «калибровочной бумаги образца» на белую фильтровальную бумагу из более чем 10 листов, затем поместите детектор света вертикально в центр образца бумаги для наблюдения за чтением на дисплее. Если показания меньше значения дыма, отмеченного на калибровочной бумаге (далее-«стандартное значение»), является то, что фотоэлемент Селена Ухудшился, и фотоэлемент Селена должен быть обменен. Если это больше, чем «стандартное значение», селен фотоэлемент доступен, и прибор может быть откалиброван в соответствии с методом регулировки 5.1.3.   7, упаковочный лист(1) LYD-3 цифровой измеритель дыма * 1 комплект(2) воздушный насос * 1 шт.(3) Пробоотборник * 1 штука(4) пробоотборная алюминиевая трубка * 1 штука(5) Фильтровальная бумага * 1 упаковка(6) силиконовое масло * 1 шт.(7) фотоэлектрический передатчик * 1Кусок(8) зарядный кабель * 1 шт.(9) сертификат продукта * 1 копия(10) руководство по эксплуатации * 1 копия(11) Гарантийный талон * 1 копия
