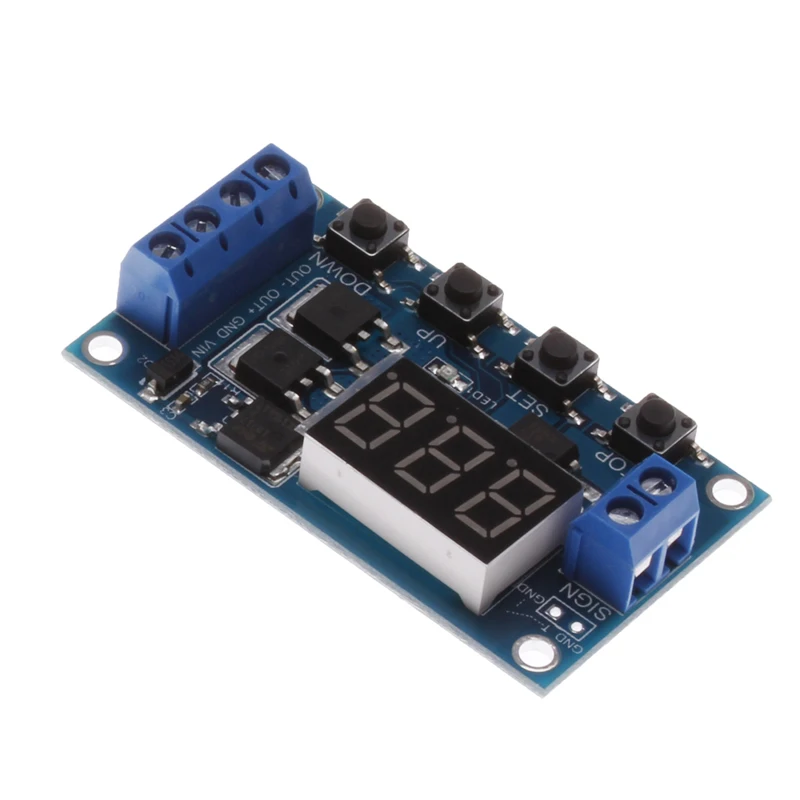

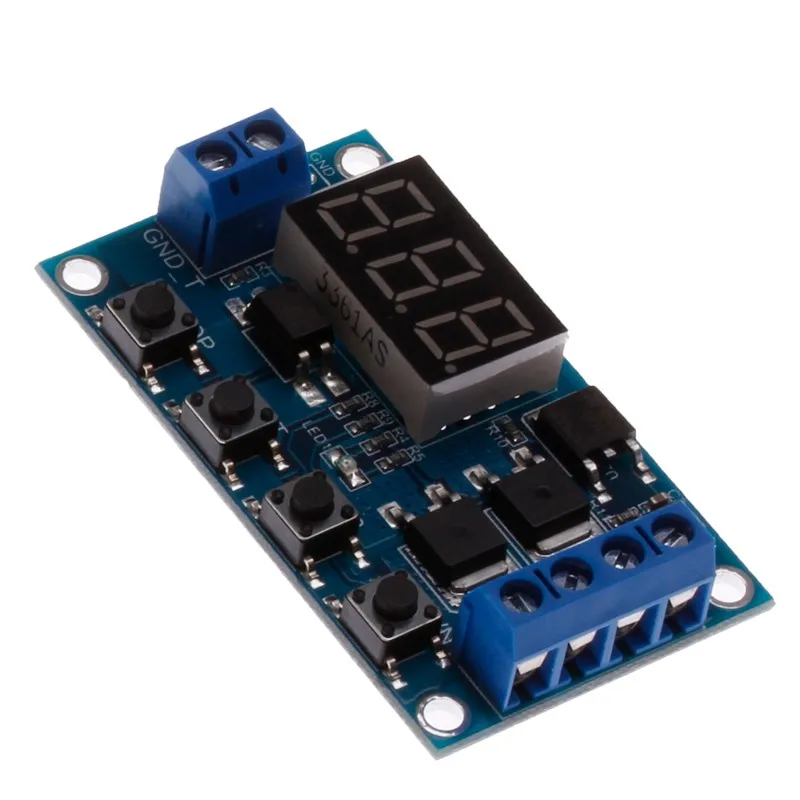

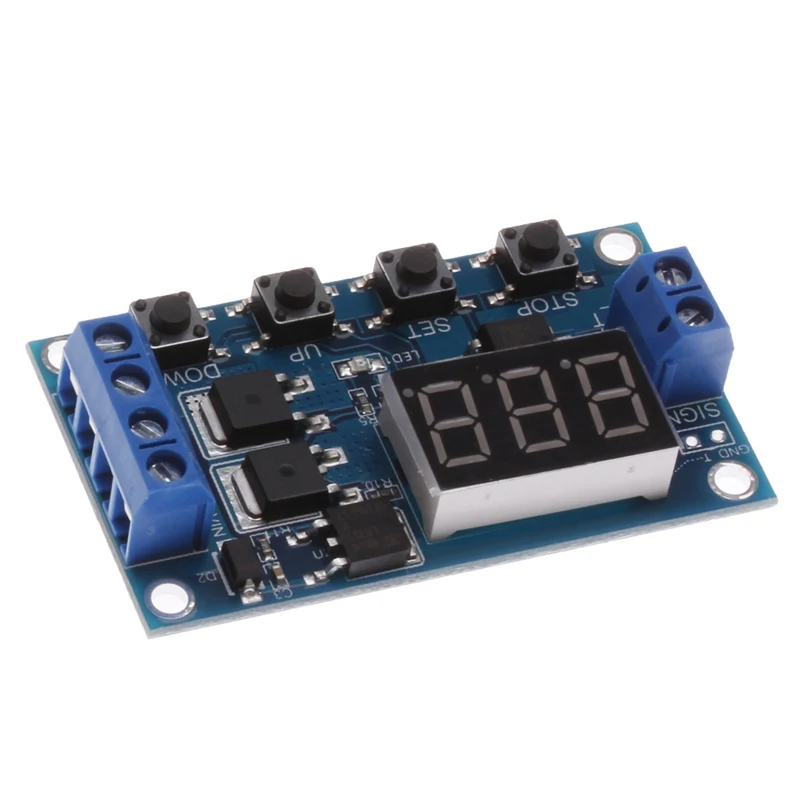

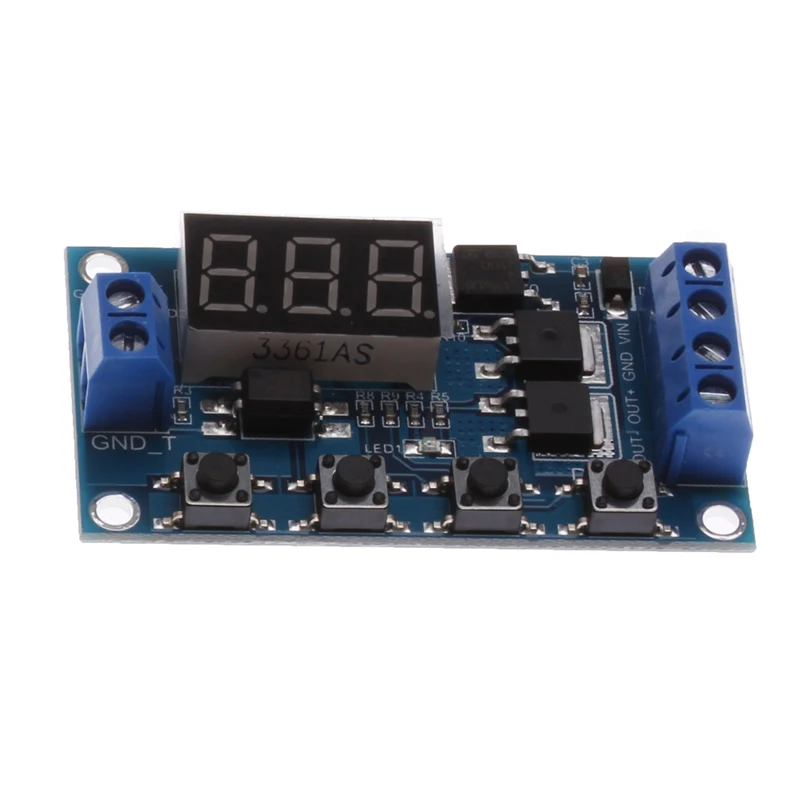

Цикл запуска таймер переключатель задержки печатная плата MOS модуль управления

Цикл запуска таймер переключатель задержки печатная плата MOS модуль управления

• 100% новый и высокое качество
• Материал: электрические компоненты
• Цвет:Смотрите фотографии
• Триггер цикл таймер задержка переключатель монтажная плата MOS трубка управления Модуль 12 24V
• Триггер цикл таймер задержка переключатель монтажная плата, двойной MOS трубчатая плата управления вместо релейного модуля 12 24 В
• Описание товара
• Частые высокочастотные цепи для достижения быстрого выключения неограниченное количество раз
• Два-MOS параллельный активный выход, более низкое сопротивление, более ток, сильная мощность
• Основные характеристики модуля
• Интерфейс четкий и простой, мощный, почти отвечает всем потребностям
• Есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, обратная полярность не горит
• Увеличенный режим сна включен после, без какой-либо операции в течение 5 минут, Выключите монитор автоматически
• Любой ключ для пробуждения
• Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга, были сохранены
• Настройка параметров автоматического отключения питания
• Режим работы
• Режим P1: сигнал триггера, реле включается в режиме OP, а затем отключается; В режиме OP следующим образом
• P1.1: Недопустимый сигнал срабатывает снова
• P1.2: Повторный сигнал синхронизации срабатывает снова
• P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы
• P-2: к сигналу триггера, реле после выключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения
• P3.1: после включения триггерного сигнала в реле время работы, Выключение времени CL, затем рабочий цикл, внутренняя петля снова к сигналу, реле выключено, Остановка часов; могут быть установлены циклы (ЛОП)
• P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP)
• P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, затем сигнал, время очищено
• Источник триггера: высокоуровневый триггер DC 3,0 V-24V без общей наземной системы для улучшения способности системы анти-помех также может быть самозамыканием общей земли
• Выходная мощность: постоянный ток 5 В-при 36 В, 15A непрерывный ток при комнатной температуре, мощность 400 Вт вспомогательные условия охлаждения, максимальный ток до 30A
• Срок службы: неограниченный переключатель; Рабочая температура: -40-85 градусов Цельсия
• С изоляцией оптопары, улучшенными возможностями защиты от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда
• Обратите внимание
• Модуль-это активный зарядный выход, Выходная сторона (сторона нагрузки)-напряжение, равное входному клемму напряжения постоянного тока
  Поляризация «DC +» + «само по себе является внутренней короткой, но «DC-» нагрузка «-» в ходе полюсов не может быть укорочена,
  В противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, нагрузка эквивалентна тому, что он перевозил электричество
• Диапазон времени
• Как выбрать диапазон времени
• После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени
• Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд
• X Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд
• X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут
• Например, вы хотите настроить OP 3,2 секунды, затем переместите десятичную точку на десять, цифровой дисплей 03,2
• Описание параметра: OP-time, CL off time, LOP cycles 1-999 раз, "---" представляет бесконечную петлю
• Эти параметры независимы друг от друга, но каждый из этих параметров, например, общий режим установлен в P1.1 время оп-5 секунд, пользователь
• Хочет переключиться в режим P1.2, затем введите P1.2, Установите параметры, OP также будет 5 se
• В основном интерфейсном дисплее 000 нажмите кнопку SET, чтобы отобразить OPCL, LOP и соответствующее время XXX
• Например, если шаблон только в режиме OP P1.1, P1.2, P1.3, то нажмите кнопку SET, чтобы отобразить только OP и соответствующее время
• Если шаблон имеет режим OP, CL, LOP, например P3.1, P3.2, нажмите кнопку SET, чтобы отобразить OP и соответствующее время, CL и соответствующее время, LOP и соответствующее количество раз
• После установки параметра mode в главном интерфейсе с помощью короткой кнопки SET, чтобы легко увидеть текущий набор режимов, очень удобно
• Как установить параметры
• Во-первых, определите режим работы реле
• В зависимости от режима реле, в главном интерфейсе (мощность модуля, мигает текущий Рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс «удерживайте кнопку SET в течение 2 секунд после выхода», чтобы войти в интерфейс выбора режима, одним нажатием Кнопки вниз, чтобы выбрать режим, который вы хотите установить P1.1 ~ P-4
• После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметры, которые будут установлены во время включения мигает OP, CL время выключения, циклы LOP "---" предназначены для неограниченного цикла вверх, вниз для регулировки значения, поддержка длительного нажатия (Быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, Выберите диапазон времени (соответствующее время от 0,1 до 999 минут); Короткое нажатие клавиши sET для установки следующего параметра текущего режима, процесс выше
• После настройки параметров выбранного режима хорошо, нажмите кнопку SET в течение 2 секунд после выхода, в данный момент режим set будет мигать, а затем вернуться на главный экран, установите параметры для
• Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, ясно
• Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите клавишу SET для выхода и возврата к основному интерфейсу
• Функция остановки расширения
• Режим включения реле
• ВКЛ: внутреннее реле времени позволяет проводить
• Выключение: реле, запрещающее проводимость, всегда выключено
• В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, текущее состояние мигает, а затем вернитесь к основному интерфейсу для этой функции-функция аварийной остановки, реле отключения ключа закрыто
• Режим сна
• C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы
• О-Д нормальный режим: цифровой дисплей всегда включен
• Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и состояние O-d, в котором текущее состояние мигает и
  Затем Вернитесь на главный экран

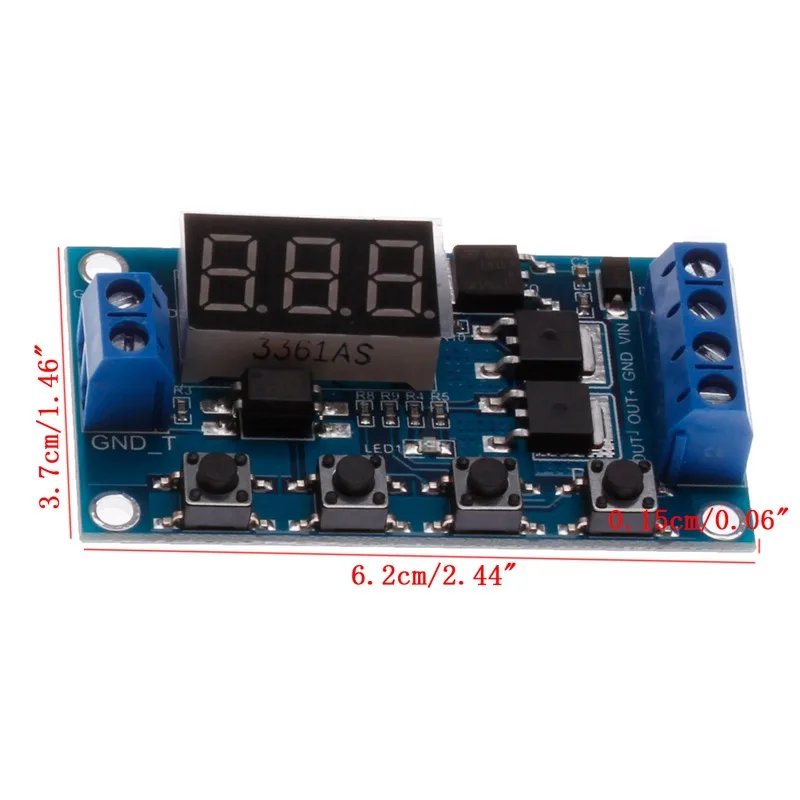

• Размер: см. Изображение
• Количество: 1 шт.
• Нет розничной упаковки
• Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

В комплект входит:

• 1 шт. xTrigger цикл таймер задержка переключатель монтажная плата MOS трубка управления Модуль 12 24 В
