ZC25-3/500 V-4/1000 V ZC11D-10/2500 V тип сопротивление изоляции встряхивание Таблица Мегаомметр-1-2

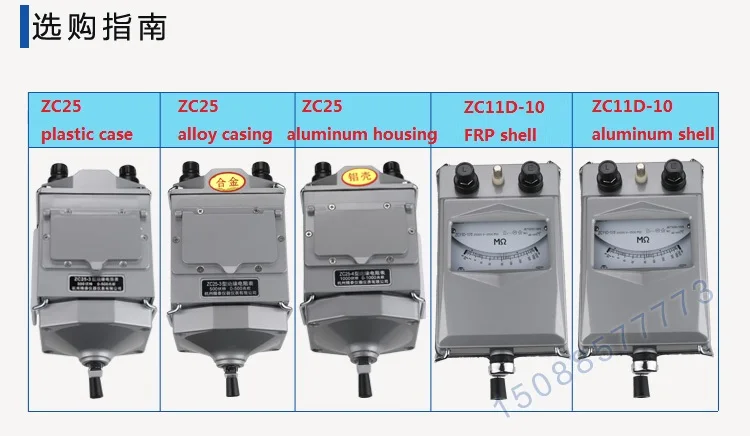

Классификация спецификации продукта:

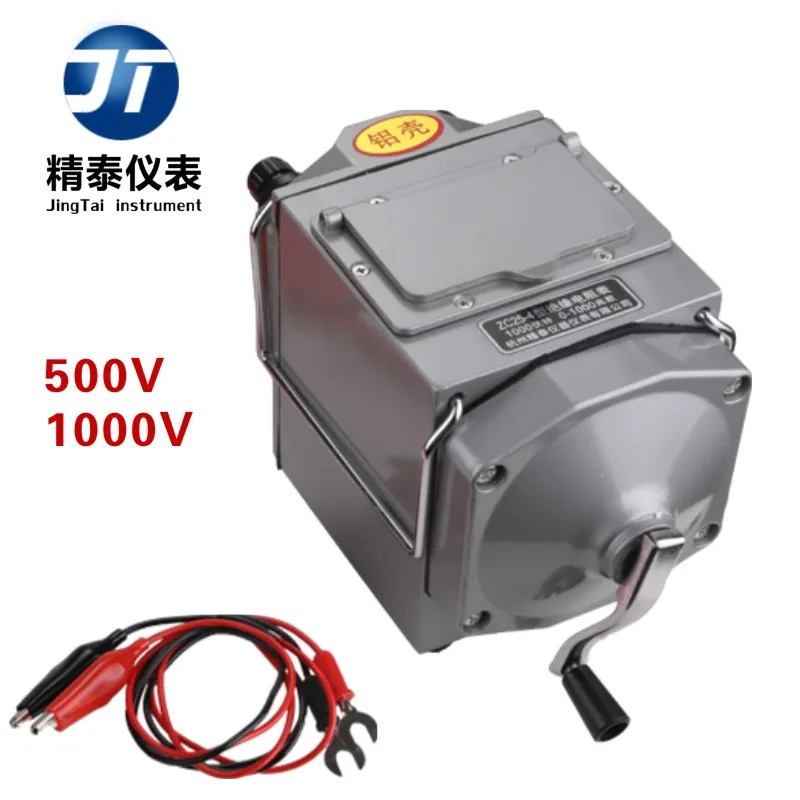

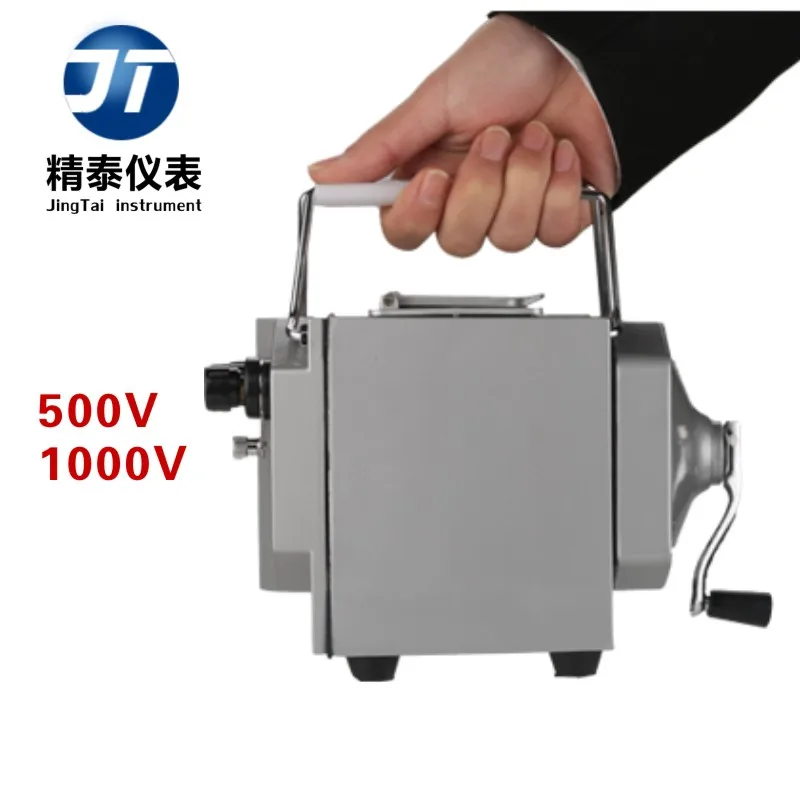

1. ZC25-3 500 V 500 M пластиковый корпус
2. ZC25-3 500 V 500 M корпус из сплава
3. ZC25-3 500 V 500 M алюминиевый корпус

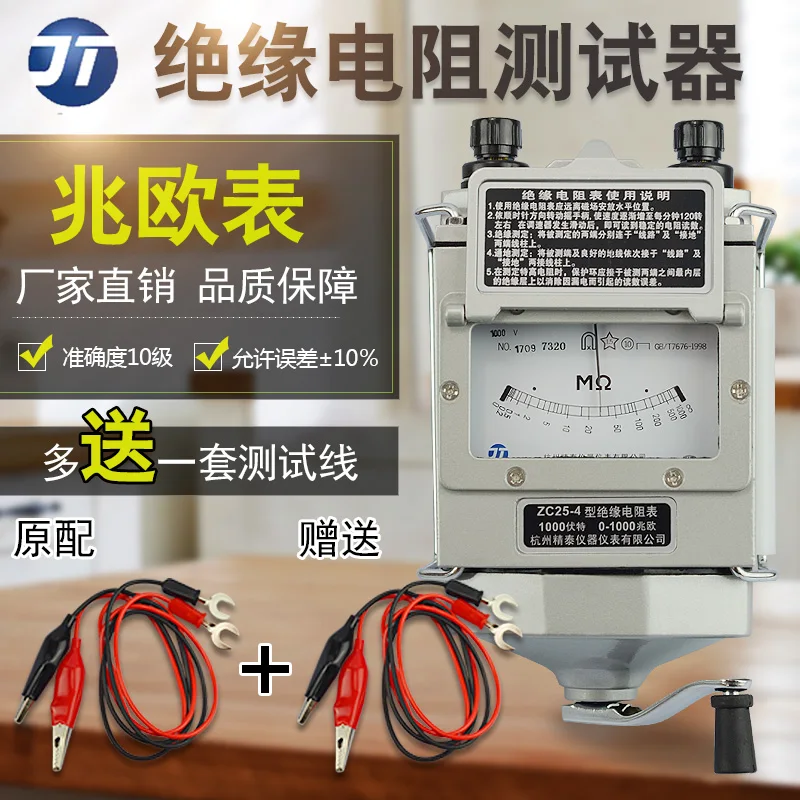

4. Пластиковый корпус ZC25-4 1000 в 1000 м
5. Корпус из сплава ZC25-4 1000 в 1000 м
6. Алюминиевый корпус ZC25-4 1000 в 1000 м
7. ZC11D-3 алюминиевый корпус 500V2000M
8. Алюминиевый корпус ZC11D-4 1000V5000M
9. Алюминиевый корпус ZC11D-5 2500V10000M

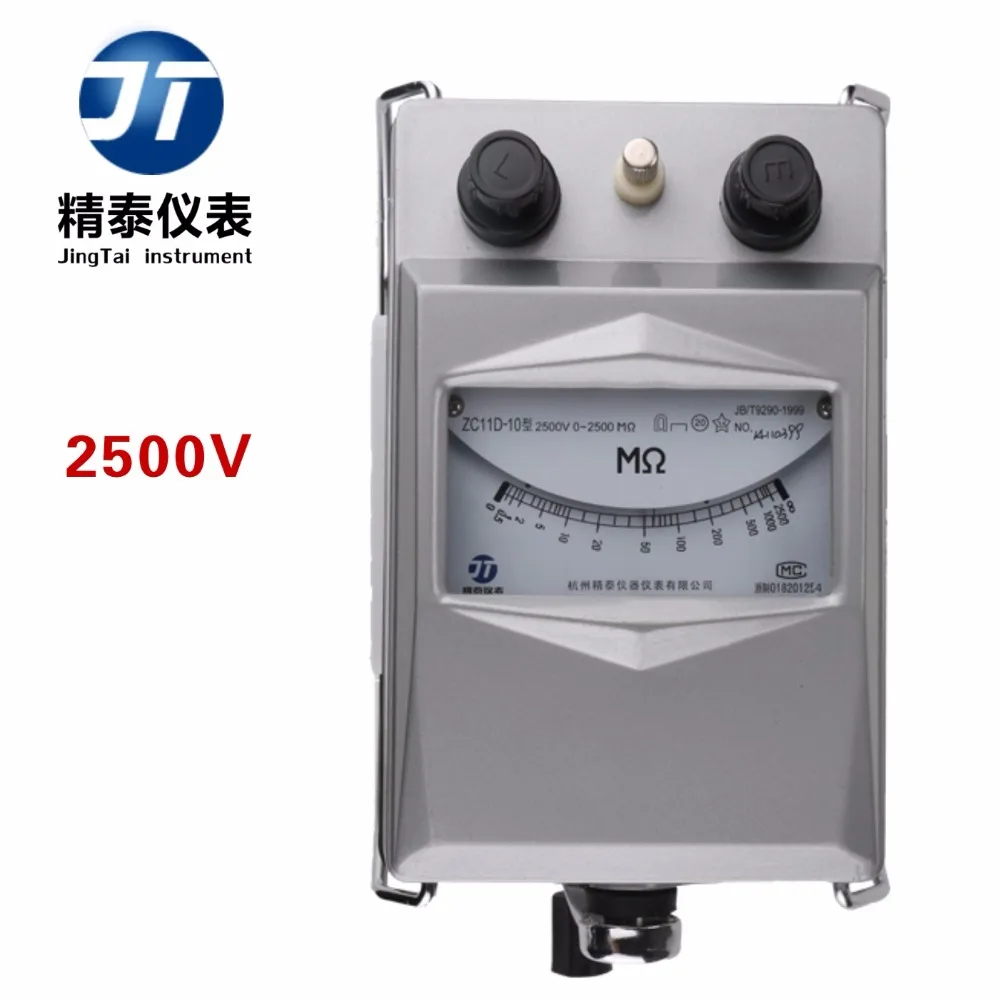

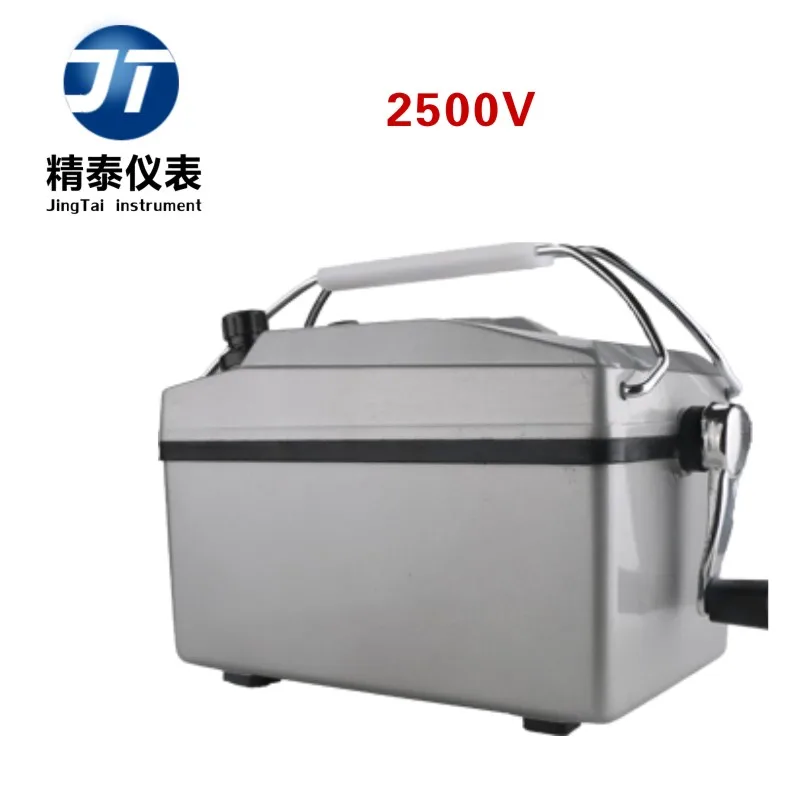

10. ZC11D-10 2500V2500M FRP Shell
11. Алюминиевый корпус ZC11D-10 2500V2500M
12. Корпус из сплава ZC25-1 100V100M
13. Корпус из сплава ZC25-2 250В 250м

Один,Назначение

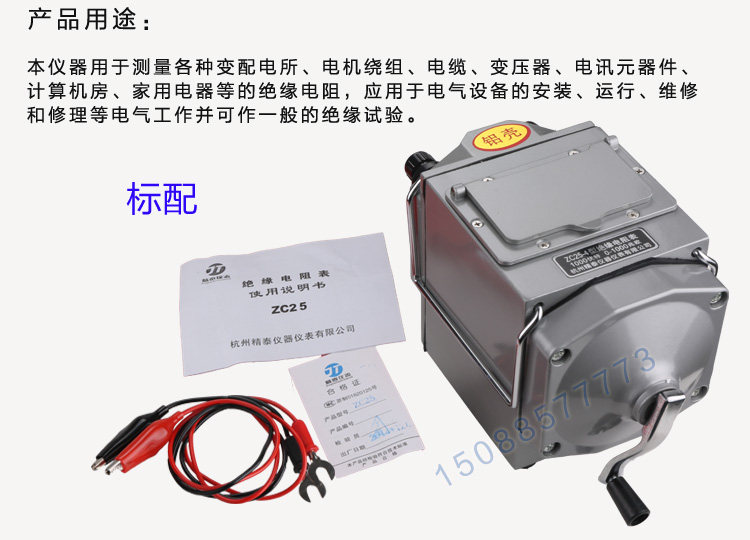

Этот инструмент используется для измерения сопротивления изоляции различных двигателей, кабелей, трансформаторов, телекоммуникационных компонентов, бытовых приборов и другого электрического оборудования.

Два, технические характеристики и производительность

1,Технические характеристики

2,Точность:10Класс (соответствует длине дуги)1Этап.
3,Условия использования: температура-25 ~ + 40CОтносительная влажность не выше80%.
4,Номинальная скорость рукоятки:120р/мин.
5,Влияние внешнего магнитного поля: когда внешнее магнитное поле0. 4ка/мИнструмент позволяет увеличить количество изменений100%.
6,Наклон: наклонять инструмент в любом направлении от горизонтального положения5 градусовИнструмент позволяет увеличить количество изменений50%.
7,Сопротивление изоляции: сопротивление изоляции между всеми линиями и хирургическими инструментами должно быть не менее20 мЕвропа.
8,Тестовое напряжение: допустимая частота прибора50 ГцСинусоидальное напряжение переменного тока1 минТест, эффективное напряжение

Три, Дорожная карта

Четыре инструкции по использованию:

1,Прибор должен храниться вдали от магнитного поля и размещаться горизонтально.

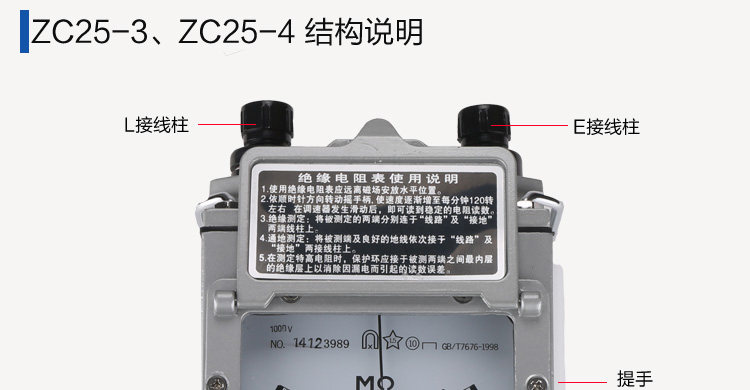

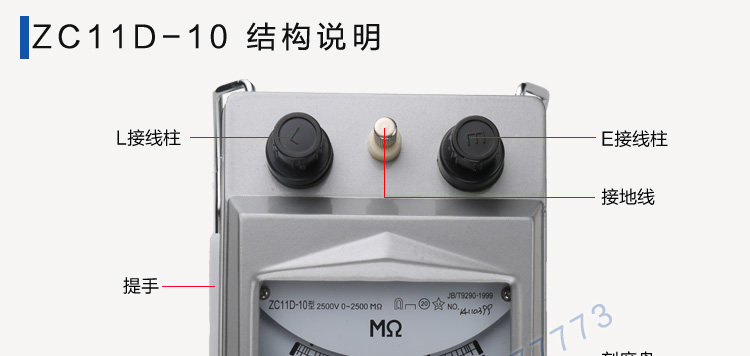

2,При измерении изоляции два конца испытанного объекта могут быть соответственно соединены друг с другом"Наземный"И"Линия"Два на клеммной колонке, в соответствии с номинальной скоростью вращения ручки, вы можете измерить значение сопротивления.
3,При испытании на транспортировку измеренный терминал подключен"Линия"С хорошим заземлением"Наземный"Пост.

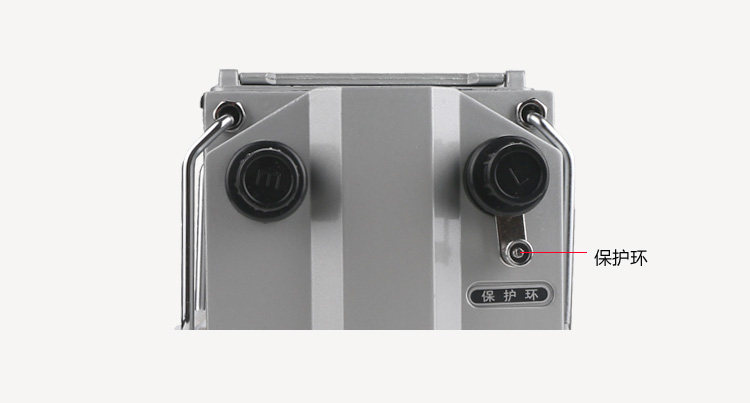

4,Когда сердечник кабеля используется для определения изоляции оболочки кабеля, два конца тестируемого кабеля соответственно соединены друг с другом"Наземный"И"Линия"Две наружные изоляции между ядром оболочки кабеля соединены с внешней стороны соединительного столба"Защитное кольцо"Чтобы устранить погрешность измерения, вызванную утечкой поверхности.

Пять, вопросы, требующие внимания

1. Таблица сопротивления изоляции, когда она не используется, должна быть закреплена в шкафу, температура окружающей среды не должна быть слишком холодной или слишком горячей, не Пачкайте, влажной поверхности и Избегайте коррозии в воздухе, содержащей (например, кислоты и щелочи пара).
2, следует стараться избегать сильной, долгосрочной вибрации, так что головка, наконечник шпинделя и драгоценный камень повреждения, и влияет на инструкции по калибровке.
3. Соединительный провод между клеммой и измеряемым объектом не может быть скручен. Он должен быть подключен отдельно, и это не повлияет на чтение из-за плохой изоляции кабеля.
4, до и после измерения, тест должен быть полностью разряжен для обеспечения безопасности оборудования и личной безопасности.
5. На молнии или прилегающих к высоковольтному проводному оборудованию, запрещено использовать измеритель сопротивления изоляции для измерения, только когда оборудование не заряжено, и не может быть вызвана другой мощностью и заряжен может быть осуществлен.
6, поверните ручку ручки от медленной до быстрой, если вы обнаружите, что указатель равен нулю, Не продолжайте трясти силой, в случае повреждения катушки.

Номер продукта	Номинальное напряжение		Точность	Диапазон измерений	Размеры
	(V)	Допустимая погрешность
ZC25-3	500	± 10%	Уровень 10	0 ~ 500MΩ	205*120*145
ZC25-4	1000		Уровень 10	0 ~ 1000 MΩ	205*120*145
ZX11D-10	2500		Уровень 20	0 ~ 2500 MΩ	215*135*130



Основные технические показатели:
Модель	Номинальное напряжение		Диапазон измерения (MΩ.)	Класс точности	Общий размер
	(V)	Допустимая погрешность
ZC25-1	100	+ 10%	0 ~ 100	Уровень 10 (соответствует уровню 1 длины дуги)	205*120*145 мм
ZC25-2	250	+ 10%	0 ~ 250
ZC25-3	500	+ 10%	0 ~ 500
ZC25-4	1000	+ 10%	0 ~ 1000
ZC11D-10	2500	+ 10%	0 ~ 500	Уровень 20	215*135*130 мм
Условия использования	Температура:-25 ~ + 40C, относительная влажность не выше, чем 80%
Номинальная скорость рукоятки	120р/мин
Вес	Абут2кг

Метод использования резистора по краям С быстрым развитием современной жизни, люди не могут жить без электричества на минуту. В процессе использования электричества возникают проблемы с безопасностью использования электричества. В электрическом оборудовании, таких как мотор, кабель, бытовые приборы и так далее. Одним из их нормальных условий эксплуатации является степень изоляции их изоляционных материалов, то есть значение сопротивления изоляции. При нагревании и демпфировании изоляционные материалы стареют. Его сопротивление изоляции уменьшается. В результате утечки электрического оборудования, сопротивление изоляции различного электрического оборудования должны быть часто измерены. Определите, соответствует ли степень изоляции требованиям оборудования. Существует два способа измерения общего сопротивления: измерение низкого напряжения и измерение высокого напряжения. Однако сопротивление изоляции, как правило, имеет высокую ценность (Мега-ом уровень). Измеренное значение при низком напряжении не может отражать истинное значение сопротивления изоляции при высоком напряжении. Megohm метров также называются изолированные резисторы. Это обычный инструмент для измерения сопротивления изоляции. Он имеет высоковольтное электричество при измерении сопротивления изоляции, что является разницей между ним и измерительным прибором сопротивления. Megohmeter является удобным и надежным для измерения сопротивления изоляции. Но если он не используется должным образом, это приведет к ненужным ошибкам в измерениях. Мы должны правильно измерить сопротивление изоляции megohm. Когда megawatt-hour meter работает, он производит высокое напряжение, и измерительный объект является электрическим оборудованием, поэтому он должен быть использован правильно, в противном случае это вызовет личные или оборудование несчастные случаи. Перед использованием необходимо сделать следующие приготовления: (1) перед измерением источник питания тестируемого оборудования должен быть отключен, а разряд короткого замыкания не должен быть разрешен для измерения состояния оборудования, для обеспечения безопасности человека и оборудования. (2) для оборудования, которое может вызвать Высокое напряжение, необходимо устранить эту возможность, прежде чем он может быть измерен. (3) Поверхность измеряемого объекта должна быть чистой, контактное сопротивление должно быть уменьшено, и должна быть обеспечена точность результатов измерений. (4) перед измерением необходимо проверить, находится ли megohm в нормальном рабочем состоянии, в основном проверяя его «0» и «бесконечность». То есть встряхните ручку, чтобы двигатель достиг номинальной скорости. Megohm метр должен быть в положении «0» в коротком замыкании и в положении «бесконечность» в открытой цепи. (5) Megohm метров должны быть размещены в стабильном и прочном месте, а также вдали от больших внешних токовых проводников и внешних магнитных полей. После выполнения подготовительной работы, указанной выше, измерения могут быть выполнены. В измерениях, мы должны обратить внимание на правильную проводку megohm метров, в противном случае это вызовет ненужные ошибки или даже ошибки. Есть три терминала меговатт-часового метра: один-«L» (линейный конец), другой-«E» (наземный конец), А другой-«G» (защитный конец), который обычно соединяется между концами «L» и «E». Однако, когда утечка электричества на поверхности испытанного изолятора является серьезной, защитное кольцо или ненужная часть испытанного изолятора должны быть соединены с концом «G». Таким образом, ток утечки непосредственно течет обратно к отрицательному концу генератора через защитный конец «G» для формирования петли, вместо того, чтобы проходить через измерительный механизм (движущаяся катушка) мегаомметра. Таким образом, влияние тока утечки поверхности устраняется в корне. Следует отметить, что при измерении сопротивления изоляции между сердечником и внешней стороной кабеля необходимо правильно подключить защитную клемму «G». Потому что когда влажность воздуха высока или поверхность изоляции кабеля не чистая, ток утечки на поверхности будет очень большим. Чтобы предотвратить утечку измеренного объекта от воздействия на его Измерение внутренней изоляции, он, как правило, находится вне кабеля. К таблице добавляется металлическое экранирующее кольцо, которое соединено с концом "G" мегаомного метра. При тряске сопротивления изоляции электрического оборудования с megaohmmeter, мы должны обратить внимание на то, что терминалы «L» и «E» не могут быть соединены в противоположном направлении. Правильный метод подключения заключается в том, что кнопка «L» соединит проводник тестируемого оборудования, кнопка «E» заземляющего терминала соединяет корпус оборудования, и защитный терминал «G» соединяет изоляционную часть тестируемого оборудования. Если «L» и «E» соединены в обратном направлении, ток утечки, протекающий через корпус изолятора и поверхность, собирается на землю через оболочку, А затем пролилась в измерительную катушку через «L», что делает «G» Теряет эффект защиты и приводит к большим ошибкам в измерениях. Кроме того, поскольку Изоляция между внутренним свинцом и внешней оболочкой терминала «E» ниже, чем у терминала «L» и внешней оболочки, когда megawatt-hour метр помещается на землю, сопротивление изоляции "E" Клемма к внешней оболочке и внешняя оболочка к земле эквивалентна короткому замыканию и не вызовет ошибок, В то время как сопротивление изоляции терминала «е» к земле параллельно измеренному сопротивлению изоляции, когда «L» и «е» подключены обратно, В то время как сопротивление изоляции терминала «е» к земле параллельно измеренному сопротивлению изоляции. Это делает результат измерения меньше и приводит к большим ошибкам в измерениях. Таким образом, чтобы точно измерить сопротивление изоляции электрического оборудования, необходимо правильно использовать megawatt-hour meter, в противном случае, точность и надежность измерений будут потеряны. Вопросы, требующие внимания: 1. Измеритель сопротивления изоляции должен быть помещен в фиксированный шкаф, когда он не используется. Температура окружающей среды не должна быть слишком холодной или слишком горячей. Не кладите его на грязную и влажную поверхность. Избегайте попадания в КОРРОЗИОННЫЙ воздух (например, кислота, щелочь и т. д.). 2. Мы должны стараться изо всех сил, чтобы избежать сильной и долгосрочной вибрации, так что наконечники осей и драгоценные камни головки часов повреждены, и индикация шкалы зависит. 3. Проводники, соединенные между клеммами и испытанными объектами, не должны быть скручены. Они должны быть соединены отдельно, чтобы не влиять на чтение из-за плохой изоляции прядей. 4. До и после измерения измеренный предмет должен быть полностью разряжен, чтобы обеспечить безопасность оборудования и человека. 5. На молнии или прилегающем оборудовании с высоковольтным проводником запрещено использовать измеритель сопротивления изоляции для измерения. Только тогда, когда оборудование не работает и не может быть вызвано другими источниками питания может быть осуществлено. 6. Поворачивайте ручку медленно и постепенно, если указатель обнаружен нулевым, не продолжайте сильно встряхивать, чтобы предотвратить повреждение катушки.
