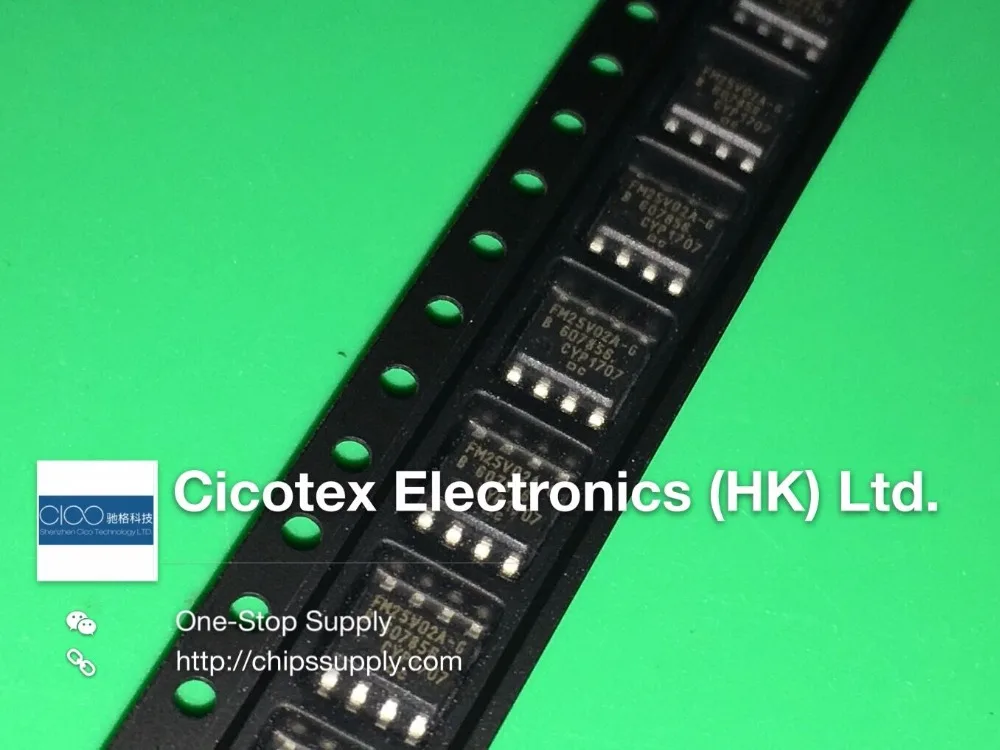

FM25V02A-GTR SOP8 IC FRAM 256KBIT 40MHZ 8soic FM25V02AG FM25V02A-G | Обустройство дома
175,88 руб.
7-дюймовый сенсорный экран Kinco Eview HMI MT4414TE с интерфейсом человека Ethernet |
10 974,60 руб.
Серводвигатель MBDDT2210 используется один 90% ВНЕШНИЙ ВИД НОВЫЙ 3 месяца гарантии в
21 280,88 руб.
Rattm Motor Store
Магазина Rattm Motor Store работает с 29.05.2011. его рейтинг составлет 93.82 баллов из 100. В избранное добавили 2670 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 946 наименований товаров, успешно доставлено 2665 заказов. 469 покупателей оставили отзывы о продавце.
Характеристики

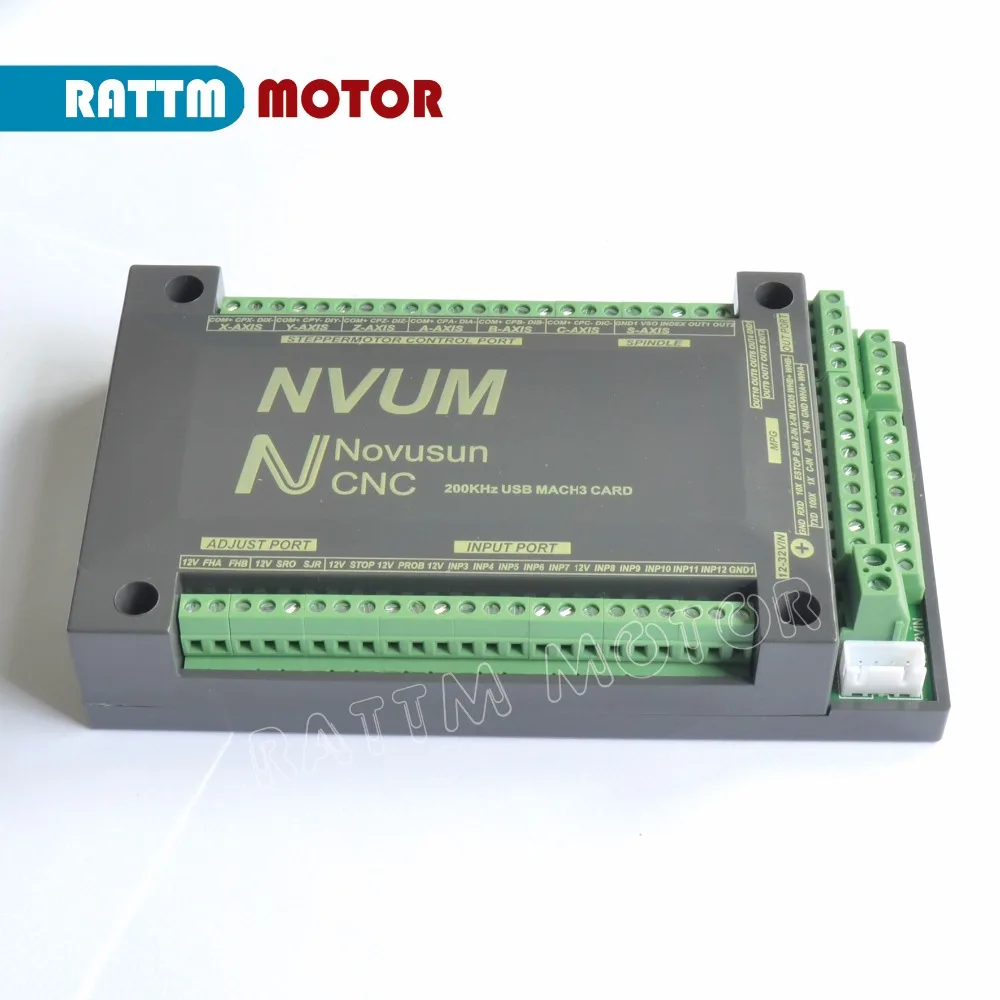

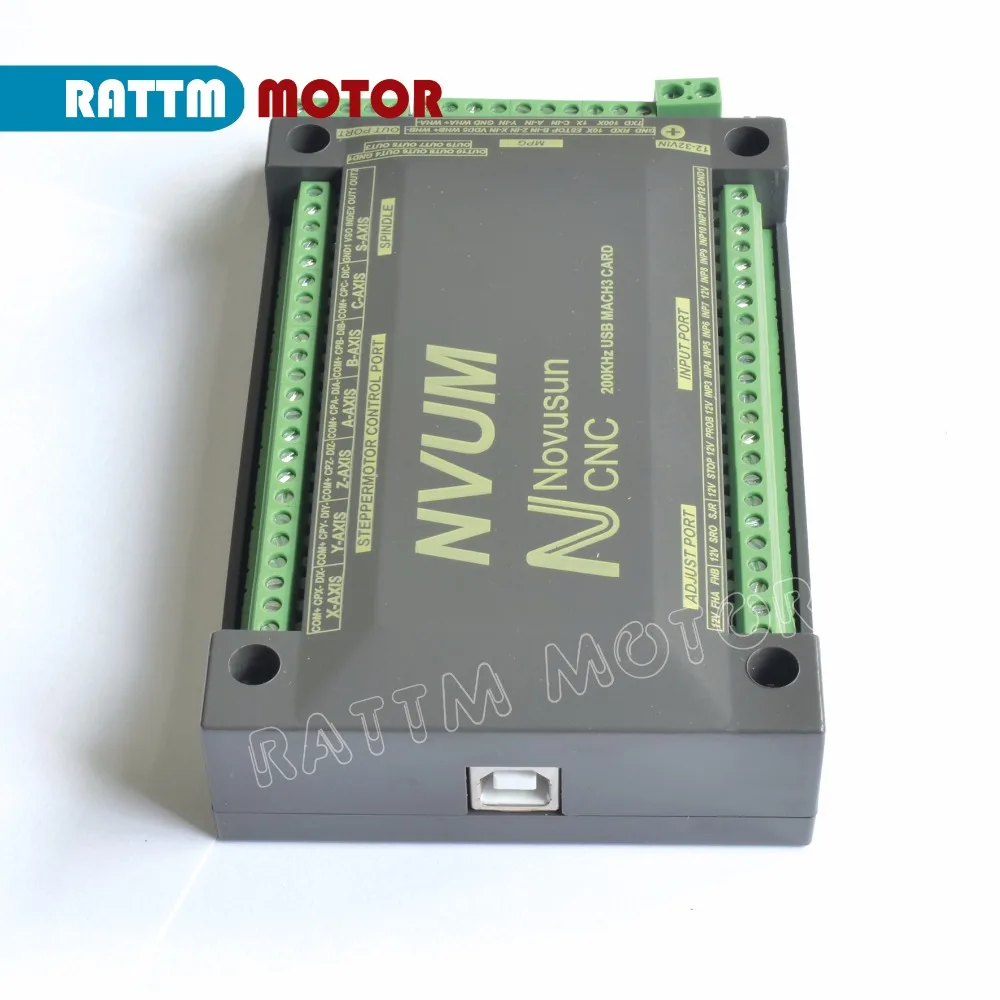

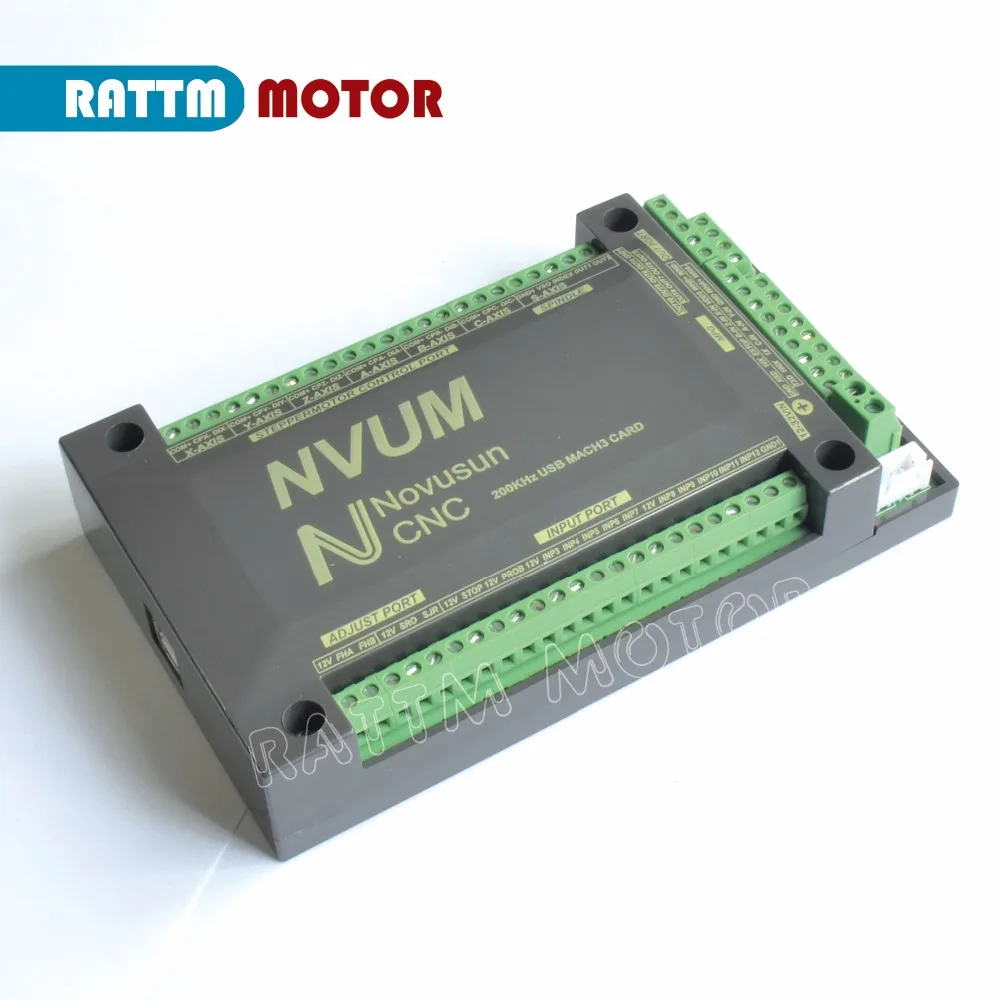

ЕС доставки! 3 оси NVUM ЧПУ Управление Лер 200 кГц MACH3 USB движения карта раб Функц для
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 0.62 руб. | 0.27 руб. | 0 руб. |
| Feb-19-2026 | 0.18 руб. | 0.26 руб. | 0 руб. |
| Jan-19-2026 | 0.90 руб. | 0.34 руб. | 0 руб. |
| Dec-19-2025 | 0.84 руб. | 0.19 руб. | 0 руб. |
| Nov-19-2025 | 0.30 руб. | 0.50 руб. | 0 руб. |
| Oct-19-2025 | 0.16 руб. | 0.12 руб. | 0 руб. |
| Sep-19-2025 | 0.16 руб. | 0.82 руб. | 0 руб. |
| Aug-19-2025 | 0.35 руб. | 0.86 руб. | 0 руб. |
| Jul-19-2025 | 0.50 руб. | 0.56 руб. | 0 руб. |
Описание товара

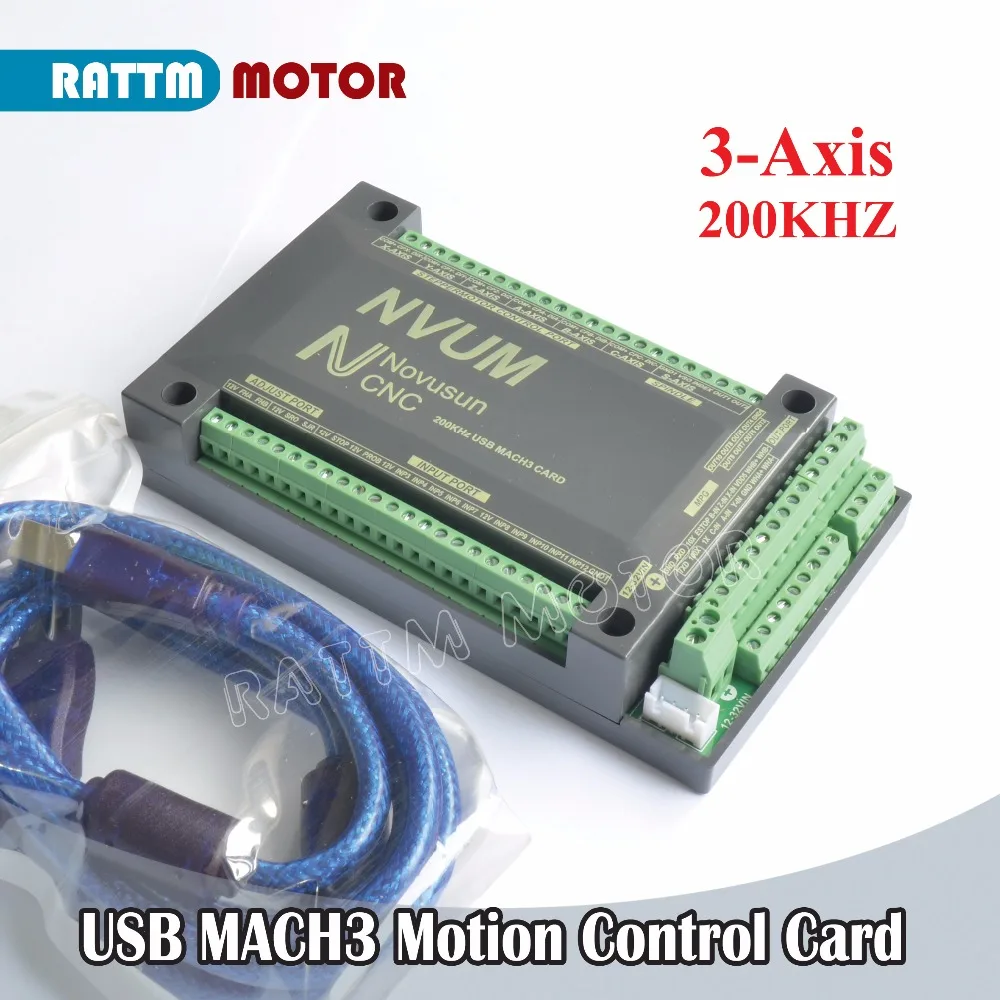

Посылка включает:
- 1 х 3-оси Mach3 USB карта NVUM
- 1 х USB кабель
- Английское руководство вышлю по эл. почте.
4 осиNVUM Mach3 USB-карта движения
1. производительность параметр
1) Поддержка USB;
2) 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;
3) 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;
4) 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно менять на PWM выход);
5) может поддерживать 3-6 осевые Степпер системы, 200 кГц импульсный выход для каждой оси;
6) Микросхема управления движением руки;
7) Основное устройство-12V-32VDC вход питания, ток должен выше 0.5а;
8) совместим с помощью MPG, поддерживает цифровой дисплей MPG от нашей компании.
9) Slave Функц
2. Определение и метод подключения продукта
Подключение контроллера включает интерфейс питания, интерфейс подключения USB, интерфейс MPG, степпер/сервопривод, выходной интерфейс управления, интерфейс управления шпинделем, функция Estop и ограниченный коммутатор и инструмент, устанавливающий входной интерфейс и так далее. Теперь мы описываем их в деталях, как показано ниже.

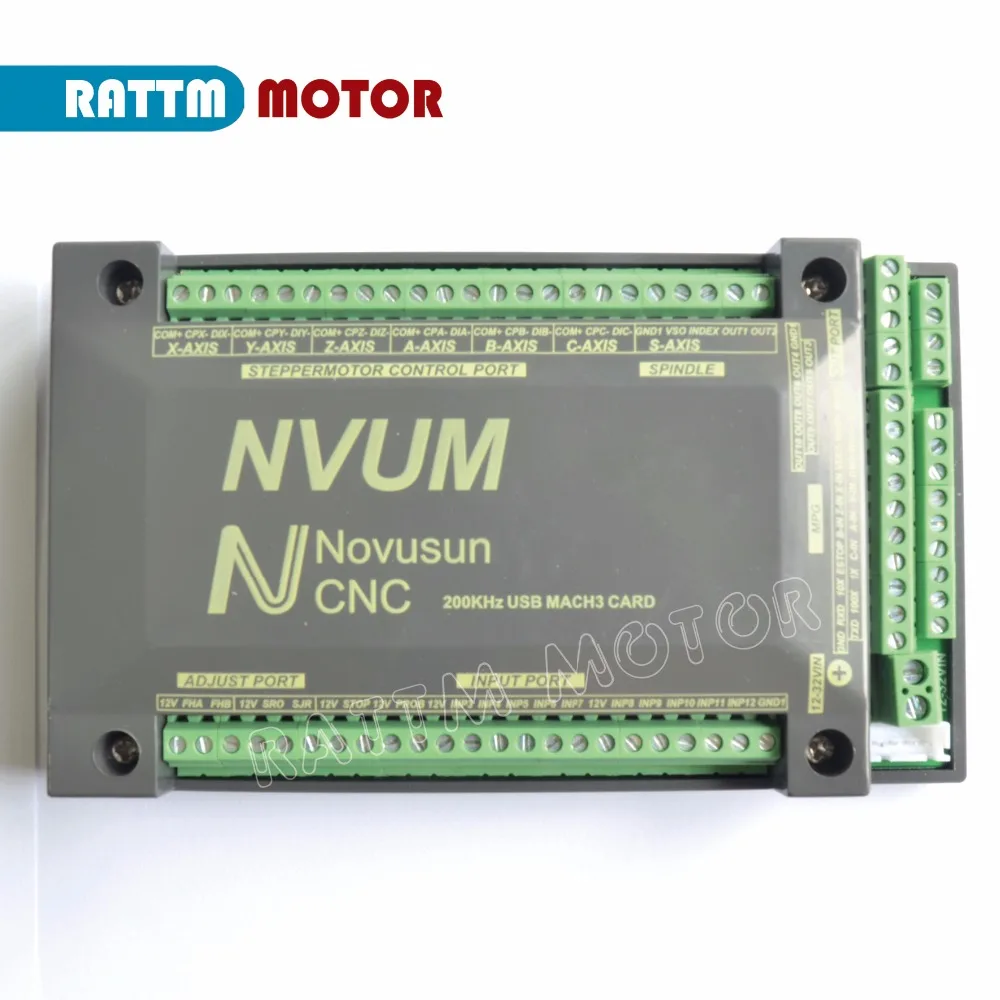

3. Интерфейс Шагового управления двигателем
Как показано на рисунке 2-2, № 1 клеммный блок составляет 6 осью Степпер-драйвер управления выходным интерфейсом, слева направо, есть X, Y, Z, A, B, C 6 оси выхода, это общий анод, подключение кабеля для каждой оси является COM +/CP-/DIR-, COM является распространенным +, CP является импульсом-, DIR направление-. подключение показано как на рисунке 2-3.COM + подключение с SP + и DIR +.
| Pin-Марка |
Оси |
Определение |
| COM + |
Общий + |
Общий анод + 5 В |
| СРХ- |
Оси X |
Выходная мощность импульса-для оси X |
| DIX- |
Оси X |
Выходные данные Directrion-для оси X |
| КПЮ- |
Оси Y |
Импульсный выход-для оси Y |
| DIY- |
Оси Y |
Выходные данные Directrion-для оси Y |
| CPZ- |
Z оси |
Импульсный выход-для оси Z |
| Диз- |
Z оси |
Выходные данные Directrion-для оси Z |
| CPA- |
Ось |
Импульсный выход-для оси |
| DIA- |
Ось |
Выходные данные Directrion-для оси |
| КПБ- |
B оси |
Импульсный выход-для оси B |
| DIB- |
B оси |
Выходные данные Directrion-для оси B |
| CPC- |
C оси |
Импульсный выход-для оси C |
| Дик- |
C оси |
Выходные данные Directrion-для оси C |

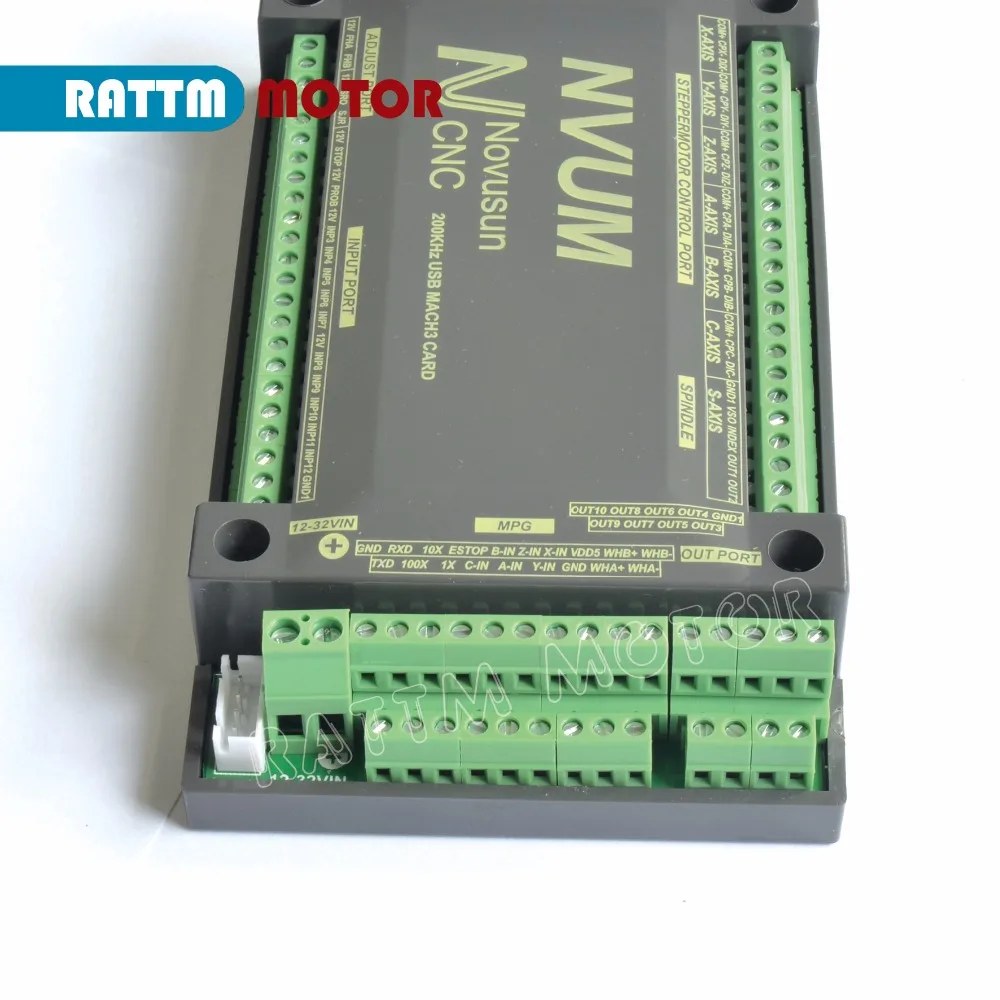

4. Выходные данные управления шпинделем
Мы определяем интерфейс слева: GND1 (выходные данные GND), VSO (0-10 В Регулируемый скорость выхода), индекс (вход обратной отзывы шпинделя), OUT1 (общий выходной порт 1), OUT2 (общий выходной порт 2),.
Возьмите в качестве примера инверторный инвертор. Выход управления шпинделем и Инверторное соединение показаны как рисунок 2-4.If ACM и DCM закрыты, только нужно подключить один порт.
Если требуется Mach 3 для показа реального времени скорости вращения шпинделя, просто фиксируйте один зал устройства, каждая революция передает один импульс между индексом и GND1, импульсное напряжение-5 В-10 В.
