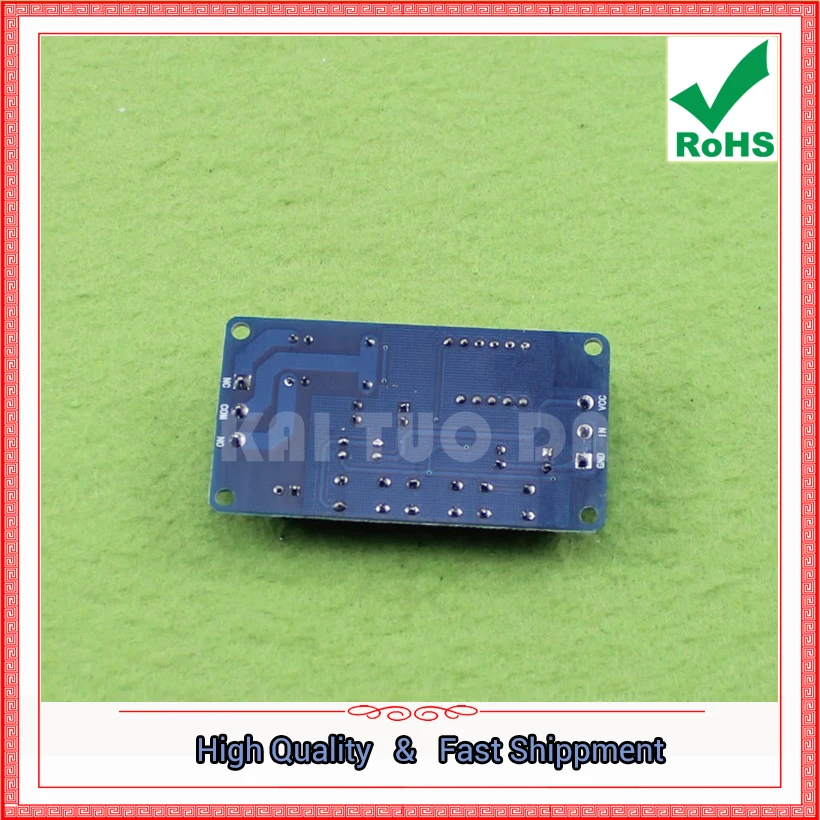

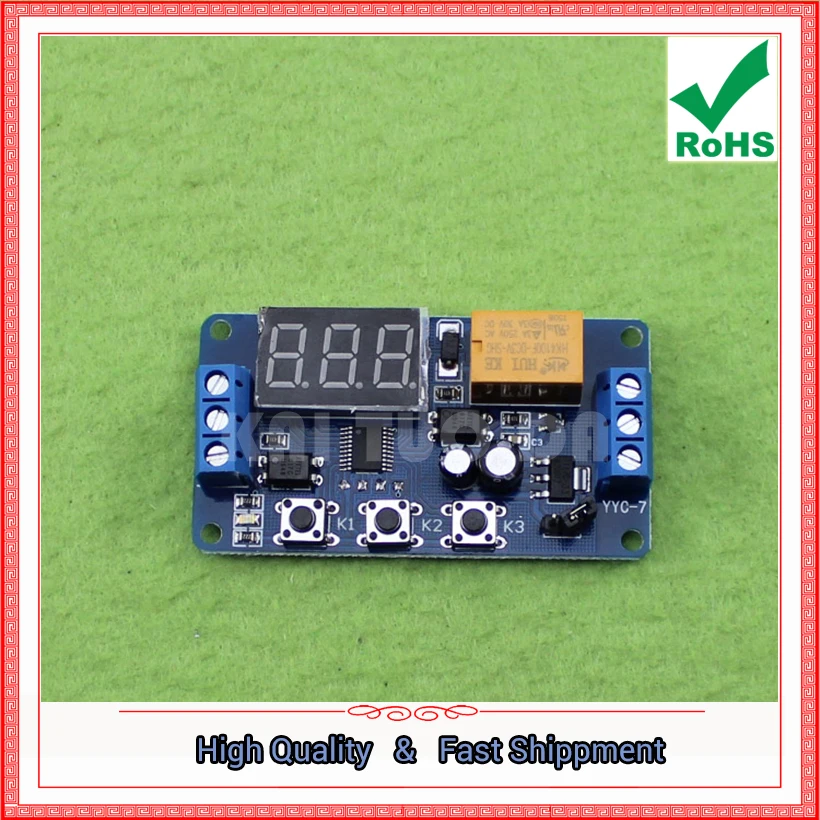

1-канальный релейный модуль 3 в 7 В 4 5 6 триггерный цикл задержки таймер выключения

1-канальный релейный модуль 3 в 7 В 4 5 6 триггерный цикл задержки таймер выключения

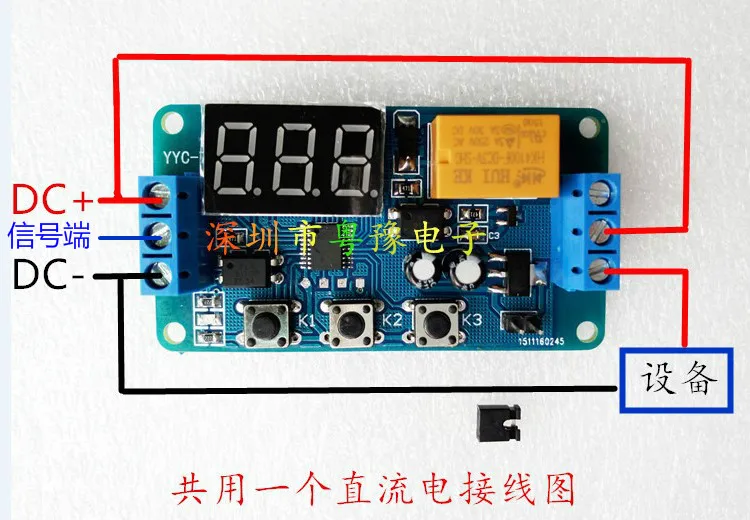

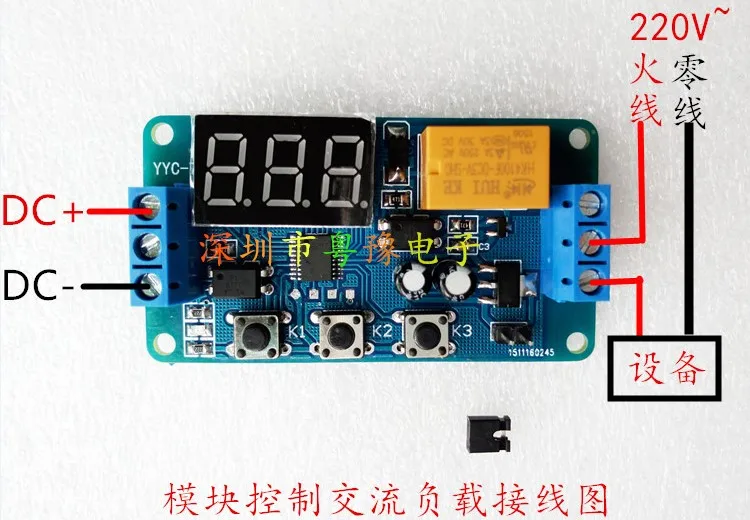

Пункт продажи товара: Реле задержки низкого напряжения питания, самая низкая до 3 в, обычно используется литиевая батарея 3,7 В, перезаряжаемое сокровище 5 В, импульсный источник питания, трансформаторы и так может дать Электропитание печатной платы, часто используется для управления двигателем, лампами, светодиодными лампами, двигателем постоянного тока, микронасосами и т. д. Характеристики продукта: (являются наиболее часто используемыми функциями, потребности в других функциях могут быть настроены, простые Пользовательские бесплатные, Доставка в тот же день) Диапазон задержки: минимум от 0,1 до 999 минут регулируется. P-1: пусковое реле сигнала тянет, время вверх, реле отключено, в течение периода задержки A: неактивный снова B: триггер снова таймер C: триггер реле снова сброс снова P-2: Запуск сигнала время запуска T1, время реле pull-in time T2 OFF (сброс) P-3: утилизация: Включение T1, выключение T2, бесконечная петля. T1 и T2, время регулируется A: после включения реле сначала подключено, а затем откройте бесконечную петлю B: Питание после выключения реле, а затем подключено к бесконечной петле P-4: сигнал, реле тянет, удерживает тягу, сигнал исчезает, время запуска, время вверх, реле отключено, во время задержки, снова к сигналу, отмена задержки, сигнал исчезает, повторное Переключение времени. По умолчанию продукт без оболочки, нужно оболочка, пожалуйста, нажмите, чтобы купить: https: /item.taobao.com/item.htm? Spm = a1z10.3-c.w4002-412389075.84.aZz7pV и id = 44765140380 Параметры продукта: 1: Рабочее напряжение: постоянный ток 3 В ~ 7 в Плюс диапазон напряжения колпачка короткого замыкания: 3 В ~ 5,5 В, удалите диапазон напряжения колпачка короткого замыкания: 3,8 В ~ 7 в 2: источник сигнала: постоянный ток 3 В ~ 12 В (обычно используется мощный положительный триггер, кнопка, датчик PNP, сигнал PLC и т. д.) 3: Выходная мощность: может управлять DC 30v3A в пределах или AC 220v3A в пределах оборудования 4: тихий ток: 15 мА Рабочий ток: 30 мА 5: Срок службы: "100000 раз; Рабочая температура: -40 ~ 85'C; Размер: 64,2 мм * 34,8 мм * 15 мм 6: изоляция оптопары на выходе, Улучшенная защита от помех энергопотребление, промышленная печатная плата, Установите параметры после выхода питания навсегда. Общая схема проводки:

Выбор режима: после включения питания нажмите и удерживайтеК1Ключ 2Через несколько секунд нажмите K1, чтобы войти в режим выбораP1 ~ 4 Выберите, K2 в режим.

P-1:Сигнал запускает реле для тяги, время вверх, реле отключено, во время задержки

A: Снова триггер недействителен B: триггер снова хронограф C: триггер релейный сброс снова

P-2:Триггер сигнала время запуска T1, время реле pull-in time T2 off (сброс)

P-3:Утилизация: Включение T1, выключение T2, бесконечная петля. T1 и T2, время регулируется

A: Питание после подключения реле, а затем откройте бесконечную петлю B: Питание после выключения реле, а затем подключено к бесконечной петлеP-4:Есть сигнал, реле тянет, удерживает тягу, сигнал исчезает, время запуска, время вверх, реле отключено, во время задержки, снова к сигналу, отмена задержки, исчезновение сигнала, повторное Переключение времени.

После выбора режима работы,Короткое нажатие K1, можно ввести функцию настройки тонкой регулировки, то есть переключатель A, B, C.

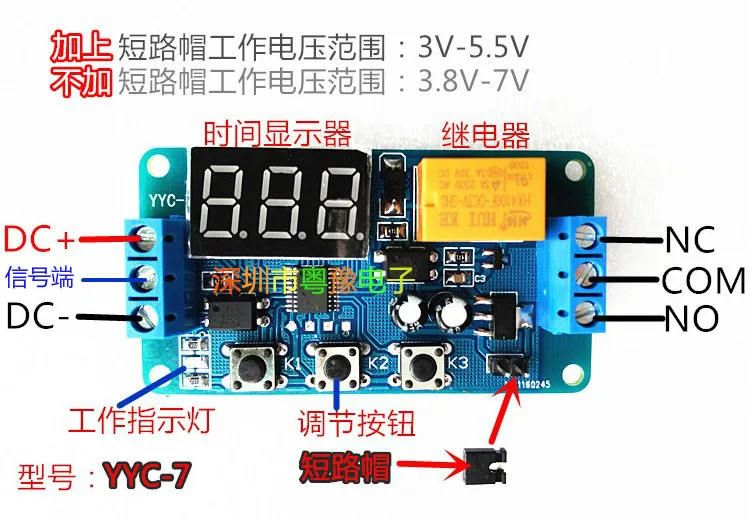

Описание времени установки:

K2: Клавиша переключения: нажмите на регулировку положения мигания цифровой трубки, которая мигает цифровой трубкой, K3 для регулировки значения мигающей цифровой трубки. Пока вы не нажмете K2, цифровая трубка больше не мигает.

К3: Когда цифровая трубка мигает, K3 регулирует цифровое изменение, от 0 до 9 последовательно изменяется.

    На цифровом дисплее нормально, K3 регулирует положение десятичной точки,Десятичная точка представляет 0-999 минут в одном бит; 0-99,9 секунд в десяти цифрах; Десятичная точка не означает 0-999 секунд.

Примечание: функция P-2, и P-3 имеет два набора времени, необходимо отрегулировать, нажмите K2 шесть раз в качестве цикла, первые три раза для настройки времени, после трех раз, чтобы настроить другой раз. (Синий свет указывает на время, когда реле включено, и синий свет выключается, чтобы установить время, когда реле отключено.
