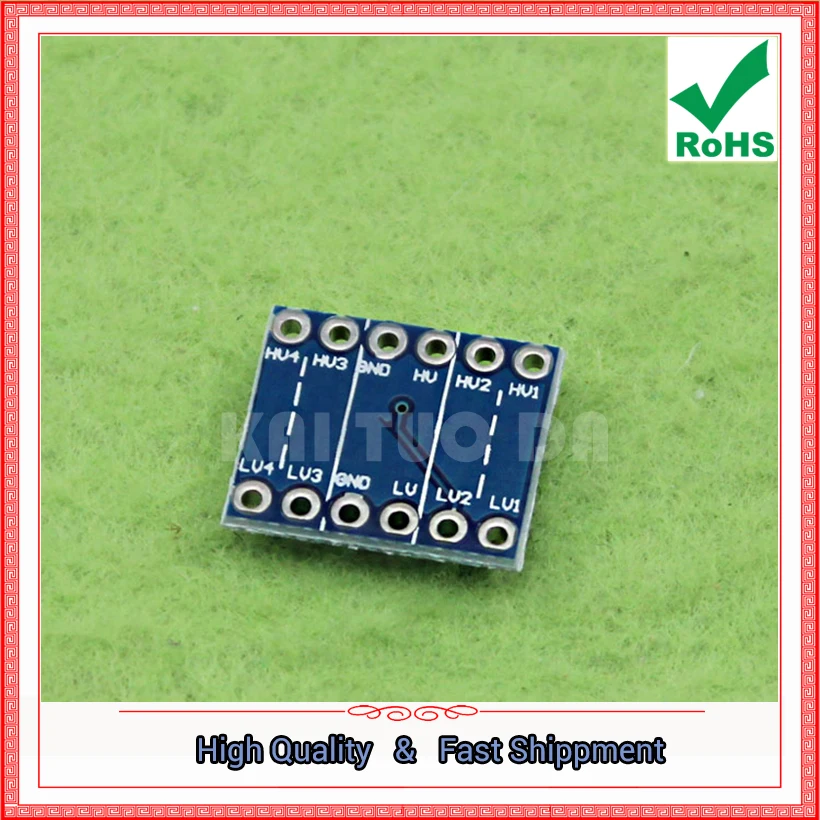

4 канальный модуль перевода уровня двухстороннее переключение 3 В на 5 в IIC UART SPI board

4 канальный модуль перевода уровня двухстороннее переключение 3 В на 5 в IIC UART SPI board

Описание товара:
   Из-за части макетной платы микроконтроллера и оборудованияСоставляет 3,3 ВРабочие местаИз,

Но также одночиповая плата разработки и оборудование, датчики и т. д.Из 5. 0VРабочая мощность, поэтому, когда им нужно общаться, он появилсяРабочее напряжениеНесовместимая ситуация, чтобы пользователи использовали ееНеудобно.

Этот продуктПредназначен для решения этой проблемы. Этот модуль находится в3,3 В и 5,0 В в разных устройствахОбеспечивает возможность,Играет роль посредника

Характеристики модуля:

1,4КаналЛогики высокого напряжения и логики низкого напряженияДвунаправленное преобразование

2,4КаналЛогика высокого напряжения преобразуется в логику низкого напряженияПреобразование в один конец

3,Модуль совместимый макет, Может быть вставлен непосредственно на макет

4,Реализуем серийные уровни 5 В и 3,3 В напрямуюКоммуникация

5,Самая высокая стабильная скорость передачи данных составляет 28800bps

6,Может достичьUART,IIC,1 провод,SPIТакие как автобусные сигналы3В-5ВДвунаправленное преобразование уровня

7,Совместимость:

(1)AVCC подключен к 5 V системе питания(2)ASCL подключен к системе 5 V SCL

(3)ASDA подключен к системе 5 V SDA(4)AGND подключен к системе 5 V GND

(5)BVCC подключен к 3 V системе питания(6)BSCL доступ 3 V система SCL

(7)BSD доступ 3 V система SDA(8)BGND подключен к 3 V системе GND

Область применения:

Микрокомпьютер с одним чипом и 3,3 В микрокомпьютер с одним чипом

2,3. 3 V Серийный порт загрузки и 5 V микроконтроллер серийной связи

3,5 В микроконтроллер и 3,3 В модуль приложения последовательной связи

Инструкции по использованию:

Инструкции по проводке:

LV (1-4) вход и выход 3,3 V TTL, HV(1-4)Вход и выход 5 в TTL, LV(1-4)С HV(1-4)Двусторонний поворот

Примечание:

1, еслиЗона высокого давления и низкое давлениеПлощадь мощности была в общей сложности этого модуля в G нужно только занять одно место.

2, модуль преобразования эквивалентен прямой линии, каждый порт по одному соответствует, но две стороны напряжения не одинаковы,

Таким образом реализованоРазныеУровеньМежду коммуникацией

3,ЭтоМодульНе может использоваться в качестве регулятора или трансформатораФункция может использоваться только для порта IO

Уровень между небольшим токомКоммуникация

4,Провод модуля без сварки, но есть соответствующие

Описание:

Если вы когда-либо пробовали подключить устройство 3,3 В к системе 5 В,

Вы знаете, какой вызов это может быть. SparkFun bi

Гибкий преобразователь уровня логики-это небольшое устройство, которое обеспечивает безопасное понижение сигналов на 5 В до 3,3 В и одновременное увеличение на 3,3 В до 5 В.

Этот преобразователь уровня работает с устройствами 2,8 В и 1,8 В. Что действительно отделяет этот конвертер логического уровня от предыдущих версий, так это то, что вы можете успешно установить ваше высокое и низкое напряжение и шаг вверх и вниз между ними безопасно на том же канале. Конвертер имеет возможность преобразования 4 штифтов на высокой стороне в 4 штифтов на низкой стороне с двумя входами и двумя комплектами для каждой стороны.

Уровень очень прост в использовании. Плата должна питаться от двух струнных источников (Высокое напряжение и низкое напряжение), которые использует ваша система.

Высокое напряжение (например, 5 В) до «hv' штифта», низкое напряжение (3,3 В, например) до «lv' и заземление от системы до «gnd' pi»
