Цифровой дисплей DVB01 окно напряжение компаратор измерение заряда и разряда

Цифровой дисплей DVB01 окно напряжение компаратор измерение заряда и разряда

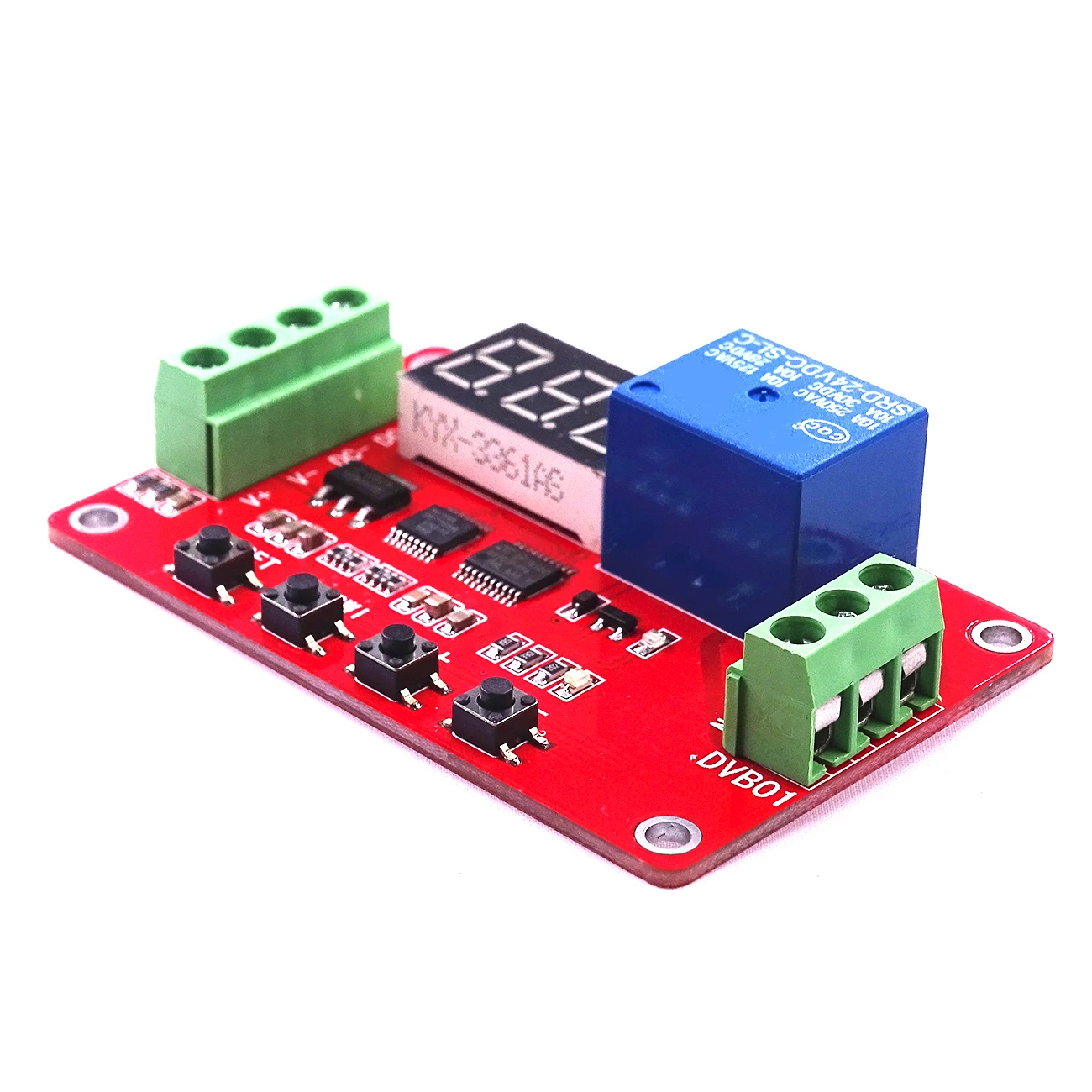

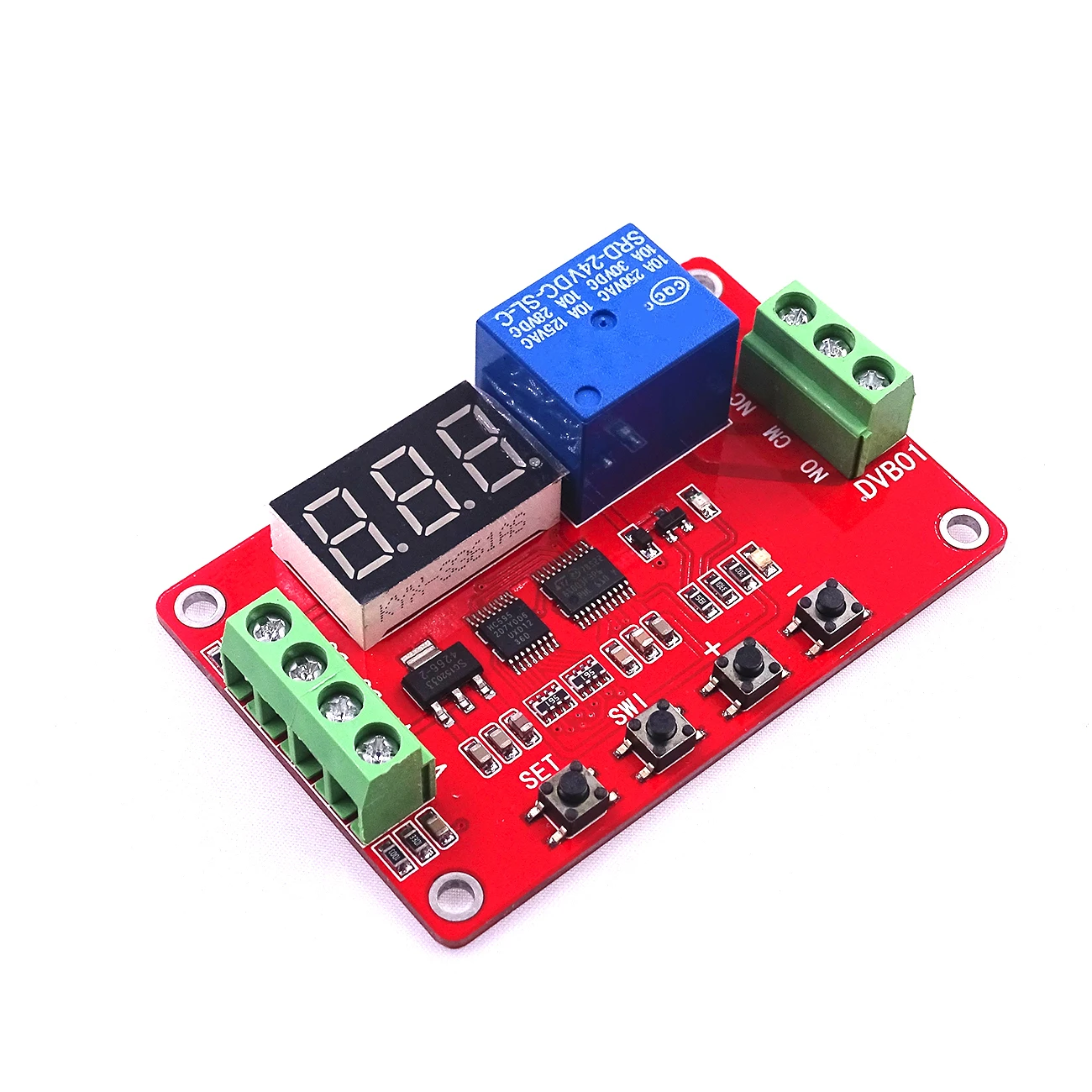

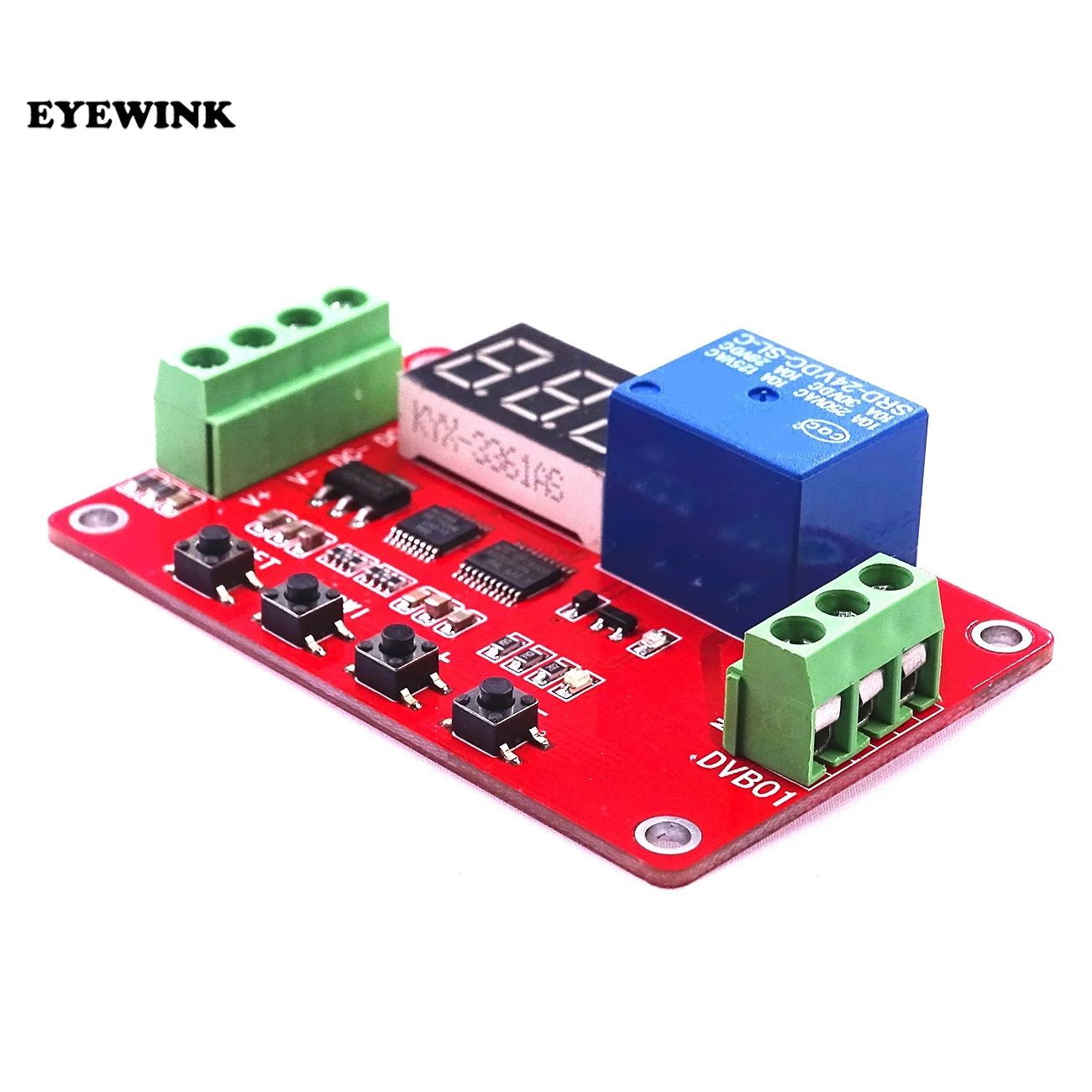

Модуль DVB01-это многофункциональный контроллер контроля напряжения, который принимает промышленный микроконтроллер в качестве основного блока управления, который имеет широкий диапазон измерений и высокую точность. Контроллер имеет 5 различных функций, и может настроить и добавить другие функции в соответствии с запросами пользователей.
Модуль сделан из натуральной высокого качества компонентов, стабильная производительность, может быть широко использован в различные измерения напряжения контроля.
Функциональные характеристики:
1. Обеспечивает 5 функций для пользователей, чтобы удовлетворить запросы большего числа приложений;
2. Пользователь может задать верхний и нижний лимит напряжения;
3 диапазон измерения тока 0-100V, точность измерения +/-0,1 V;
4. Увеличьте автоматическую функцию энергосбережения, пользователь может установить;
5. Все параметры могут быть автоматически сохранены, установите содержимое, которое не будет потеряно.
6 новых вытягиваний с задержкой 0-99,9 секунд и 0-99,9 секунд, функция отключения.

Функция модуля
Функция 1:
Измерение напряжения: выберите эту функцию, реле не будет функционировать, цифровой дисплей напряжения измерения тока;
Функция 2:
Мониторинг заряда: Когда измеренное напряжение ниже, чем более низкое предельное напряжение, реле притягивается, выше, чем Верхнее предельное напряжение, реле выключено;
Функция 3:
Мониторинг разряда: Когда измеренное напряжение выше, чем Верхнее предельное напряжение, реле тянется, ниже, чем более низкое предельное напряжение, реле выключено;
Функция 4:
Когда напряжение находится между верхним и нижним лимитом, реле включается, а другое реле выключено;
Функция 5:
Когда измерительное напряжение ниже нижнего предельного напряжения, или измерительное напряжение выше, чем Верхнее предельное напряжение, реле притягивается.
Теплый наконечник: контроллер будет функционировать на основе различных функций, автоматически определяет Стандартное напряжение V1 и V2, которое является верхним ограничительным напряжением, что является более низким ограничительным напряжением, потребителю не нужно установки большого, кто маленький, кто в первый раз после возникновения проблемы.
Две инструкции по эксплуатации
Ознакомьтесь с руководством пользователя...
Три инструкции по подключению
Ознакомьтесь с руководством пользователя...
Четыре электрические параметры
Рабочее напряжение: 5 В постоянного тока, 12 В, 24V три дополнительных (не должна превышать Номинальное напряжение +/-10%)
Рабочий ток: 5 В меньше 90 мА (Если реле не менее 12 мА, выключите дисплей менее 3 мА)
12 В меньше 50 мА (Если реле не менее 12 мА, выключите дисплей менее 3 мА)
24 В составляет менее 35 мА (Если реле не менее 12 мА, выключите дисплей менее 3 мА)
Рабочая температура: рекомендуется-20 по Цельсию-60 по Цельсию (лимит-30 по Цельсию-70 по Цельсию)
Диапазон измерений: 0-99,9 В
Грузоподъемность: реле, как правило, открытие порта Максимальная нагрузка: постоянный ток 0-30 В/10 А, переменный ток 0-250 В/10 А
Реле, обычно закрытый порт, Максимальная грузоподъемность: постоянный ток 0-28 В/10 А, переменный ток 0-125 В/10 А
Пять Модуль интерфейса
Входное напряжение модуля: Есть 4 проводных интерфейса, все интерфейсы являются клеммными, удобными для пользователя
1, DC +: DC силовой катод
2, DC-: DC блок питания анод
3, в +: измерение положительного напряжения
4, в-: измерение отрицательного напряжения
Релейный выход нагрузки: Есть 3 проводных интерфейса, все интерфейсы являются клеммами
1, NO: реле, как правило, открытый интерфейс, прежде чем реле выключится, вытяните с коротким подключением COM
2, COM: реле, общий интерфейс
3, NC: реле, как правило, закрытый интерфейс, до и после реле с коротким тягом COM, вытяните влево
Шесть размер модуля
Размеры: 67 мм * 44 мм * 20 мм (Д * Ш * В)

Все, кто покупает, обратите внимание, что вы хотите 5 В, 12 В, 24 В, номер нужно сказать мне, сколько напряжения, мы отправляем по умолчанию 24 В, спасибо за ваше сотрудничество!
