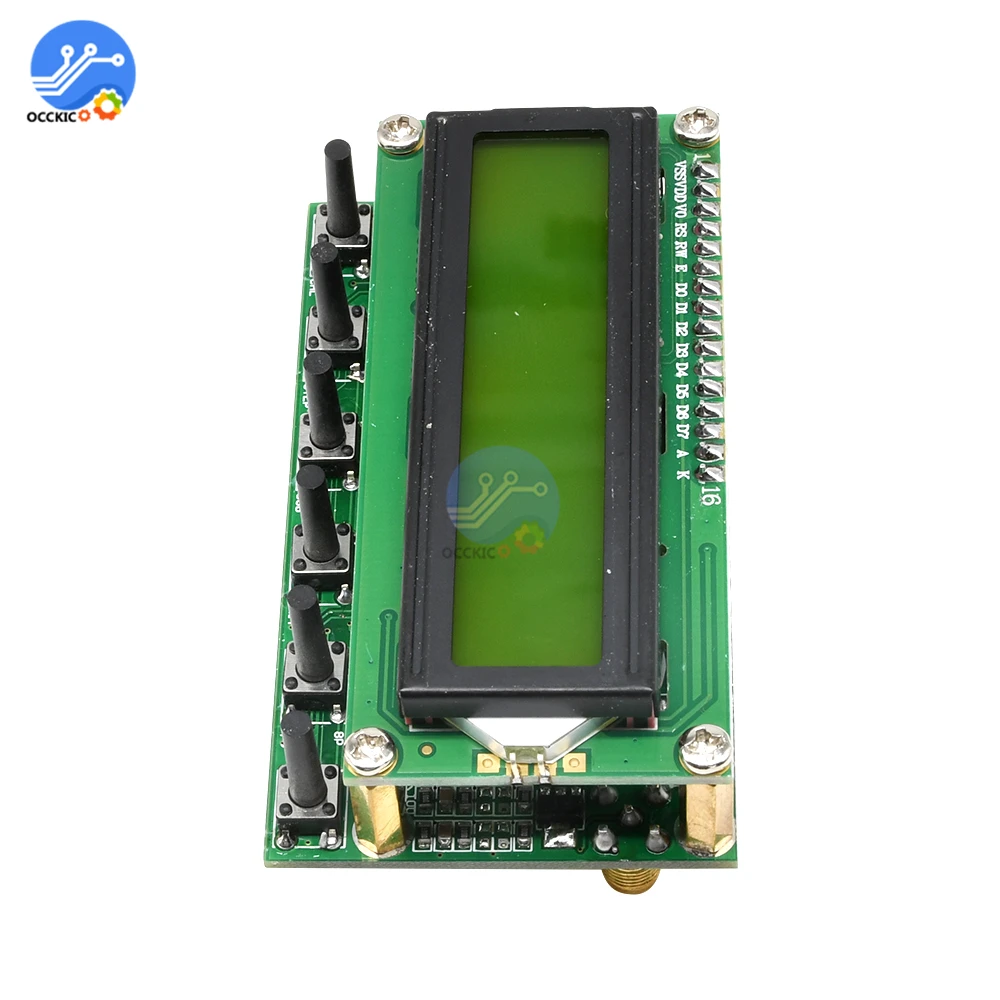

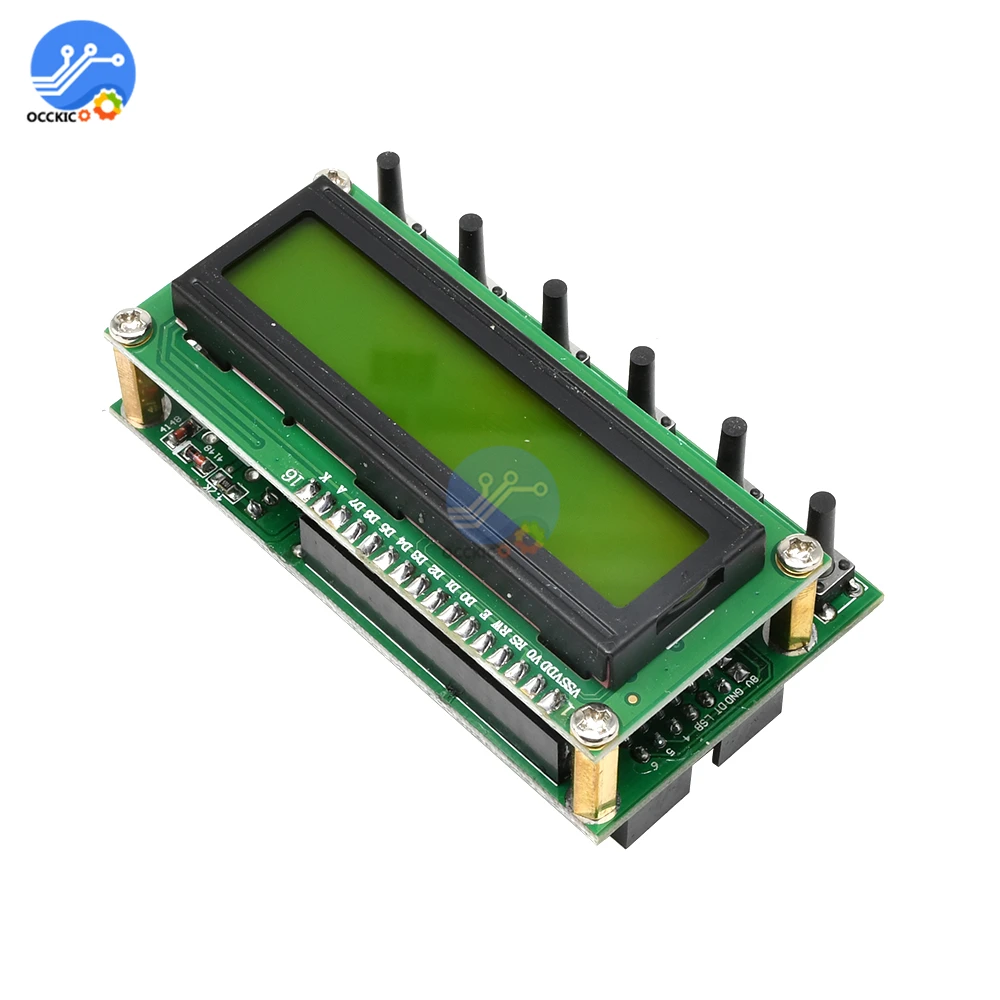

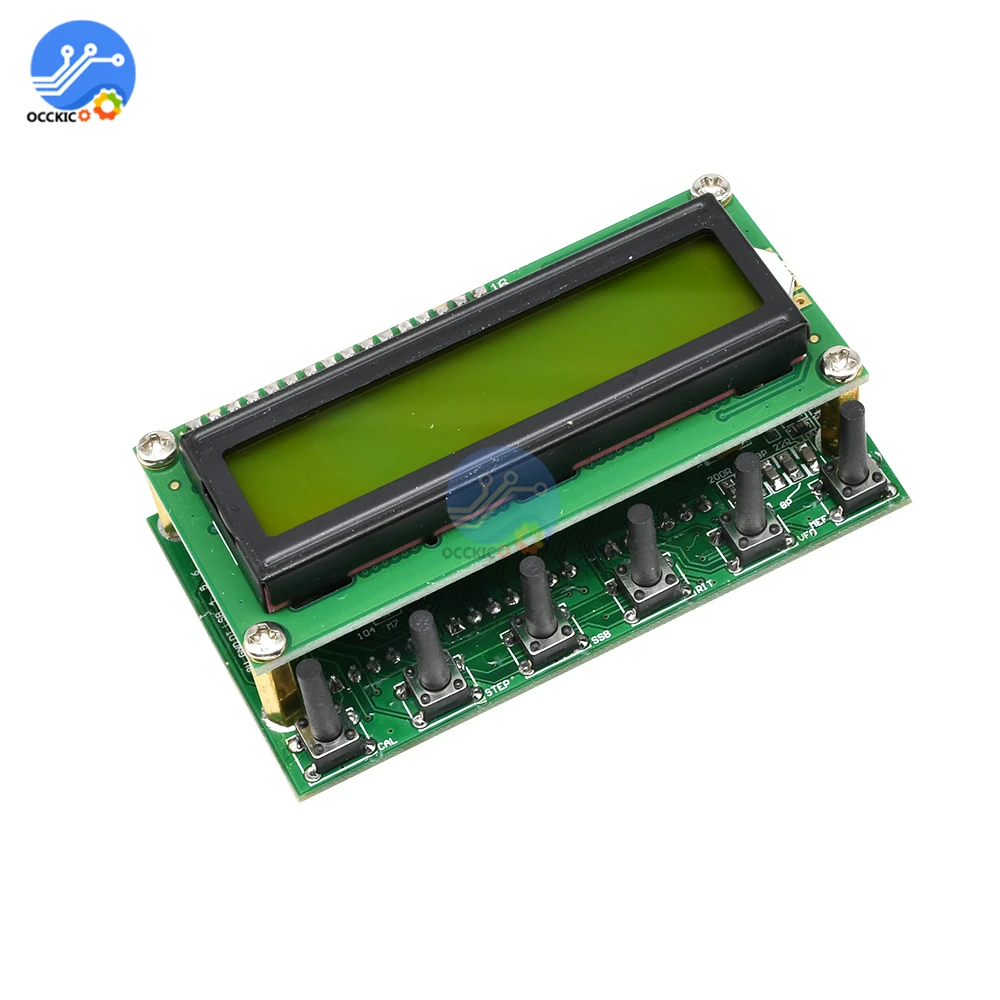

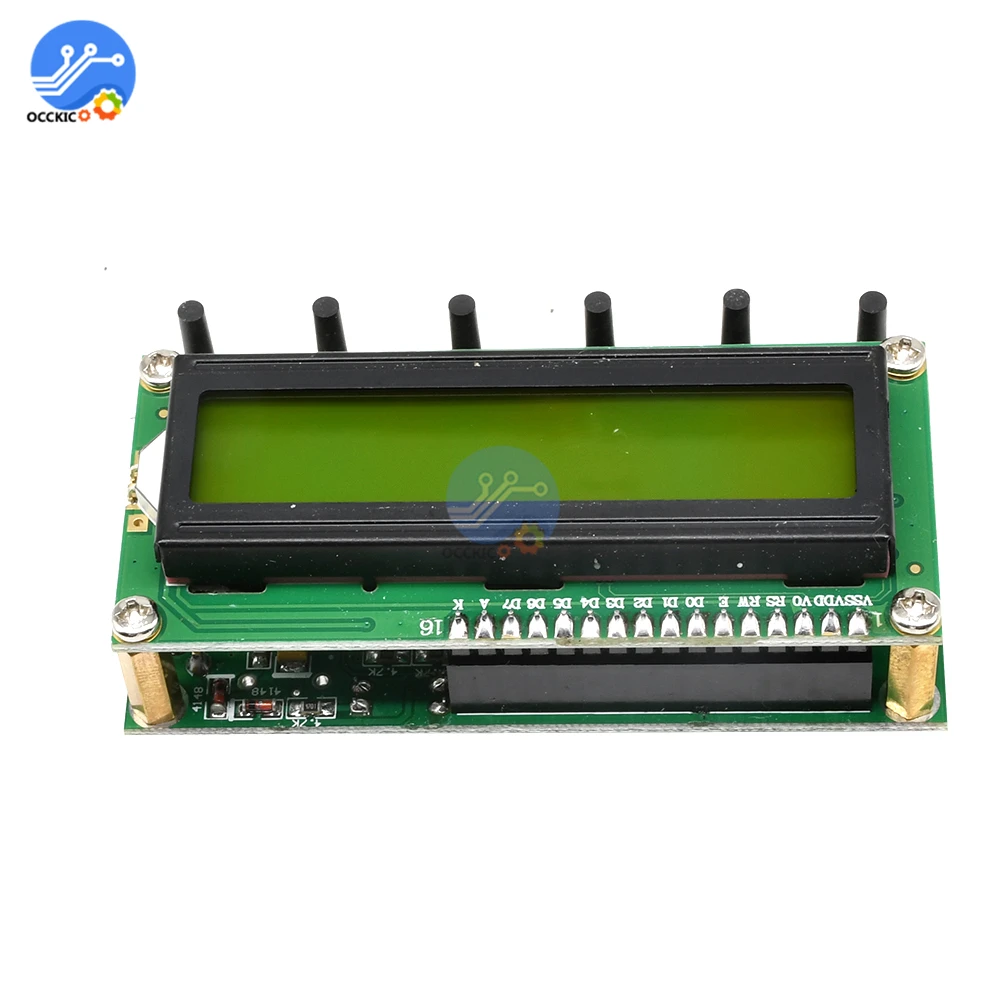

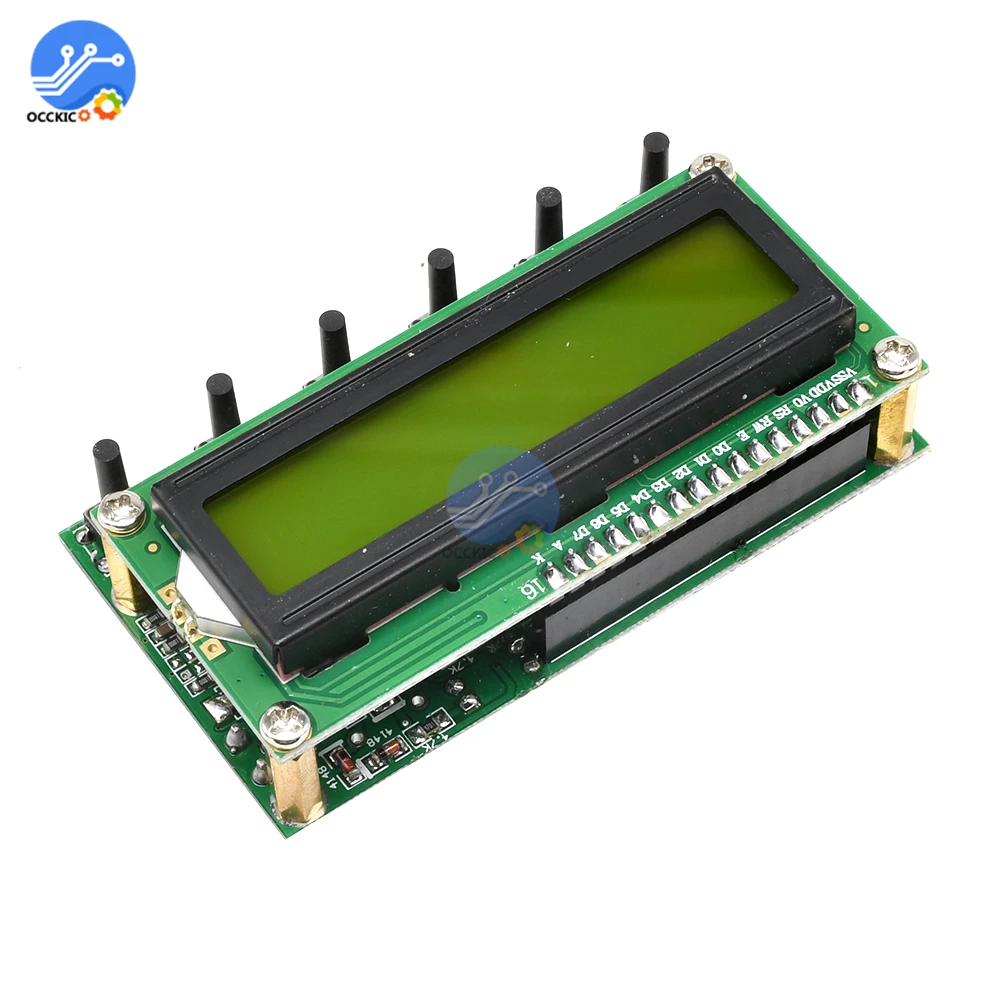

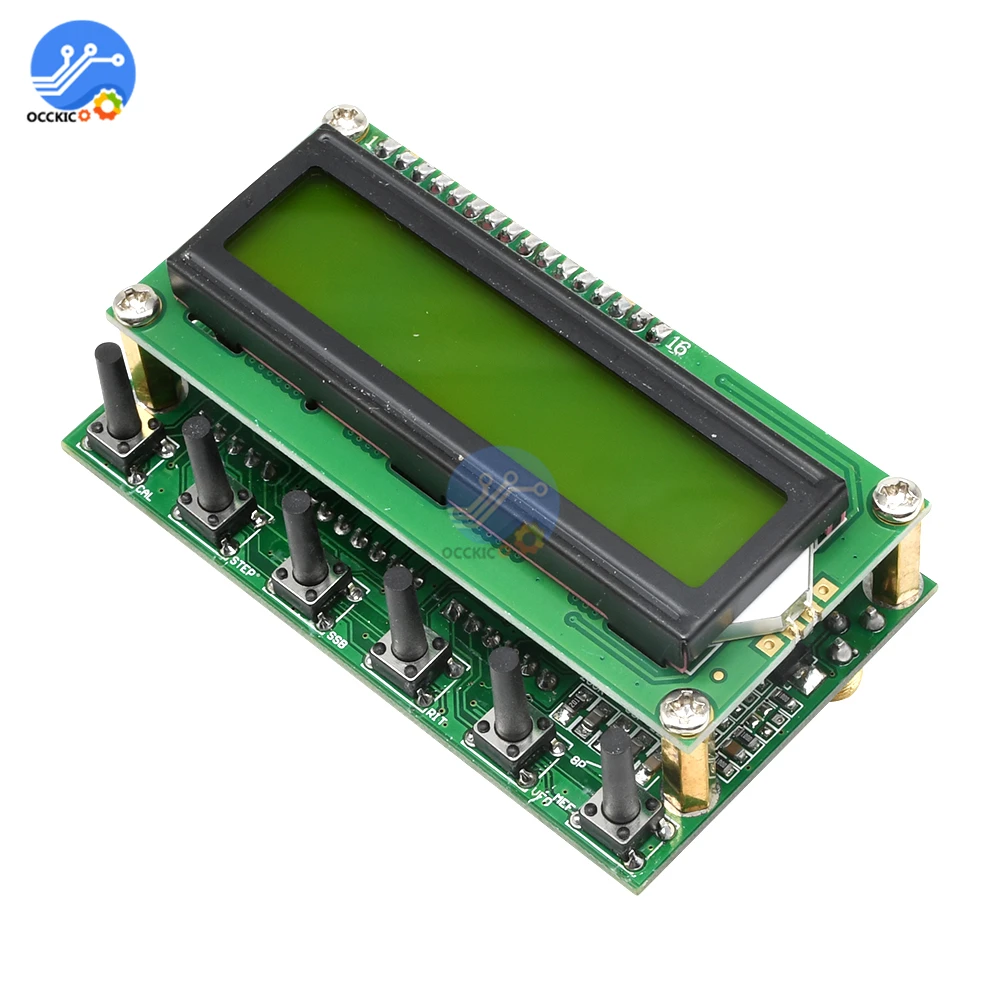

AD9850 6 частотный диапазон 0 ~ 55 МГц DDS генератор сигналов цифровой HAM Radio RIT VFO SSB

---

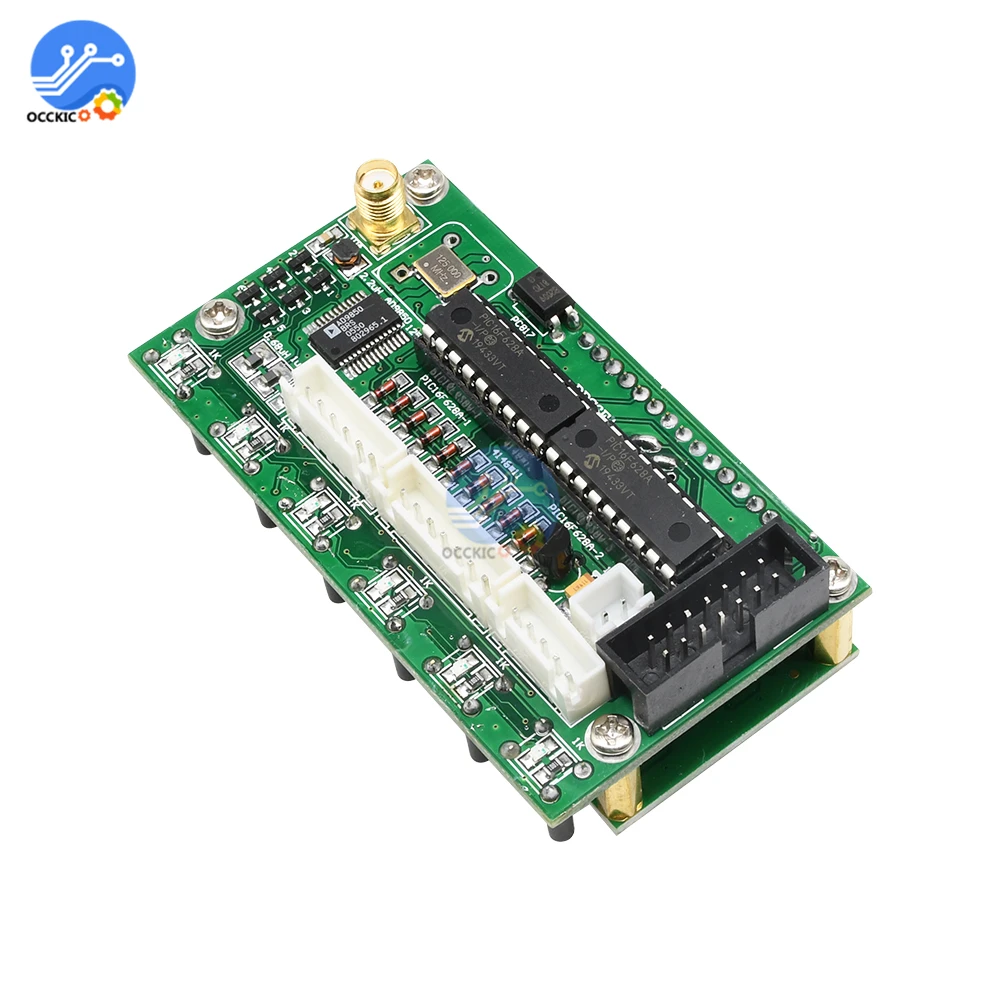

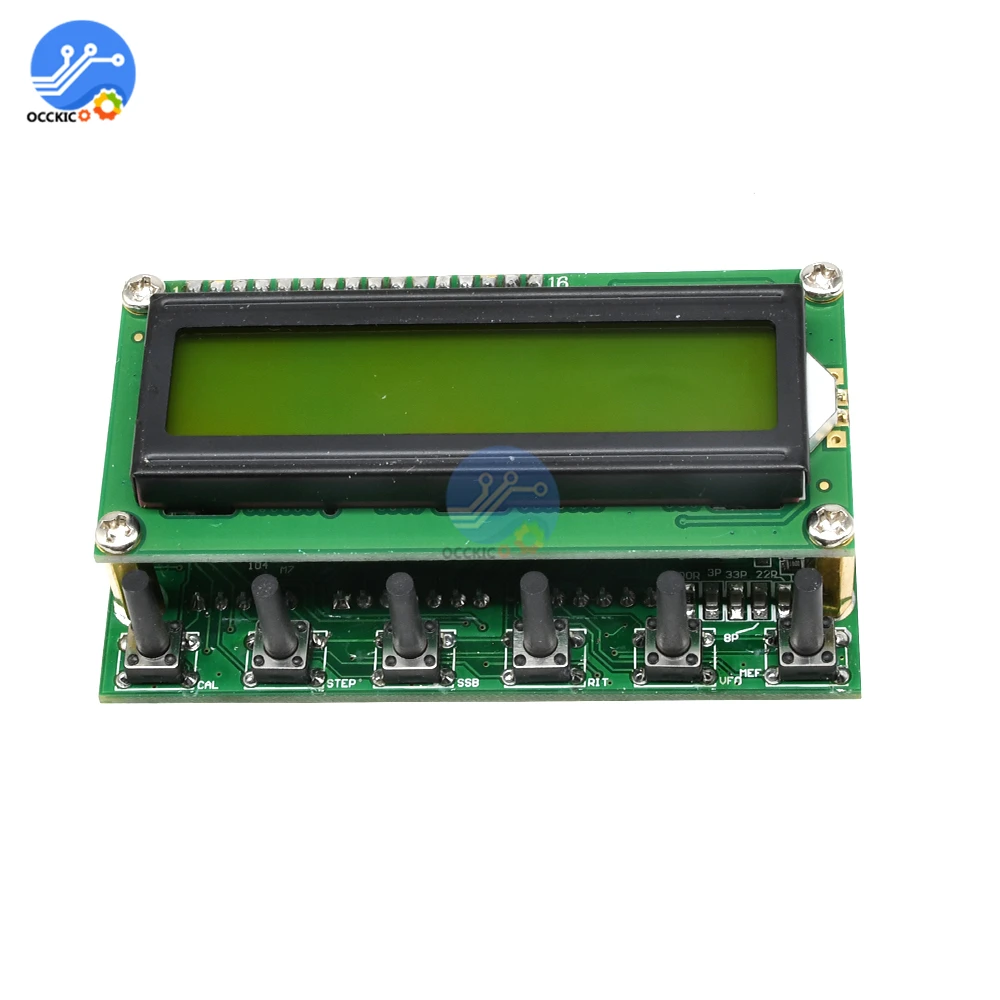

Особенности: Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.   Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.   Этот генератор имеет 78L05 регулирование напряжения. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.   Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.   5p/6p Подключите к Кодировщику согласно фото. 7p среднего подключения к цифровому матричному входу. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.   От 1 года до 6-6 частотных диапазонах: (3,8, 7 ,9,14,18 или 21,27 или 29)   ISB, USB, CW-это три варианта.   DT-сигнал от основной платы.   Ключи и интерфейсы подключения: ENC: кодировщик MEM: переключатель для режима памяти VFO: передача от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл... RIT: тонкая настройка для приема частоты Отдельно Кол-во: набор функций KB-1 и KB-2 имеют общий Общий контакт, но не GND.   Способ использования: Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.   A: включить 6XREFCLE: Настройка режима чипов часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.   B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.   C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.   D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.   E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.   F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.   G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.   H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:   I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.   Примечания: 1. DDS система CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000.   2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).   Частота отображения: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ) TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)   Частота запрограммирована в DDS, рассчитывается как показано ниже. RX = ABS(RX_DDS_FREQ) TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ) RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ   Образцы: 1. DDS Выходной диапазон 30 ~ 40 МГц: Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.   30 мгц 40 мгц 100 мгц = 130 мгц до 140 мгц. Похожие продукты Примите во внимание, что 1 30 мгц 40 мгц-10 мгц = 20 мгц до 30 мгц./ -40 мгц-30 мгц 170 мгц = 140 мгц до 130 мгц. Похожие продукты Примечание 2 -40 мгц-30 мгц 60 мгц = 30 мгц до 20 мгц./   2. Настройка FT180A с DDS: Включите RPT нет X6 reclk X6 Система DDS CLK 180M Макс DDS FREQ 65 м Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT) Макс RX DDS FREQ 60 м TX офсетная частота 0 Максимальное смещение RIT 1K (частота RIT) Офсетная FREQ-10,700 м-(офсетная частота) Мультипликатор-1 шт.       Комплект поставки: 100% абсолютно новый 1x0 ~ 55 мгц DDS генератор сигналов * прямой цифровой синтез HAM радио VFO беспроводной
