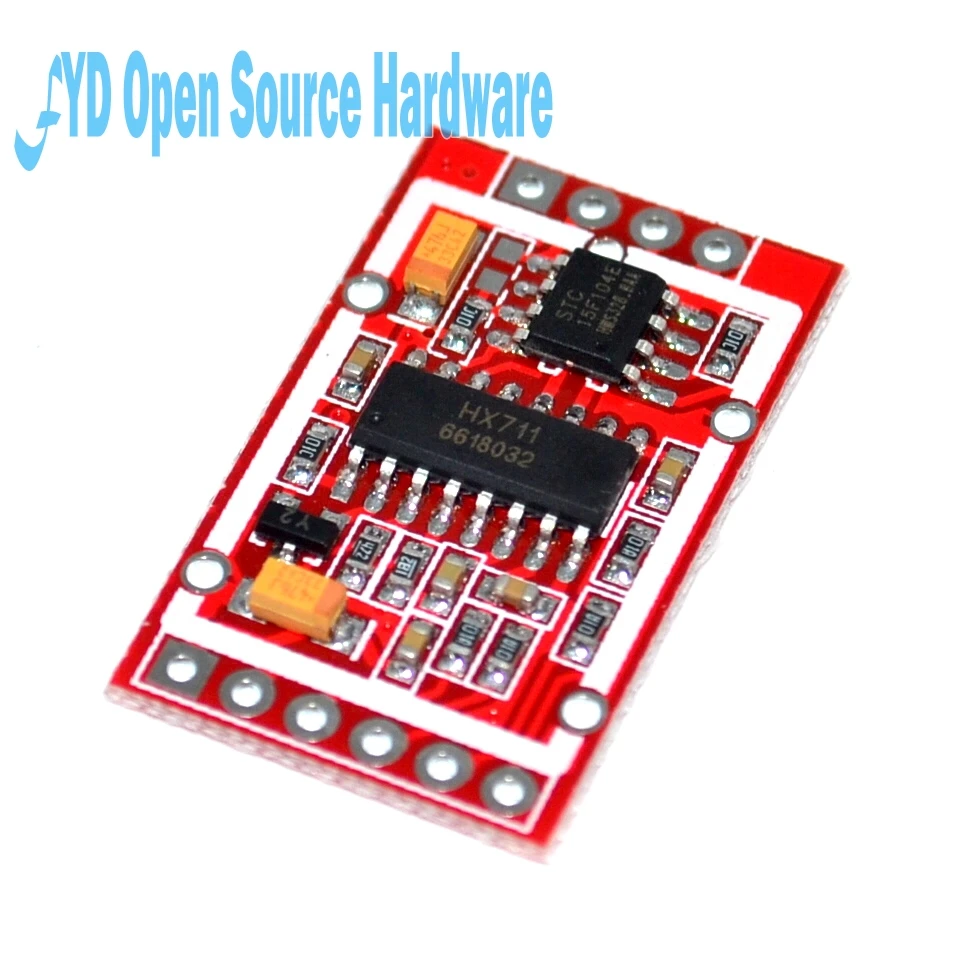

Датчик для электронных весов HX711AD двухканальный Модуль взвешивания моста AD с

Датчик для электронных весов HX711AD двухканальный Модуль взвешивания моста AD с

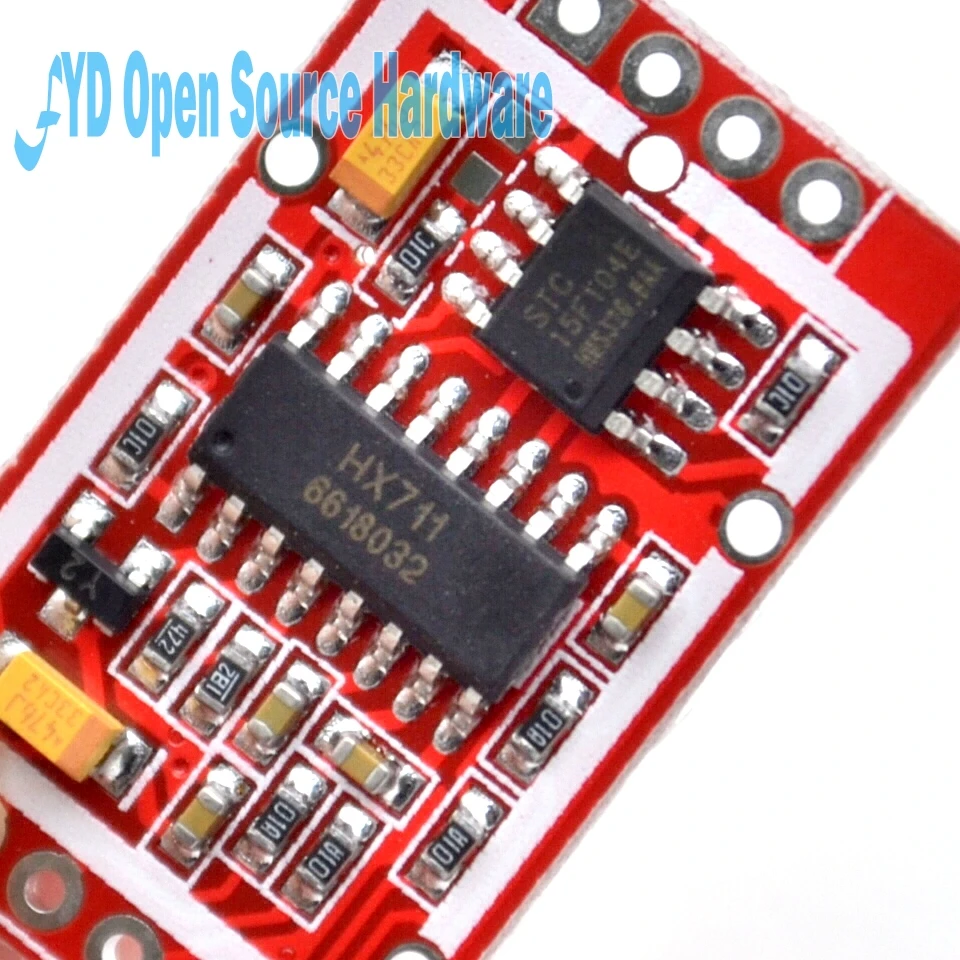

Использование профессионального чипа hx711 ad, двухканальный дизайн, периферийная простая, высокая интеграция. Встроенные конденсаторы 2 мкФ gall, металлический щит, Встроенный микроконтроллер CPU, мощные 29 заказов могут быть применены к различным полям. Два вида штифтов, могут удовлетворить различные способы установки сварки. Достаточно, чтобы отразить дизайн хорошо продуманного и высокопроизводительного модуля, высокую универсальность. Пожалуйста, используйте инструкции, пожалуйста, свяжитесь со службой поддержки клиентов после прибытия.

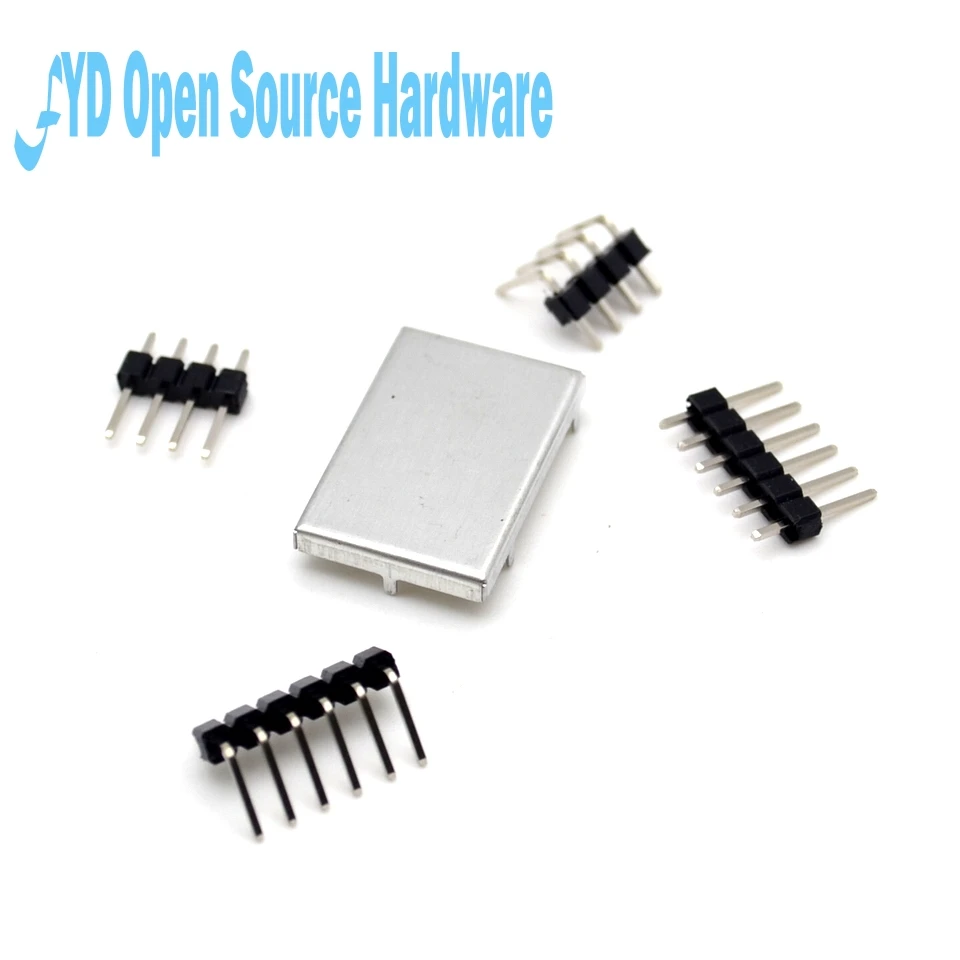

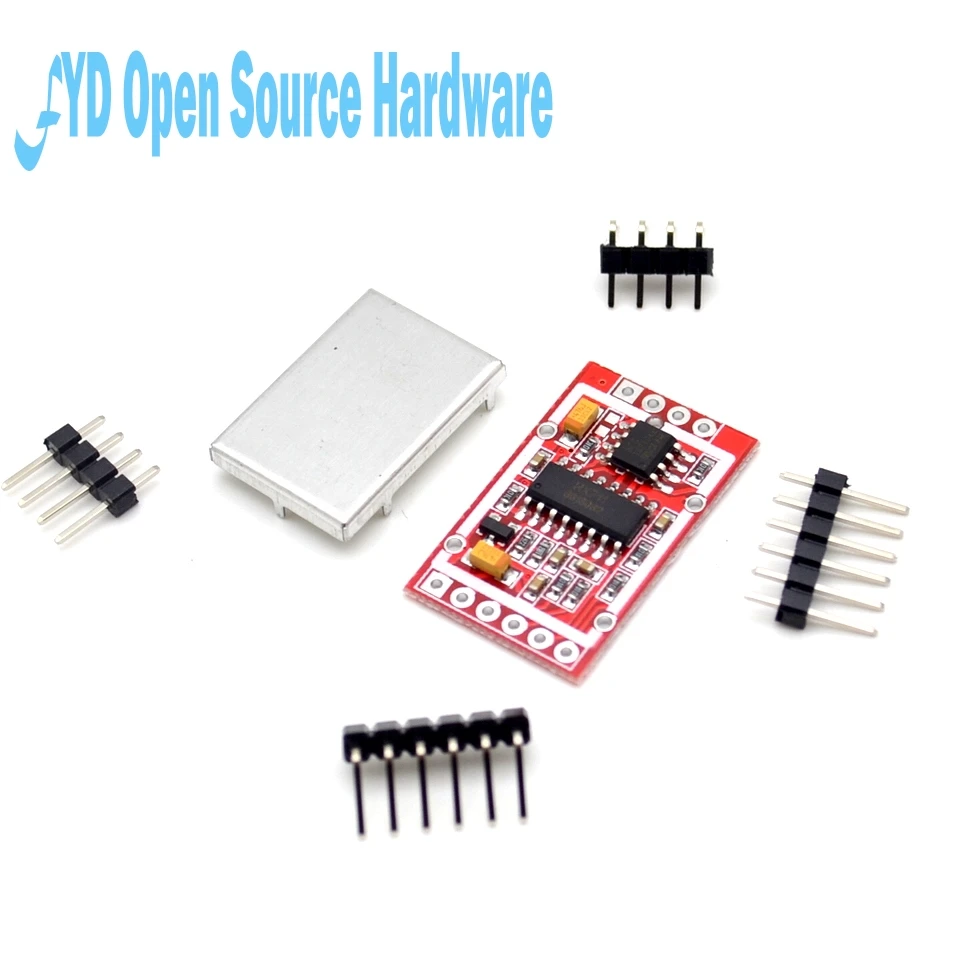

Примечание: цена, отображаемая на странице,-это цена одноконтурного модуля, каждый модуль распределяется с металлическим щитом с контактом DuPont 4 (необходимо быть самосваренным).

Рабочее напряжение модуля: 4,7-5,5 В

Типичный ток 12 мА

Объем: длина 2,9 см * ширина 1,7 см * высота 0,4 см

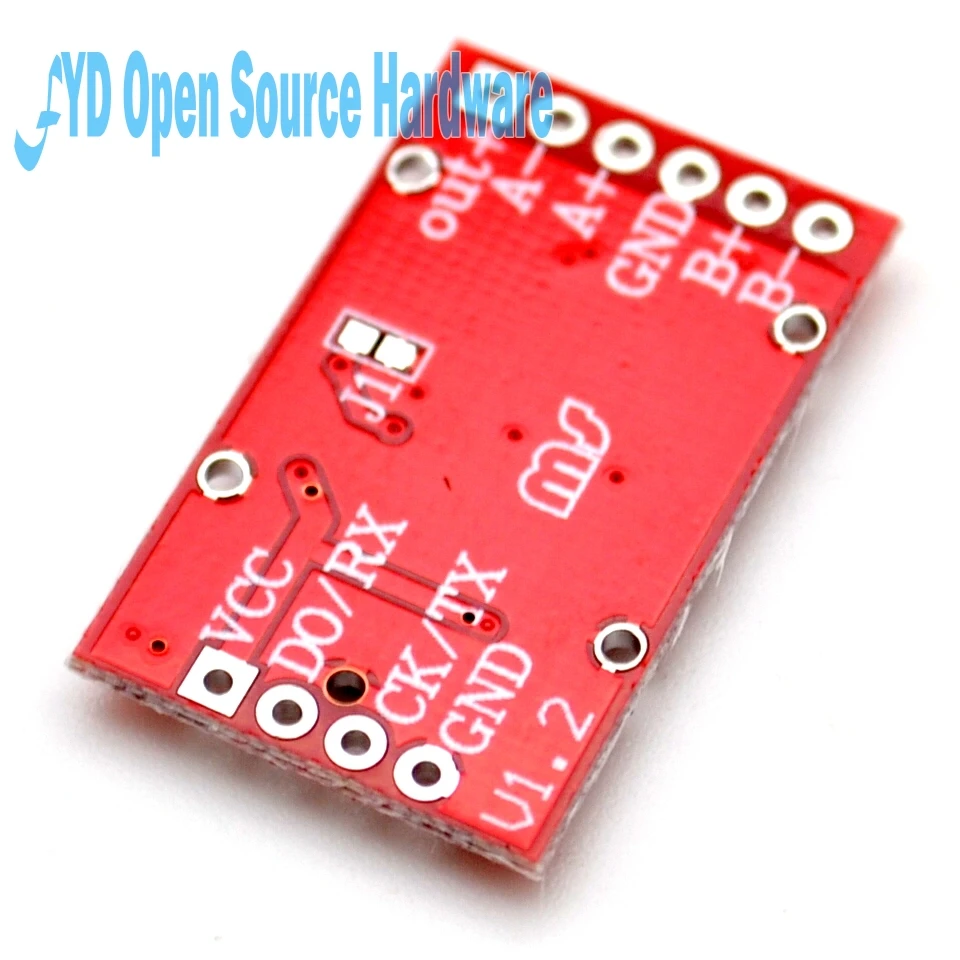

Канал соответствует модульному дифференциальному входному контакту A + A-

Канал A имеет дифференциальный диапазон напряжения ± 40 мВ при 64 усилении и ± 20 мВ при 128 усилении.

B канал соответствует дифференциальному входному контакту B + B-, B каналу с коэффициентом усиления 32, когда диапазон входного дифференциального напряжения ± 80 мВ.

Основные характеристики модуля:

● С металлическим щитом, сильной защитой от помех, на борту 2 47 мкФ холестериновая емкость, материал стопы.
● Встроенный однокристальный, 29 инструкций, мощный, широко используемый. Экономия времени на разработку, способствует быстрому развитию продукта.
● Два выбираемых дифференциальных входа
● Программируемые усилители с низким уровнем шума на микросхеме с возможностью выбора размеров 32, 64 и 128
● Схема регулятора напряжения на чипе может быть непосредственно к внешнему датчику и преобразователю чипа A/D для обеспечения мощности
● Простая Последовательная связь RS232: Все контрольные входы штыря.
● 10 Гц или 80 Гц Выходная скорость передачи данных может быть выбрана
● Синхронное подавление помех источника питания 50 Гц и 60 Гц
● Энергопотребление (включая цепь электропитания):
Типичный Рабочий ток: 12 мА
● Диапазон рабочего напряжения: 4,7 ~ 5,5 В
● Диапазон рабочих температур:-20 ~ + 85 °

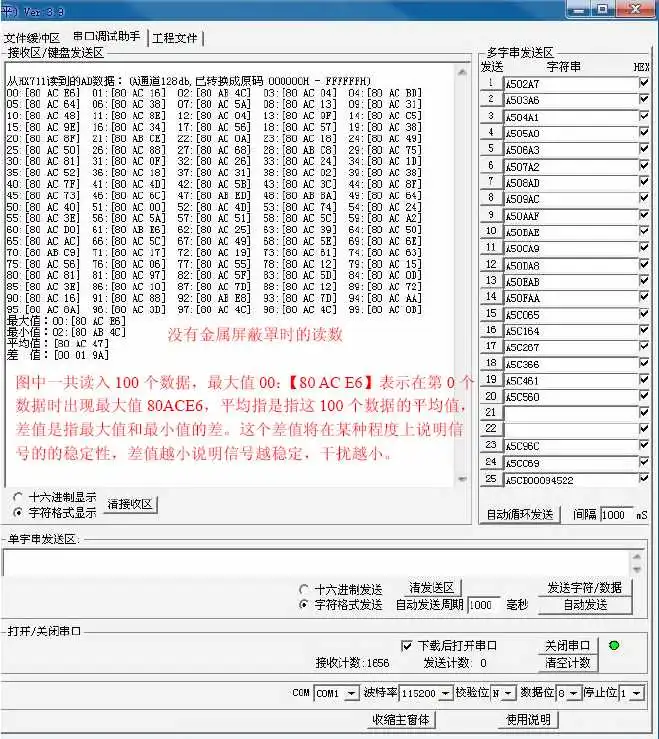

Преимущества использования металлических щитов: (без ЦП версия AD модуля измеряет показания)

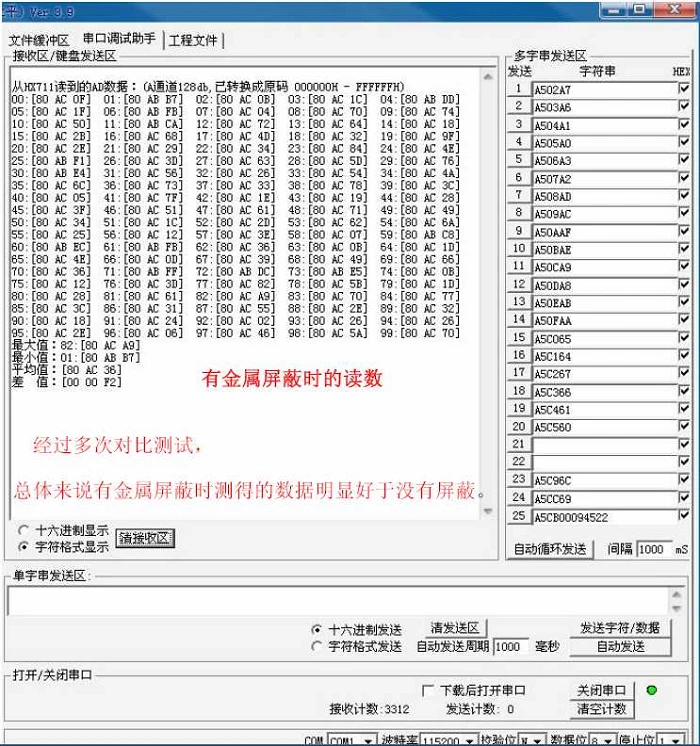

Из следующих двух измеренных карт видно, что показания в масках значительно стабильны и имеют меньшую разницу.

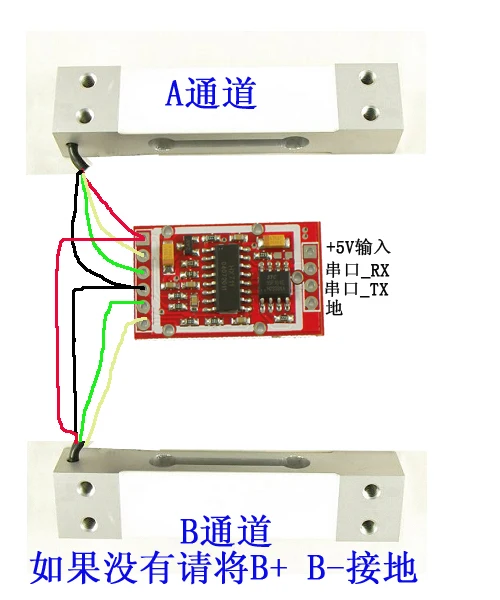

Общее Соединение:

Непрерывная отправка нескольких команд, последующая команда, чтобы войти в состояние ожидания измеренной карты:

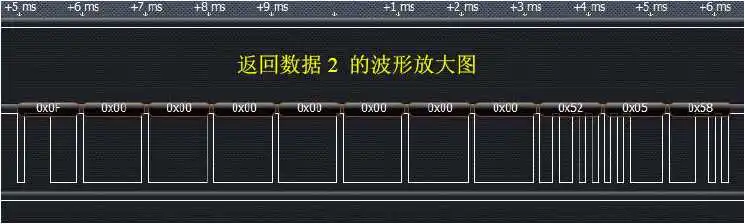

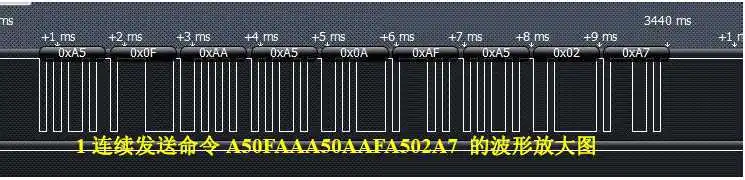

Подробная информация об увеличенном изображении:

Как видно из рисунка, A50FAA, A50AAA, A502A7 Три заказа отправляются непрерывно в модуль, модуль впервые получил A50FAA непрерывную альтернативную команду вывода, и возвратные данные (см. Возврат данных 2, чтобы увеличить карту), Но первая команда еще не выполнила выполнение необходимости возврата данных недостаточно времени для вывода, а затем Вторая команда A50AAF, затем Вторая команда, чтобы войти в состояние ожидания, но, к сожалению, заказ пришел слишком много, ожидая, что второй заказ еще не выполнен, Снова третья команда A502A7. В этом случае Вторая команда A50AAF переопределена третьей командой, пока первая команда (непрерывный альтернативный выход) не прерывается, одно выполнение завершено, немедленно выполните третью команду A502A7, смотрите возврат увеличенного вида данных 3, за которым следует 0x02 после 0x45, Указывая, что данные возвращаются для команды 02 H.

Другие приложения: только для справки

1. Испытательное одиночное напряжение

Как показано выше, A-A здесь также может быть B-B +, входное напряжение может быть теоретически 0 к любому значению, это может быть 20 в 100 в 300 В и т. Д., но фактическое применение с учетом стабильности, надежности, точности, окружающей среды и других факторов, дизайн может быть должным образом изменен, Или линейной оптопары изоляции, или после усиления и так далее. Если Канал A-channel напрямую подключен, входное напряжение A + может быть от 0 до + 20 мВ, но входное напряжение A-port может быть только от 0 до + 20 мВ диапазон напряжения, при условии соответствующего расчета выбранного рис. R3, сопротивление R5, Делая измеренный Диапазон входного напряжения A + порт от 0 до + 20 мВ изменения напряжения, вы можете удовлетворить требования к дизайну. Конечно, это соотношение уменьшит точность обнаружения входного напряжения, конструкция должна быть объединена с фактическими потребностями, в зависимости от ситуации, гибкое применение. Если вы хотите использовать модуль с диапазоном напряжения ± 20 мВ, чтобы улучшить точность определения измеренного напряжения, пожалуйста, обратитесь к соединению 2.

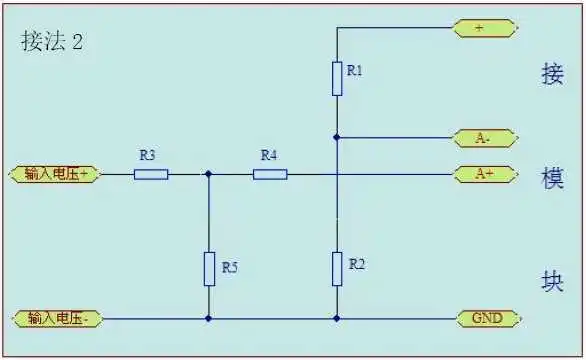

Как показано на рис. 2 выше, основной принцип подключения 1, но здесь более R1, R2 два резистора, два резистора к источнику питания внутреннего регулятора через разделитель к A-pin обеспечивают справочное напряжение, так что вы можете получить все дифференциальный Диапазон входного напряжения модуля, В некоторой степени также обеспечивает точность определения напряжения. Выбор метода сопротивления: предполагая Использование канала 128 дБ, затем соответствующий выбор сопротивления R1, R2, что делает A-port имеет 20 мВ эталонного напряжения, и затем в соответствии с фактическим диапазоном входного напряжения максимального выбора R3, Так что Порт A + имеет диапазон напряжения от 0 до + 40 мВ, так что требования к конструкции могут быть выполнены.

2, измеренный биполярный сигнал

Так называемый биполярный сигнал является положительным или отрицательным сигналом давления, он немного похож на переменный ток. Например, выход датчика или источника сигнала составляет от-1 В до + 2 в, затем этот сигнал является биполярным сигналом. Но модуль A-A не может войти в отрицательное давление, но также может быть решен несколькими резисторами.

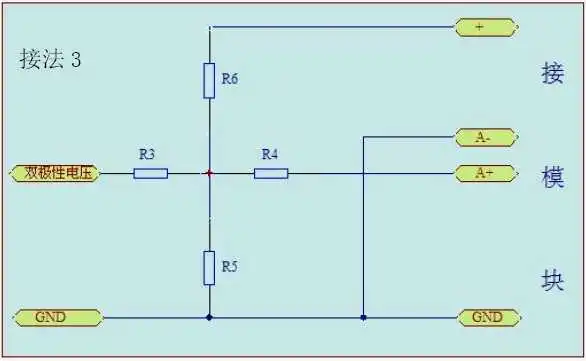

Как показано на рисунке выше, предположим, что используется канал A 128 дБ. Правильно выбирая значения сопротивления R3, R5 и R6, A + pin имеет изменение напряжения от 0 до + 20 мВ в диапазоне максимальной вариации измеренного биполярного сигнала это соединение имеет недостаток, измеренный сигнал с грузоподъемностью (или возможностью привода) имеет определенные требования, Конечно, также может увеличить сопротивление R3, R5, R6. Но ясно, что это соединение очень низкая стоимость. Дизайнеры должны сочетать фактические, Повторные испытания, по мере необходимости. Если вам нужно расширить диапазон напряжения порта A +, пожалуйста, обратитесь к соединению 4

Как показано выше, в основном такие же, как и соединение 2, но более чем сопротивление R6. Точно так же соответствующий выбор сопротивления R1, R2, а-порт имеет контрольное напряжение A + 20 мВ, а затем выберите сопротивление R3, R5, R6, таким образом, вы можете изменить напряжение A + port от 0 до + 40 мВ. Если вы используете канал 64 дБ, то A-port set at + 40 мВ, A + port может иметь изменения напряжения от 0 до + 80 мВ. Если используется канал B, B-порт устанавливается на + 80 мВ, а порт B + может иметь диапазон напряжения от 0 до + 160 мВ. Как выбрать, выберите этот способ, в зависимости от фактического применения продукта.

3. Как использовать D1H заказ
Иногда применяется для измерения температуры, аналогового напряжения, влажности и других полей, но модуль будет автоматически нулевой при загрузке, что до тех пор, пока каждая мощность, а затем включается, показания всегда 0, не может правильно прочитать температуру, тогда мы должны использовать заказ D1H. Например, этот модуль используется в датчике температуры, завод сначала откалиброван, сначала в калибровочном состоянии датчика температуры, помещенного в среде 0 градусов, затем сделайте нулевой модуль, И затем датчик, а затем в 25-градусную среду, Затем модуль ввода CAH или CBH эти две команды ввода веса, 25 градусов в качестве значения веса вход в модуль внутри, после калибровки с помощью команды чтения, чтобы проверить точность калибровки, если погрешность в точности слишком велика, ее можно повторять несколько раз. После завершения калибровки, нулевое основание тока может быть сохранено с помощью команды D1H. Если вы хотите автоматически выполнить загрузку, Введите идентификатор команды boot в модуль, если вам не нужно загружать какую-либо команду, затем просто установите идентификатор команды boot на 0C или 0D. Таким образом, каждый раз, когда загрузка, модуль будет автоматически 0 градусов значение температуры в качестве ориентира, выходные данные будут соответствовать требованиям. Температура здесь также может быть 10 градусов, 100 градусов, или 10 мВ, 2 в, 40 в, и т. Д., если предоставление точной разницы на нем.

1 X hx711AD двухканальный AD мост взвешивания с штифтом
