4 бит 192 K Гц ЦАП CS8416 + AK4393 + 5532 SPDIF для аудио выход ЦАП комплект LJM

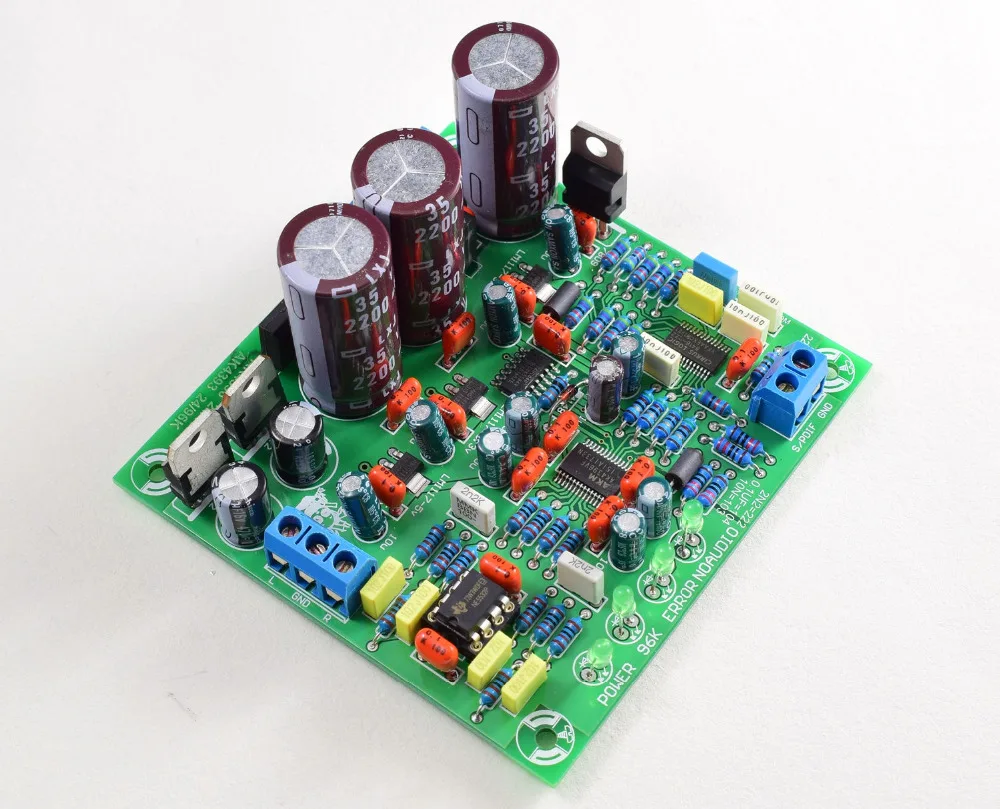

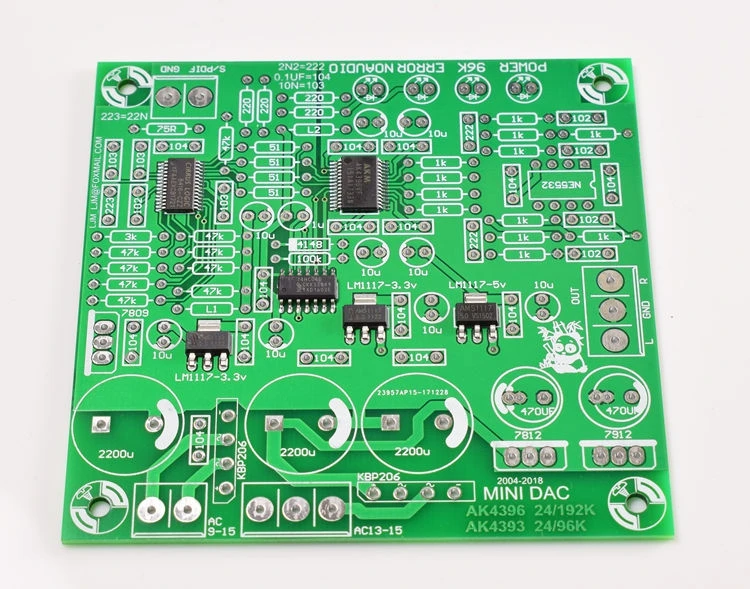

Это набор, который вам нужен для припоя всех деталей самостоятельно, SMD ic имеет припой на печатной плате. Вы просто припой других частей.

Я отправлю его вам в течение 2-4 дней почтой Китая, я дам вам номер отслеживания.

Чип: CS8416 + AK4393 + 5532 схема

Размер: около 80 мм * 80 мм

Источник питания: двойной 13-15 в + одиночный 9-15 в или только с двойным 13-15 в

Ic SMD паяны на плате.

1. индикатор питания

2. 96 K, когда будет гореть частота дискретизации коаксиального сигнала, превышающая или равная 88,2 K.

3. ошибка, когда не заблокированный коаксиальный СИГНАЛ загорится, как правило, без доступа к коаксиальному сигналу, или вход-это Коаксиальная ошибка сигнала.

4. нет аудио, некоторые выходные данные имеют dvd-плеер в домашнем плеере также могут улучшить dvd-проигрыватель CD-диск с помощью декодера тембра, а некоторые общие 2 дорожки Soundtrack DVD voice также может декодировать. Когда коаксиальный выход DVD к MINI2496 цифровой сигнал не время до 2 каналов PCM данные выставки фонарей освещают это, в то же время MINI2496 в немое состояние, декодер без функция отключения звука, когда DTS или AC3 цифрового сигнала в получателе потеряете цифрового шума.

Один источник Двойной источник питания-MINI2496 только нужно использовать набор AC13-15V и группу AC9-15V. Можно две колодки с PCB назад, так что группа AC13-15V двойной блок питания может работать. Для снижения требований к мощности. Трансформатор превышает 10 Вт.

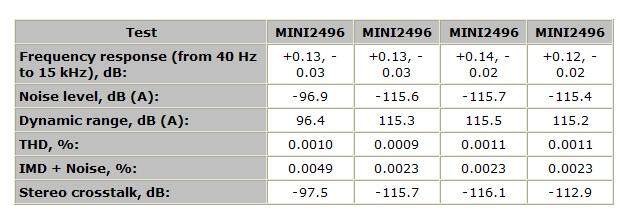

Основные параметры

-Масштабируемая схема выбора чипа.

Цифровой приемник с отличной производительностью, стабильной работой CS8416. В то же время открыл сам чип для функции дрожания (т. е. устранение дрожания, CS8416) при завершении преобразование SPDIF to IIS сигнала непосредственно после IIS сигнал передается на ЦАП чип-преобразователь AK4393 core.

AK4393-отличный DA Японский производитель AKM чип-преобразователь, продукция компании с «Ак» в мире DIY и TI BB как AD и PHILPS известный, но во внешней звуковой карте, профессионально записывающее оборудование, которое очень часто. Например, ECHO GINA2496 внешняя звуковая карта, цена около 3 K, это использование AK4393. RME внешняя звуковая карта FF400, EMU0404 названа инновацией с помощью AKM chip. EMU0404 Используется для модели AK4395.

Потому что AK4393 AK4394 AK4395 AK4396 может быть взаимно совместимыми типами, поэтому MINI2496 также имеет очень высокую играбельность. С производительностью AK4395 является самым выдающимся, неудивительно, что EMU404 будет использовать звуковую карту.

После аналоговый сигнал AK чип-преобразователь из затем введите ФНЧ цепи NE5532 этот вид обычно используется двойной операционный усилитель, высокого качества IC Разъем также оснащен лин, может случайно изменения, такие как OP275 OPA2604 LM4562 ОУ изменение вкуса.

-Простая, но не уменьшающаяся схема питания, в цифровой части используется низкий пульсационный усилитель напряжения, используя Уровень 2, уровень 7879 регулируется звук более живым. В то же время, чип DAC и CS8416 VD ва с помощью соответствующих патч 1117 регулируется питания отдельный источник, цифровой источник питания Два чипа с магнитных шариков разделены, В то же время рядом с каждым активное устройство имеют разделительный конденсатор независимый, это смешанная схема должна иметь хорошее.
