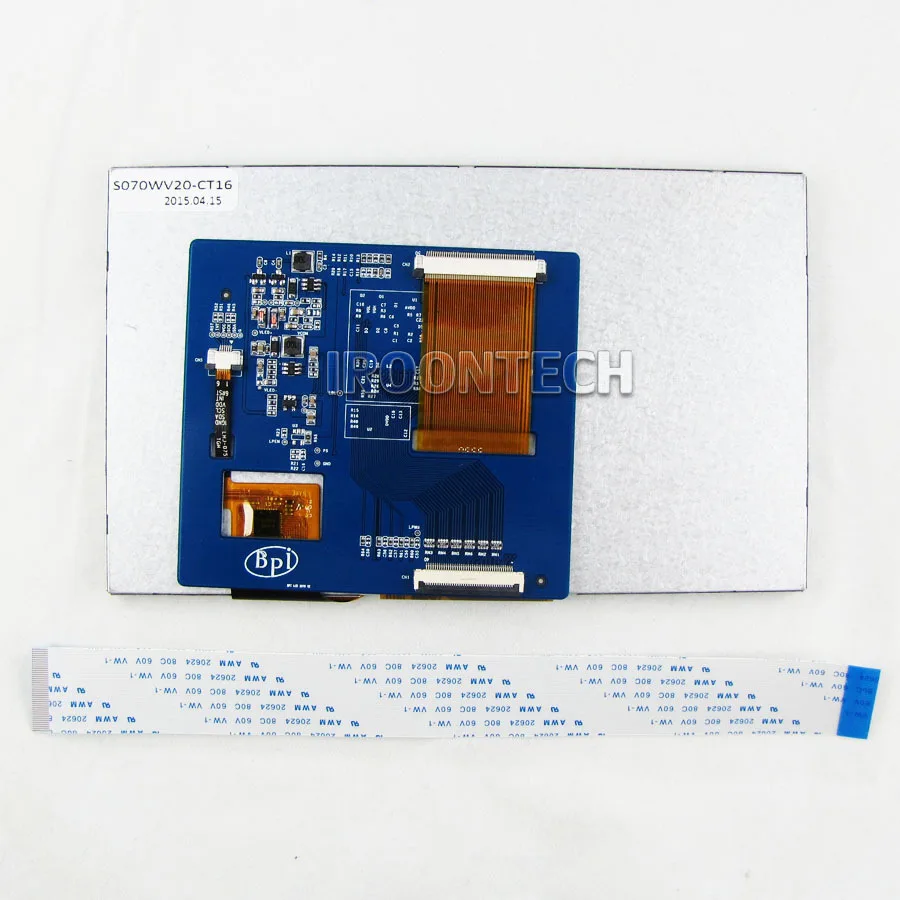

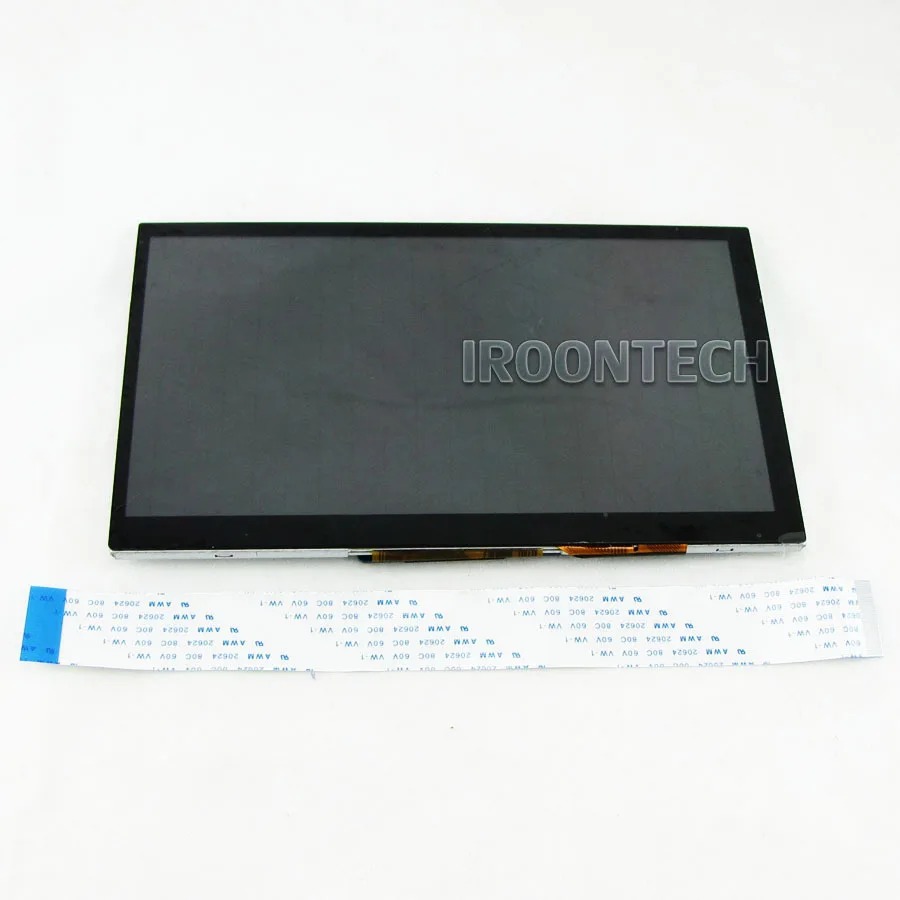

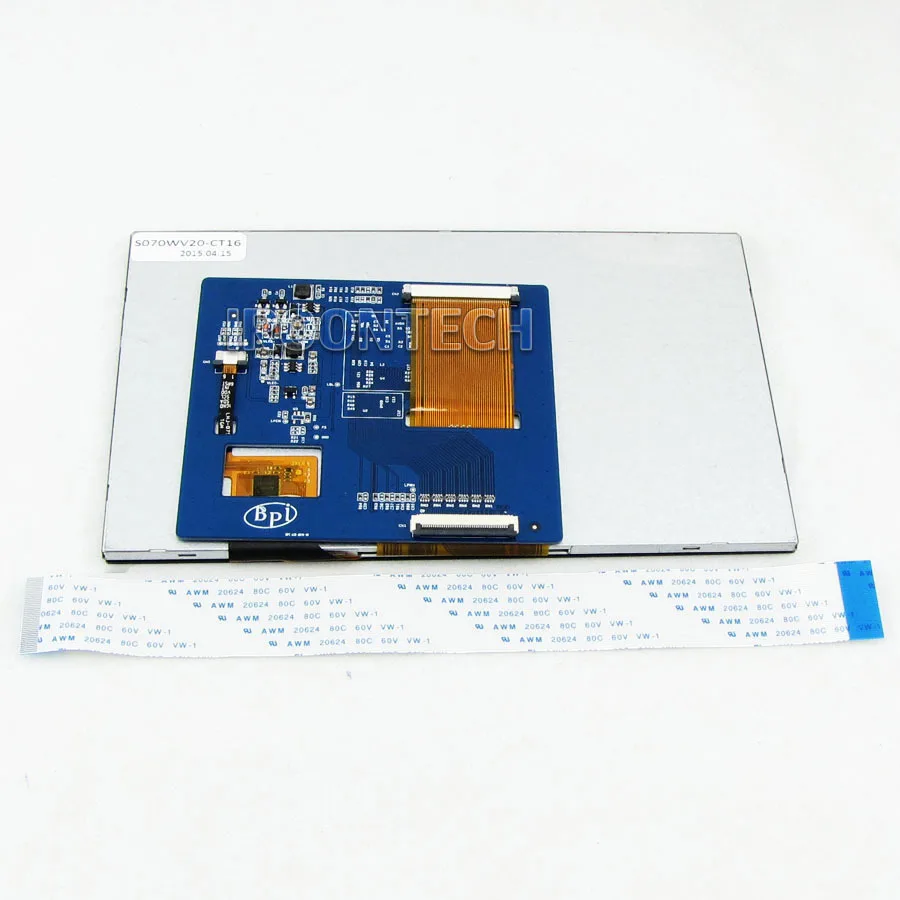

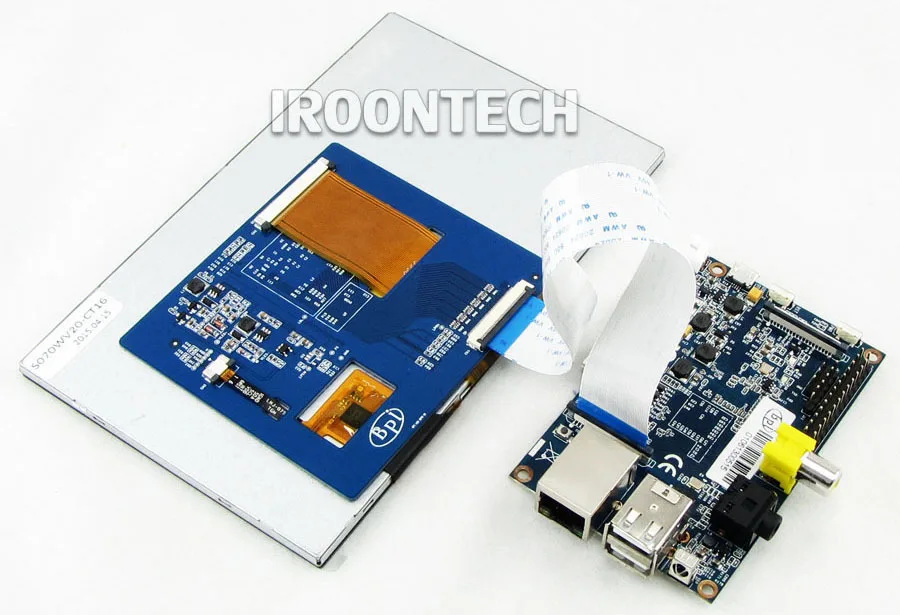

7 дюймов 7 "LVDS ЖК-дисплей дисплей с сенсорным экраном для банан PI M1 BPI, 800*480 пикселей, FFC кабель в комплекте.
7 дюймов банан PI ЖК-дисплей дисплей
Примечание: Пожалуйста, Загрузите последнюю ОС изWww.banana-pi.org или www.bananapi.com;
Плата Banana PI не входит в этот продукт.

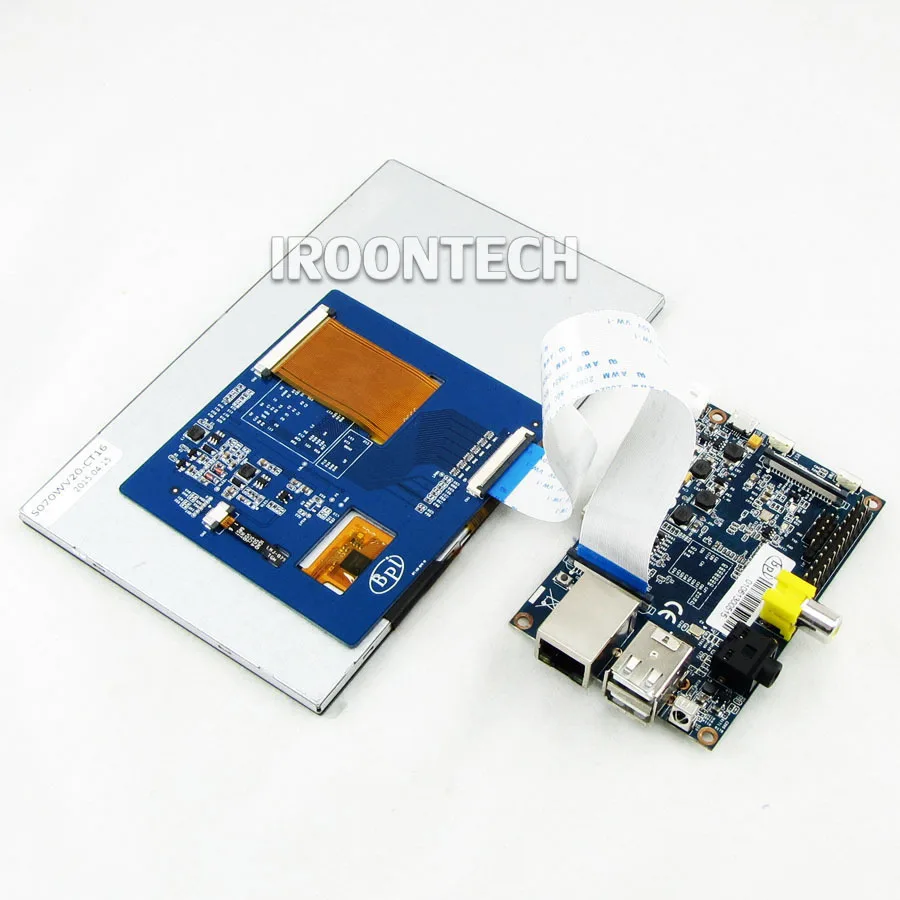

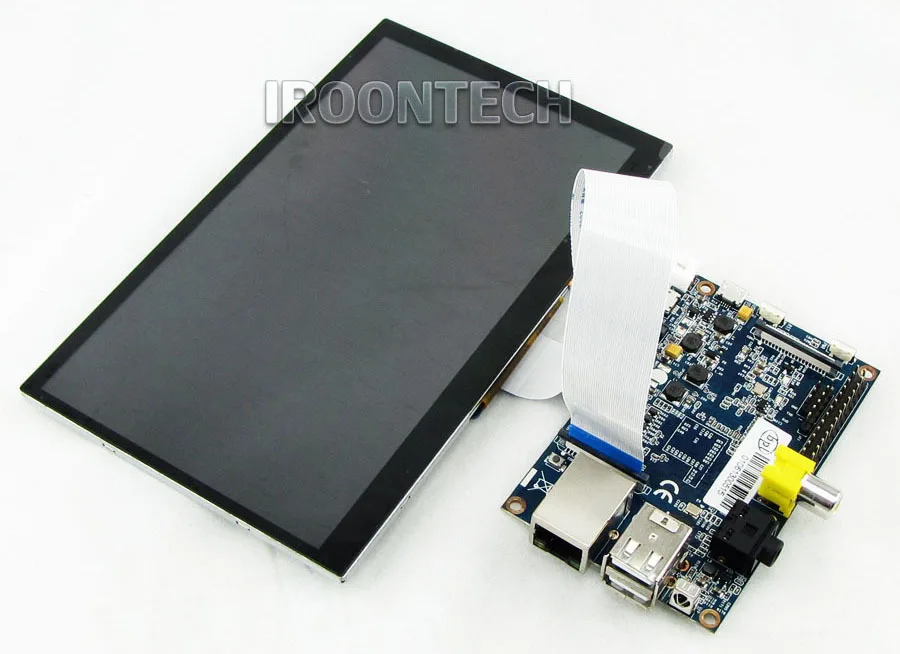

ЖК-модуль для платы Banana Pi через конверсионную плату для подключения к ЖК-разъему, разработанному специально для подключения к ЖК-дисплею.
Технические характеристики:
| TFT ЖК-дисплей модуль |
S070WV20-CT16 |
| TP модуль |
FT5306 |
| Размер |
7,0 дюйм(ов) |
| Разрешение |
800 (RGB) x 480 |
| Интерфейс |
24-бит RGB |
| Тип соединения |
Разъем |
| Цвет глубина |
262 К |
| Дисплей элемент |
-Si |
| Дисплей спец. Шаг пикселей (мм) |
0,192x0,1805 |
| Конфигурация пиксела |
R.G.B. Вертикальная полоса |
| Дисплей режим |
Обычно Белый |
| Драйвер IC |
HX8254-D, HX8664-B |
| Обработка поверхности |
HC |
| Просмотр Направление |
6 часов |
| LCM (ШхВхГ) (мм) |
164,9X100,0X5 |
| Активная площадь (мм) |
154,08X85,92 |
| С/без TSP |
С CTP |
| Вес (g) |
TBD |
| Светодио дный номера |
27 светодиоды |

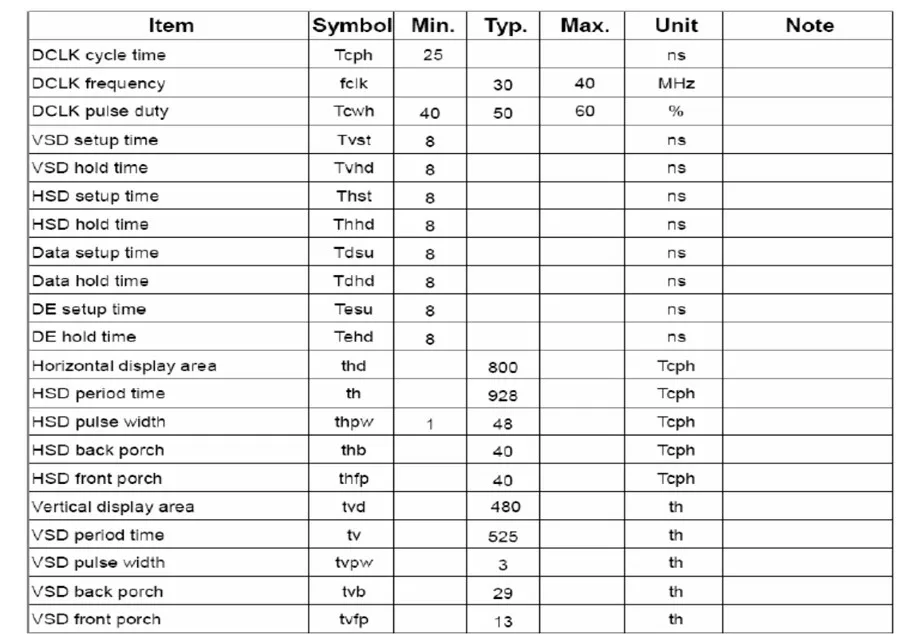

Интерфейс сроки:
Преобразования доска:
Банан pi ЖК-дисплей разъем
В ЖК-дисплей разъем 40-контактный FPC разъем, который можно подключить внешний ЖК-дисплей модуль с надлежащей преобразования доска. Определения pin интерфейса ЖК-дисплея показаны ниже. Это обозначается на доске Banana Pi как «con2».
| ЖК-дисплей Pin |
Название Pin |
GPIO |
| CON2 P01 |
Ipsout |
|
| CON2 P02 |
TWI3-SDA |
|
| CON2 P03 |
Ipsout |
|
| CON2 P04 |
TWI3-SCK |
|
| CON2 P05 |
GND |
|
| CON2 P06 |
LCD0-IO0 |
PH07 |
| CON2 P07 |
LCDIO-03 |
PH12 |
| CON2 P08 |
LCD0-IO1 |
PH08 |
| CON2 P09 |
LCD0-D0 |
PD00 |
| CON2 P10 |
PWM0 |
|
| CON2 P11 |
LCD0-D1 |
PD01 |
| CON2 P12 |
LCD0-IO2 |
PH09 |
| CON2 P13 |
LCD0-D2 |
PD02 |
| CON2 P14 |
LCD0-DE |
PD25 |
| CON2 P15 |
LCD0-D3 |
PD03 |
| CON2 P16 |
LCD0-VSYNC |
PD27 |
| CON2 P17 |
LCD0-D4 |
PD04 |
| CON2 P18 |
LCD0-HSYNC |
PD26 |
| CON2 P19 |
LCD0-D5 |
PD05 |
| CON2 P20 |
LCD0-CS |
PH06 |
| CON2 P21 |
LCD0-D6 |
PD06 |
| CON2 P22 |
LCD0-CLK |
PD24 |
| CON2 P23 |
LCD0-D7 |
PD07 |
| CON2 P24 |
GND |
|
| CON2 P25 |
LCD0-D8 |
PD08 |
| CON2 P26 |
LCD0-D23 |
PD23 |
| CON2 P27 |
LCD0-D9 |
PD09 |
| CON2 P28 |
LCD0-D22 |
PD22 |
| CON2 P29 |
LCD0-D10 |
PD10 |
| CON2 P30 |
LCD0-D21 |
PD21 |
| CON2 P31 |
LCD0-D11 |
PD11 |
| CON2 P32 |
LCD0-D20 |
PD20 |
| CON2 P33 |
LCD0-D12 |
PD12 |
| CON2 P34 |
LCD0-D19 |
PD19 |
| CON2 P35 |
LCD0-D13 |
PD13 |
| CON2 P36 |
LCD0-D18 |
PD18 |
| CON2 P37 |
LCD0-D14 |
PD14 |
| CON2 P38 |
LCD0-D17 |
PD17 |
| CON2 P39 |
LCD0-D15 |
PD15 |
| CON2 P40 |
LCD0-D16 |
PD16 |

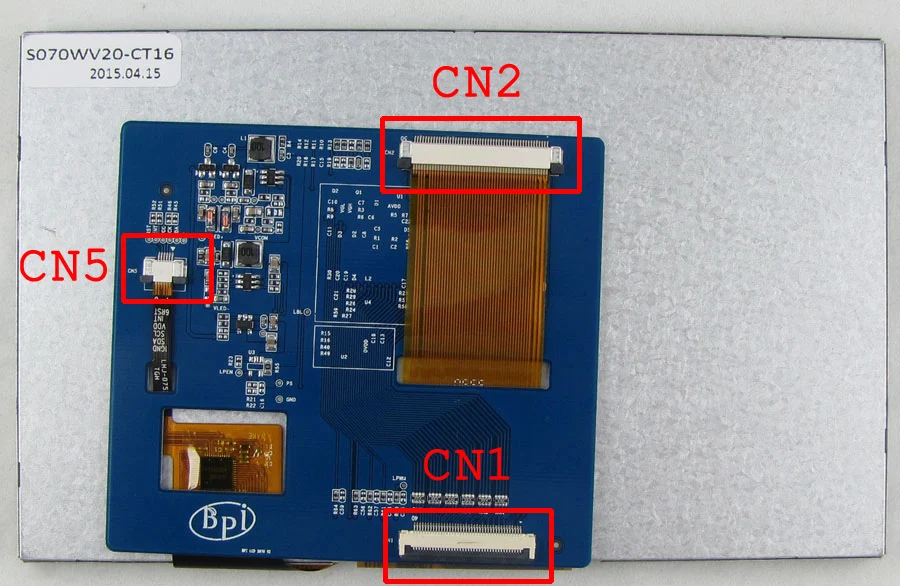

Преобразования доска:
CN2:ЖК-дисплей разъем
CN5:Соединитель TP
CN1:Bpi разъем

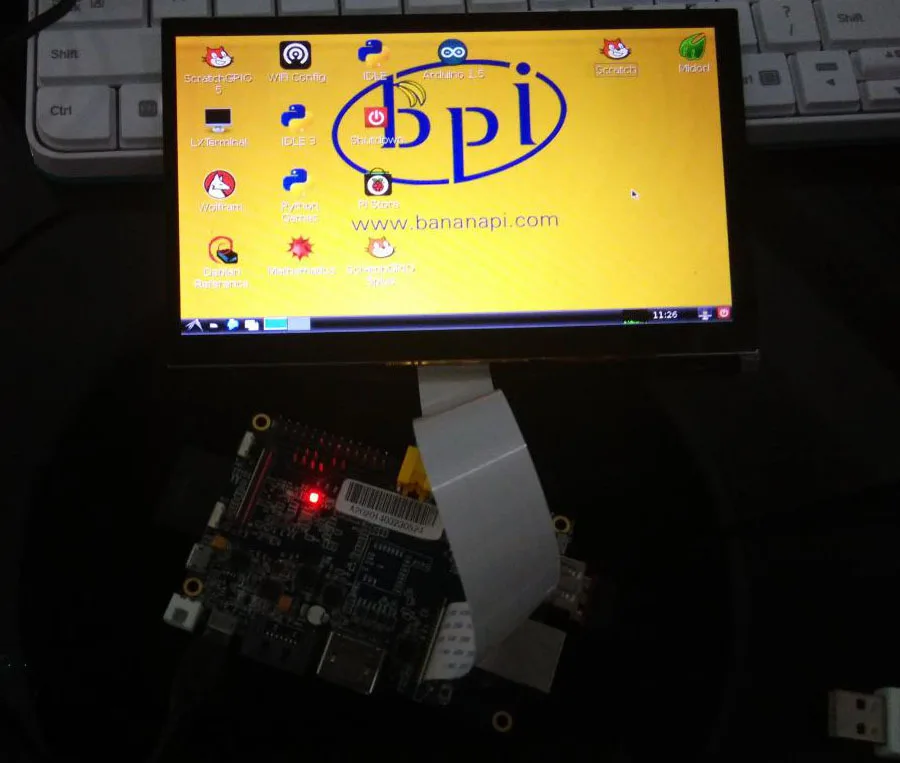

Применение из ЖК-дисплей:
1. Linux для lcd:
2. Android4.4 для ЖК-дисплей:
|
