Материнская плата Raspberry Pi RGB LCD и VGA драйвер DPI 5 дюймов 7 10 1 дюйма|raspberry pi|lcd raspberry pilcd pi

5 дюймов 800x480 комплект(Нажмите, чтобы купить)/7 дюймов 800x480 комплект(Нажмите, чтобы купить)/7 inch1024x600 комплект(Нажмите, чтобы купить)
/7 inch1024x600 IPS kit(Нажмите, чтобы купить)/10,1 inch1024x600 комплект(Нажмите, чтобы купить)

1. Вставьте sd-карту в свой компьютер. Откройте файл «config.txt» в корневой каталог sd-карты на вашем компьютере

2. Измените на следующий код в конце файла, затем сохраните измененный файл

Красный цветЭто добавленный код или измененный код

2,1Если 800x480 разрешение LCD (например us 5 дюймов, 7 дюймов):

#[Pi4]

# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
#Max_framebuffers = 2

[Все]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 32000000 6
Disable_overscan = 1

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 26000000 6

2,2Если разрешение 1024x600 LCD (например, us 7 дюймов, 10,1 дюймов):

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 1024 0 0 0 88 600 0 0 0 0 0 0 0 60 0 26000000 6
[Все]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_cvt 1024 600 60 6 0 0 0
Disable_overscan = 1

2,3Если VGA и ваш vga дисплейРазрешение является 1024x600:

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
[Все]
# Dtoverlay = vc4-fkms-v3d

(Если ваш монитор VGAРазныеРазрешение, изменить 1024 600 на "hdmi_cvt 1024 600 60 6 0 0", чтобы соответствовать себе VGA монитор)

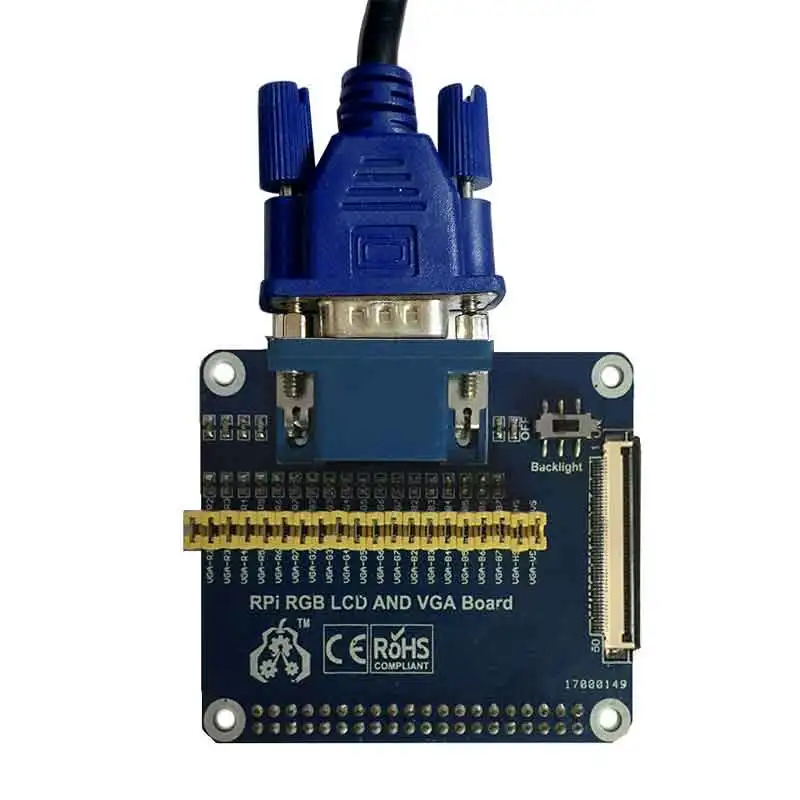

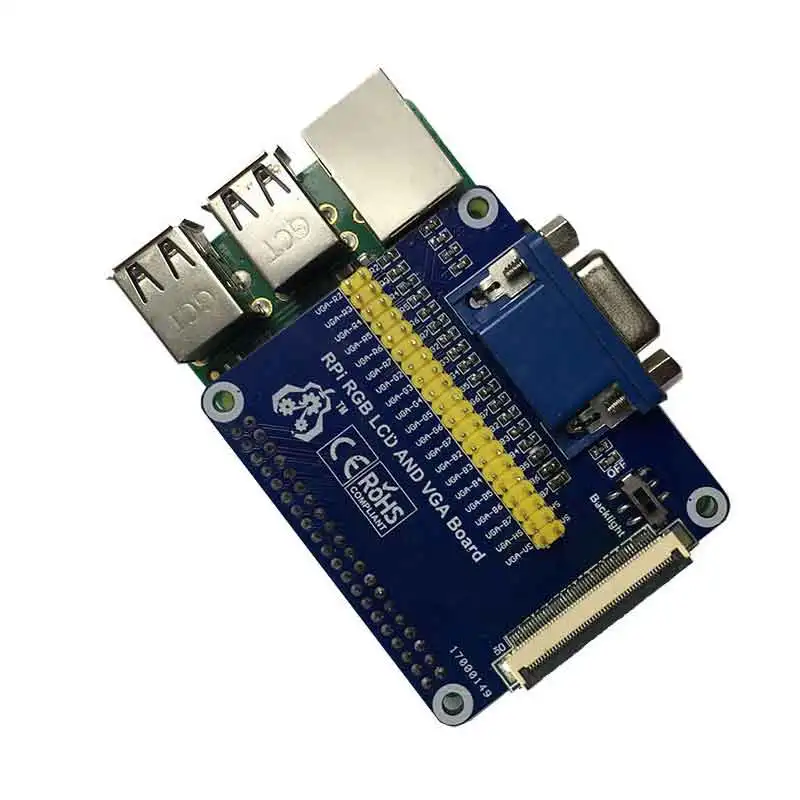

• RPi RGB и VGA плата x 1

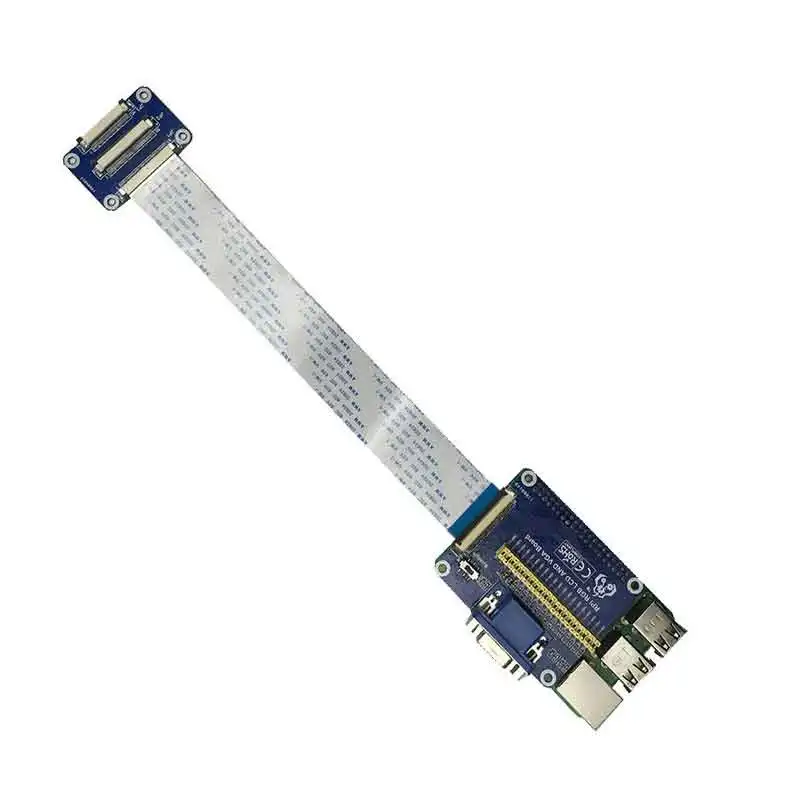

• FFC линии x 1

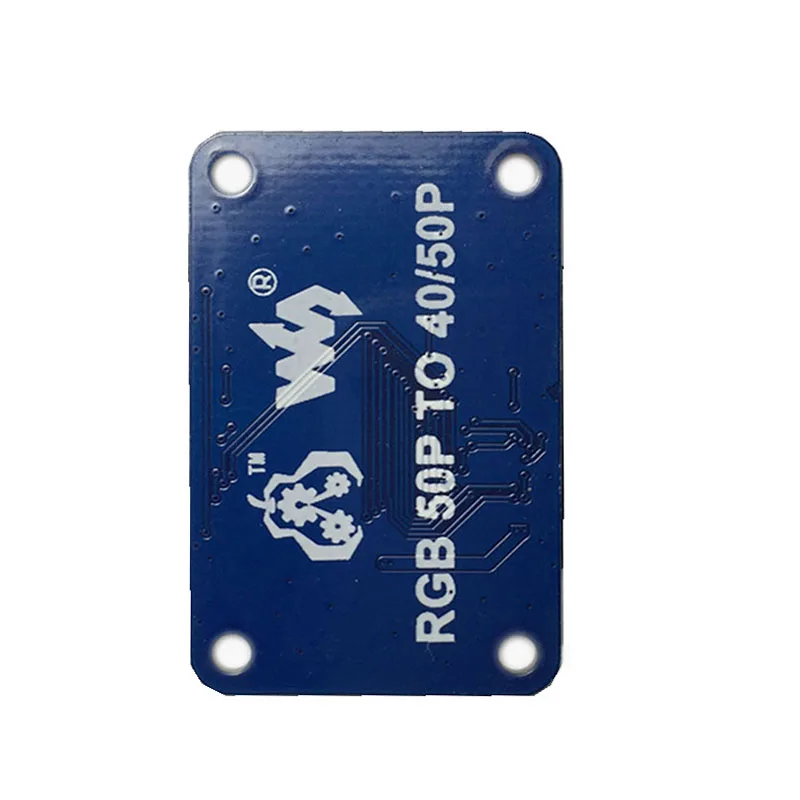

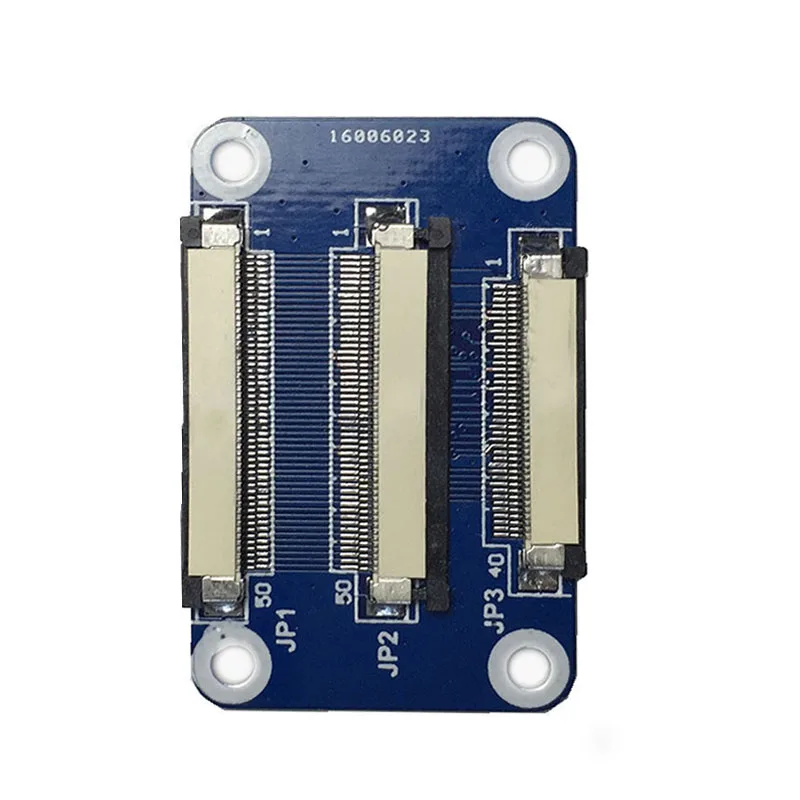

• 50Pin до 40Pin плата адаптера x 1
• Колпачок Перемычки (не требуется, когда RGB LCD, просто используется при VGA)
• Набор медных столбов (2 шт.) x 1
