Особенности

• 5 дюймов ЖК-дисплей 800x480 Разрешение
• Поддержка Raspberry Pi
• Поддержка Raspbian ОС
• Драйвер платы:
  1. Поддержка VGA дисплея(Монитор VGA не может работать вместе с ЖК-дисплеем RGB)
  2. Поддержка 5 дюймов (40PIN LCD),7 дюймов (50PIN LCD), 10,1 дюймов (50PIN LCD)

(Этот комплект включает 5 дюймов 800x480 LCD, если вы хотите другой ЖК-дисплей, пожалуйста, покупайте отдельно, не включая Raspberry Pi)

. Поэтому, если вы не работаете с нашей доской dirver, мы не предоставляем техническую поддержку и не можем вернуть вам деньги)

1. Вставьте sd-карту в свой компьютер. Откройте файл «config.txt» в корневой каталог sd-карты на вашем компьютере

2. Измените на следующий код в конце файла, затем сохраните измененный файл

Красный цветЭто добавленный код или измененный код

2,1Если 800x480 разрешение LCD (например us 5 дюймов, 7 дюймов):

#[Pi4]

# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
#Max_framebuffers = 2

[Все]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 32000000 6
Disable_overscan = 1

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 26000000 6

2,2Если разрешение 1024x600 LCD (например, us 7 дюймов, 10,1 дюймов):

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 1024 0 0 0 88 600 0 0 0 0 0 0 0 60 0 26000000 6
[Все]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_cvt 1024 600 60 6 0 0 0
Disable_overscan = 1

2,3Если VGA и ваш vga дисплейРазрешение является 1024x600:

[Pi4]
# Включите драйвер DRM VC4 V3D поверх стека дисплея dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
[Все]
# Dtoverlay = vc4-fkms-v3d

(Если ваш монитор VGAРазныеРазрешение, изменить 1024 600 на "hdmi_cvt 1024 600 60 6 0 0", чтобы соответствовать себе VGA монитор)

3. Вставьте sd-карту в Pi. Затем работы
PS:
1. Если RGB LCD(5 дюймов, 7 дюймов, 10,1 дюймов), не нужны джемперы
Если VGA, необходимо подключить перемычки, как на картинке.

2. Пожалуйста, не отключайте и не подключайте RGB LCD при включении

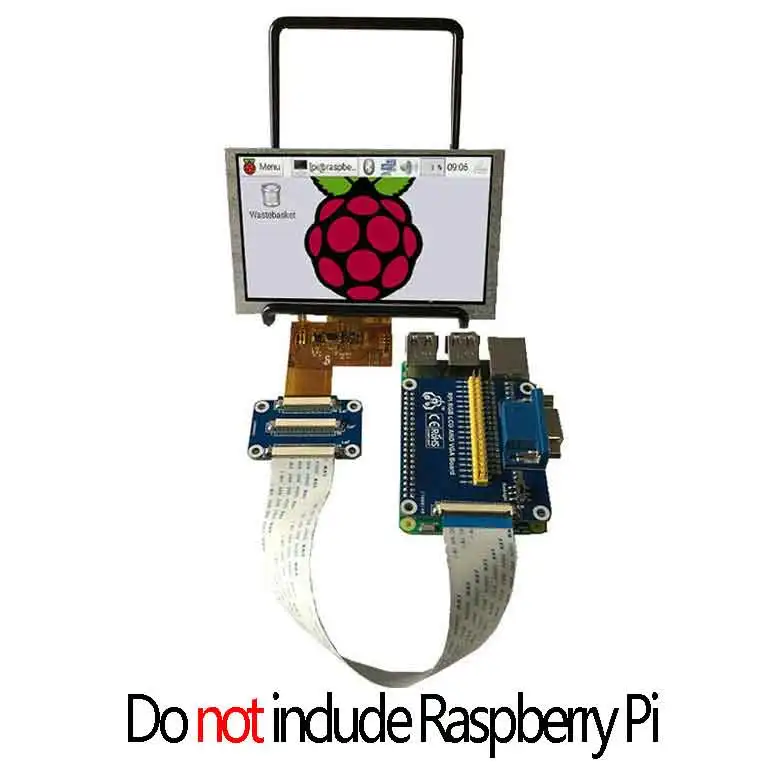

• RPi RGB и VGA плата x 1
• 5 дюймов ЖК-дисплей 800x480x1

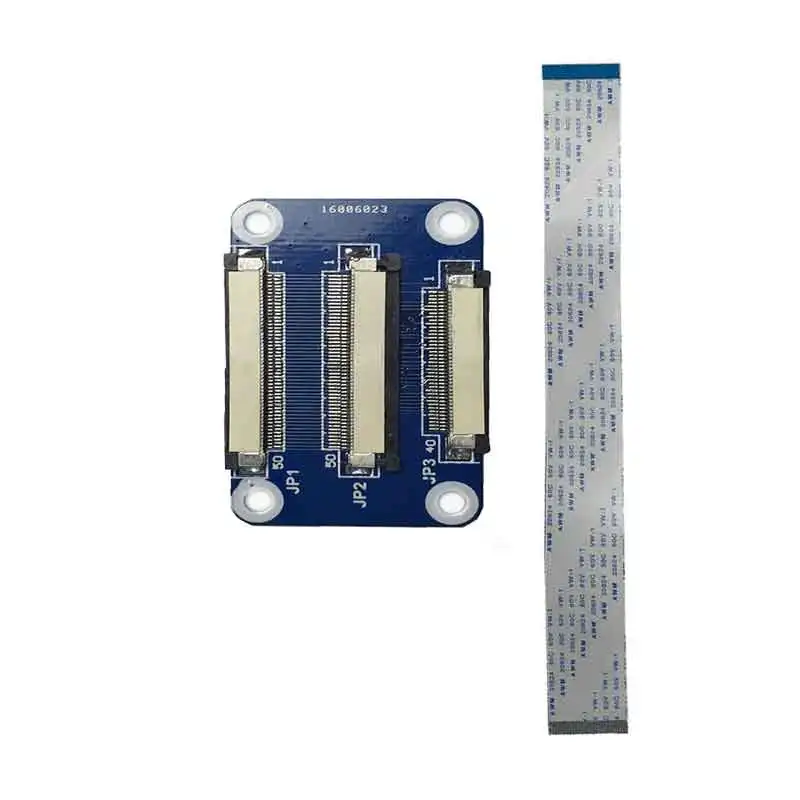

• FFC линии x 1

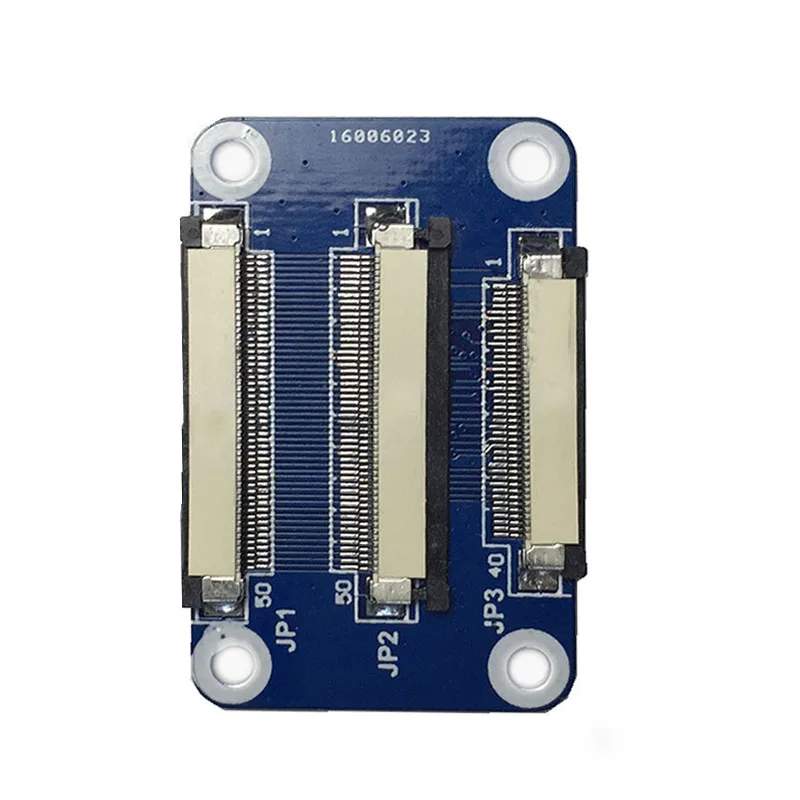

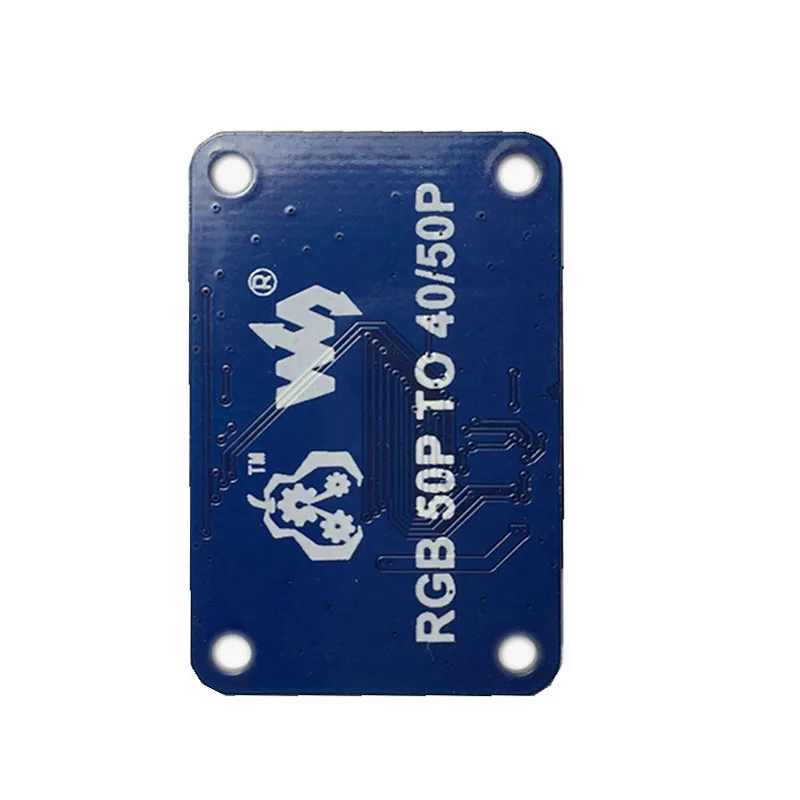

• 50Pin до 40Pin плата адаптера x 1
• Кронштейн x 1
• Колпачок Перемычки (не требуется, когда RGB LCD, просто используется при VGA)
• Набор медных столбов (2 шт.) x 1
