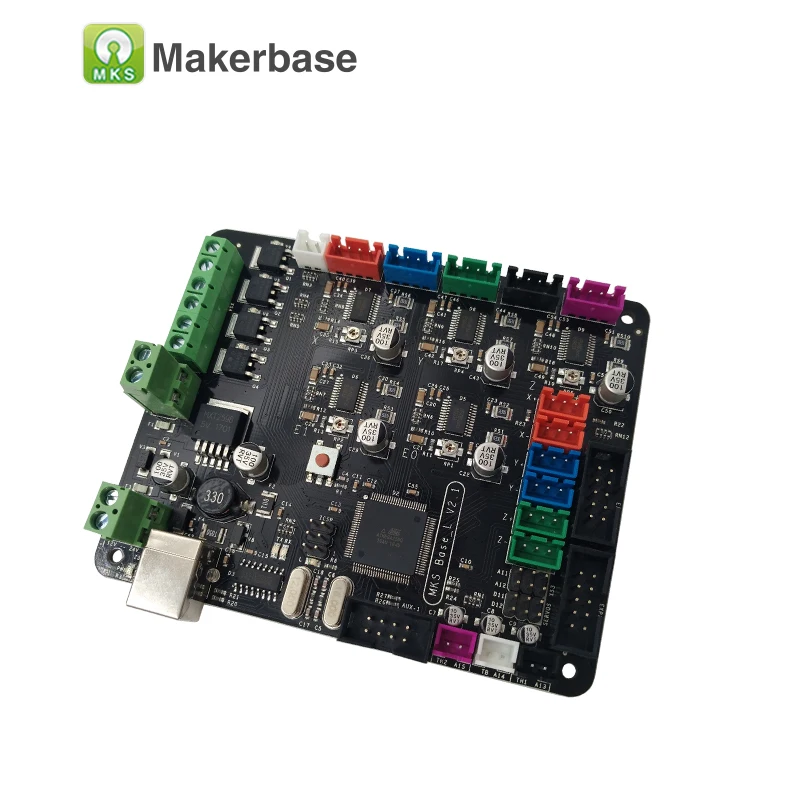

    Имя:Плата контроллера 3D-принтера MKS BASE-L V2.1      Список доставки:   1 * МКС BASE-L V2.1 1 * USB   Масса нетто : 0,1 кг

Обзор

MKS BASE-L-это Многофункциональное Универсальное электронное решение для Reprap и других устройств с ЧПУ. Он оснащен бортовым ATmega2560. Пять выходов двигателя питаются шаговыми драйверами A4982. Плата может использовать ту же прошивку, что и Ramps1.4. МКС BASE-L предназначен для того, чтобы быть гибкими в инструкция источник питания, позволяя любого источника питания 12V-24V.

MKS BASE-L подходит для производителей 3D-принтеров при серийном производстве и используется в качестве основной платы управления. По сравнению с Ramps1.4, он добавляет выход нагрева E1.

MKS BASE-L подходит для машины с двойным Экструдером.

Сравнение с базой MKS, вот различия.

MKS BASE-L:

1.USB adopt 16u2 drive вместо FT232.

2. В модуле питания используется 2596.

3. Вместо этого встроенные Шаговые драйверы HR4982.

Особенности и стеснения;

1. Совместимые с Arduino MEGA Процессоры Atmega2560 и FT232 совместимы со всеми прошивками класса RAMPS

2. Прошивка может использовать ту же конфигурацию, что и ramps1.4

3. Легко дисплей + SD-CARD разъем, RepRapDiscount SmartController Совместимость штыревой разъём на борту

4. Легко подключить МКС на тонкопленочных транзисторах на тонкоплёночных транзисторах на AUX-1

5.3x температурные ADC-разъемы для термисторов

6. Драйвер двигателя до 5 с A4982

Выходы полевого МОП-транзистора с переключателем напряжения для основной мощности 7.4x PWM (кровать, экструдер 0, экструдер 1, вентиляторы)

8,4 слоев печатной платы, оптимизирует тепловыделение.

9,6x концевые Стопорные разъемы с блоком питания Xmin/Xmax/Ymin/Ymax/Zmin/Zmax

10. Восстанавливаемый предохранитель для защиты от короткого замыкания.

Посетите наш github, чтобы скачать прошивку:

Github.com/makerbase-mks/

Проводка

План подключения на основе доступной информации

Схема установки

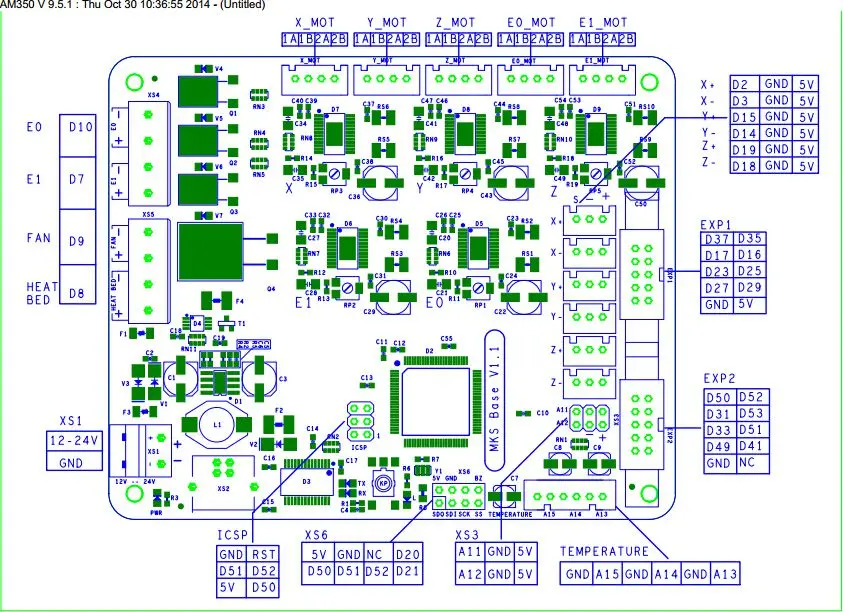

Булавка

Прошивка

Этот раздел покажет, как вставить прошивку в ваш контроллер и запустить его с базовыми настройками.

Необходимое программное обеспечение: USB-драйверы FTDI, Arduino IDE, выбор прошивки (Марлин, ретранслятор или Sprinter ), пронтерфес.

1. Драйверы USB VCP-основание MKS использует более поздний USB-чип FT232 для UART, и ему нужны обновленные драйверы VCP (виртуальный com-порт) от

Сайт производителя. Загрузите версию для вашей операционной системы или вы можете получить версию, которую можно выполнять для Windows (проще).

Windows Vista/7 может попробовать обновить, чтобы найти подходящие драйверы, но рекомендуется установить драйверы FTDI для лучшей производительности.

Драйверы VCP устанавливают COM-порт на вашем компьютере для базы MKS, вы можете проверить, какой номер порта был приписан, перейдя в Менеджер устройств и нажмите на порт s(COM & LPT) ищите то, что сказано «Серийный порт USB (COM3)», на котором указан номер порта COM3 (будет варьироваться от ПК к ПК). Помните этот номер, потому что вы будете использовать его позже при настройке другого программного обеспечения.

2. Установите IDE Arduino-Загрузите и извлекайте IDE Arduino.

3. Получите прошивку-пока вы можете использовать большинство технических средств там, мы будем использовать Марлин в качестве примера. Загрузите и извлеките Марлин или любые другие вилки прошивки, которые вы предпочитаете/нужны.

4. Загрузите прошивку-Запустите Arduino IDE (arduino.exe).

Выберите плату-нажмите на инструменты --> Плата -->Arduino Mega 2560,

Выберите последовательный порт-нажмите на инструменты-> последовательный порт->(выберите COM-порт для USB X3, вы можете проверить это в Диспетчере устройств)

На Arduino щелкните файл-> Откройте-затем Наведите на загрузку вашего марлина и выберите Marlin.pde. Когда Marlin загружен в окно IDE, нажмите на вкладку, на которой написано «конфигурация. h». Это основные записи, которые вам нужно изменить, чтобы получить работу X3.

# Define BAUDRATE 250000 // будет работать хорошо для Gen MKS

# Define системная плата 33 // 33 предназначена для RAMPS, которая поколение MKS совместима с материнской платой 34

# Define TEMP_SENSOR_0 3 // если у вас NTC 100K

# Define TEMP_SENSOR_1 0

# Define TEMP_SENSOR_2 0

# Define TEMP_SENSOR_BED 3 // если у вас NTC 100K

Эти записи-единственные, что вам нужно только для работы генератора MKS. После загрузки вы сможете проверить большинство функций доски. Вам нужно будет настроить настройки в файле конфигурации вашего принтера.

5. Загрузите (или компиляция для тестирования) Марлин-пока вы не нажмете окно Arduino

Кликните на треугольник внутри круга, чтобы сделать тестовый компилятор, это гарантирует, что прошивка не содержит ошибок (вы можете пропустить это)

Нажмите на стрелку, направленную вправо внутри квадратной рамки, чтобы загрузить прошивку на плату. Если все будет хорошо, вы увидите сообщение «готовое загружение» внизу окна Arduino.
