Обновленная версия материнская плата для 3D принтера MKS MINI V1.2 совместимая с Ramps1.4

Обновленная версия материнская плата для 3D принтера MKS MINI V1.2 совместимая с Ramps1.4

Название:МКС мини V1.2Отгрузочная ведомость:1 шт. * MKS MINI V1.21 шт. * USBВес нетто: 0,6 кг

MKS MINI

Обзор

MKS MINI-это многофункциональное электронное решение для Reprap и

Другие устройства с ЧПУ.Он оснащен бортовым ATmega2560.

Это четыре выхода двигателя питаются шаговыми драйверами DRV8825.

Плата может использовать ту же прошивку, что и Ramps1.4.

Места монтажных отверстий такие же, как Arduino Mega2560.

Блок питания с 7805, более стабильный и надежный, чем 1117,

Но поддерживает только 12 В.USB для последовательных модулей 16U2, такой же, как

Arduino Mega2560.Без обогрева горячей кровати, но есть кровать

Термоинтерфейс и Интерфейс сигнала управления кровати.

MKS-MINI подходит для одного экструдера и бесплатной печати кровати.

Особенности

• Arduino MEGA совместимые Процессоры Atmega2560 совместимы со всеми прошивками класса RAMPS
• ЛЕГКИЙ дисплей + SD-CARD разъем, RepRapDiscount
• Совместимый со смартконтроллером контактный разъем на плате
• Прошивка может использовать ту же настройку, что и ramps1.4

• 2x температура ADC разъемы для термисторов

• До 4 мотора с DRV8825

• 2x PWM способный мощность mosfet выходы с селектором напряженияДля основной мощности. (экструдер 0, вентиляторы)
• 6x концевые разъемы с питанием Xmin/Xmax/Ymin/Ymax/Zmin/Zmax
• 4 слоя PCB, оптимизирует отвод тепла.

• Восстанавливаемый предохранитель для защиты от короткого замыкания.

                                                                                МКС мини V1.2

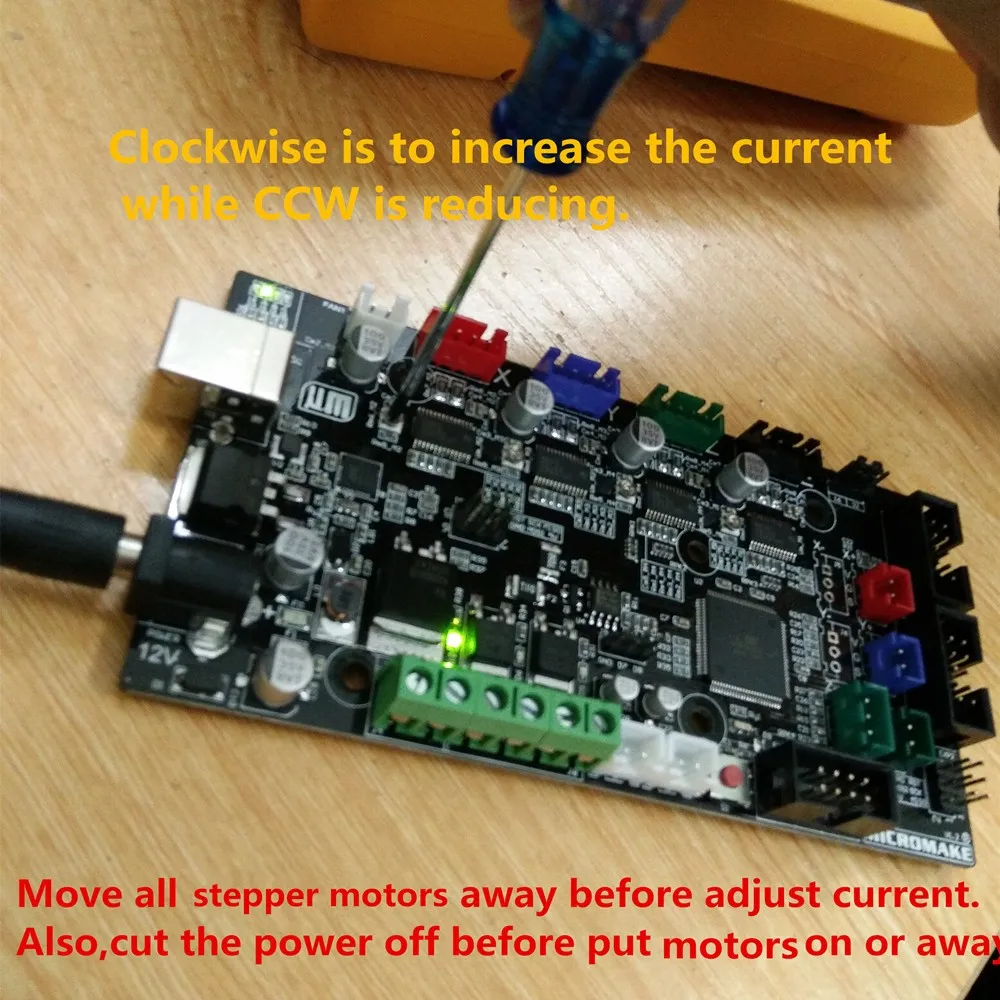

Драйвер электропривода

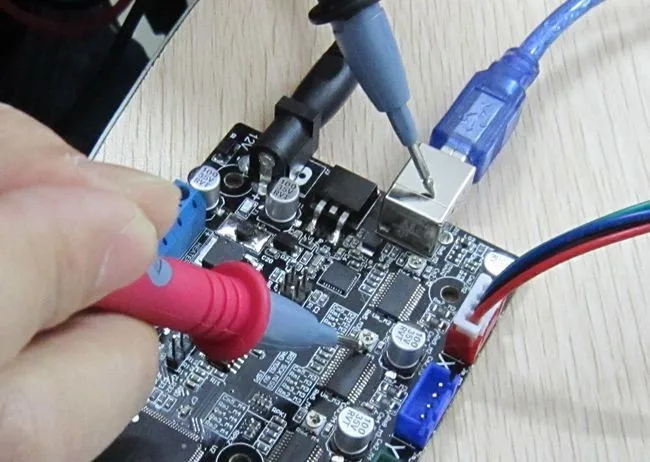

I = V_REF * 2, V_REF можно проверить как на картинке:

Шаговый DRV8825

По умолчанию MKS MINI DRV8825 Microstepping составляет 16 микрошагов и может быть изменен на 32 микрошага.

Умный контроллер

MKS MINIИ2004LCD

MKS MINI и 12864LCD

МКС мини иМКС на тонкопленочных транзисторах на тонкоплёночных транзисторах

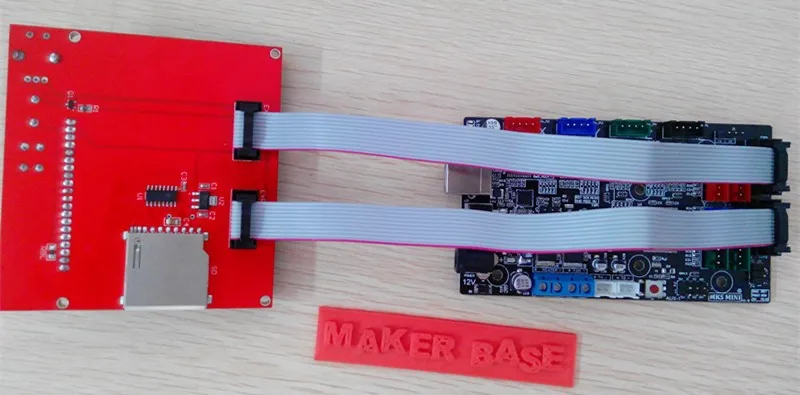

MKS MINI может легко использовать reprapdiskt умный контроллер и reprapdiskt

Полный графический смарт-контроллер

Вам нужно только подключить смарт-контроллер Exp1 к MKS MINI Exp1, S

Контроллер mart Exp2 к базе MKS Exp2.

Электропроводка

План электропроводки на основе доступной информации:

МКС мини проводки

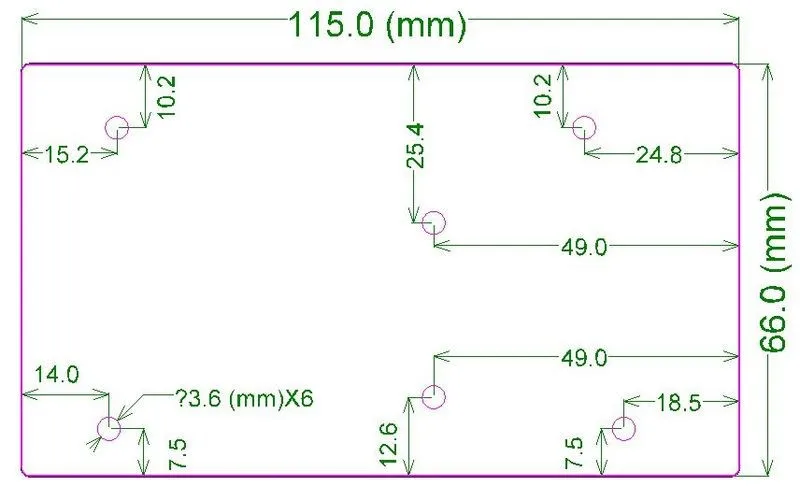

МКС мини Размеры

МКС мини шпильки

Предохранительный наконечник

Внимание! Как только вы начнете использовать электроэнергию в RepRap-даже при 12 вольтах-вы должны принять основные, разумные меры предосторожности, чтобы избежать пожаров.

Встроенное программное обеспечение

Этот раздел покажет вам, как получить прошивку в контроллер и запускать

С базовыми настройками.Требуется программное обеспечение: Arduino IDE, выбор прошивки

(Marlin или Repetier или Sprinter), Pronterface

1. Драйверы VCP установят com-порт на вашем компьютере для MKS MINI,

Вы можете проверить, какой номер порта был предоставлен, перейдя в свой Менеджер устройств

И кликните по портам (COM & LPT) Найдите что-то с надписью "USB Последовательный порт (COM3)"

Где COM3 Вам присваивается номер порта (будет меняться от ПК к ПК). Помните

Этот номер будет использоваться позже при настройке другого программного обеспечения.

2. Установите Arduino IDE-Загрузите и извлеките Arduino IDE.

3. Получите прошивку-в то время как вы можете использовать большинство прошивок там, мы будем использовать

Marlin как пример. Скачайте и извлеките Marlin или любые другие вилки

Прошивка, которую вы предпочитаете/нужна.

4. Загрузка прошивки-запуск Arduino IDE (arduino.exe).

Выберите свою плату-нажмите на инструменты --> Плата --> Arduino Mega 2560,

Выберите последовательный порт-нажмите на инструменты --> последовательный порт --> (выберите Ваш COM

Порт для X3 USB, вы можете проверить это в менеджере устройств)

На Arduino нажмите файл --> Открыть -- затем укажите Марлин скачать и

Выберите Marlin. pde. При загрузке Marlin в окно IDE нажмите на

Вкладка с надписью "Configure. h". Это основные записи, которые вы

Нужно поменять, чтобы X3 заработал.

# Define BAUDRATE 250000/это отлично подойдет для MKS Gen

# Define материнская плата 33/33 для RAMPS, который MKS GEN совместим с материнской платой 34

# Define TEMP_SENSOR_0 3/если у вас NTC 100 K

# Определить TEMP_SENSOR_1 0

# Определить TEMP_SENSOR_2 0

# Define TEMP_SENSOR_BED 0/если у вас NTC 100 K

Эти записи только для запуска MKS Gen.

Как только вы получите его для загрузки, вы можете проверить большинство функций платы.

Вам нужно будет подправить настройки файла конфигурации для вашего принтера.

5. Загрузите (или скомпилируйте для тестирования) Marlin-пока еще на окно Arduino

Нажмите на треугольник внутри круга, чтобы сделать тестовую сборку, это гарантирует

Что прошивка не содержит ошибок (вы можете это пропустить)

Нажмите на стрелку, указывающую вправо внутри квадратной рамки, чтобы загрузить прошивку

К доске. Если все будет хорошо, вы увидите сообщение "готово Uploading"

В нижней части окна Arduino.
