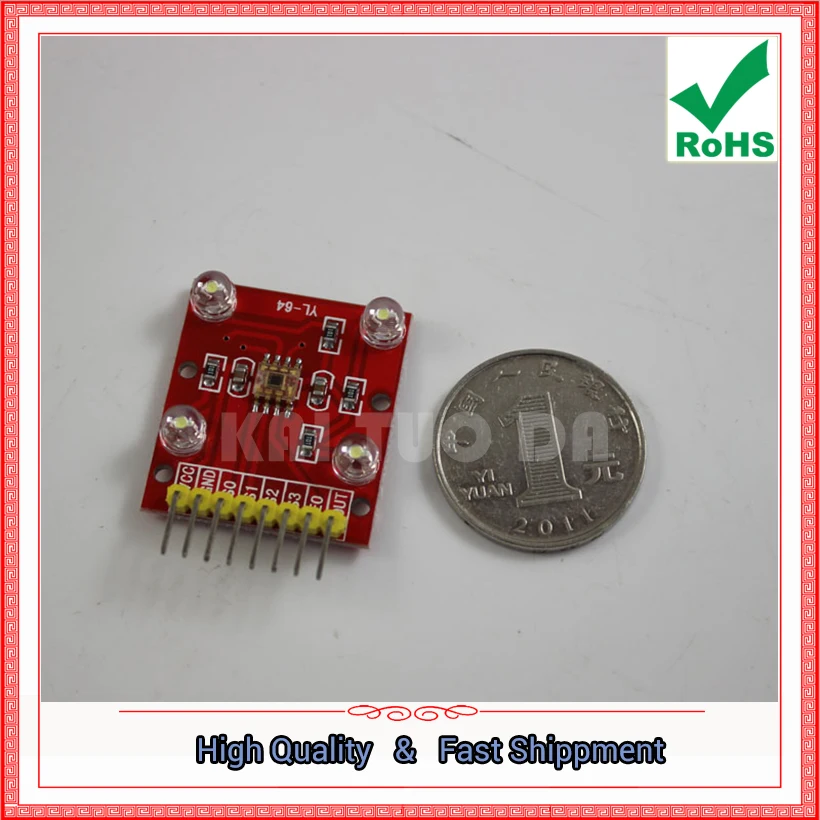

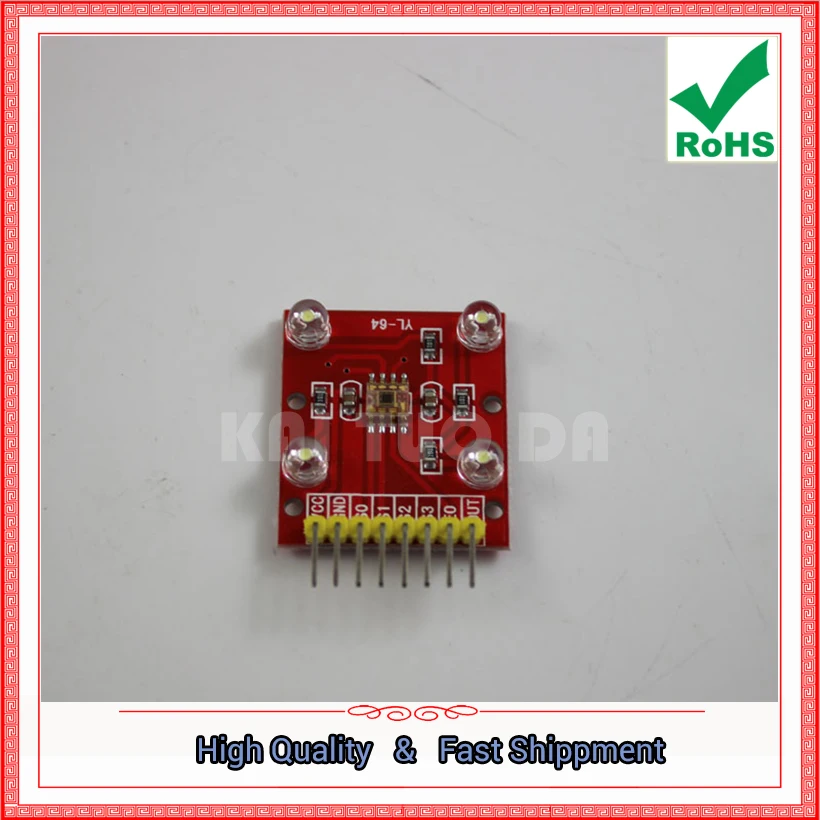

Модуль распознавания цветов TCS3200 цветной датчик TCS230 обновленная версия красная

Модуль распознавания цветов TCS3200 цветной датчик TCS230 обновленная версия красная

Информация доступен для загрузки по адресу:Http:/pan.baidu.com/s/1i4W2GOt

Taobao с наиболее полным 51 рутинами. Taobao на некоторых из процедур только Выходная частота, даже самый основной баланс белого нет, нет баланса белого, измеренная частота не имеет значения, наша рутина является наиболее полным, баланс белого, прямое выходное значение RGB.

Цвет запрос веб-сайте:Http:/www.59178.com/tools/sejie.asp

МодульДизайн фон

С развитием современного промышленного производства до высокой скорости и автоматизации, работа по распознаванию цветов, в которой долгое время преобладал человеческий глаз, в процессе производства будет все больше заменяться соответствующим цветовым датчиком. Например: использование цветовой классификации библиотеки классификаций литературы может значительно улучшить управление и статистику, такие как управление стойками; В упаковочной промышленности, производите упаковку с использованием разных цветов и украшений, чтобы выразить свою различную природу или использовать. Текущий цветной датчик обычно находится в независимом фотодиоде, покрытом красным, зеленым, синим фильтром, а затем соответствующей обработкой выходного сигнала для определения цветового сигнала; некоторые из двух вместе, но Выходной аналоговый сигнал, потребность в цепи A / D для приобретения, Для дальнейшей обработки сигнала, чтобы определить, увеличить сложность цепи, и существует большая ошибка распознавания, влияющая на эффект распознавания. TAOS (texasadvanceduptoelectronicsolution) новейший цветной Датчик TCS3200, не только для достижения распознавания и обнаружения цвета, по сравнению с предыдущими цветовыми датчиками, но также имеет много отличных новых функций.

Два TCS3200 чип введение

TCS3200Является программируемым преобразователем цвета к частоте TAOS, который интегрирует настраиваемые Кремниевые фотодиоды с преобразователями частоты тока на одной cmos-схеме, интегрируя красный и зеленый (RGB) на одном чипе, три фильтра, является первым в отрасли цифровым совместимым интерфейсом RGB цветным датчиком,TCS3200Выходной сигнал цифровой, может управлять стандартным TTL или CMOS логическим входом, он может быть непосредственно подключен к микропроцессору или другой логической цепи, потому что Выход цифровой, и может достичь более чем 10 на точность преобразования цветного канала, и, таким образом, больше не нужно A / D конверсии, цепь становится более простойВ

TCS3200Используя 8-pin SOIC поверхностного монтажа посылка в один чип интегрирован с 64 фотодиодов, эти диоды для подавления переходных скачков напряжения делятся на четыре типа, 16 фотодиод с красным фильтром; 16 фотодиодов с зеленым фильтром 16 фотодиодов с синим фильтром, остальные 16 без фильтра, вся оптическая информация, Эти фотодиоды в чипе расположены поперечно, чтобы минимизировать радиационный светильник, с другой стороны, один и тот же цвет 16 фотодиодов соединен параллельно, равномерно распределен в диодном массиве, вы можете устранить погрешность в цвете позиции. При работе два фильтра используются для динамического выбора нужного фильтра. Типичный выходной Частотный диапазон датчика от 2 Гц до 500 кГц. Пользователь также может выбрать 100%, 20% или более двумя программируемыми контактами. 2% коэффициента выхода или режима отключения питания. Коэффициент выходной шкалы позволяет выходу датчика приспосабливать различные диапазоны измерений и улучшает его адаптируемость. Например, при использовании низкоскоростного счетчика частоты вы можете выбрать небольшое значение калибровкиTCS3200Выходная частота соответствует счетчику.

Когда светильник происшествия проецируется наTCS3200(Рабочий цикл составляет 50%) после тока в преобразователь частоты, различные цвета и светильник могут быть выбраны различными комбинациями фотодиодных кнопок управления S2 и S3. Сильный, соответствующий различным частотам квадратной волны; Также может выводить калибровочный штифт S0, S1, выбрать различный коэффициент выходной шкалы, Диапазон выходной частоты для регулировки для удовлетворения различных потребностей.

Следующее краткое введениеTCS3200Функция чипа и некоторые из ее комбинированных вариантов. S0, S1 используется для выбора коэффициента выходной шкалы или режима отключения питания; S2, S3 используется для выбора типа фильтра; OE-это Выходная частота, включающая pin, может контролировать выходное состояние, Когда есть несколько штифтов чипа, когда выходной штифт микропроцессора также доступен в качестве чипа, выберите сигнал, выход-это штырь частоты, GND-это наземный штифт чипа, VCC обеспечивает рабочее напряжение для чипа, таблица 1 доступна для комбинации S0, S1 и S2, S3.

ТриTCS3200 распознает принцип цвета

(1)Принцип трех основных цветов

Цвет объекта обычно виден, на самом деле, поверхность объекта поглощает часть цветного компонента белого светильник (Дневной светильник), который облучается на нем, И отраженного части цветной светильник в человеческий глаз. Белый состоит из различных частот видимого светильник, смешанных вместе, то есть белый светильник содержит разные цвета различных цветов светильник (например, Красный R, желтый Y, зеленый G, зеленый V, синий B, фиолетовый P). В соответствии с теорией трех основных цветов немецкого физика хелмгольца (хелингольца), мы можем видеть, что различные цвета имеют различные пропорции трех основных цветов (красный, зеленый, синий), смешанных.

(2)TCS3200Определите принцип цвета

По принципу трех основных цветов, чтобы знать, если вы знаете состав различных цветов трех основных цветов, вы можете узнать цвет тестового объекта. ДляTCS3200Например, когда выбран цветной фильтр, он позволяет проходить только определенный основной цвет, предотвращая прохождение других основных цветов. Например, когда выбран красный фильтр, только красный может быть пропущен через синий, а синий и зеленый блокируются, так что светильник интенсивности красный светильник может быть получен. В то же время, когда другие фильтры выбраны, синий и зеленый светильник интенсивности. С помощью этих трех значений вы можете анализировать проекциюTCS3200Цвет светильник на датчике.

(3) Баланс белого и принцип распознавания цвета

Баланс белого должен сказать системе, что такое белый. Теоретически белый состоит из одинакового количества красного, зеленого и синего; Но на самом деле три основных цвета в белом не совсем совпадаютTCS3200Датчик на светильник, это чувствительность этих трех основных цветов отличается, в результате чегоTCS3200Выход RGB не равен, поэтому регулировка баланса белого должна быть сделана перед тестомTCS3200Равен трем основным цветам в обнаруженном «белом». Регулировка баланса белого производится для последующего распознавания цвета. В этом устройстве настройка баланса белого конкретных шагов и методов выглядит следующим образом: пустая трубка, размещенная в датчике над трубкой, расположенной над источником белого светильник, так что светильник может пройти через пробиркуTCS3200На основе ранее описанного метода, за которым следует красный, зеленый и синий фильтр, были измерены красные, зеленые и синие значения, а затем вы можете рассчитать потребность в трех параметрах регулировки.

В тех случаях, когдаTCS3200При выборе цвета используйте три параметра для настройки цвета измеренных R, G и B. Существует два способа рассчитать параметры регулировки: 1, затем следует трехцветный фильтр, а затемTCS3200Выходного импульса для подсчета. Отсчитывает до 255 для подсчета времени использования каждого канала, что соответствует фактическому тестуTCS3200Время, используемое каждым фильтром, количество импульсов, измеренных в это время, является значением соответствующего R, G и B. 2, Установите таймер для фиксированного времени (например, 10 мс), а затем стробоскоп трех цветов фильтра, рассчитать период времениTCS3200Количество импульсов вывода, рассчитать коэффициент шкалы, с помощью этого коэффициента шкалы может быть количество этих импульсов в 255. В фактическом тесте, в то же время вне наружного счета, Измеренное количество импульсов, умноженное на полученный коэффициент шкалы, и затем вы можете получить соответствующие значения R, G и B.

Четыре МодульФункциональное описание

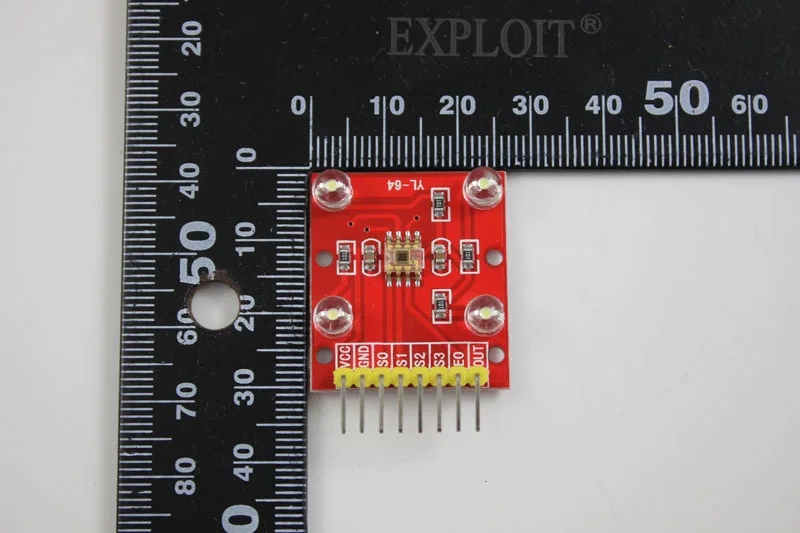

1Размер ребенка: 3 см * 2.7См (длина и ширина)

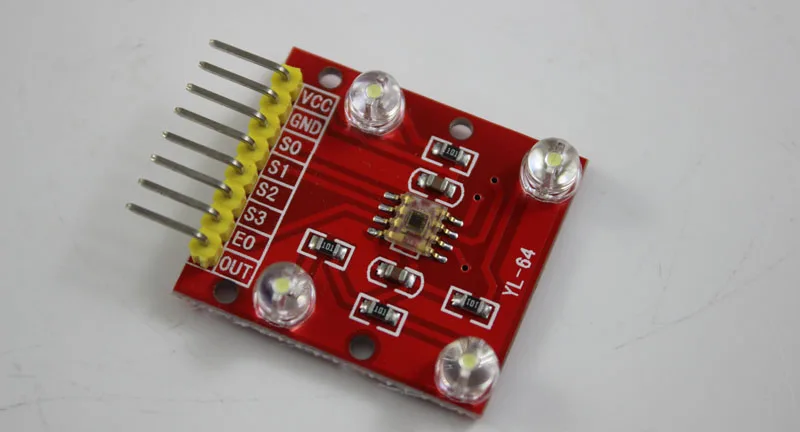

2Описание интерфейса: VCC GND источник питания

3SO-S3 интерфейс связи E0 OUT

4Бортовой цветной Датчик TCS3200;
5Поддержка 3V-5V Входное напряжение:
6Чип все контакты были разработаны, стандартный штифт 100mil (2,54 мм), легко для точечная Матрица доска;

7. Разные цвета тестируются на модуле, есть определенный цвет, требования к цвету очень высокие, пожалуйста, внимательно изучите после покупки.

8 лучшее расстояние между TCS3200 и проверяемым предметом составляет приблизительно 1 см

Пять Отгрузочная ведомость

1Как показано в модуле TCS3200
