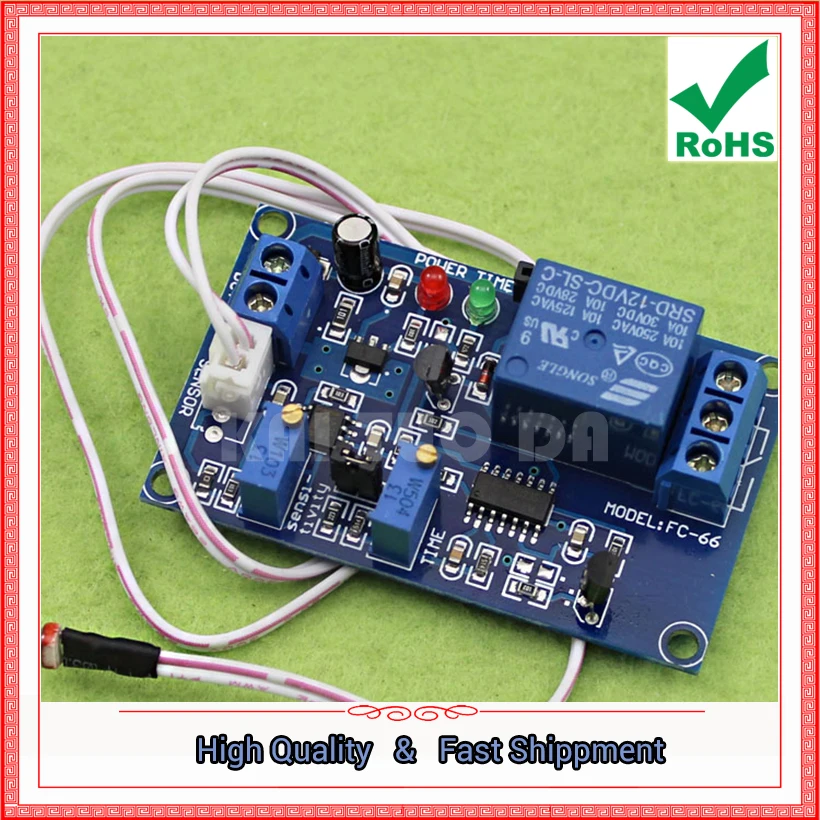

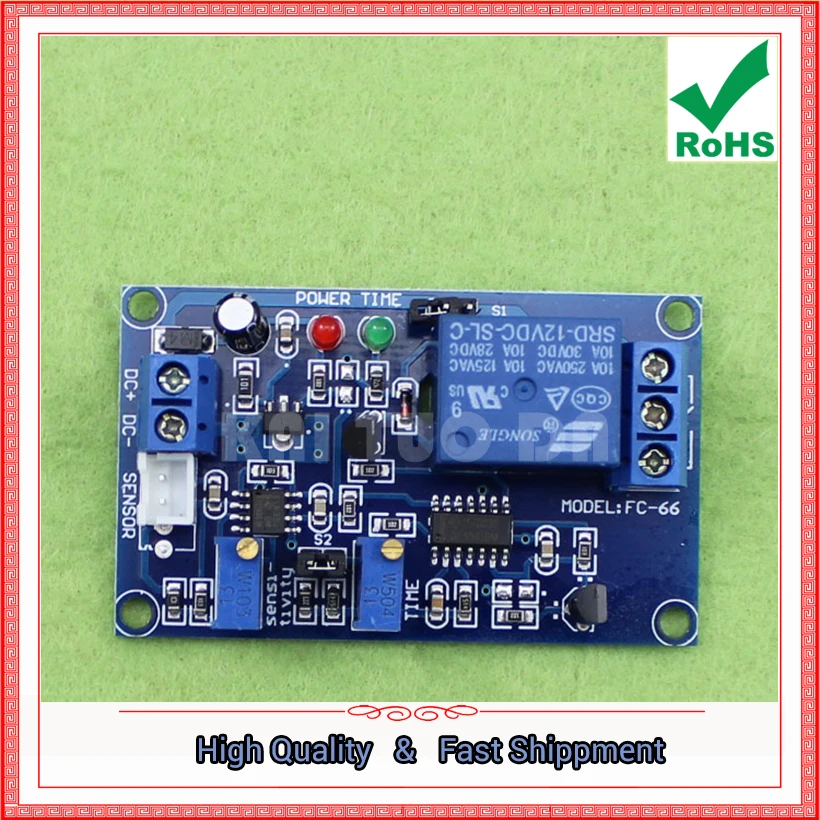

Новый модуль задержки управления светом, с многоповоротным прецизионным регулируемым потенциометром, чувствительность и задержка могут быть точно настроены на соответствующий диапазон, применение супер стабильное.

Этот модуль ощущаетсяКогда свет темный или нет светаРеле тянуть! The

Описание продукции:
Обнаружение света, обнаружение яркости, через потенциометр можно отрегулировать для обнаружения яркости точки клапана, и принести свое собственное реле и функцию задержки, когда свет темнеет в потенциометре для регулировки яркости, реле автоматически подключается для всех видов сигнализации обнаружения света, Переключатель задержки управления светом, переключатель обнаружения яркости, вы можете управлять различными уличными огнями, автоматически открываются ночью, в течение дня автоматически выключаются и автомобильные фары, сценические огни, светодиодные фонари, светофоры переключатель обнаружения, продукт имеет регулируемую задержку и светочувствительность Регулируемая функция, датчик света мерцает бесплатно.
Описание продукта:
1. Продукты с использованием импортного управления чипом, стабильное и надежное качество;
2. Блок питания с защитой диода, фильтрующим конденсатором и антипомех конденсатора и чипом регулятора 7805, может обеспечить стабильное напряжение и предотвратить отключение питания, сжечь модуль;
3. Продукты с прецизионным регулируемым потенциометром, лучшей регулировкой чувствительности и временем задержки;
4. С индикатором питания и инструкциями реле;
5. Модуль с реле высокой мощности, может управлять нагрузкой тока 10 А;
6. Модуль поставляется с фоточувствительным датчиком длиной 50 см;
7. Модуль с задержкой, и отрегулируйте время задержки, чтобы решить реле в критической точке мерцания света.
8. Размер модуля: 63,5x38,5x18,5 мм Модуль Вес: 28 г
Рабочие параметры:
1. Источник питания: DC5V DC12V DC24V
2. Потребляемый ток 12mA 15mA 12mA
3. Максимальная потребляемая мощность 72mA 45mA 28mA
4. Релейная Грузоподъемность: 250 В 10A (AC) 30 в 10A (DC)
5. Температура окружающей среды:
6. Диапазон задержки: Подключите S2. Задержка 1-20 секунд регулируется, не вставляется S2,1-200 секунд регулируется.
Использование товара:
1. Проводка продукта:Сначала Подключите источник питания постоянного тока + и постоянного тока (например, 5 В, 5 в постоянного тока), если реле для управления 220 В переменного тока или отличается от модуля питания, пожалуйста, нажмите первое соединение, Например, реле управляется тем же источником питания, который может быть подключен ко второму подключению, является более простым;
2. Подключите датчик и пропустите источник питания постоянного тока (чтобы убедиться, что напряжение соответствует требованиям, полярность не может быть изменена);
3. Метод регулировки задержки:Подключите перемычку S2 в диапазоне времени 1-20 секунд, не вставляйте 1-200 секунд, задержка потенциометра по часовой стрелке время регулировки будет дольше, обратная сторона будет короче, Отрегулируйте чувствительность, убедитесь, что задержка до кратчайшего времени задержки около 1 секунды (против часовой стрелки для регулировки около 10 кругов);
4. Регулировка чувствительности датчика:Зонд в яркой среде для регулировки потенциометра чувствительности, например, крышка сенсорной головки, реле будет тянуть, пусть задержка и реле сломаются, модуль имеет функцию обнаружения, например, для регулировки чувствительности, регулировки по часовой стрелке, чувствительность будет более чувствительной, Регулируется к свету в темноте, когда он начнет реле, против часовой стрелки будет передан на свет, когда реле не будет тянуть.
5. Метод регулировки времени задержки:По часовой стрелке время задержки продлевается.

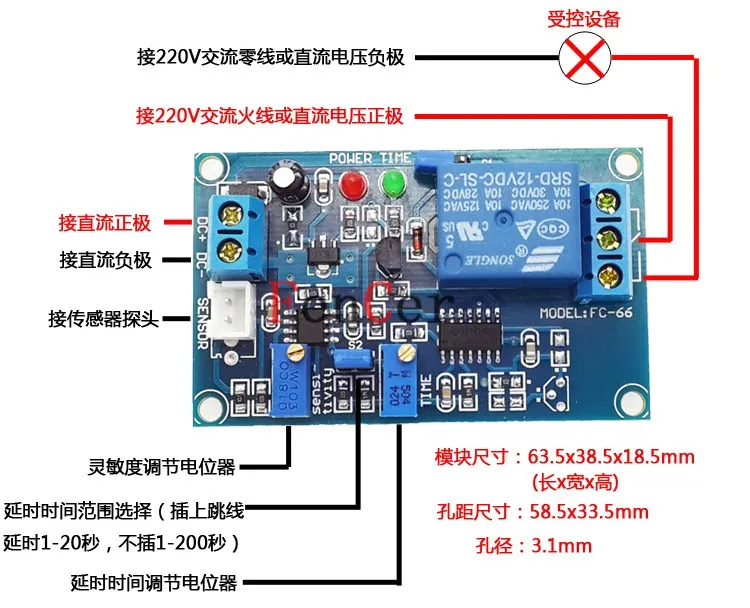

Метод проводки один: (это соединение не может подключить перемычку S1, в противном случае это сгорит модуль)

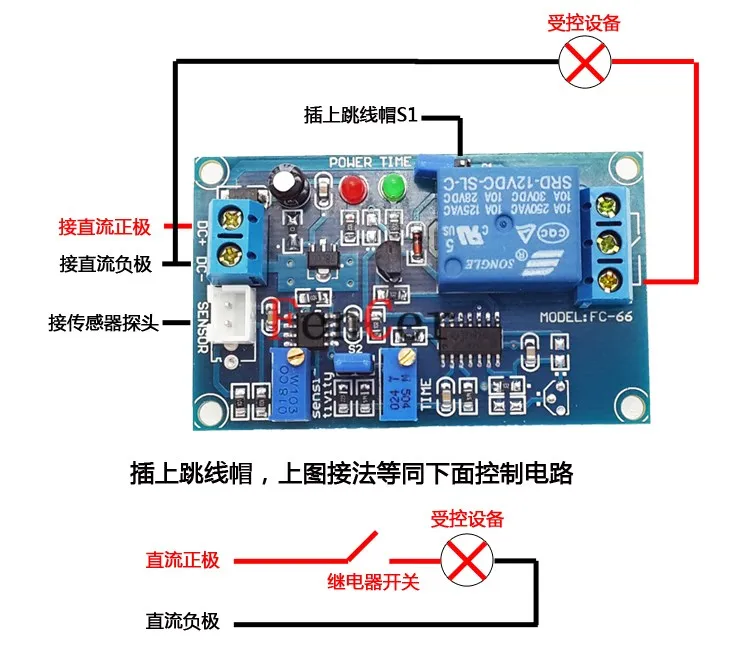

Электропроводка с двумя вариантами ношения:

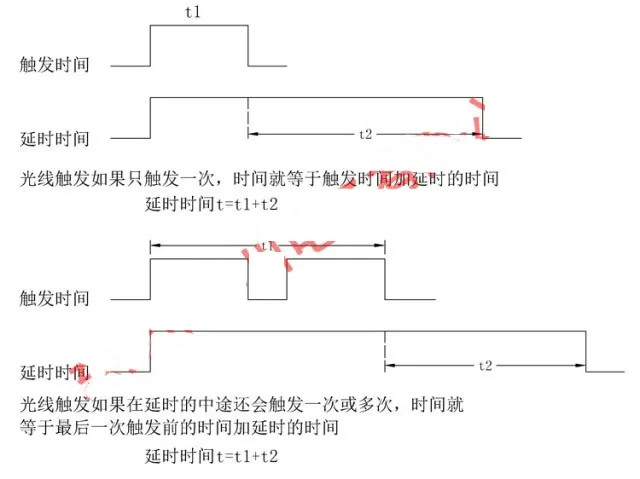

Роль задержки в модуле: Когда свет в наборе критической точки, свет не неожиданно превращается в темное состояние, но медленно в ярком темноте, если нет задержки, реле появится проблема мигания, модифицированные автомобильные автоматические фары, Но также, потому что окружающий свет не является стабильным, реле будет мигать проблему, плюс задержка, вы можете избежать этой проблемы, так что реле к стабильной и надежной работе.
