DIY 3 7 В до 5 1 5a 2A мобильный Банк питания зарядное устройство печатная плата 18650

DIY 3 7 В до 5 1 5a 2A мобильный Банк питания зарядное устройство печатная плата 18650

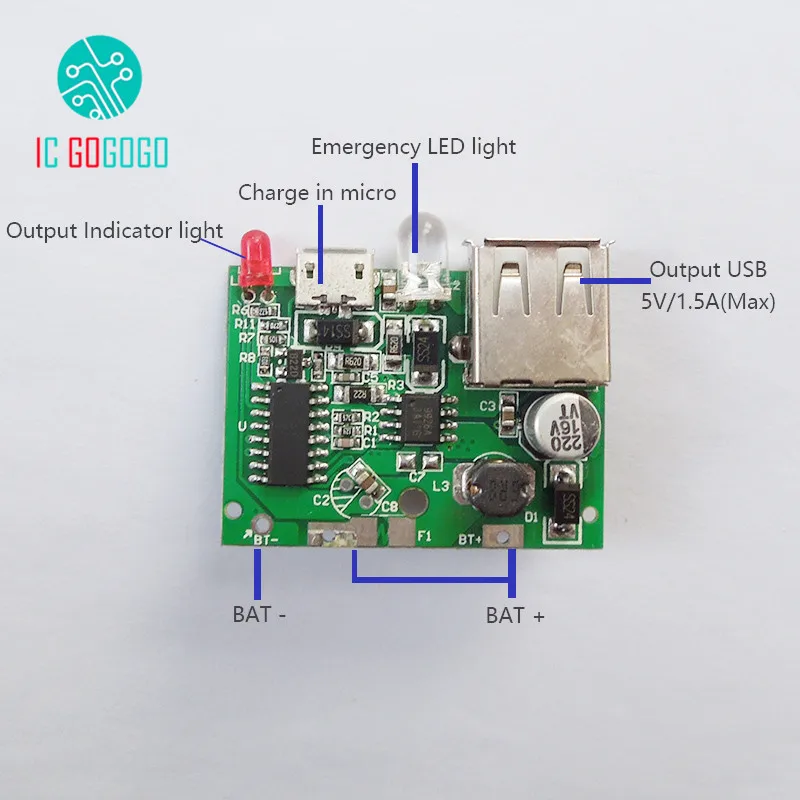

Технические данные:

Ток входного напряжения зарядки: 5 В/1.5A (входной интерфейс micro)

Выходное напряжение и ток: 5 В/1,5 А (короткое время до 2 а)

Примечание: Диапазон применимых батарей: 3,7 в литиевая батарея (включая 18650 литиевая батарея или полимерный литиевый аккумулятор) емкость 1000-20000 мАч (выходной ток лучше использовать большую емкость аккумулятора, сопротивление батареи может быть использовано немного большеАккумулятор параллельно для уменьшения воздействия большого сопротивления не следует использовать).

                 Размер модуля: длина 33 * ширина 32*9 мм

Преимущества следующие:

1, интеллектуальное управление цепью мобильного питания, одночиповое управление всей цепью.Управление очень простое.

             2, зарядный и разрядный ток, зарядный входной ток до 1.6A, 5200mA литиевая батарея большой емкости только 4-6 ч; На телефоне, плоский и другой зарядный ток: 5 В/1.5A, короткое время может выходить 2А (фактический выходной ток зависит отГрузоподъемность модуля и нагрузки должны быть меньше в токе, то есть узкое место).

             3. С функцией обратной защиты батареи, когда батарея поворачивается, когда цепь обратной защиты для запуска, батарея обратный Полный выпуск энергии, чтобы избежать возможности горения печатной платы; поверните волосы, когда волосы обнаружены вовремя,После использования.

            4. Quiescent ток особенно низкий, выходной свет не яркий, нет выхода, quiescent ток всего 0,01 мА; Почти можно считать без тока.

            5. Со светодиодной системой аварийного освещения, активный отдых будет в состоянии почувствовать свою ценность.

            6. Функция защиты литиевой батареи этого модуля автоматически отключит выход и защитит аккумулятор, когда напряжение батареи ниже 3, но аварийное освещение не будет закрыто для обеспечения аварийного освещения в чрезвычайных ситуациях.

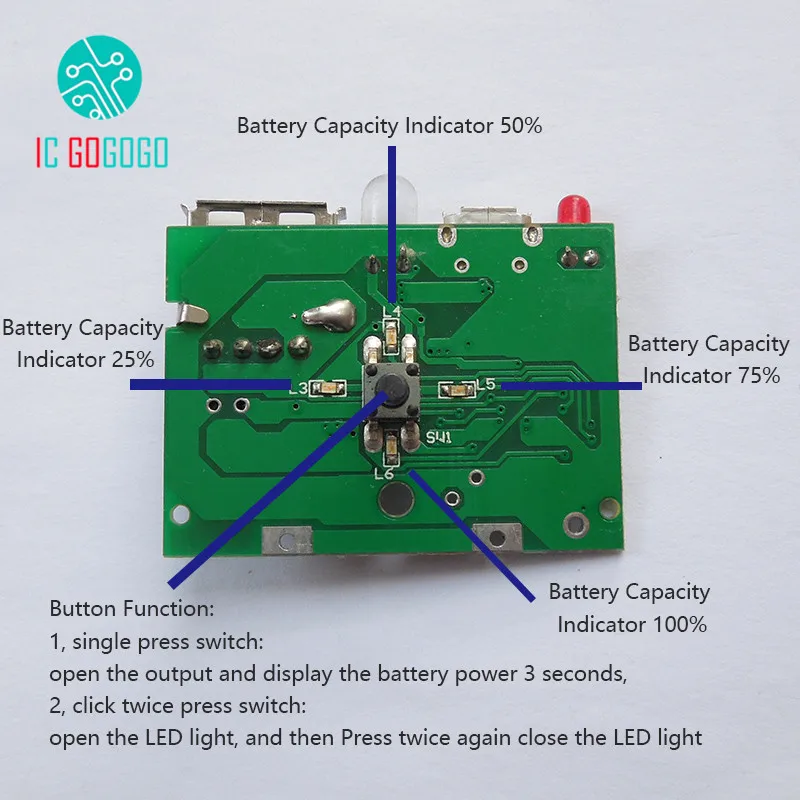

Четыре.Описание функции кнопки панели: 1, одинарный пресс-переключатель: Откройте выход и Отобразите заряд батареи 3 секунды, если 2 минуты или около того без нагрузки выход автоматически отключится.

             2. Нажмите кнопку дважды: светодиодные лампы аварийного освещения открываются, а затем нажмите дважды, чтобы выключить.

             3. Нажмите кнопку панели: Чтобы выключить питание и войти в режим ожидания.

Пять.Инструкции по Индикатору питания: 1, синий свет мигает, указывая, что оставшаяся мощность батареи ниже 25%, заряд батареи низкий, пожалуйста, заряжайте как можно скорее.

            2. Всегда горит синий свет: оставшаяся батарея 25% -50%.

            3. Два синих света всегда горят: что заряд батареи остается 50% -75%.

            4. Три синих лампы всегда яркие: оставшаяся батарея 75% -100%.

            5. Четыре синих света всегда горят: что заряд батареи остается 100%.

            6. 0-3 синий свет всегда яркий другие синие огни мигают, яркий свет показывает ход зарядки.

            7. При зарядке 4 синий свет всегда горит: что батарея полная, зарядка конца.
