Описание товара

Сенсорные часы для дорожки-diy для DS3231 сенсорная клавиша Вход Яркость регулируемое большое кольцо с Размеры светодиодный Будильник часы, набор для самостоятельной сборки

Описание:

Я добавлю две более полезные функции в эти сенсорные часы, одна из них-вы знаете это по входу сенсорного ключа, другая-

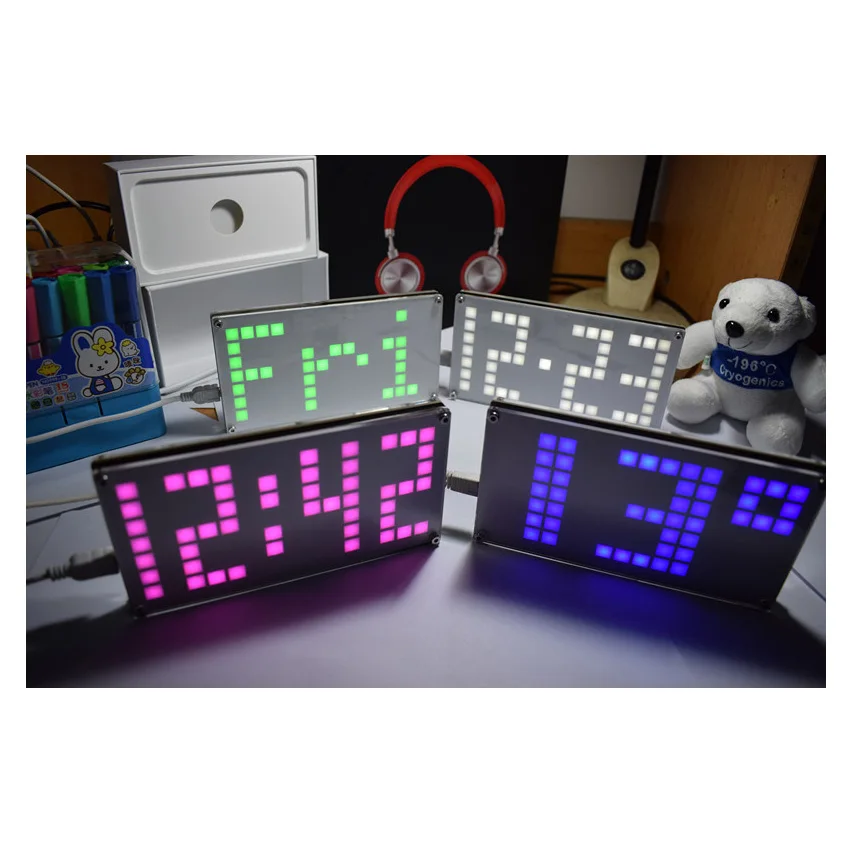

Яркость регулируется. Конечно, это также может показать температуру, день, дату и важное фестиваль! Как новый год

День, Рождество, День Святого Валентина и так далее. Кроме того, он имеет пять видов переключенного режима, и вы также можете выбрать

Дата рождения, она может показать счастливый день рождения, когда дата наступает. Ну, я думаю, у вас нет проблем, чтобы сделать подарок DIY

Для вашей девушки, когда день рождения наступает. ^_^

1. с использованием DS3231 Высокая точность чип часы (с температурной компенсацией), он по-прежнему может точно время в пути после

Приведенный в действие батарея резервного копирования (точнее DS1302 часы чип).

2. Два входа сенсорного ключа заменяют физические клавиши, чтобы предотвратить длительное повреждение нажатия. долго коснитесь ключа меню, который вы

Можно войти в функции меню, чтобы предотвратить помехи.

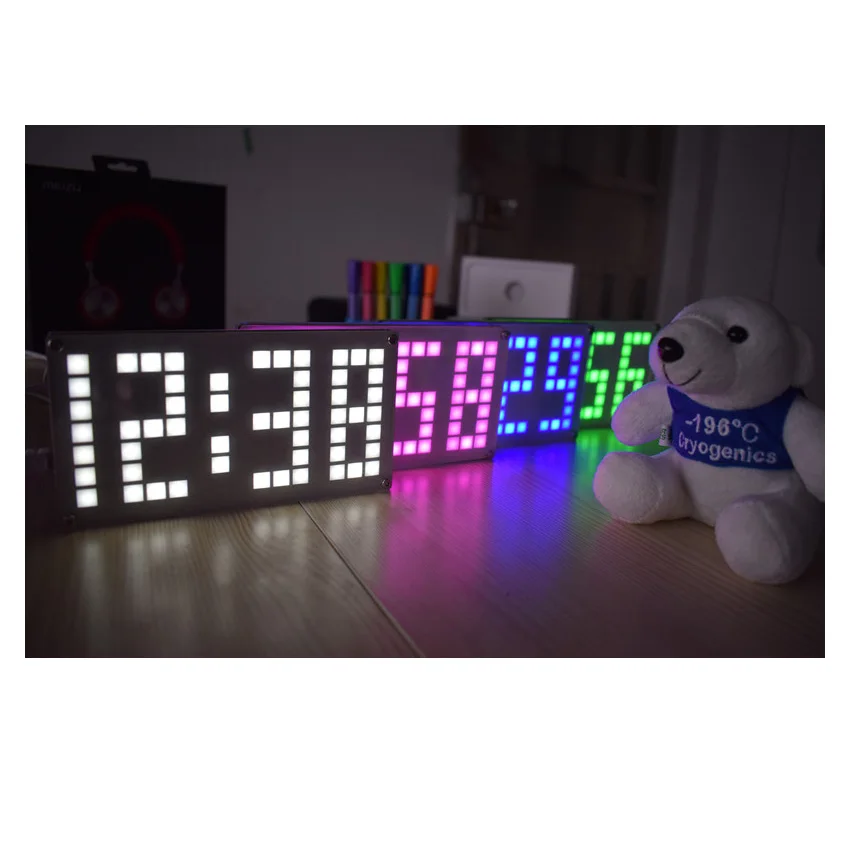

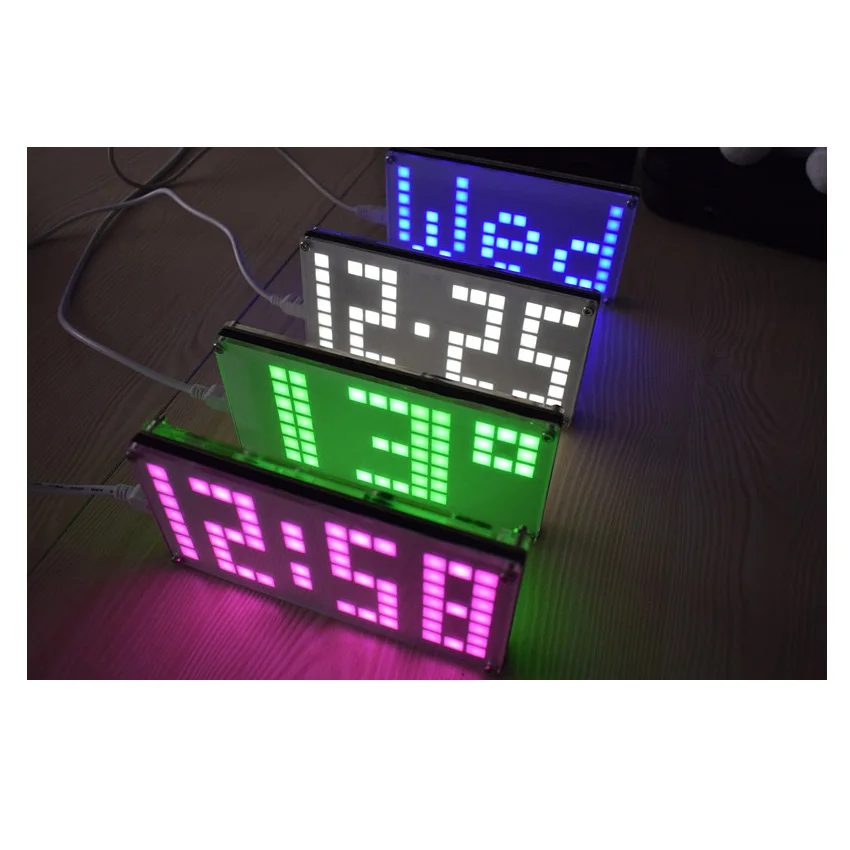

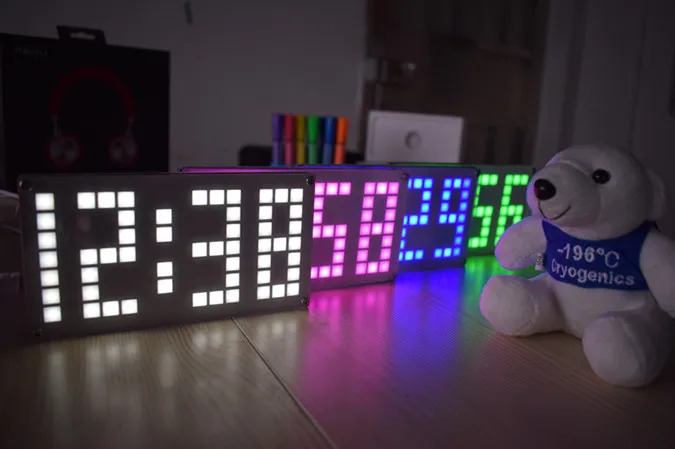

3. Четыре цвета на выбор, вы можете выбрать белый, розовый, синий и зеленый цвет.

4. Размер печатной платы: 15 см * 8 см. Он может показать большой размер по большому размеру.

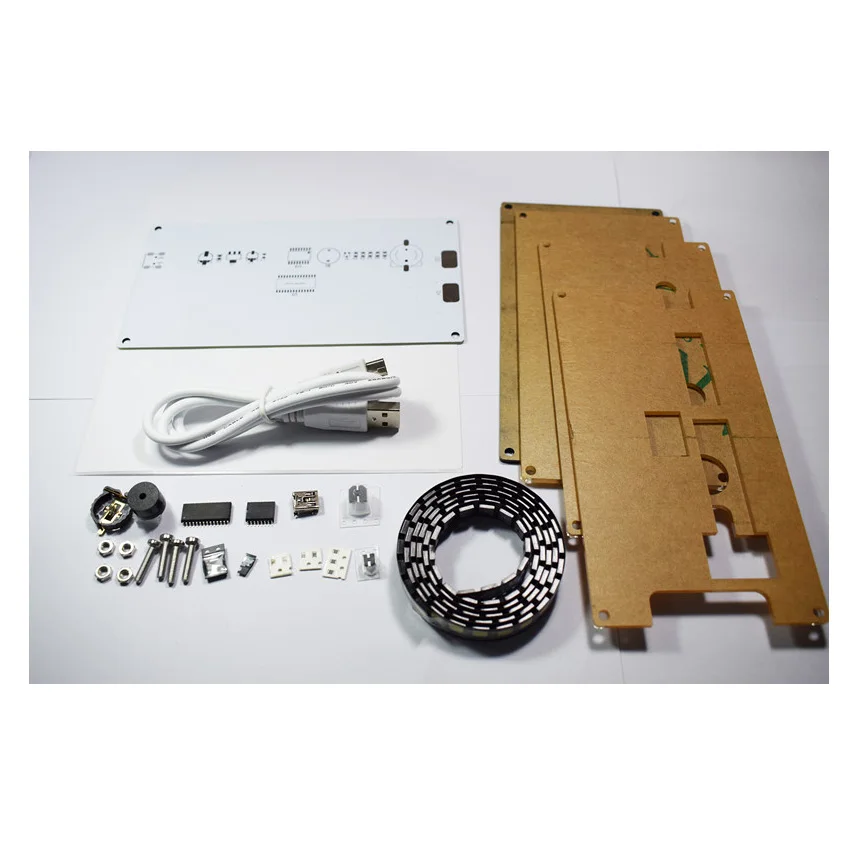

5. идеальные цифровые часы DIY Набор для любителей электроники, легко установить.

6. может подключаться к usb-кабелю для источника питания, удобен для использования.

7. разработан кристаллическим акриловым корпусом.

Функция:

1. Длинные сенсорная клавиша меню войти в меню функций, короткое нажатие следующий ключ, чтобы выбрать функцию.

2. После выбора функции, короткое касание ключа меню, чтобы подтвердить ввод, после ввода также через следующий ключ, чтобы выбрать

Изменение. коснитесь кнопки меню снова, чтобы подтвердить, что набор переключится обратно на обычный дисплей.

3. меню имеет время (установить время), дату (установить дату), ALAR (установить будильник), шрифт (установить другой

Шрифт), DISP (переключаемый режим), MIDP (промежуточное действие второй точки), FMT (формат набора 24-12), BRH (установить дату

Рождения), Бриг (Установите яркость).

Перед пайкой Обратите внимание:

1. Температура пайки ниже 320 ℃, температура паяльника не должна слишком высока, или они могут повредить светодиодный

2. Когда паяльный светодиодный, паяльник должен быть заземлен и лучше носить Антистатический браслет заземления, пайка

Более быстро.

Во-первых, мы sodler светодиодный, светодиодный пакет вы можете купить модели различных 6 колодки, есть подушечка форма отличается от других 5, указанных в

Красные стрелки на следующем рисунке, светодиодный зазор, соответствующий этой накладке, помещенному для припоя.

Зная направление, после этого мы сможем точно подобрать добавить пайки в одной площадки, а затем с помощью пинцета и ставить светодиодный на нем, нагрев припои подушечки

Чтобы расплавить Интегрированный Светодиодный контакт, на этот раз вы зафиксировали булавку, как показано ниже:

Все светодиодный пайки как то от дна к верхней части:

После припайки светодиодный, мы припаем мини-usb-разъем, мини-usb-разъем имеет 5 контактов, мы вырезаем середину 3 контакта,

Оставить около двух +/-pin будет в порядке.

Затем припаяйте его:

Пайка конденсаторы и AMS1117 регулятор напряжения чипы ниже, чем аналогичные: C1-220uF, C2 и

C4-104 конденсатор, C3-10uF, U2-AMS1117 пайки ниже:

Затем пайки U1 и U3 (обратите внимание на направление):

После припоя резисторы и транзисторы и CR1220 держатели для аккумуляторных батарей, R1-R2 составляет 1 м (105), сопротивление, R3-R5 составляет 10 K

(103) сопротивление, Q1 9012 транзистор:

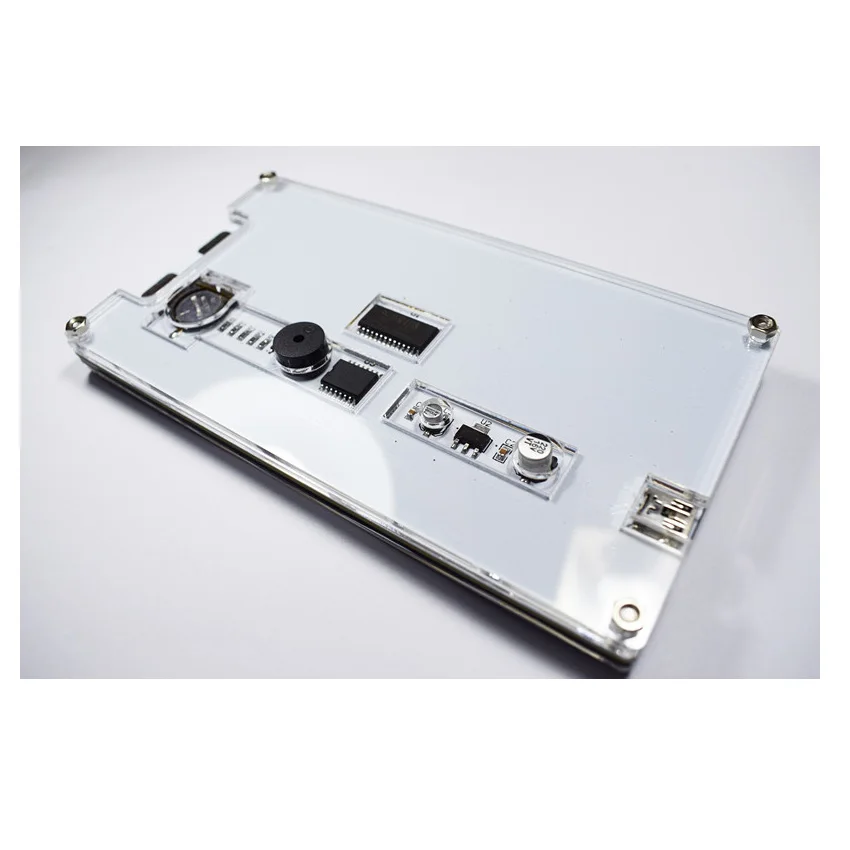

Последний пайки зуммер (обратите внимание на направление), Don't let it выделиться, нам необходимо установить акриловая оболочка:

Извлеките сетки из акрила, рваные Защитные пленки:

Выньте белые наклейки, сделайте прикрепляемые стикеры к сетке акрил правильно, и убедитесь, что прикрепляемые стикеры на два

Сначала углы вверх, затем медленно держатель на плитку с другой стороны, насколько это возможно, прикрепленный плоский на нем:

После прикрепленных наклеек, мы делаем 4 отверстия с пинцетом:

Затем, чтобы установить их:

Затем Установите винты:

Если обнаружится, что после пайки обнаружится следующая ошибка, в соответствии со следующими способами проверки:

1. Светодиодный дисплей неисправен: каждый массив в качестве блока, проверьте колонку "яркость затемнена" или "нет" светодиодный, с помощью паяльника

Возьмите его вниз, чтобы включить в него, см. Другой светодиодный в этом столбце, если есть исключения, если нет исключений, то припаяйте Новый

Светодиодный.

2. сенсорные клавиши нельзя использовать для: Проверьте, правильно ли R1, R2 составляет 1 м (105), или плохая пайка на резистор точек. Кроме того, проверьте,

MCU U1 2nd и 10th ноги с короткими или холодного припоя.

3. Отображение времени в неисправности: проверьте, если DS3231 pin имеют плохой пайки, то ли R3, R4 холодного припоя.

4. Нет дисплея: Проверьте, есть ли у мини-usb-штекера слева и справа холодное соединение припоя, или конденсатор имеет короткое замыкание

Ситуацию.
