IRS2092S Высокая мощность 250 Вт Класс D цифровая плата усилителя/готовая продукция/моно/модель L15DSMD

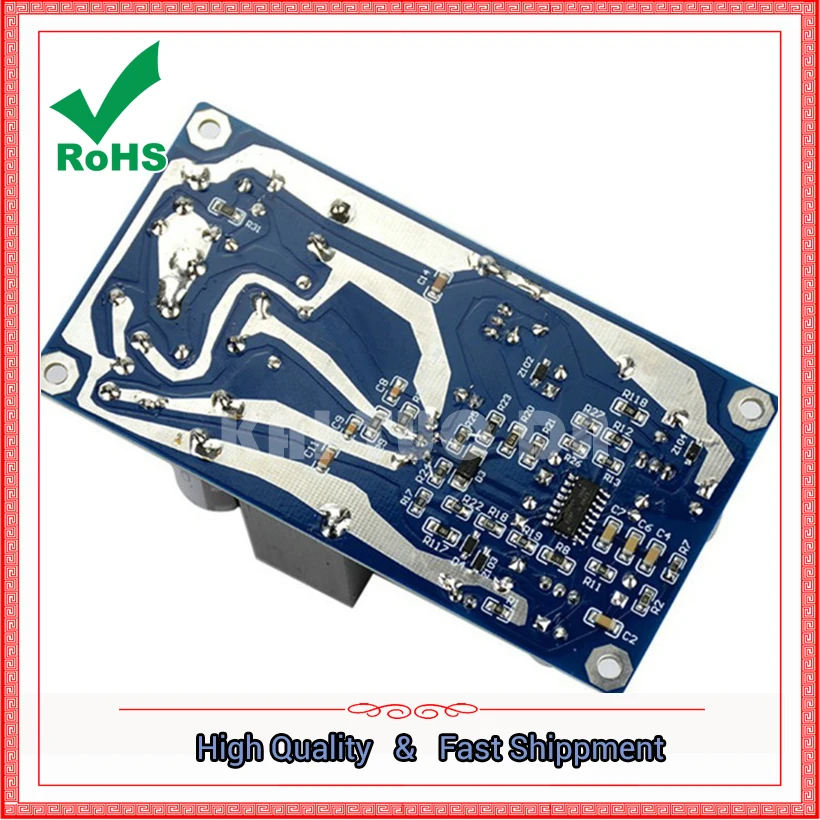

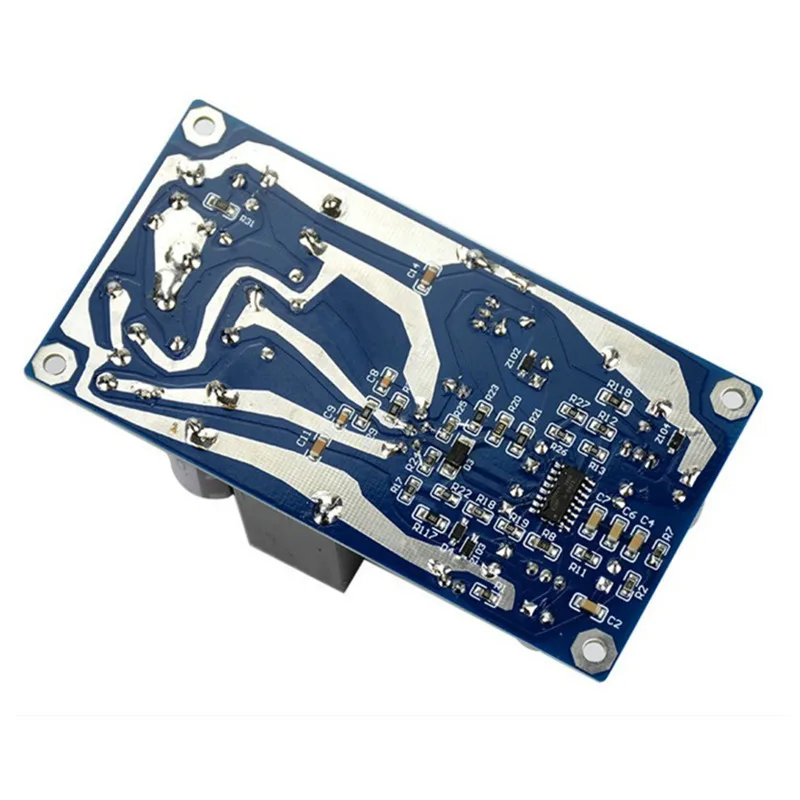

Встроенный цифровой усилитель L15DSMD, готовая плата, моноурал

Используется цифровой усилитель IRS2092S и IRFI4019H, выделенный чип.

И Американская ИК-компания IRAUDAMP7S, модель для дизайна оригинальной цепи и макета печатной платы.

Все импортный высококачественный чип, MOSFET. Японские импортные Алюминиевые Электролитические Конденсаторы большой емкости.

LJM предлагает, гарантию качества.

Описание параметров:

Использование напряжения постоянного тока + -50 в (+ -33 В до + -55 в)

+ -50 В выходная мощность = 125 Вт 8R RMS. 250 Вт 4R RMS.

Размер: длина и ширина: 110 мм * 58 мм * 42 мм

Вес: 120 г

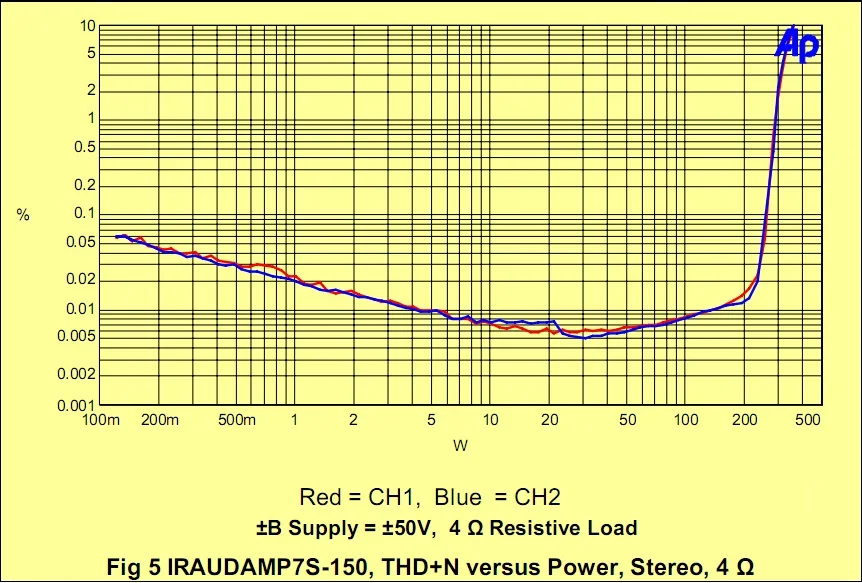

Искажения: 0.007% THD + N @ 60W, 4

Напряжение коэффициент усиления антенны:НапряжениеКоэффициент усиления 36

Сопротивление нагрузки, приводное сопротивление: 4

Общая мощность холостого хода, без нагрузки, расход холостого хода: 7 Вт

Эффективность: 90% 250 Вт4

Динамический диапазон: 101 дБ

Остаточный шум: 200 УФ

Частотная характеристика, частотная характеристика: 20 Гц-35K Гц + -3 дБ

Характеристики температуры: тепловые характеристики: мощность 30 Вт, температура 55 градусов по Цельсию

Мощность 250 Вт, 90 градусов по Цельсию

Об официальных указателей IRAUDAMP7S.

Приложений

Av-ресиверы
Системы домашнего кинотеатра
Мини компонент стерео-и акустическими системами
Активные колонки
Сабвуферов
Музыкальный инструмент усилители
Автомобильные усилители после рынка

Особенности

Выходная мощность: Масштабируемая выходная мощность от 25 Вт до 500 Вт (см. Таблицу 1)
Остаточного Шум: 200 V, IHF-A Утяжеленный, AES-17 фильтр
Искажения: 0.007% THD + N @ 60W, 4 R
Множественные характеристики защиты: защита от перегрузки по току (OCP), боковая защита с высокой и нижней стороны MOSFET
Защита от перенапряжения (OVP),
Защита от пониженного напряжения (UVP), боковая и низкая сторона MOSFET
Защита постоянного тока (DCP),
Защита от перегрева (ОТП)
Топология ШИМ: самоосциллирующийся ШИМ, полумост или полный мост, топологии, выбор

Используя новейшие технические Характеристики цифрового усилителя, выделенного индуктора, значение сопротивления 0,013 Ом, 14 А.

Полностью Защищенный от низкого излучения, с низким уровнем искажений.

Используйте в качестве шаблона IRAUDAMP7S программный дизайн IR class D.

Использование high-end класса D усилитель Драйвер IC IRS2092. Для достижения минимального искажения тока, максимальная выходная мощность 500 Вт.

ИК-образец с MOSFET для специального дизайна.

Предоставляя Новинка IRFI4xxxH-117P серии MOSFET половина-мост, ИК способствует повышению производительности класса D Усилители звука.
Интегрированная посылка полумоста уменьшает количество компонентов наполовину и улучшает макет печатной платы. В дополнение к более низкой нагрузке на сопротивление, серия полумоста MOSFET также оптимизировала зарядку ворот, паразитарный диод, возможность восстановления задним ходом и сопротивление внутренних ворот. Это повышает производительность и производительность аудиоусилителей класса D, таких как эффективность, полное гармоническое искажение и электромагнитное излучение.
В обычной сопротивления RDS (ВКЛ) IRFI4xxxH-117P составляет 80 mOhms и ворота зарядки составляет, как правило, 13NC переключение заряда 4.1NC.

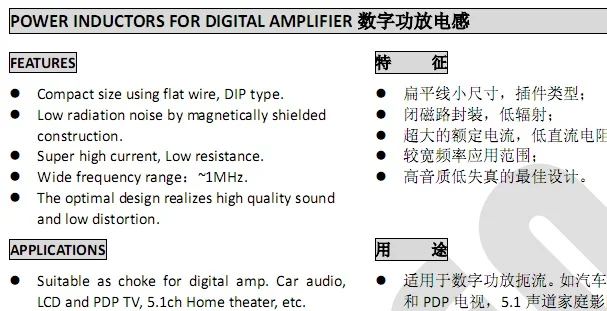

Используется цифровой усилитель мощности, выделенный высокомощные, высокотоковые, с низким сопротивлением, полностью экранированные индукторы. При очень малом сопротивлении = 0,013 Ом фактическое измерение, ток = 14 А. Минимальная радиация и интерференция, высокий ток и более высокие частоты рабочих параметров.

Так, что искажения цифрового усилителя достигают самого низкого уровня.

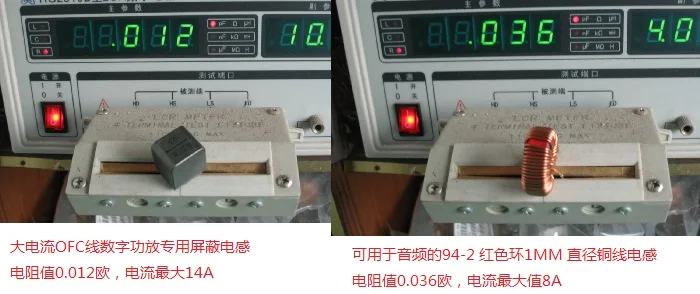

Это выделенный цифровой усилитель индуктивности, и обычный Цифровой усилитель сопротивления индуктивности, разница измерения.

Специальное значение сопротивления индуктивности составляет всего 0,013 Ом, ток 14а, с использованием медного провода OFC, с обычными звуковыми индукторами, красное железное порошковое сердечко 94-2, эмалированный провод 1 мм, сопротивление-0,036 по сравнению с Европой. Последнее значение сопротивления в 3 раза, и текущее значение намного меньше.

Рекомендуемое рабочее напряжение и мощность трансформатора.

Нагрузка 8 Ом, напряжение трансформатора переменного тока 40 В +-постоянный ток 55 в, мощность 150 Вт в канале. 300 Вт два канала. Фильтрующий конденсатор 6800 мкФ * 2 или более

Напряжение трансформатора, нагрузка 4 Ом, двойной 35 В переменного тока, мощность 48 В постоянного тока 250 Вт, один канал. 500 Вт два канала. Фильтрующий конденсатор 10000 мкФ * 2 или более

Нагрузка 4 Ом + -58 В постоянного тока, 300 Вт 4R моно-мощность. 700 Вт двухканальная мощность. Рекомендуемое напряжение трансформатора, двойной 41 в, 1000 Вт переменного тока.
