Характеристики

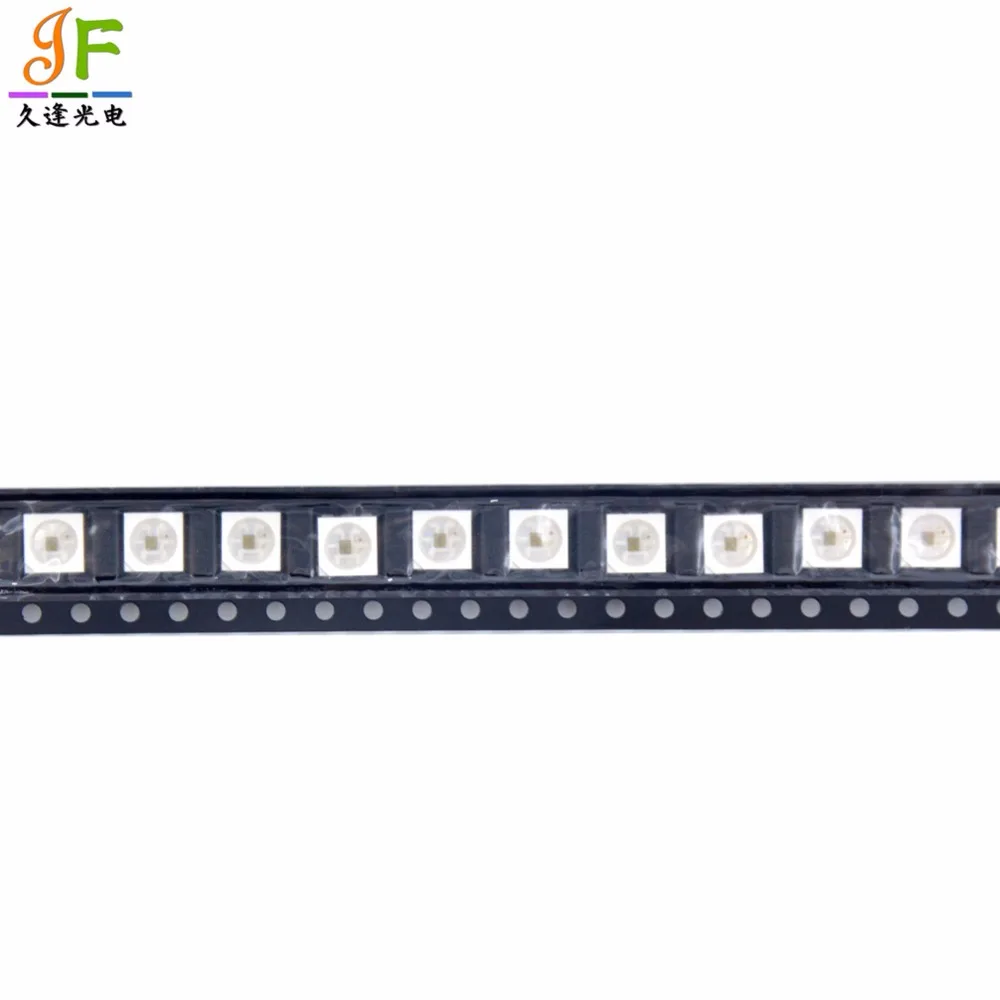

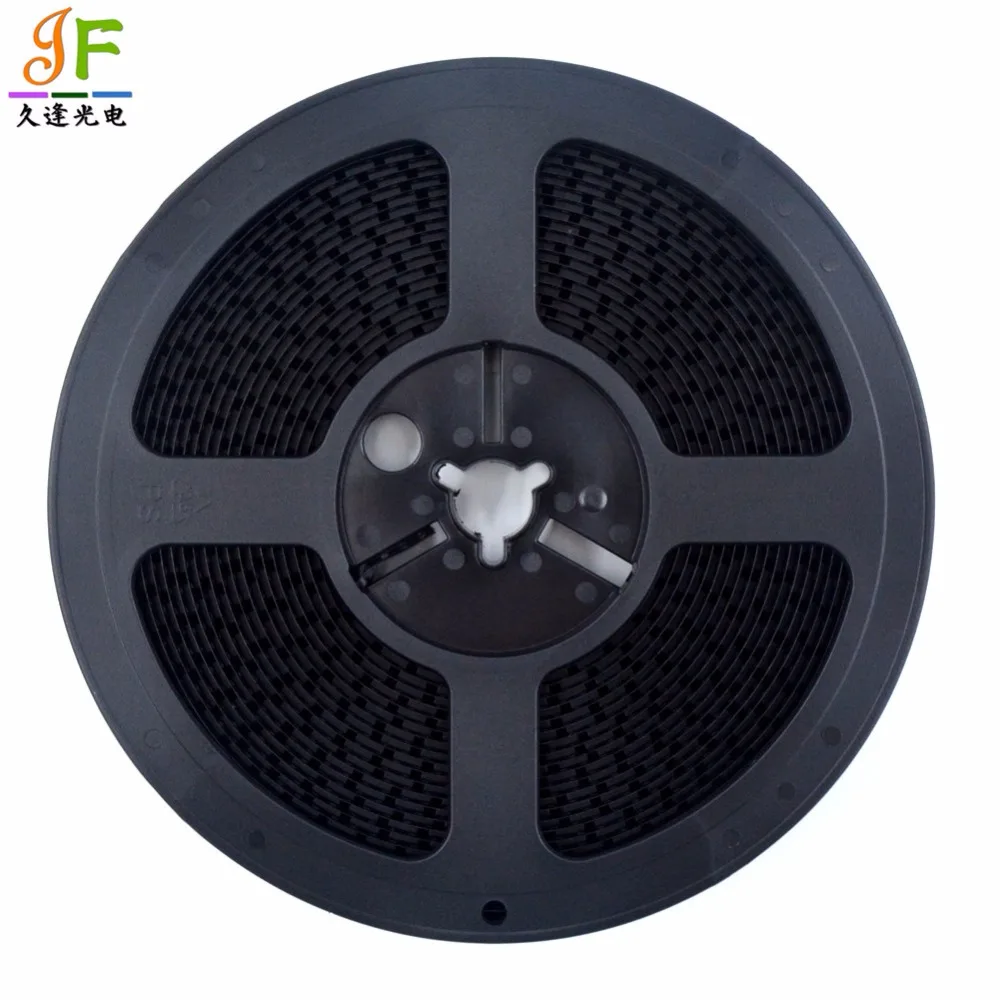

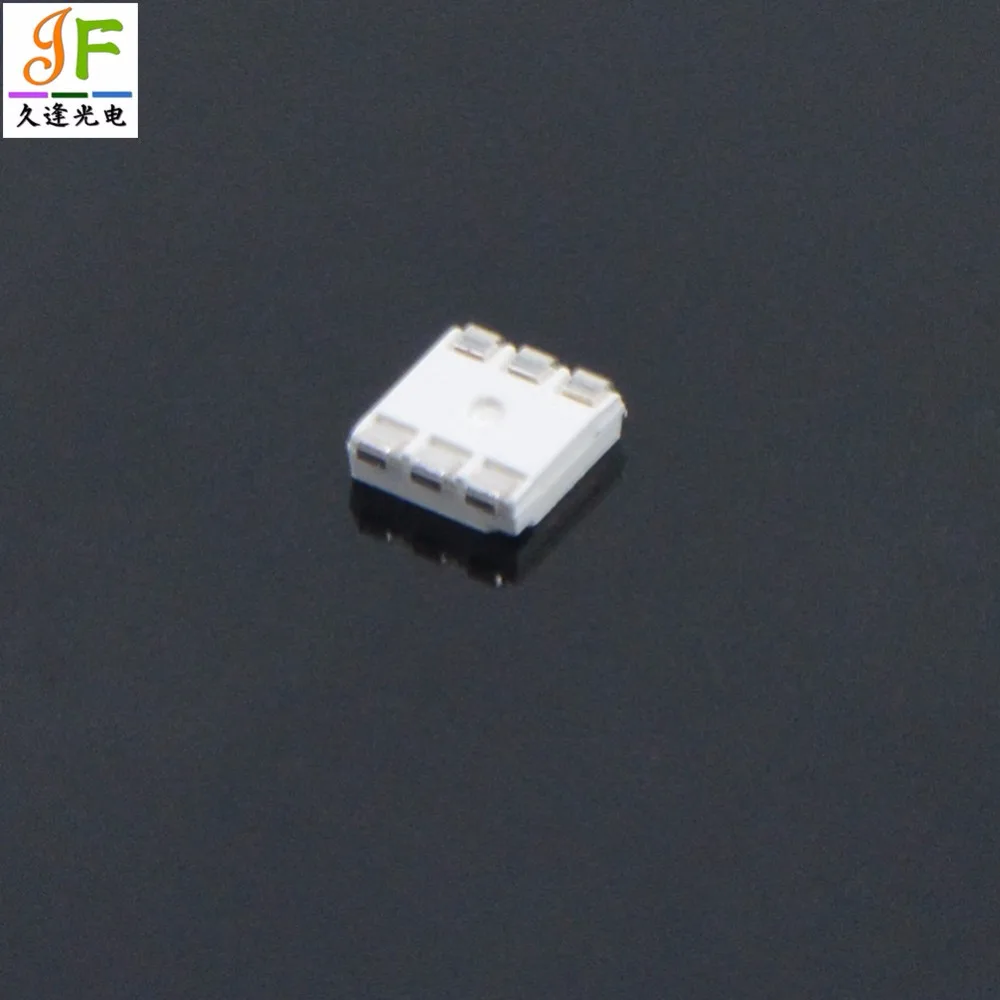

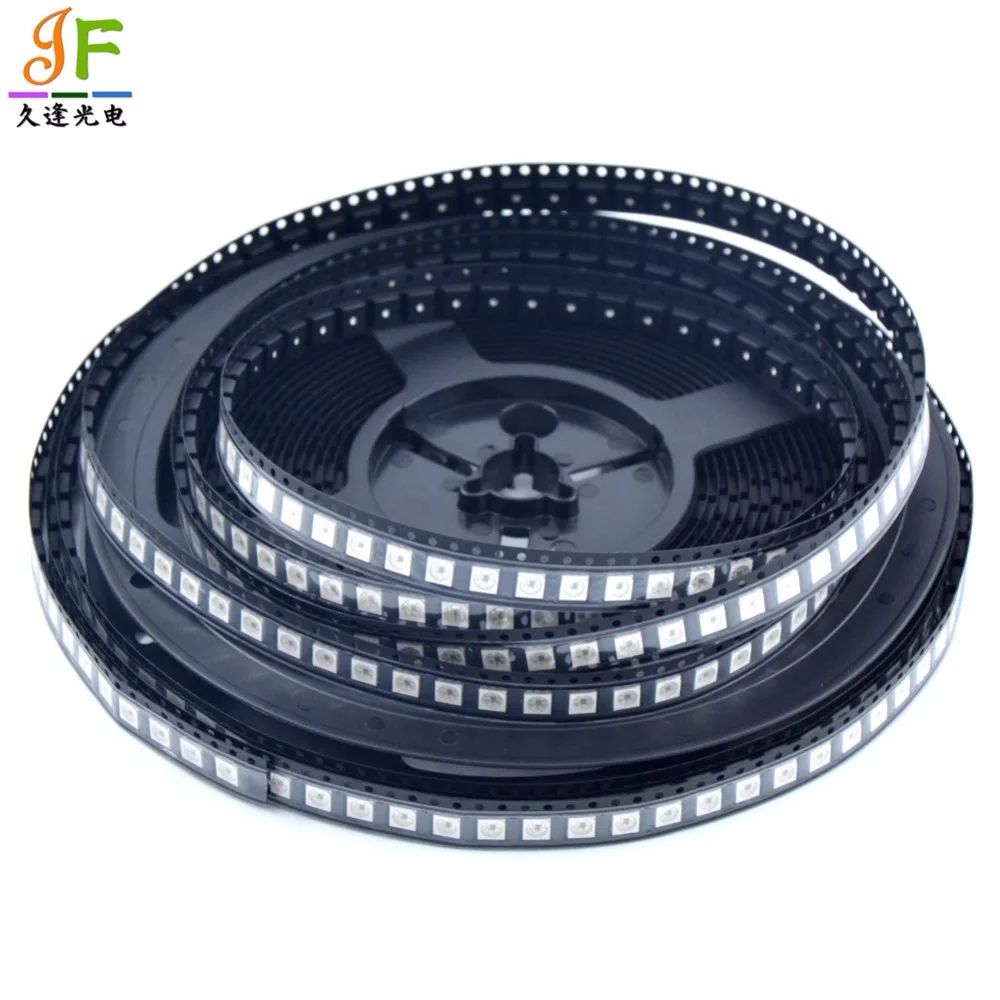

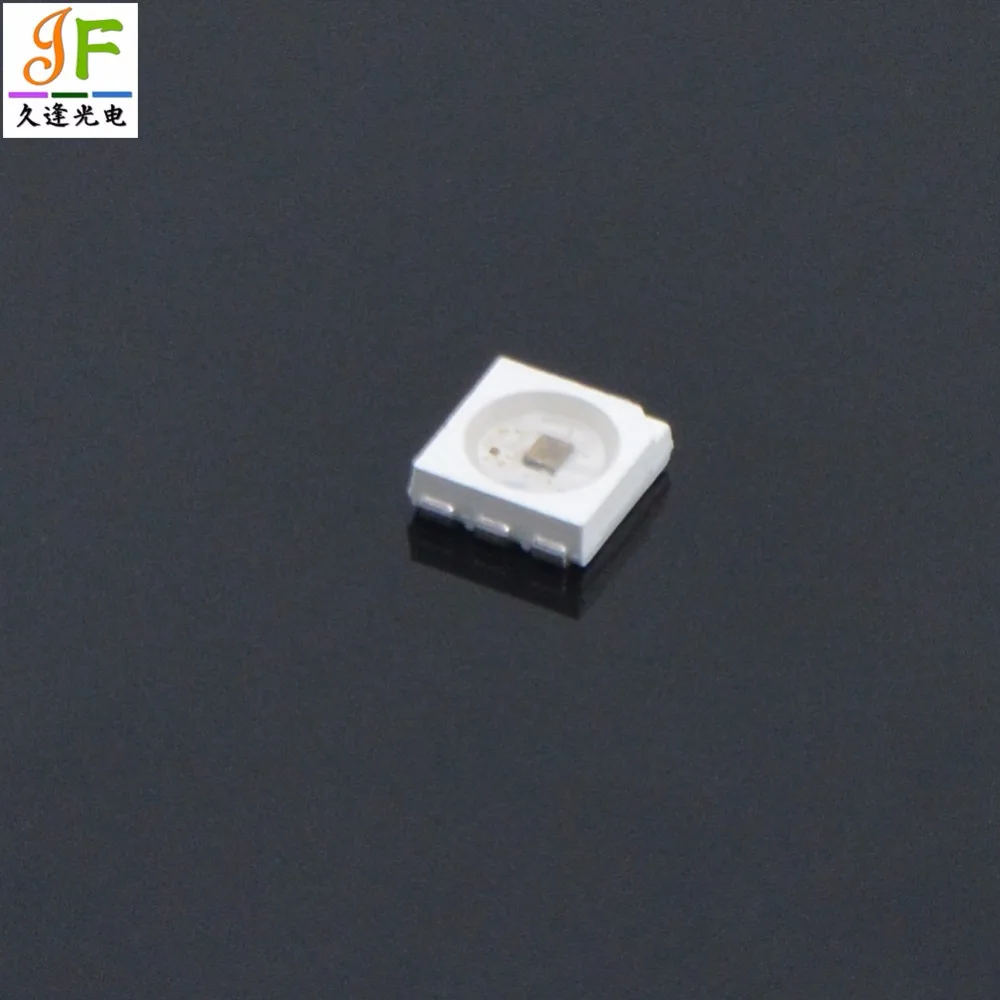

Светодиодные чипы SK9822 10 ~ 1000 шт. 6 штырьков встроенный SMD 5050 RGB цвет для полосы
История изменения цены
*Текущая стоимость 225,16 - 5 334,18 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 286.77 руб. | 292.97 руб. | 289 руб. |
| Jan-23-2026 | 232.69 руб. | 237.78 руб. | 234.5 руб. |
| Dec-23-2025 | 281.72 руб. | 287.20 руб. | 284 руб. |
| Nov-23-2025 | 279.86 руб. | 285.19 руб. | 282 руб. |
| Oct-23-2025 | 223.2 руб. | 227.82 руб. | 225 руб. |
| Sep-23-2025 | 275.53 руб. | 281.54 руб. | 278 руб. |
| Aug-23-2025 | 272.39 руб. | 277.1 руб. | 274.5 руб. |
| Jul-23-2025 | 270.66 руб. | 275.32 руб. | 272.5 руб. |
Описание товара
SK9822Является типом ic для трехцветной RGB полосы управления и строки, этот ic использует процесс CMOS
Для обеспечения трехцветного светодиодного драйвера RGB для регулировки выходного сигнала с 256 серыми шкалами и 32 настройками яркости
, APA с 2 выходными сигналами, один-часы, другой-данные, часы и данные синхронизируются, так что
Кристаллический Каскадный элемент выходного движения синхронизирован.
Характеристика
Процесс CMOS, низкое напряжение, низкое потребление
Синхронизация двух полос
Выберите Положительный выход или отрицательный RGB трехцветный светодиодный выход
8 бит (256 уровней) набор цветов, 5 бит (32 уровня) регулировка яркости
Build-20ma Выход постоянного тока
С функцией самостоятельного обнаружения сигнала для поддержки непрерывного колебания PWM
Выход, может поддерживаться статическим экраном
Применение
Светодиодная лампа
Светодиодная лента, светодиодный пиксельный модуль
Светодиодный экран афиши
Характеристики продукта
|
Цвет |
Длина волны |
Частота обновления |
Напряжение |
Мощность Потребление |
Вес (Г) |
Угол обзора |
Размеры (Мм) Д * Ш * В |
Операционная система Температура |
|
Полноцветный 1677216 |
R:500-650mcd G:370-530mcd B:120-165mcd |
400 циклов |
DC5V |
0,2 Вт (Макс.: 1 Вт) |
1 |
160 |
5x5x1.4 |
-40-70 |
Описание штифта
|
Нет. |
Контактное имя |
I/O |
Функция |
|
1 |
VDD |
П |
Питание-терминал |
|
2 |
VREG |
О |
Выход регулятора 4,5 В |
|
3 |
CKO |
О |
Серия с выходным сигналом часов |
|
4 |
SDO |
О |
Серия с выходными данными |
|
5 |
Вен |
I |
Выбор функции самостоятельного тестирования |
|
6 |
CSEL |
I |
Инвертируйте каскад сигнала часов |
|
7 |
Полярный |
I |
Варианты положительного и отрицательного выхода |
|
8 |
Осси |
I |
Вход осциллятора |
|
9 |
SDI |
I |
Серия с Входными данными |
|
10 |
CKI |
I |
Серия с входным сигналом часов |
|
11 |
REXT |
I |
Источник постоянного тока для регулировки стороны |
|
12 |
VSS |
П |
Блок питания отрицательный терминал |
|
13 |
G |
О |
Зеленый светодиодный выход |
|
14 |
R |
О |
Красный светодиодный выход |
|
15 |
B |
О |
Синий светодиодный выход |
(Блок-схема)
(Абсолютная максимальная оценка)
Напряжение питания ------------------0,3-6,0 В
Входное напряжение ---------------- VSS-0.3 к VDD + 0,3 V
Рабочая температура ---------------------от 40 до + 70
Температура хранения --- от-50 до + 125
Примечание:Напряжение выше указанных может привести к постоянному повреждению устройств
(Электрические характеристики)
|
Символ |
Параметр |
Состояние |
Мин. |
Тип. |
Макс. |
Единицы измерения |
|
VDD |
Напряжение питания |
|
|
5,0 |
5,5 |
V |
|
VIH |
Входное Высокое напряжение |
|
0.7VDD |
|
VDD + 0,3 |
V |
|
VH |
Входное низкое напряжение |
|
VSS-0.3 |
|
0.3VDD |
V |
|
Лол |
Напряжение тока раковины (RGB) |
VDD = 5 В, VOL>1 в |
22,5 |
24,5 |
26,5 |
Ма |
|
Рин |
Тянущийся высокий |
VDD = 5 В |
|
570 |
|
К& Omega; |
|
VREG |
Напряжение регулятора (VREG) |
VDD = 5 В |
4,4 |
4,5 |
4,7 |
V |
|
FOSC |
Частота осциллятора |
|
800 |
|
1200 |
КГц |
(Описание функции)
(1)Каскадная структура данных
Tabdem N-LED
Глобальный бит: 5 бит (32 уровня) настройка яркости, при управлении R,G,B трехцветное значение постоянного тока, если установить Глобальный бит для 10000( 16/31)
Выходной ток в два раза превышает исходные настройки PWM
|
Данные MSB& Larr; & rarr;LSB |
Ток вождения |
|
00000 |
0/31 |
|
00001 |
1/31 |
|
00010 |
2/31 |
|
· |
|
|
11110 |
30/31 |
|
11111 |
31/31 (макс.) |
PWM входные и выходные сигналы
|
Данные MSB -- |
Рабочий цикл |
|
00000000 |
0/256 (мин) |
|
00000001 |
1/256 |
|
00000010 |
2/256 |
|
· |
|
|
11111101 |
253/256 |
|
11111110 |
254/256 |
|
11111111 |
255/256 (макс.) |
(2). Количество пикселей в секунду, отправленное на частоту CKI (FCKI), минус старт
Бит рамы разделен на номер 40 количество бит светодиодной рамы 32, если частота CKI (FCKI
) До 512 кГц. Номер пикселя (512000-40)/32 = 15998, если 50 секунд обновлений могут быть подключены
Серия LED number 15998/50 = 319. Для увеличения количества каскадных IC CKI частоты
(3). Полярный пуст, R,G,B для отрицательного выхода; Полярный доступ VSS ,R,G,B-Положительный выход
(4).VEN: самоопределение
Поле данных до середины 3 Бит B,G,R в MSB противоположной фазы, в противном случае расценивается
В качестве неверных данных. En близко к пустому, когда само-Обнаружение; Когда VEN VSS затем активируется само-Обнаружение
(5).CSEL пуст, когда CKO и CKI,RP:CSEL соединен с VSS, когда CKO по сравнению с CKI.
В комплект входит:
10-1000 штSK9822Чипы
