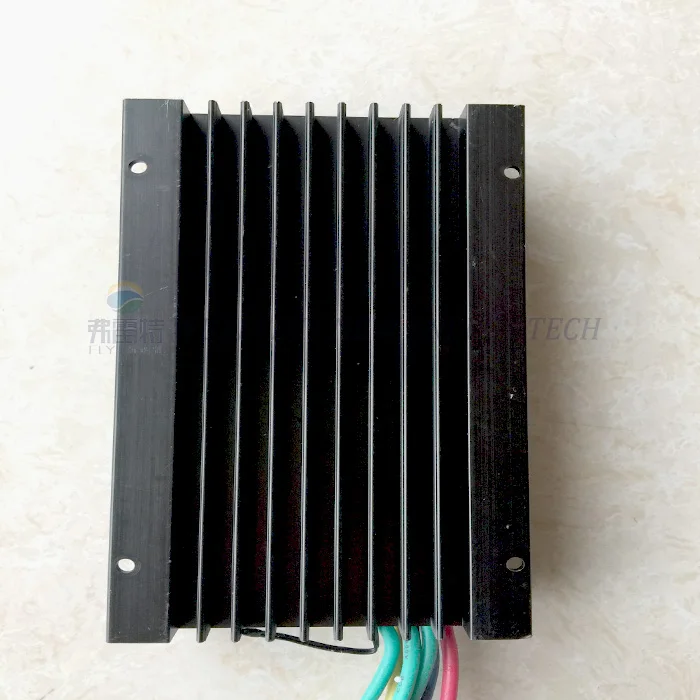

2018 Новое поступление 1000 Вт 48 в водонепроницаемый ветрогенератор контроллер

2018 Новое поступление 1000 Вт 48 в водонепроницаемый ветрогенератор контроллер

1. Инструкция по безопасностиs

Пожалуйста, внимательно прочитайте эти инструкции перед установкой или работой этого продукта.

1,1 пожалуйста, убедитесь, что выходное напряжение ветрогенератора соответствует номинальному напряжению батареи.

1,2 сначала подключите кабели плюс-n-минус батареи, а затем подключите три кабеля ветрогенератора.

1,3 Пожалуйста, убедитесь, что вы подключите аккумулятор и ветрогенератор с контроллером в соответствии с этой инструкцией, противоположная полярность или неправильное расположение подключения приведет к аномальной работе системы или повреждению компонентов системы.

1,4 при ручном торможении, пожалуйста, сделайте меньший красный кабель и анод батареи в коротком замыкании, затем контроллер будет тормозить. Отсоедините меньший Красный кабель, функция ручного торможения будет отменена.

2. Проводка

2,1 Подключите «+» и «-» батареи с аккумулятором plus-n-minus Входные клеммы контроллера.

2,2 Подключите три кабеля ветрогенератора с тремя входными клеммами напряжения ветрогенератора контроллера.

3. Освещение

3,1 когда индикатор заряда батареи (зеленый) включен, это означает, что подключение батареи является нормальным.

3,2 когда горит ветрогенератор (зеленый), это означает, что соединение ветрогенератора является нормальным, и он показывает скорость вращения ветрогенератора на мерцающей скорости.

3,3 когда торможение (красный) включено, это означает, что контроллер торможен автоматически из-за полной зарядки аккумулятора или функции защиты от перегрузки по току работы контроллера.

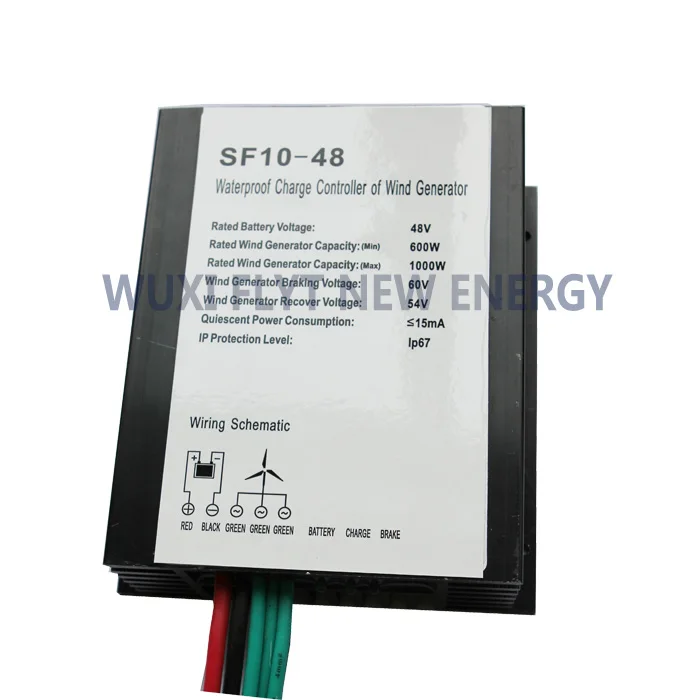

4. Спецификация

ПIctures
