Черный PL2303HX USB к ttl RS232 модуль обновления в последовательную загрузочную линию

Черный PL2303HX USB к ttl RS232 модуль обновления в последовательную загрузочную линию

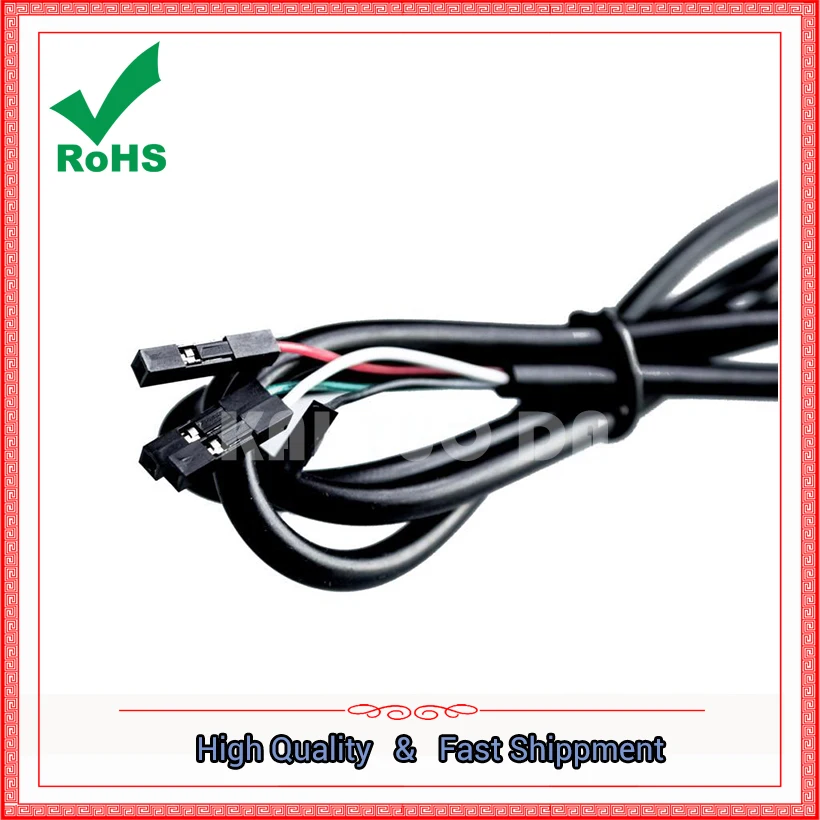

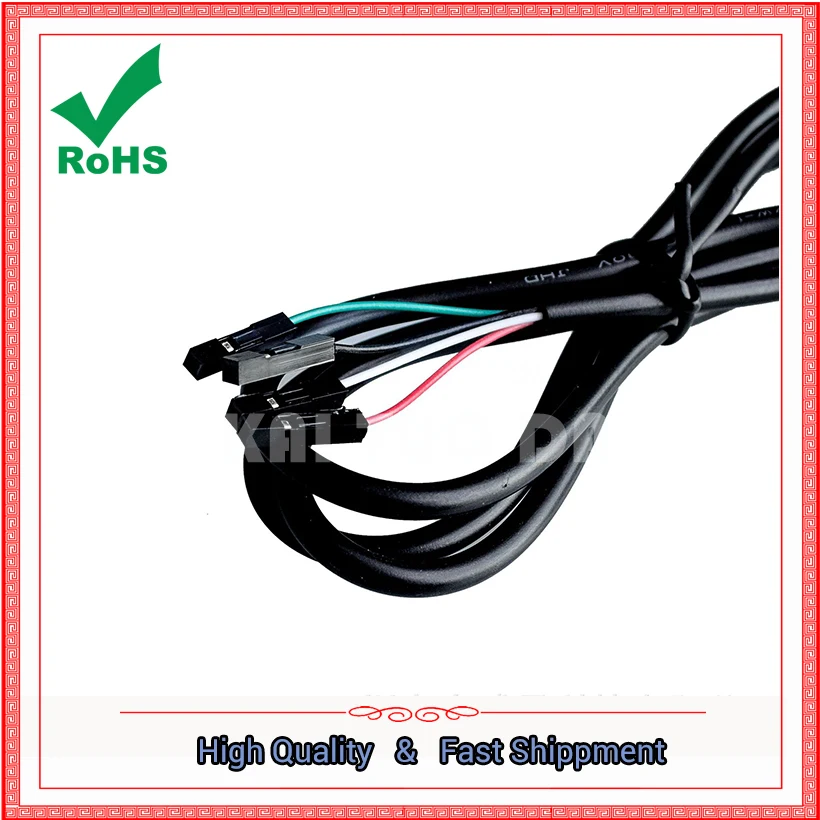

1 м длинная щетка машина линия PL2303HX USB to сом USB к ttl линия загрузки обновления Линии Маленькая дощечка

Линия высокой четкости разрешение красный + 5 V, GND, белый RXD, зеленый ТСД

(Хорошие новости: клиент рекомендовал новейший дизайн этого продукта, чтобы оставаться на 3,3 В сварочного порта, но нужно открыть свой собственный USB оболочки сварки)

Специальное примечание:
A) Соединение-это только щетка, инструмент. Мы не ознакомлены с использованием методов, они не могут дать руководство по эксплуатации. Из-за большого количества моделей на рынке, и способность каждого человека очень отличается, так что мы не можем гарантировать, что вы можете добиться успеха. Не потому, что они не увенчались и не дали нам оценку или негативные отзывы, тогда мы жалуемся больше, чем Dou E!
(B) мы отправляем каждый проверенный, здесь, чтобы напоминать покупателю, пожалуйста, не получайте сразу после операции, чтобы не быть в курсе проблемы. Во-первых, сделайте простой тест, метод очень прост: если подключить линию на компьютере, компьютер подает запрос "найти новое оборудование...", С мультиметром черная ручка затем (GND), красная ручка соответственно (RX) и (TX) может быть измерена напряжение, Затем маленькая пластина должна быть хорошей. Здесь, в частности, если (GND) подключен к устройству с напряжением штыря, мощность должна быть сожжена, поэтому Пользователь должен быть точно измерен перед проводкой штыря устройства, чтобы избежать ненужных потерь!
Некоторые покупатели случайно сгорят чип или не будут работать, или сам аппарат не поддерживает обновление, то есть наша небольшая плата имеет проблему и т. д., пожалуйста, такой покупатель detour, спасибо. Такие случаи не дают возврату или возврату, не получают оценку и отрицательные отзывы.

Примечание: в наборе 3,3 В и 5,0 в выход (это к блоку питания микроконтроллера, обновление машины не требуется), пожалуйста, вытяните плату с компьютера, установите перемычку, чтобы взять, не работайте в режиме реального времени, чтобы не повредить устройство.

Контактное соединение и описание:

Перед подключением, пожалуйста, найдите определение штыря, особенно GND не должен быть подключен к напряжению штыря, и клеммы RX и TX не подключены к контакту VCC, (фактическое измерение некоторого напряжения VCC до 14 в.) Сгорит кабельный чип, обязательно обратите внимание, что не берете на себя свою маленькую доску, чтобы сделать эксперимент, или выгорит нас из любой ответственности. Обязательно найдите pin-определение.

Способ подключения: Повторите, что щетке нужно только три линии, как правило, только использовать RX TX GND три сигнальные линии, VCC не имеет доступа. Выше 4,5-pin друг, не нужно подключать VCC и BT pin. При использовании RXD и целевая плата TX, TXD и целевая плата RX подключены, GND затем GND, если нет, замените RX и TX.

Тип подключения:
RX TX;
TX К RX;
От Земли до земли (от GND до GND)
USB для переключения функции небольшой платы:
1 Простая Последовательная связь.
2 маршрутизатора или обновление прошивки ADSL.
3 gps Последовательная связь.
4 обновления прошивки жесткого диска.
5 прост в использовании, RX получил MCU TX; TX подключен к MCU RX. Без необходимости использовать MAX232 преобразования.
6 супер Терминал используется; обычно используется серийный инструмент отладки.
7 различных спутниковых машин, используемых для обновления.
И т. д. …… .. Универсальный USB для последовательной небольшой платы
