В том числе:

I. 1 шт. Автофокус CO2 Лазерная металлическая режущая головка

II. 1 комплект CO2 лазерного контроллера RDC6332M

III. 1 комплект LFS-ANM системы датчика автофокуса

Характеристическая вязкость полимера. 1 комплект в партии, 2 фазный двигатель (42HS08) и драйвер (DM556)

V. 1 шт. 5*8 мм разъем вала

VI. 1 шт. концевой выключатель

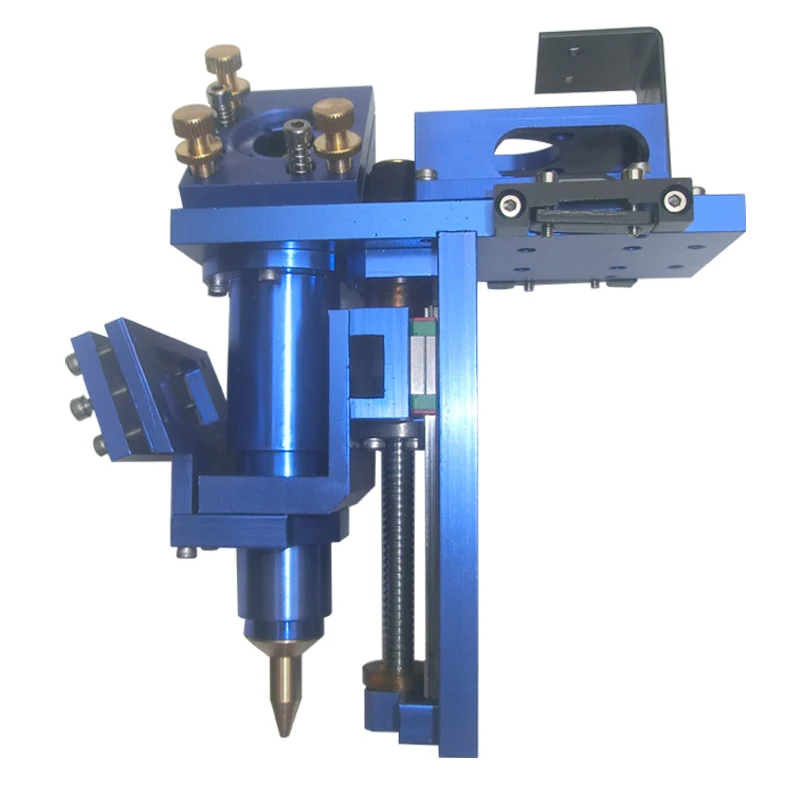

I Автофокус СО2 лазерная Неметаллическая режущая головка

1. Перемещение автоматически вверх и вниз, влево и вправо в соответствии с размером и толщиной режущего материала

2. Автоматическая фокусировка длины фокусировки лазы.

3. Доступны для сборки с помощью кислородного газа.

4. Высокая точность, высокое качество, высокая эффективность, высокое удобство.

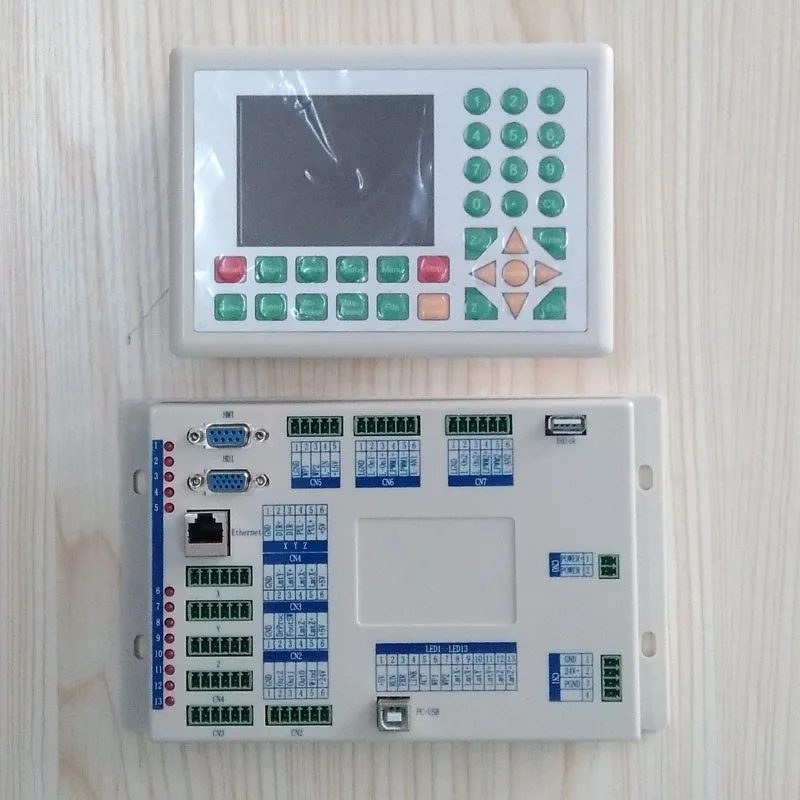

II.RDC6332MЛазерная резка контроллер

Технические параметры:

• Цифровые лазерные управляющие сигналы, дифференциальный выход, уровень TTL, возможность вождения до 20 мА

• Частота ШИМ может быть отрегулировано от 2,5 кГц до 100 кГц. Коэффициент PWM составляет 1% ~ 99%

• Лазерное управление питанием: аналоговое напряжение, 0 ~ 5 В регулируется в соответствии с дифференциальным выходом сигнала управления двигателем, уровнем TTL, возможностями вождения 20 мА, макс. Частота пульса управления двигателем 500 кГц.

• Максимальная скорость передачи данных USB составляет 12 Мбит/с, самое длинное расстояние-5 метров.

• 4-полосная generalphotoelectric изоляции OC ворота выход, Макс. Мощность привода-600mA.

• Линейная/круговая/B сплайн интерполяции точность: +/-0,5 пульс

• 4-полосная generalphotoelectric изоляции, TTL уровня

Применение площадь:Металлическая и Неметаллическая лазерная резка

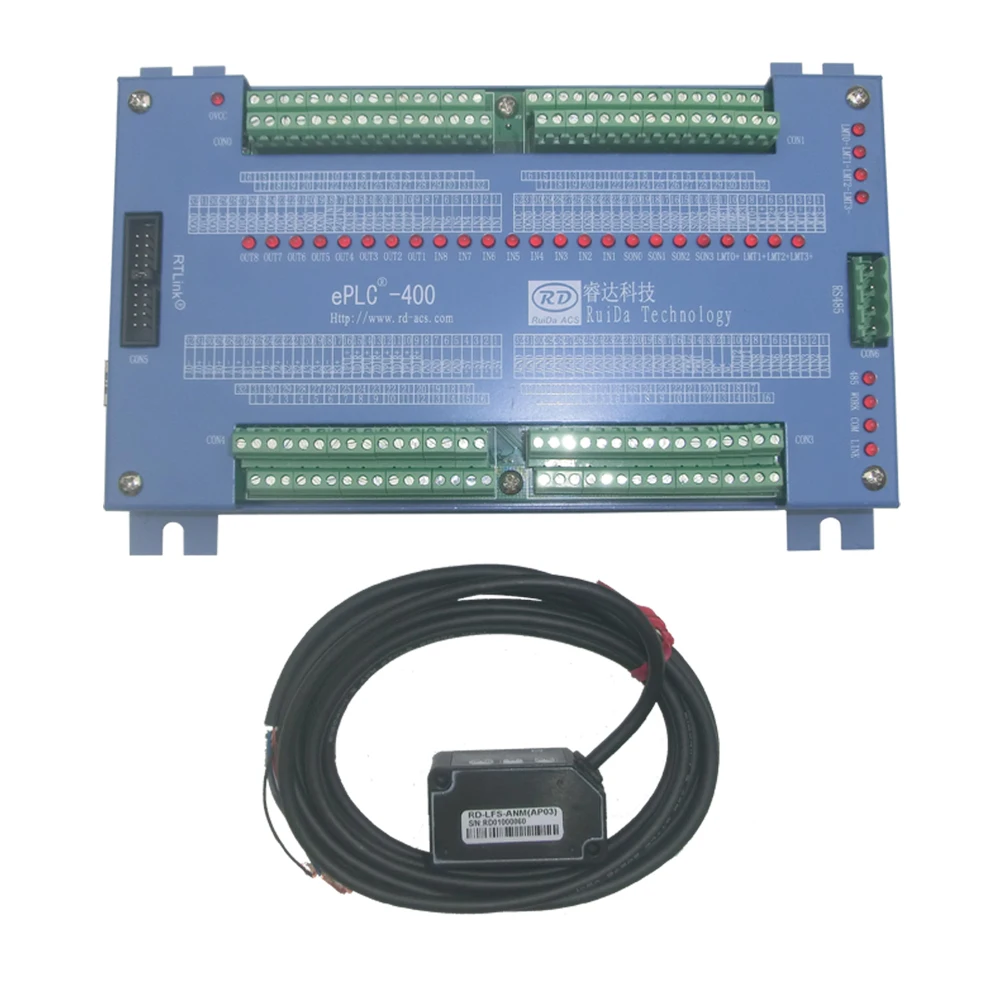

III. LFS-ANM Неметаллическая система прямого фокуса

Цифровой количество вход обнаружения 24 бит точность;

Аналоговый выход +/-10V, 12-разрядный точность;

Общий выход ввода/вывода, фотоэлектрическая изоляция, высокая выходная мощность для привода реле, стандарт 24 В;

Специальный моторный интерфейс, ограничительный переключатель на входе, частота импульсного выхода до 500 кГц;

2-полосная ШИМ-выход, 24V 5V уровня может быть настроен, выходная частота до 100 кГц;

Квадратурный кодер вход, TTL уровень;

Единое время сбора данных ≤ 2 мс.

Штамповка низкого давления, постепенная штамповка, резка низкого давления и т. Д. Метод резки.

Введение

Серия систем live Focus, внедренная усовершенствованная Аппаратная платформа с технологией цифрового управления, сенсорной технологией, технологией обнаружения и технологией контроля в реальном времени для достижения превосходной производительности точки фокусировки после функции. Быстрая реакция и точность управления, система имеет идеальную защиту режущей головки и функцию сигнализации, а также функции обнаружения температуры и компенсации для обеспечения долгосрочной стабильности работы системы. TFT полносенсорная панель управления, удобная в использовании. 2 вида системы LFS: для металла и неметалла.

Функции

Функция автоматической настройки, адаптивные к металлу Индуктивные датчики от разных поставщиков

Ручной режим и автоматическое переключение режимов

Положение фокусировки может быть установлено напрямую и может быть изменено онлайн. В режиме реального времени отображается фактическое положение

Комплексные меры защиты системы, такие как предупреждение о столкновении, предельная защита, защита от температурной сигнализации и Защита системы

Комплексный вспомогательный газовый контроль, поддержка контроля воздуха, гипербарический контроль кислорода, контроль низкого давления кислорода и функция сигнализации низкого напряжения

Поддержка обновления прошивки onlin

Аксессуары

Неметаллическая система прямого Фокуса: датчик

Размер материнской платы: 184 мм * 104 м

Мощность: 24 В/3 А

Среда: температура: 0 ~ 70 градусов Цельсия, влажность не превышает 70% технических параметров

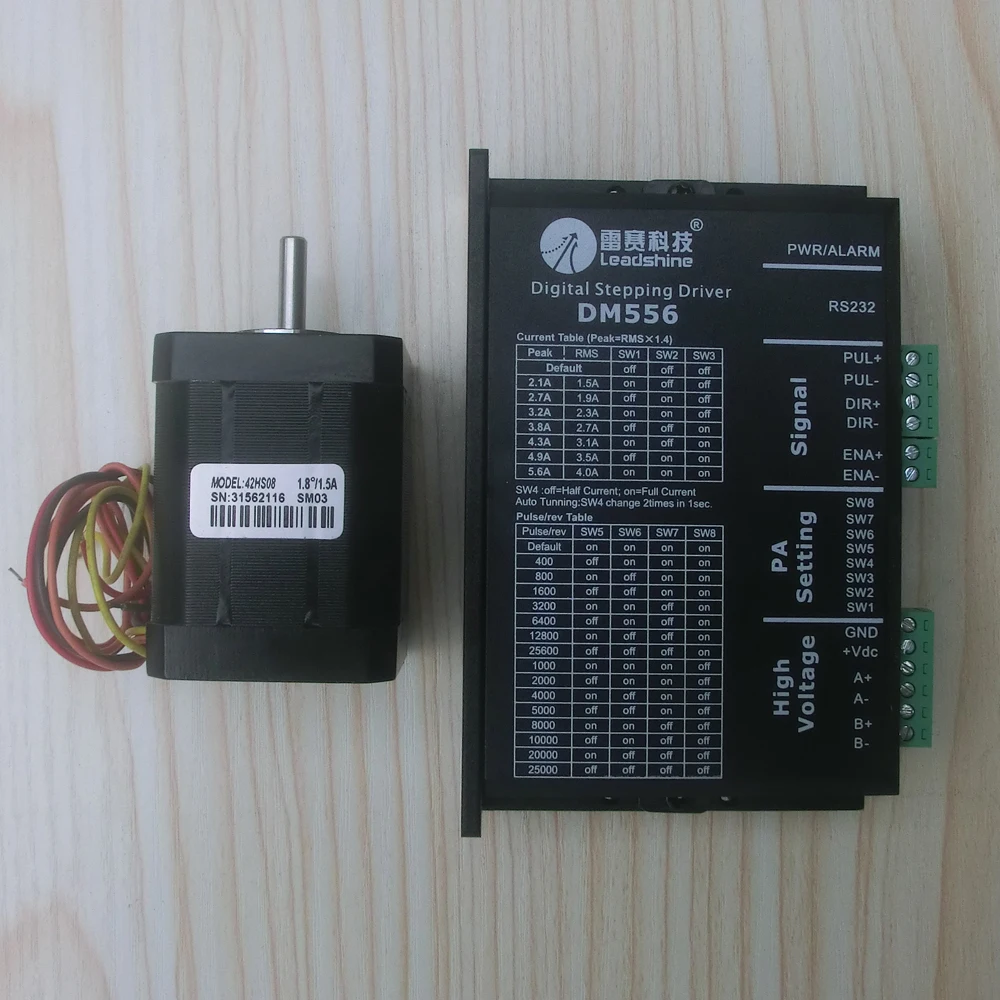

Характеристическая вязкость полимера. 2 фазный двигатель (42HS08) и драйвер (DM556)

Электрический

V. 5*8 мм Соединительный вал

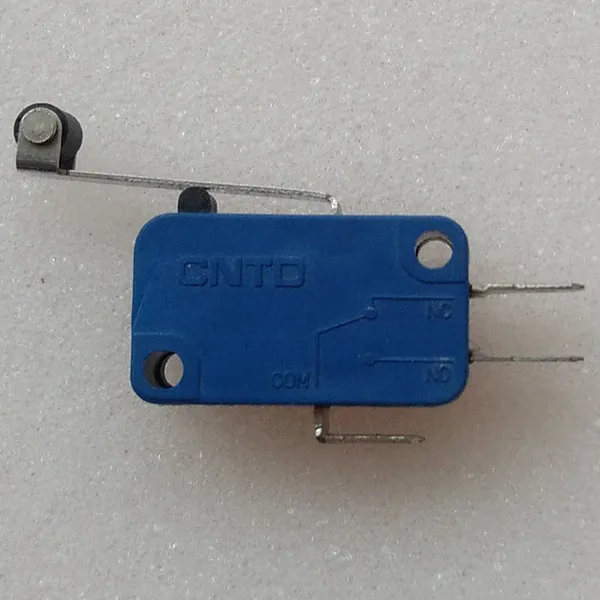

VI. Концевой выключатель
