CHM-T560P4 введение

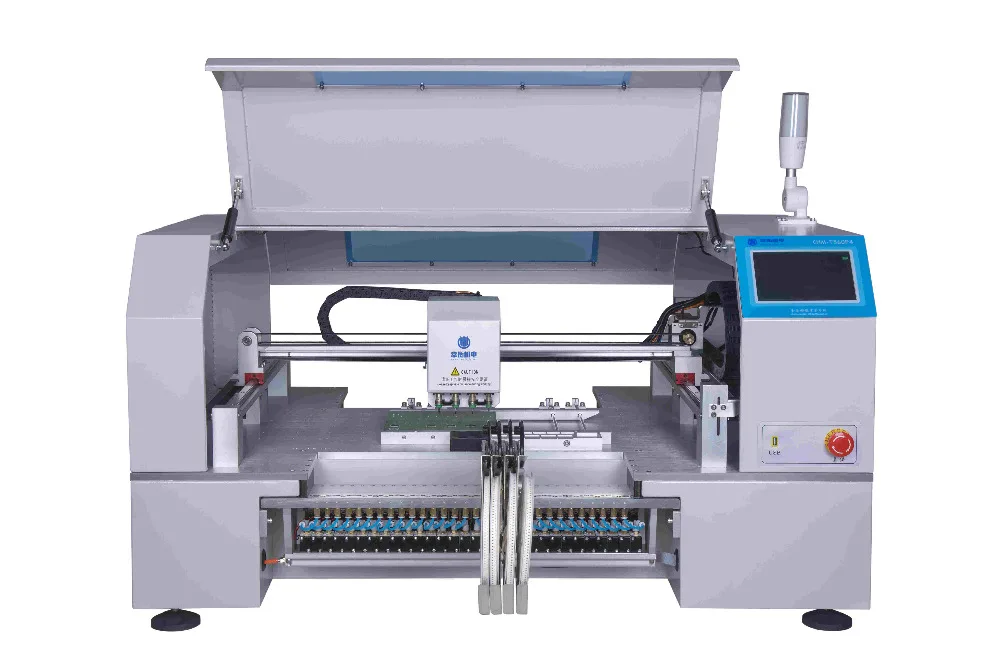

Настольный SMT захвата и установки машины Charmhigh CHM-T560P4, 220v/110v

4 головки 60 питателей, для PCB сборочной линии

CHM-T560P4 основные характеристики

1. Номер модели: CHM-T560P4

2. Бренд: Charmhigh

3. Основная конфигурация: настольный Тип + 4 головки 60 ПИТАТЕЛЕЙ + Встроенный ПК + Встроенная система Linux + мотор управления замкнутым контуром с кодером + 2 камеры + линейный рельс + автоматическая калибровка PCB + сенсорный экран
4. Фидер: 2 варианта: Yamaha CL Фидер/Электрический Фидер (фидеры приобретаются отдельно)

5. Площадь печатной платы: 400*270 мм

6. Компонент: 0402-5050, светодиодный, SOT, SOP, QFN, BGA... и т. Д.

7. 1100 мм (Д) * 700 мм (Ш) * 600 мм (H) мм, AC220V/110V (50/60 Гц)
8. Время выполнения: 2-3 рабочих дня
9. Доставка: по DHL или TNT/по воздуху/по морю/забрать с нашего завода непосредственно/отправить на китайский склад
10. Способ оплаты: Aliexpress; Банковский перевод (T/T); PayPal; W/U

11. Упаковка: Фанерная коробка

Описание CHM-T560P4

Этот CHMT560P4 является обновленной настольной машиной, которая работает с питателями Yamaha.

Он имеет 4 головки с 60 шт. разъемами подачи, передняя сторона 30 шт. плюс задняя сторона 30 шт., для малого smt производства является вашим хорошим помощником!

Операционная система является встроенной системой Linux на промышленном уровне, основная плата машины была исследована нами, что является более надежным, чем система windows, и время жизни намного дольше.

CHMT560P4 использует 502 --- 507 различных видов насадок Juki, подходит для 040206030805-5050, светодиодный, SOT, SOP, QFN, BGA, диод, транзистор... и т. Д., которые могут удовлетворить больше клиентов. Очень хорошо подходит для мелкосерийного производства, прототипов или образования.

Он имеет камеры двойного видения, которые могут автоматически калибровать PCB перед запуском, автоматическое коррекция положения и угла.

Стандартные аксессуары для CHMT560P4:

1) Машина для выбора и размещения CHMT560P4: 1

2) Juki СОПЛО всего 4 шт (503, 504, 505, 506 размер)

3) 8G USB драйвер 1

4) шнур питания 1

5) смазка 1

6) шестигранный ключ 6

7) пинцет 1

8) кисть 1

9) набор дополнительных ремней 1

10) ручка для сенсорного экрана 1

11) Приспособление для IC лотка 4

Пожалуйста, найдите видео по ссылке на Youtube:

CHMT560P4 машина для выбора и размещения различных видов IC:

Флуоресцентный

60 шт. кормушки с 4 головками машина для выбора и размещения CHMT560P4:

Флуоресцентный

CHM-T560P4 параметры

CHM-T560P4 преимущества:

1. Удобное программное обеспечение,Встроенная система LinuxМашины, стабильная промышленная основная плата, независимая работа, нет необходимости в внешнем компьютере, эксплуатация проще и удобнее, быстро учится.

2. Встроенный сенсорный экран, нет необходимости в внешнем мониторе, комнатной сохранности, более удобной эксплуатации, поддержка USB мыши.
3.Две камеры видения сверху и снизу,Корректируйте положение каждого компонента, вы можете просмотреть изображение с экрана для каждого компонента. (максимальный размер компонента 22*22 мм)
4. Он имеетГибкий зажим для печатной платы, Подходит для различных размеров PCB, CHM-T560P4 максимальная поддержка PCB 400 мм (Д) * 270 мм (Ш).
5. ПоддерживаетсяПользовательский IC лоток, IC лоток может быть закреплен на машинном столе. Максимальная мощность по 20 шт.
6. Четыре монтажных головки с 4 шт.Сопла Juki, сопло JukiВнутренний магнит, поэтому его можно снять пальцем, нет необходимости разбирать с помощью гаечного ключа, насадкиУгол вращения-180 градусов до + 180 градусов.
7. Работа сСтандарт YamahaПневматические фидеры (8 мм/12 мм/16 мм/24 мм/Вибрационный Фидер) и электронные фидеры (8 мм/12 мм/16 мм).
8.Обнаружение оси Z,Головки размещения могут автоматически вернуться в исходное место, чтобы предотвратить поломку сопла.

9. Максимальная высота компонента поддержки 10 мм.
10.Управление замкнутым контуром, ось X,Y с энкодером, не выходя из строя.
11. PCB откалиброван двумя позициями компонентов, затем остальные компоненты будут откалиброваны автоматически.
12.Автоматическая калибровка отметки 2 точки, Он будет автоматической калибровкой перед каждым запуском, убедитесь, что каждое крепление PCB точно.
13. С вакуумным обнаружением, с автоматической подачей, если один компонент сосет криво, он автоматически бросит его в депозитную зону, а затем выберите новый, чтобы установить снова.
14. СОбнаружение видения, Камера автоматически корректирует угол компонента и размещает на печатной плате нужное место. Если головки не захватывают компоненты, камера обнаружит их и вернется, чтобы забрать снова, 3 раза не выбирая, машина будет оповещать и останавливать, после поставки материала, а затем продолжать работать, не нужно начинать снова.

15. Поставляется сИнструмент для преобразования (версия ПК), Отредактируйте рабочий файл на компьютере и загрузите рабочий файл в машину через usb-порт, быстро и удобно.
16. ПоддержкаПанельные доски.
17. Если у вас нет файла PCB, вы можетеСоздайте новый рабочий файлПрограммировать в машине напрямую.

18. ПоддержкаОдин шаг.

19. ПоддержкаНарезка лент/Навальный материал/материал трубки.

100% реальные фотографии:

Поддерживаемый лоток IC, вы можете зафиксировать лоток IC на столе:

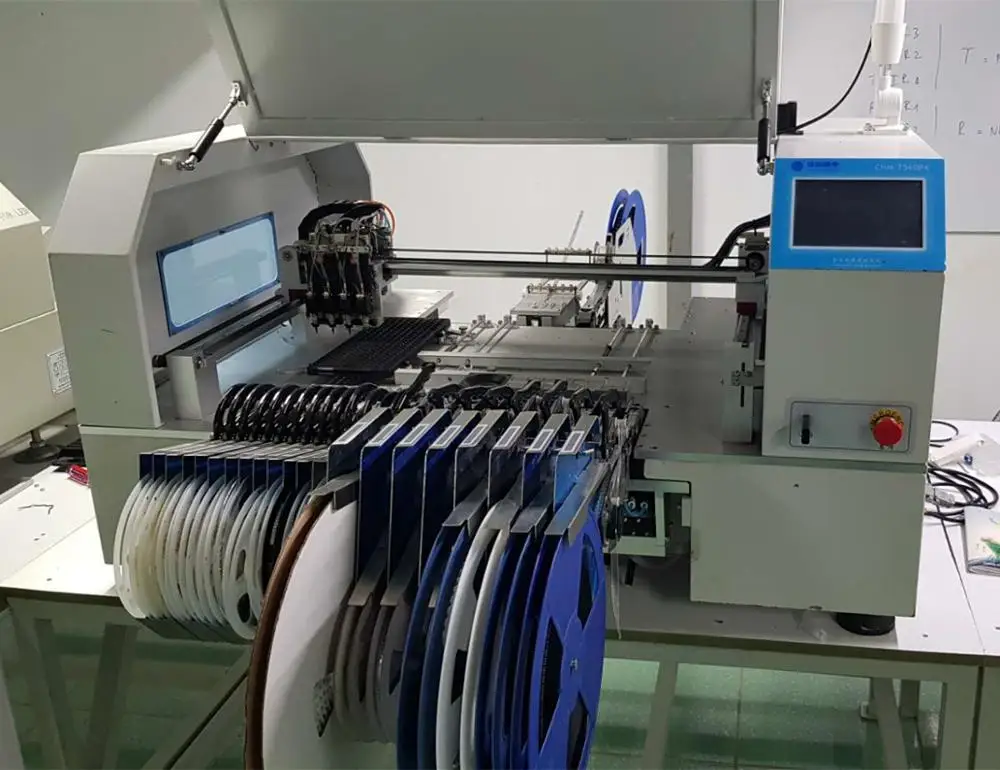

Система видения с верхней и нижней двумя камерами с 4 головками:

Поддержка usb-мыши и сенсорного экрана:

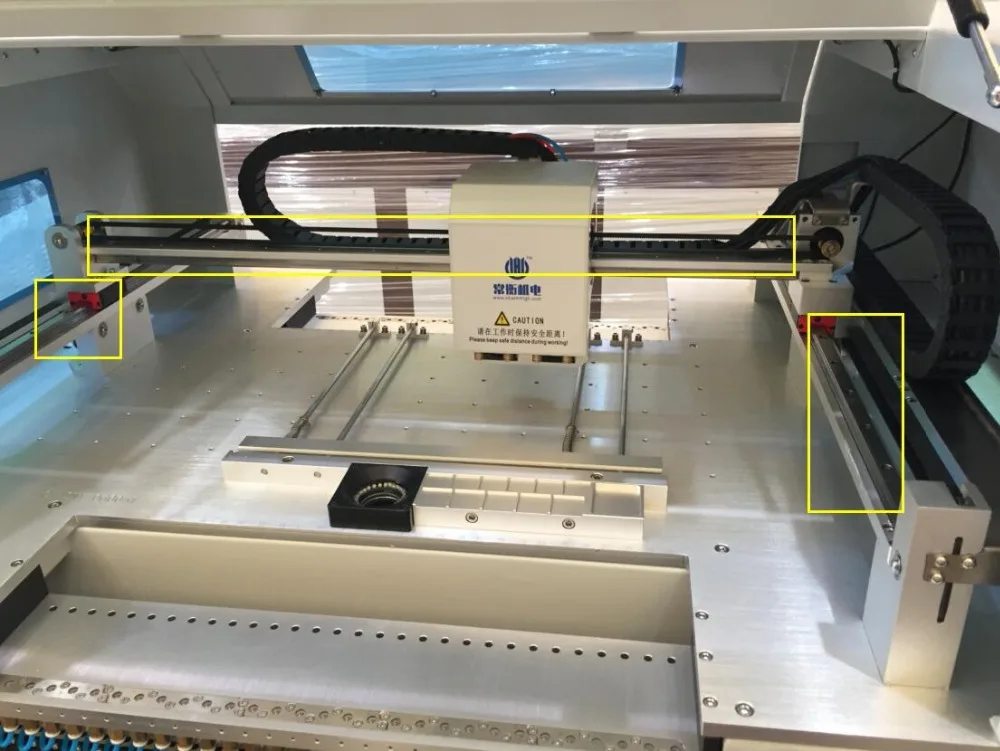

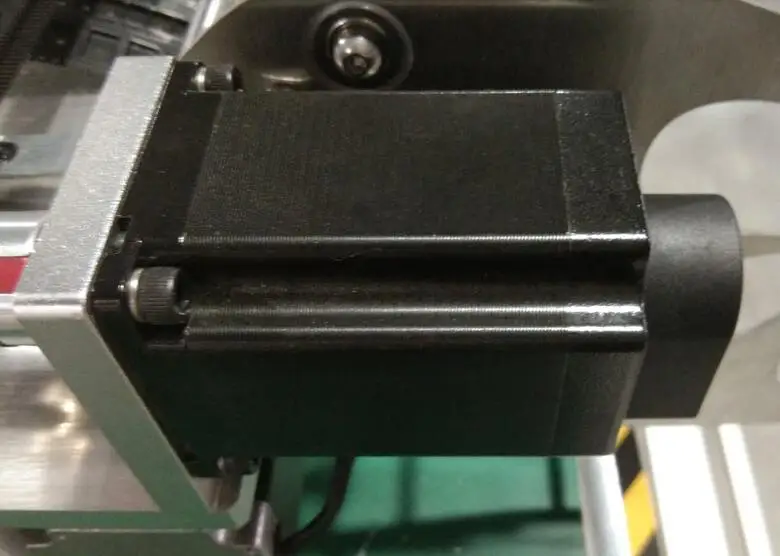

Замкнутая система управления движением

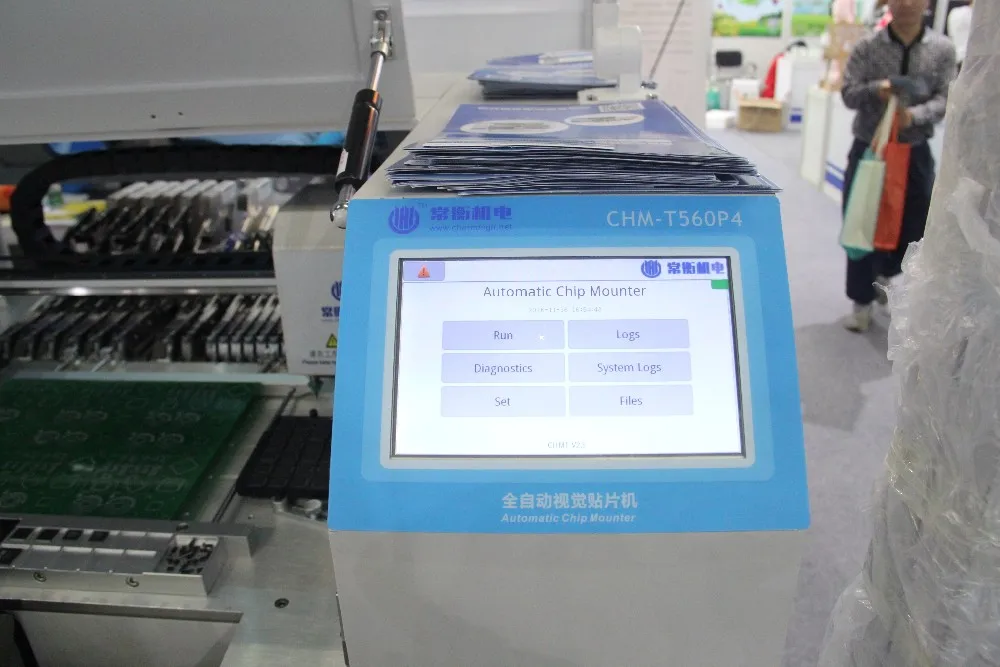

Полный сенсорный экран, не нужен внешний монитор или компьютер, очень прост в эксплуатации:

Насадки Juki: (различные типы 503-506)

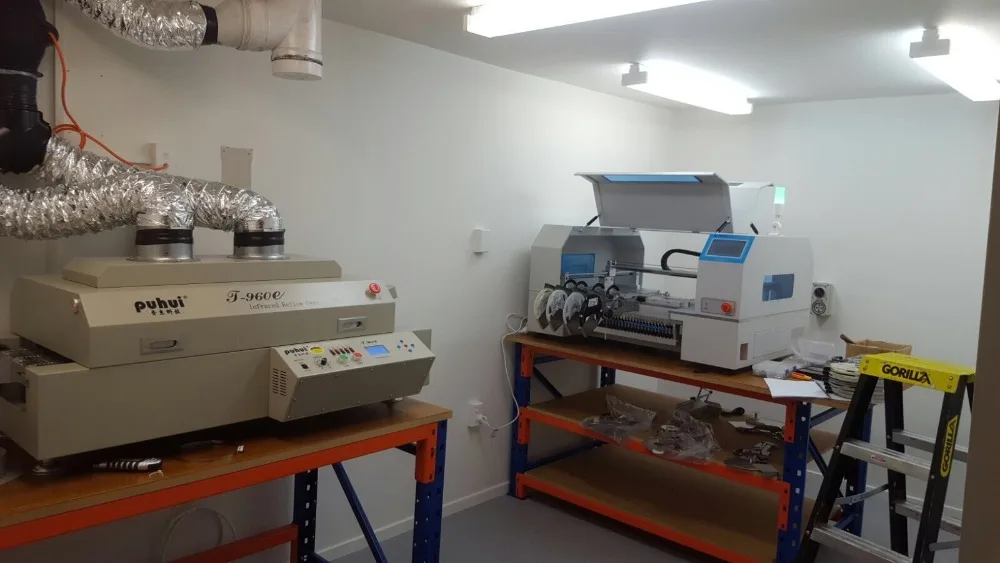

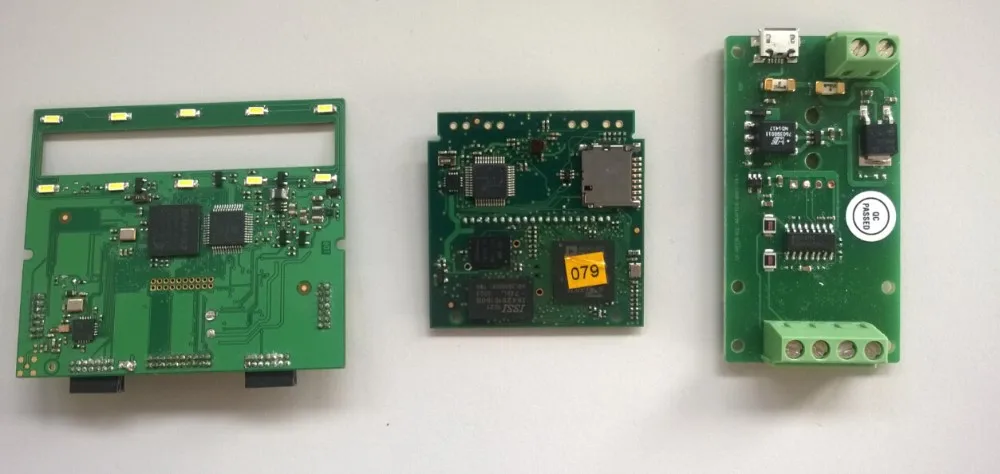

Вид образцов клиентов:

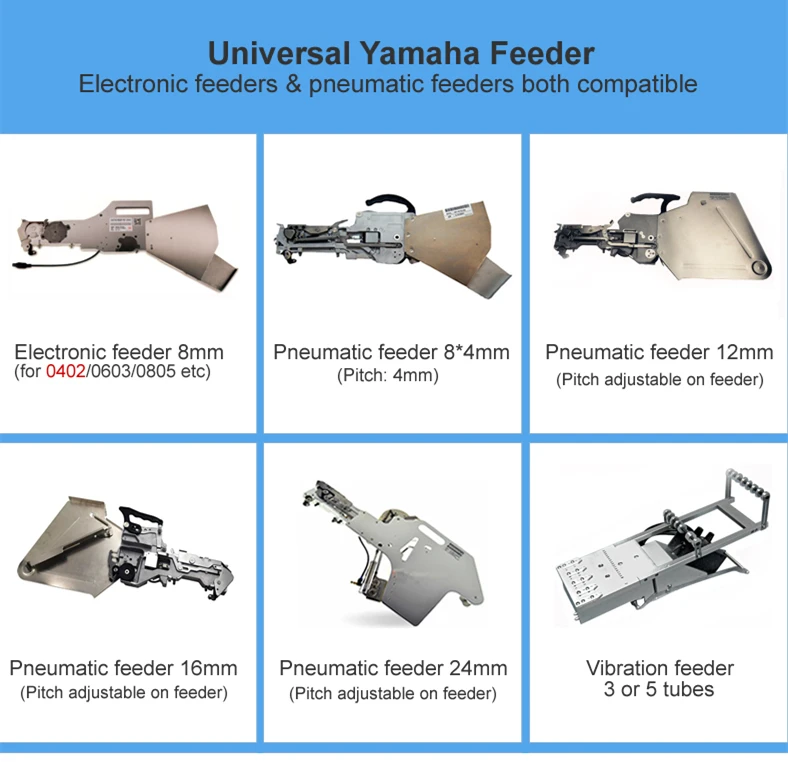

Фидеры Yamaha:

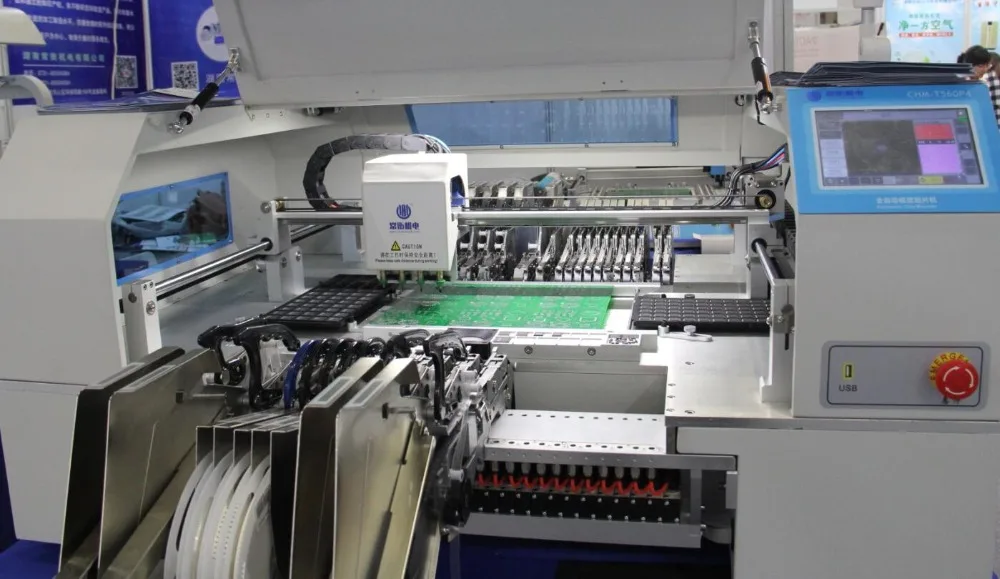

CHARMHIGH TECHNOLOGY LIMITED ---- выставка в Китае

Обратите внимание:

Машина для подбора и установки в комплекте со всеми аксессуарами, включенными в посылка, машина готова к использованию!

Единственное, что вам нужно подготовить, это внешний воздушный компрессор с 8 мм наружным диаметром трубы (подача воздуха для пневматических ПИТАТЕЛЕЙ), вставляя трубу на обратной стороне машины.

Пожалуйста, приобретайте эту машину с уверенностью.

Наслаждайтесь вашим выбором и размещением машины!

Обслуживание и гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части машины, прямые поставки с фабрики с гарантией.

Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации.

Мы предоставляем один послепродажный сервис. Каждая машина 100% протестирована задолго до отправки.

Техническая поддержка:

Мобильный телефон Kimi/WhatsApp: 0086 135 106 75756

Skype: kimiliu89

Электронная почта: kimi@charmhigh-tech.com

Добро пожаловать к нам на YouTube: www.youtube.com/kimiLiuCharmhigh

Если вы хотите узнать больше информации, пожалуйста, свяжитесь с нами по электронной почте.

Мы ответим вам в первый раз.

Почему стоит выбрать Charmhigh?

1. Профессиональный дизайн и комната сохранены.

2. Удобный в использовании, не нужен Профессиональный SMT инженер, устройство начального уровня

3. Одна машина интегрирована в работу, нет необходимости в дополнительном насосе или ПК или любом вспомогательном объекте.

4. Экономически эффективный, сократить расходы, чтобы иметь профессиональный полностью автоматический SMT производственной линии.

5. Это очень удобно для замены машины, легко исправить самостоятельно.

6. Международная экспресс-доставка от двери до двери, доставка 6-8 рабочих дней.

7. Особенно для лабораторных исследований и разработок, для защиты вашего собственного дизайна и патента.

8. Одна машина равна 5 паяльникам, гораздо более эффективно, чем ручная работа, легко управлять и экономить затраты. Хорошо подходит для мелкосерийного производства.

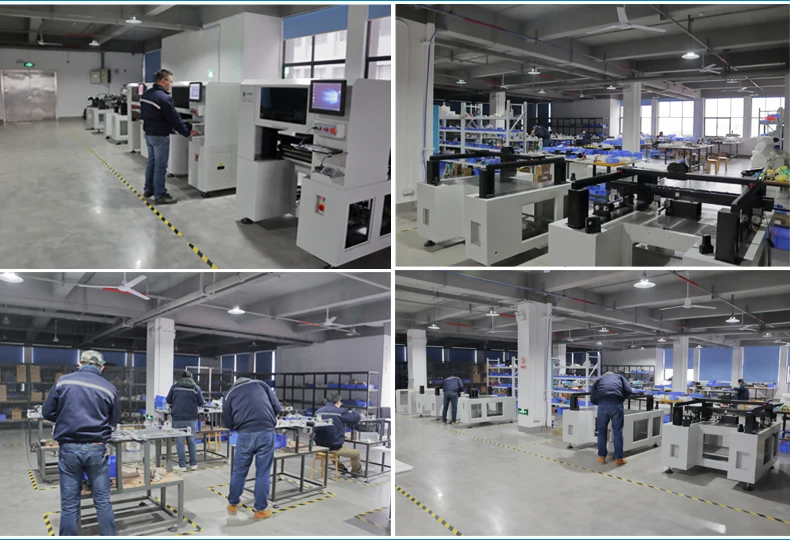

9.Charmhigh является фабричной поставкой, все наши детали машины исследованы и изготавливаются нами. Запасные части после-обслуживания никогда не останавливаются.

10. Charmhigh является профессиональным производителем SMT и машины с тех пор, первый p & p выпущен в 2011 году. Все программное обеспечение, исследованное нами, обеспечивало хорошее послепродажное обслуживание.
