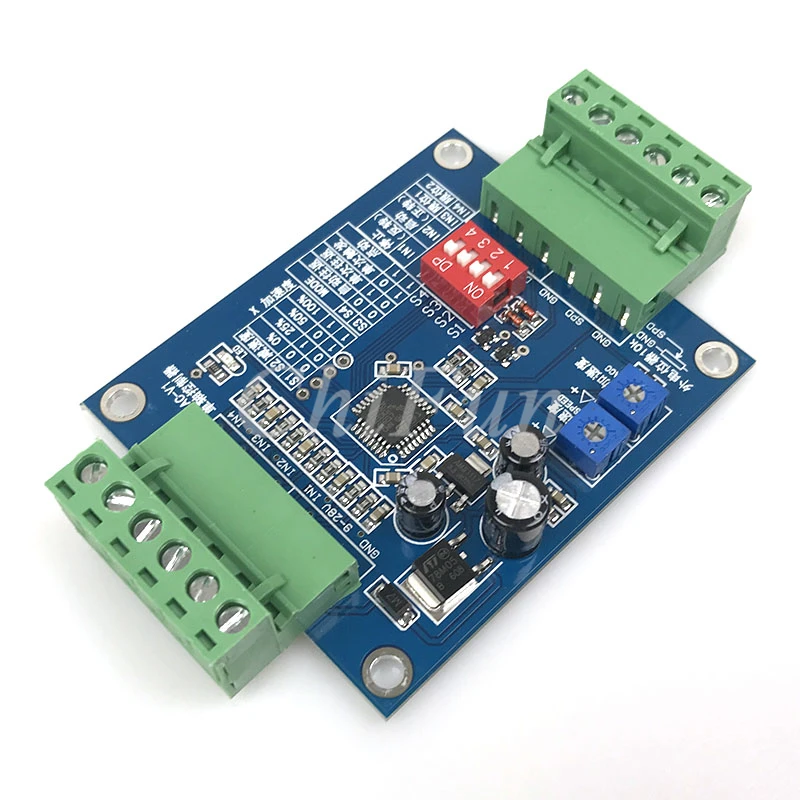

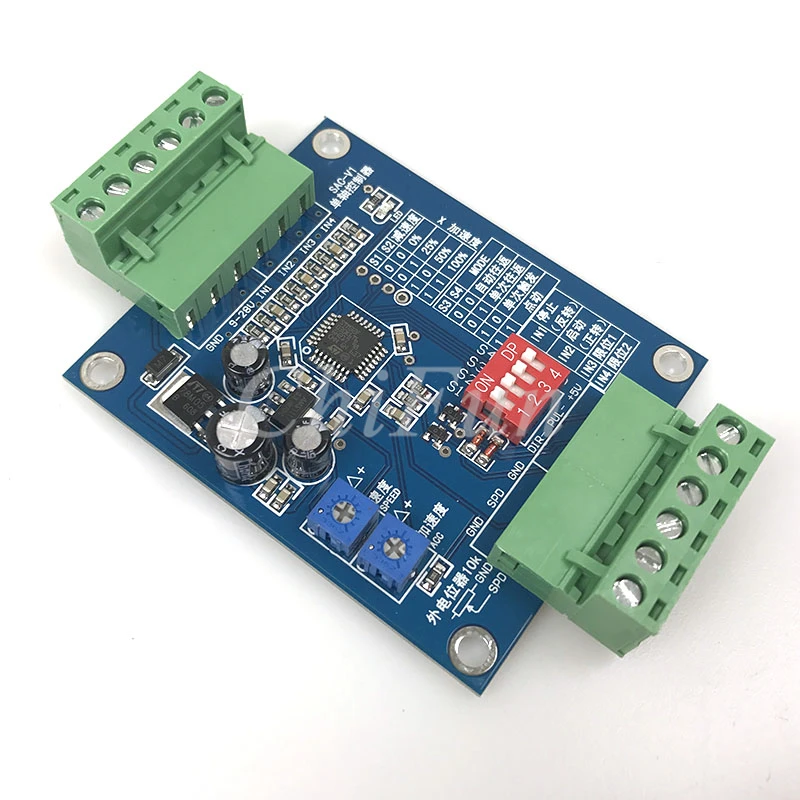

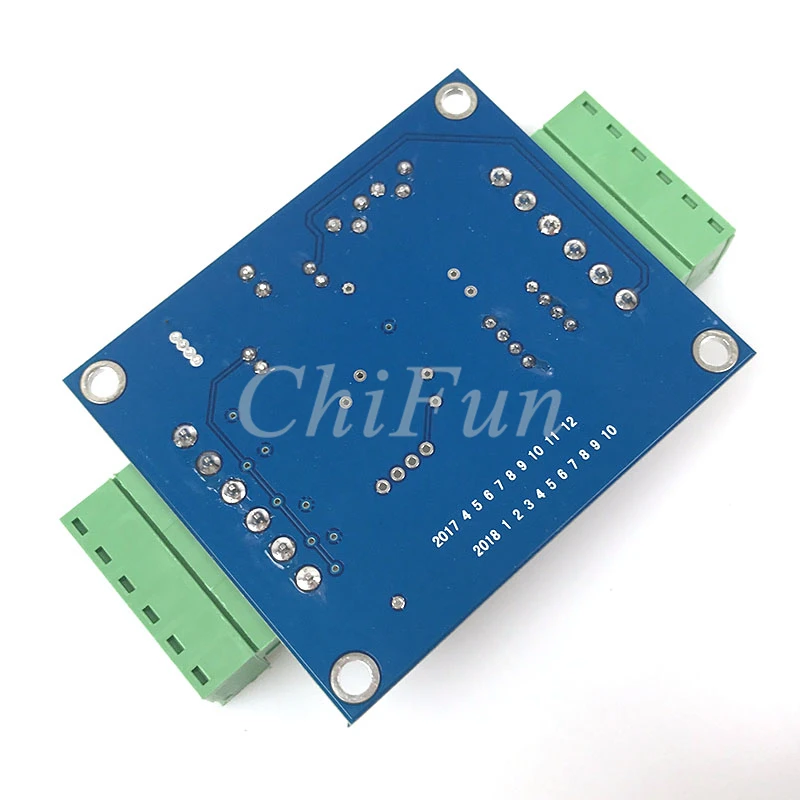

SAC V1 контроллер шагового двигателя/импульсный генератор|stepper motor controller|stepper

SAC V1 контроллер шагового двигателя/импульсный генератор|stepper motor controller|stepper

Этот контроллер подходит для:
С помощью двух кнопок и управления шаговым двигателем, шаговым двигателем, фиксированным контролем длины, контролем скорости.Контроллер может выслать клемму, если вам нужен винтовой пресс-терминал, пожалуйста, обратите внимание


Характеристика

• 9-28 в постоянного тока широкий вход напряжения, потребление тока <0.1A.
• Вход сигнала низкий, и переключатель управления закрыт
• Максимальная выходная частота импульса 30 кгц.
• Плавное линейное ускорение и управление торможением, и добавить, замедление наклона регулируемый
• Может быть загружен на борт или внешняя регулировка скорости потенциометра, внешняя регулировка скорости потенциометра, может использоваться для установки диапазона скорости бортового потенциометра
• 4 режима работы (автоматический круглый ход, одиночный круглый ход, одиночный триггер, пробежка)
• 4 входной порт защищен фильтром ограничения тока RC и зажимным диодом в чипе
• + 5 в полный выходной буфер с сигналом MOS пробки импульса и направления (открытая сливная структура).

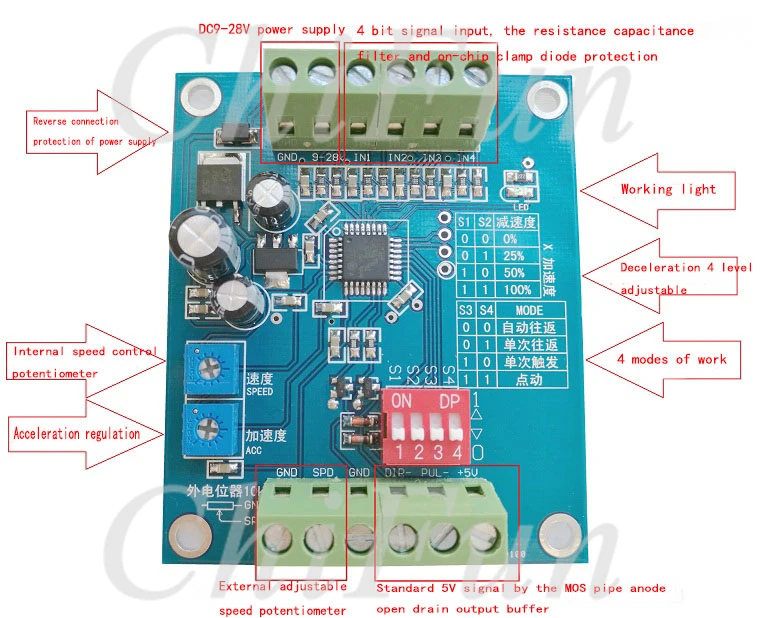

Внешний вид конструкции

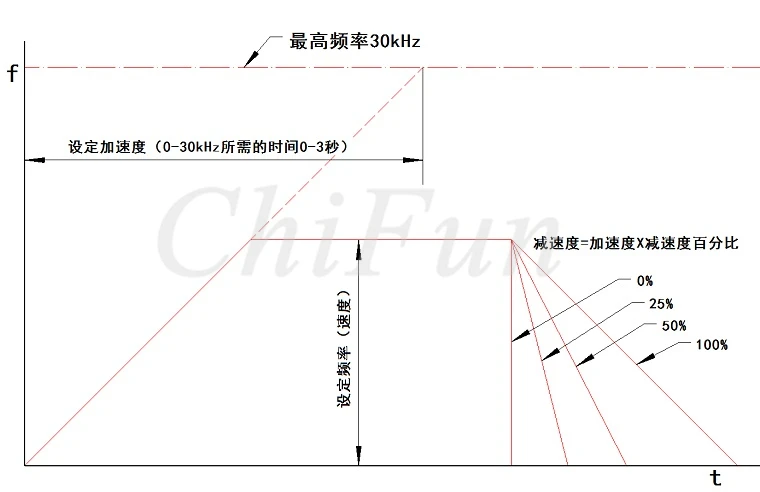

Ускорения и замедления кривой

Подробное описание функций

Пластина регулирование скорости:

Когда контроллер не обнаружен, когда питание подключено с потенциометром 10K, использование бортового режима скорости потенциометра, диапазон регулировки скорости: 0-30 кгц, вращение против часовой стрелки для увеличения заданной частоты.

Ускорение регулирования:

Это ускорение определяется как: выходная частота от 0 до 30 кгц требуемое время диапазон регулировки: 0-3 секунды, против часовой стрелки, чтобы увеличить время ускорения, пожалуйста, в соответствии с двигателем, передача, характеристики нагрузки и другие факторы регулирования.

Искусственная неровность с регулирования:

Замедление через регулировку переключателя циферблата, в общей сложности 4 файла, соответственно, 100%, 50%, 0%, 25%, установите способ обратиться к печатной плате на панели управления стола. Установите на 100% значение замедления и ускорения. Установка на 0% не означает замедления наклона, замедление немедленно останавливается, что приведет к большому удару, для жесткой системы передачи необходимо обратить внимание. Короче говоря, в соответствии с двигателем, передачей, характеристиками нагрузки и другими факторами.

Внешний скорость

Когда плата управления электрически подключена, обнаруживается потенциометр 10K(Внешняя скорость потенциометра должна быть 10K евро спецификации)Внешний регулятор скорости. В этот момент бортовой потенциометр контроля скорости используется для установки диапазона скорости, в то время как внешний потенциометр в этом диапазоне скорости. Например, некоторым приложениям не нужно достигать выходной частоты 20 кгц или более, что может быть использовано для регулировки скорости бортового потенциометра, устанавливающего диапазон 20 кгц, внешний потенциометр может быть непрерывно равномерной скоростью в 0-20 кгц.

Автоматический возврат режим

ПодскажитеИспользуйте переключатель циферблата на панели управления и таблицу параметров для установки различных режимов работы. Следующее описание «положительных» или «положительных и отрицательных» является относительным, если направление двигателя и ограничение направления переключателя не то же самое, вызовет проблемы, пожалуйста, ограничьте вход IN3 и IN4.

Когда двигатель движется вперед до положительного предела, двигатель переворачивается, чтобы снова пробежать до обратного предела,

Нажмите кнопку остановки, чтобы немедленно остановить двигатель.

Автофиксацией/шаговым управлением режим

Нажмите кнопку остановки двигателя для запуска вперед, ослабьте кнопку остановки двигателя, чтобы остановить запуск и пробежать до положительной остановки

Нажмите кнопку пуска двигателя для запуска назад, ослабьте кнопку пуска двигателя, чтобы остановить запуск, пробежите до предела

Одну поездку туда и обратно режим

Нажмите кнопку «пуск», чтобы повернуть двигатель обратно к ограниченному стопу, а затем перейти к положительной остановке. Снова

Упражнения до нажатия.

Нажмите кнопку остановки, чтобы немедленно остановить двигатель.

Одиночный режим запуска

Нажмите кнопку запуска двигателя, чтобы перейти к остановке обратного предела, а затем нажмите, чтобы перейти к ограничению переднего хода, остановить цикл

Нажмите кнопку остановки, чтобы немедленно остановить двигатель.

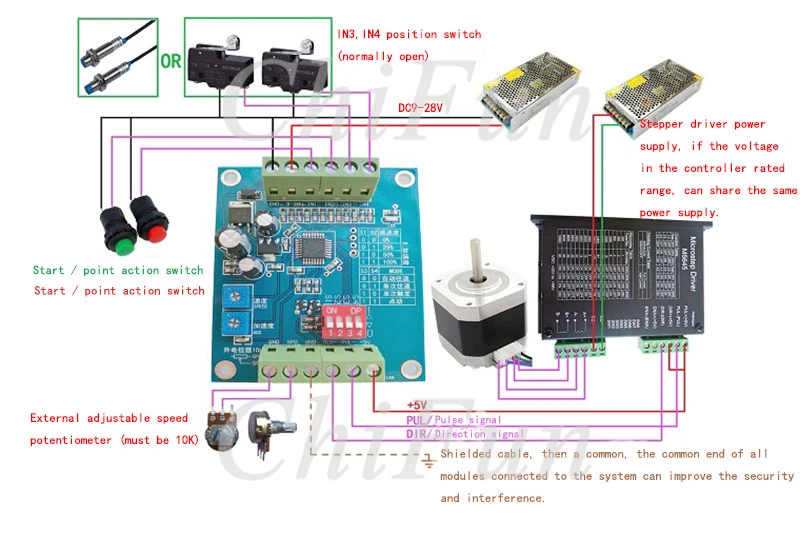

Схема подключения

Размер
