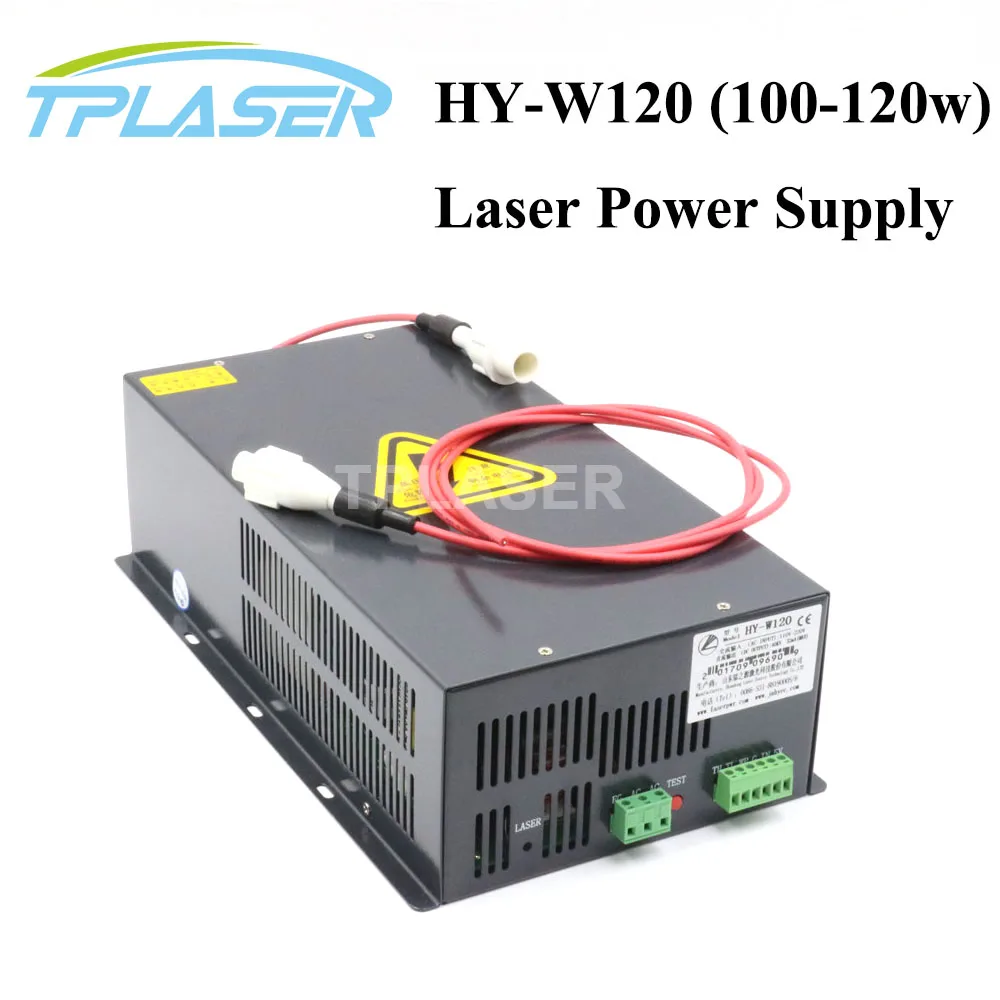

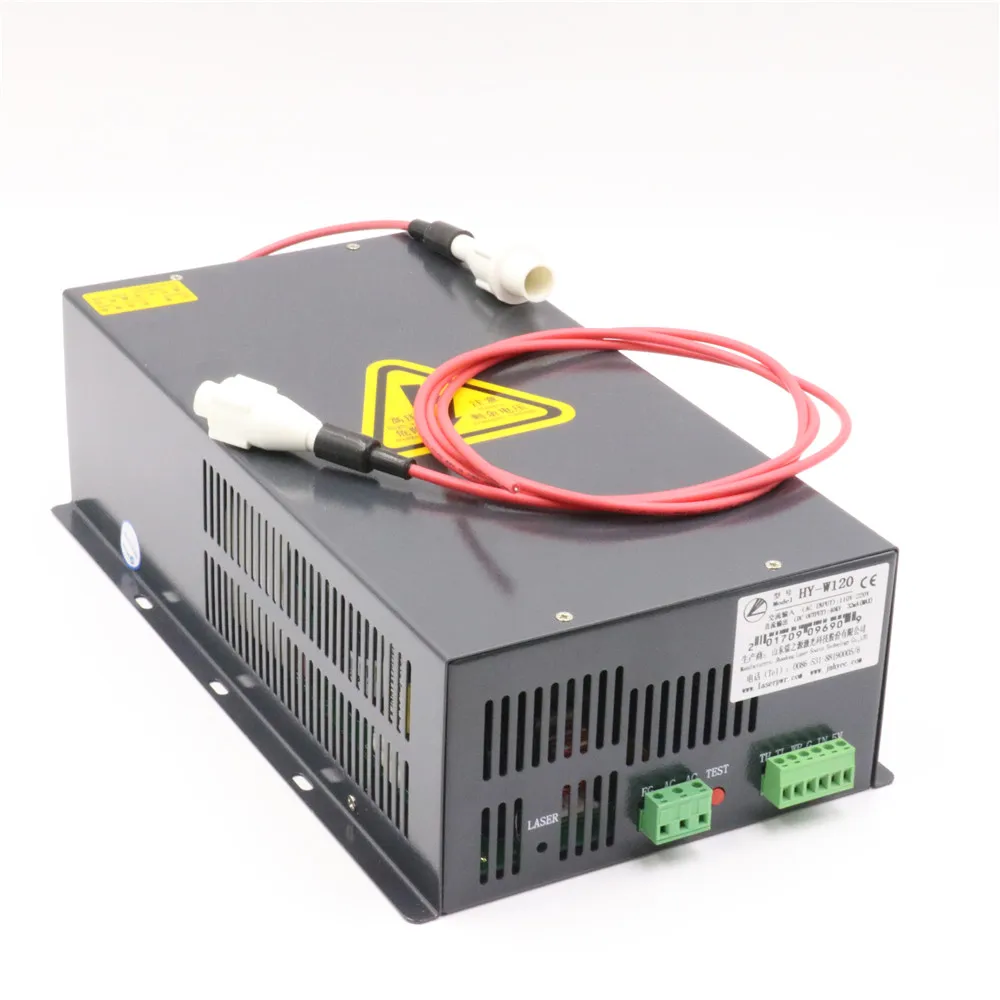

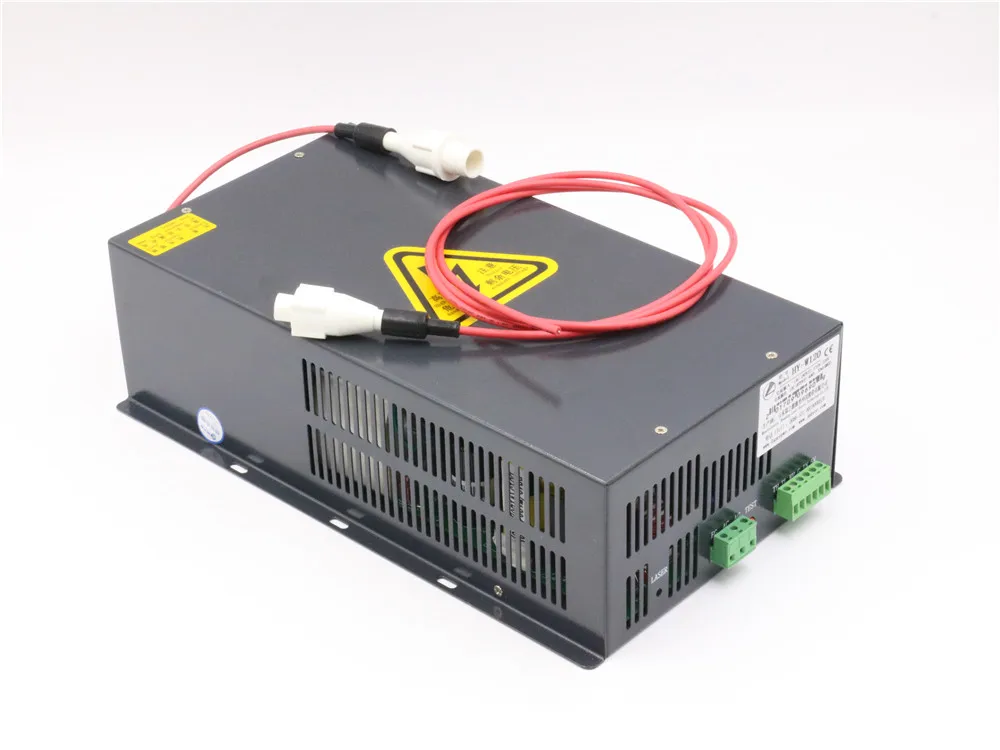

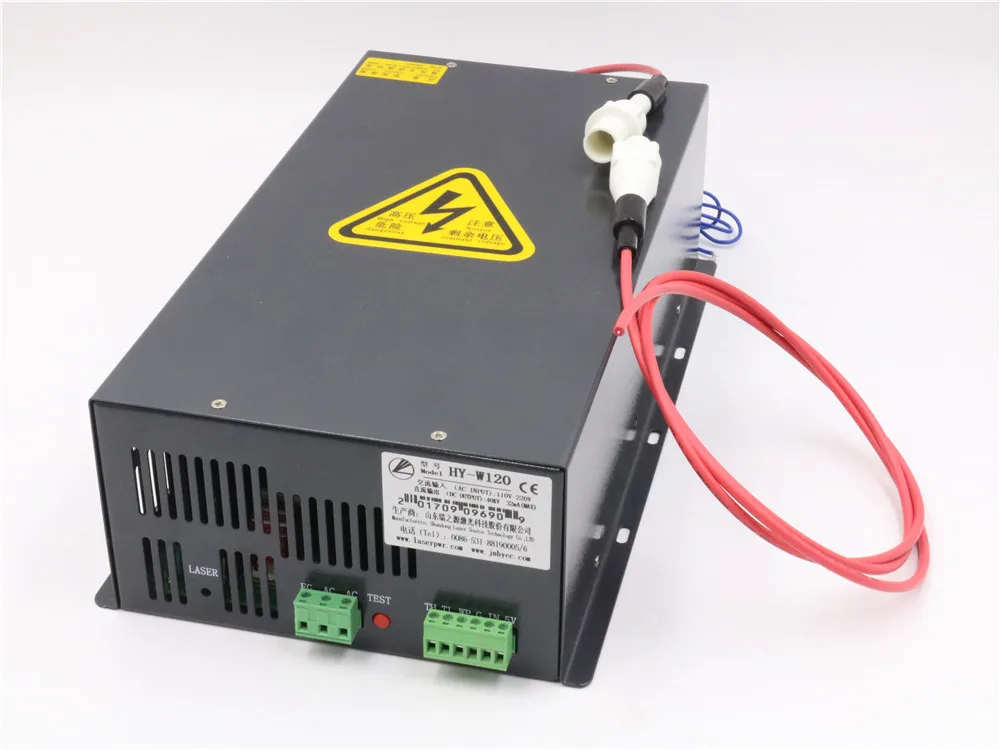

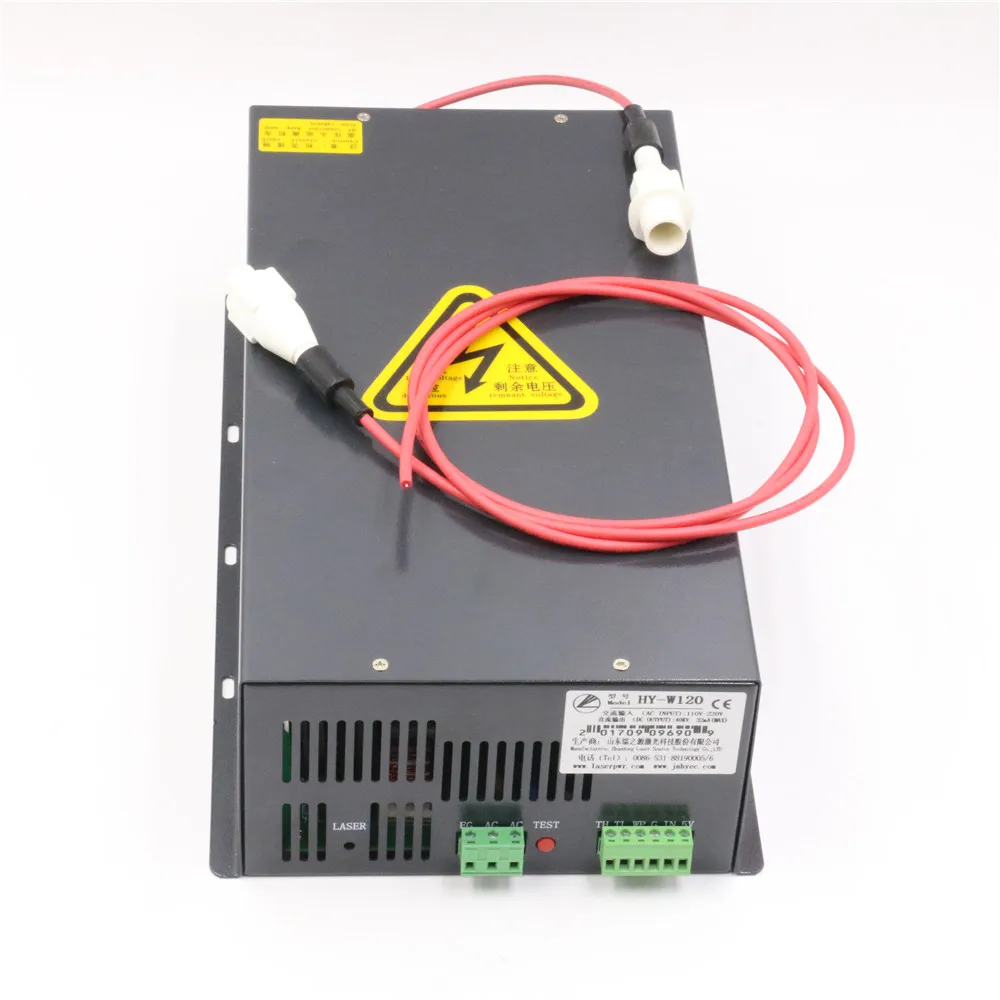

100 w-120 w Co2 источник питания лазера для 80 Вт 100 Вт 120 Вт лазерная стеклянная трубка

Матч с 80 Вт 100 Вт 120 Вт co2 лазерная стеклянная трубка

1. Основные особенности:

100 w co2 блок питанияОсновные Особенности

1. очень широкий диапазон входного напряжения:AC110-AC260V

2.Ток имеет высокую стабильность: в диапазоне входных AC160-AC260V, скорость изменения тока менее 1%.

3. Хорошая совместимость: он может быть применим к 80 Вт, 100 Вт, 120 Вт лазерные трубки, изготовленные различными заводами.

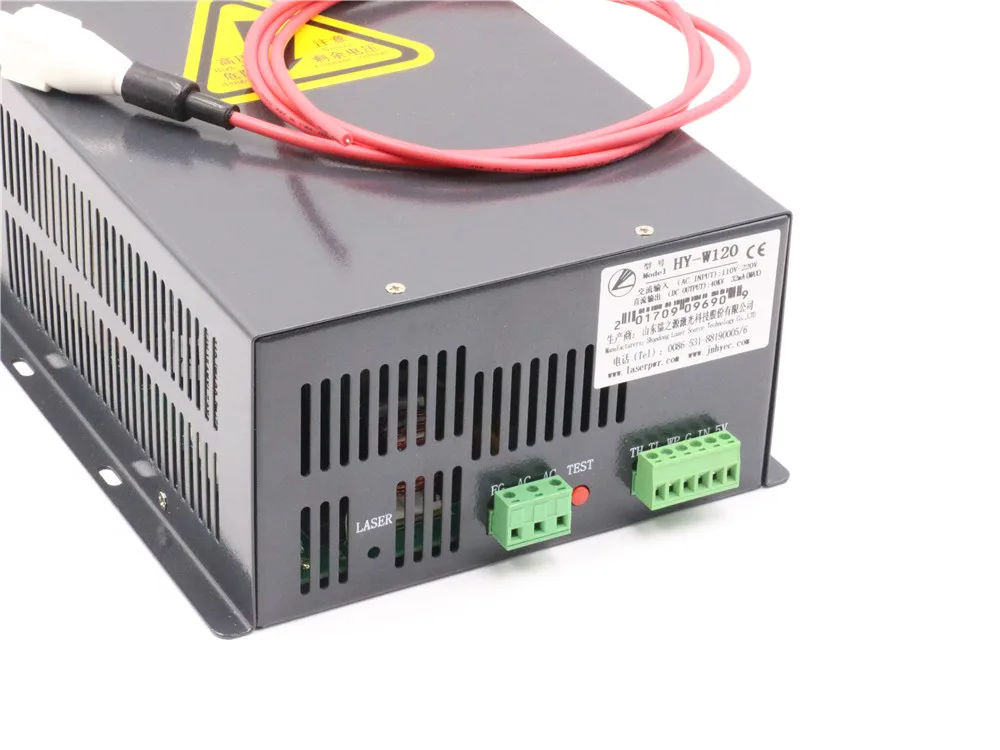

4. Этот источник питания имеет кнопку "тест", которая может проверить выход лазера вручную.

5. лазерный источник питания имеет высокую выходную мощность, хорошую стабильность; это может продлить срок службы лазерной трубки

6. Применение: скульптура и резка акрила, ткани, двухцветный лист, резины и т. д.

2. Параметры:

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) HY-W120 питания должен быть подключен к положительной полюсе
От CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.
2) Подключение контрольного сигнала
Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания
HY-W120, после подключения ЦАП выходной сигнал и TTL сигнал внешнего компьютера с
Источник питания, лазерное устройство должно работать, как и ожидалось. Если Лазерная лампа не может работать правильно,
Следует проверить правильность контрольного сигнала или нет (включая проверку спецификации напряжения и
Логика), при использовании PWM управления в качестве управления питанием убедитесь, что f≥20 кГц, амплитуда (пиковое значение)
≤5в, проверьте и убедитесь, что переключатель защиты WP соединение правильно одновременно.
3) Напряжение входного сигнала:

HY-W120 вход питания должен быть 220В переменного тока/50 Гц. Если требуется 110В переменного тока,
Пожалуйста, укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа выключателей защиты также предназначена для обнаружения водного переключателя, переключателя вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

Внимание:
1. система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Схема высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюса) должны быть правильно подключены к положительным и отрицательные полюса лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать любого электрического удара после переключения источника питания
ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо Заземленный трехполюсный сосуд должен быть использован для питания для HY-W120 питания
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать электрического удара.

Техническое обслуживание лазерного источника питания в обычном порядке:

1. перед обслуживанием Проверьте, что корпус источника питания является нормальным заземлением;
2, измерительный корпус блока питания на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, перед заменой блока питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть полностью разряжен и профиль напряжения после подтверждения нет напряжения для следующего шага замены или ремонтных мер
5. Если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, свободны ли, проводка явление, например, окисление.Старый блок питания или блок питания работает в плохой среде, Обратите больше внимания на состояние образования.
6. при обслуживании, не Срывайте внутренний кабель и соединительный провод, панель управления или отрезайте неправильное изменение, может привести к помехам всей машины или разложению производительности, И даже вызывает лом.

Анализ неисправностей CO2 лазерный Питание не работает:

CO2 мощность лазера не работает

(1) возможно Защита от перенапряжения:
A. Пожалуйста, проверьте, надежны ли выходные данные источника питания и положительное подключение лампы!
B. может быть поврежден или стареет лампы, напряжение поломки превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте выходную линию высокого напряжения для повреждения, утечка может привести к мощности в работе, но лампа не светится!
(4) наземный провод питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. страницу 3 инструкции) является правильным и надежным доступом к земле.
