CA 255 Универсальный 10 42 дюймовый светодиодный ЖК Телевизор с подсветкой драйвер

CA 255 Универсальный 10 42 дюймовый светодиодный ЖК Телевизор с подсветкой драйвер

Советы:

Прежде чем взять этого ребенка, пожалуйста, внимательно прочитайте следующие элементы:

1.Вам необходимо иметь определенную степень физики, электрические и электронные базовые знания о различных электронных компонентах, знакомы с принципом работы, характеристиками, такими как символы.

2.Потребность в жидкокристаллических дисплеях, ЖК-телевизорах и других продуктах основных компонентов четкого понимания структуры(Например, какие продукты обычно состоят из нескольких частей, где находится мощность, где находится основная плата управления, где находится плата постоянного тока).

3.Владельцы магазина полностью обслуживают большинство клиентов, но также не могут ответить на такие вопросы, как плата драйвера с подсветкой? Что такое источник питания? Положительный и отрицательный, и так как получить доступ к основам. Пожалуйста, будьте внимательны перед тем, как сделать заказ.

Содержимое трех выше, пожалуйста, внимательно прочитайте, если вы сфотографировали описание моего магазина товаров, у вас есть практическая способность, может решить большинство профессиональных проблем. И принять ресторан не относится к продукту не может ответить на заявление.

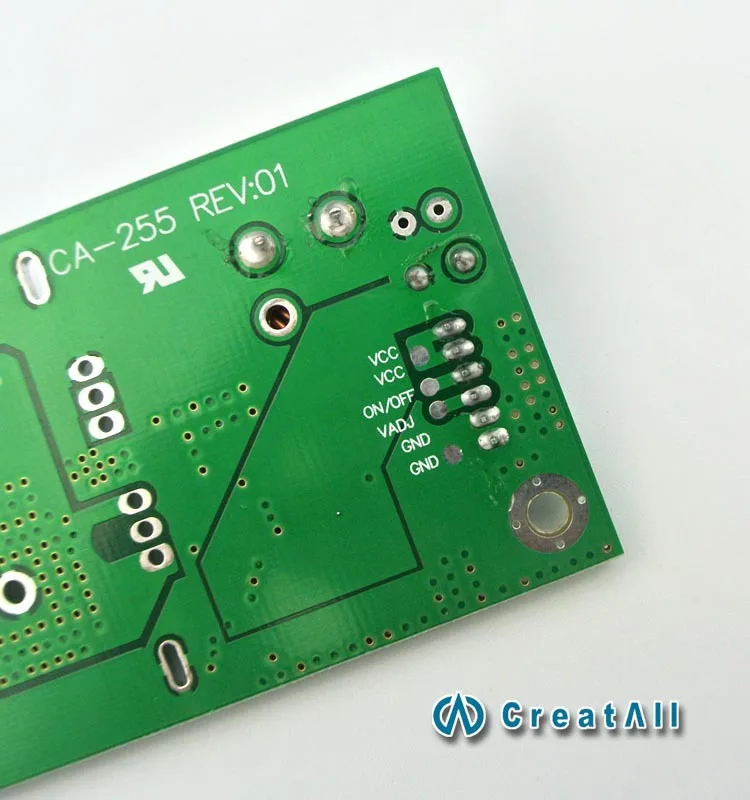

4.Общий электронный код символа на английском и китайском языках:

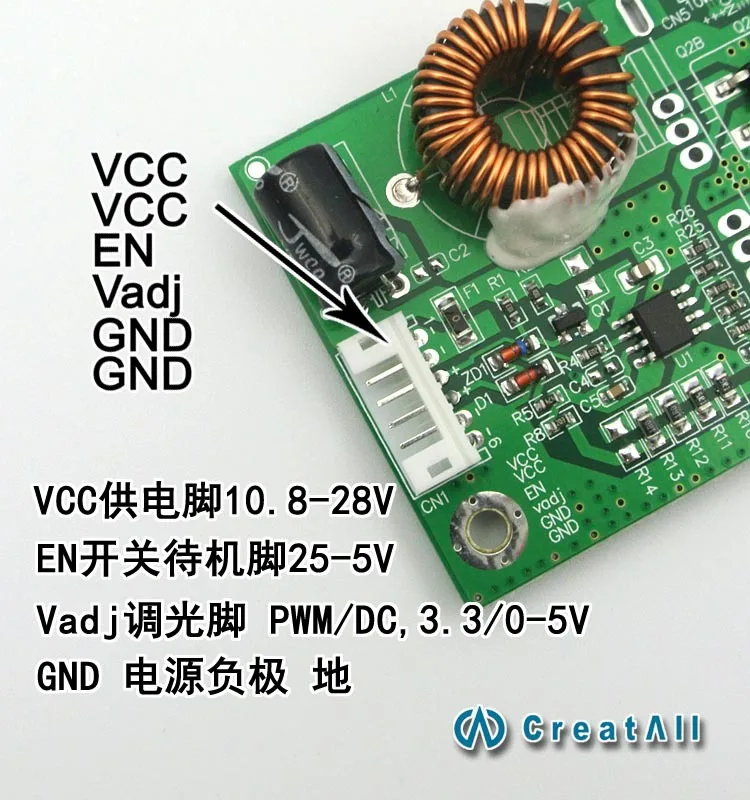

А. VCC:Напряжение питания положительное, напряжение питания цепи (напряжение обычно12 ВИли24 В)

B. Вкл/Выкл, ВКЛ, EN, ON_BLПодождите:Коммутационный штифт, импульсный сигнальный штифт (диапазон напряжения обычно находится в2,5 В-5 ВМежду)

C. PDM, VDAJ, BL-PWMПодождите:Регулировка яркости ног, или под названием затемнение ног.(Затемнение будет иметь два режима, один-цифровой режим-ШИМ, Один из них является аналоговым затемнением-Постоянный ток.ШИМНазываемая модуляция ширины импульса, которая производит прямоугольный сигнал прямоугольной волны, частота обычно200 Гц-2 кГц,Величина напряжения обычно3,3 В, & Lt;PDIMЭто английская аббревиатура,ТусклыйЭто значение темного значения слова означает, что «яркость». Аналоговое затемнение осуществляется с помощью напряжения постоянного тока, как правило, обеспечивается непосредственно к тюнинговому штифту0 V-5 VПостоянный токНапряжение для контроля яркости цели.)

GND: наземный (отрицательный источник питания)

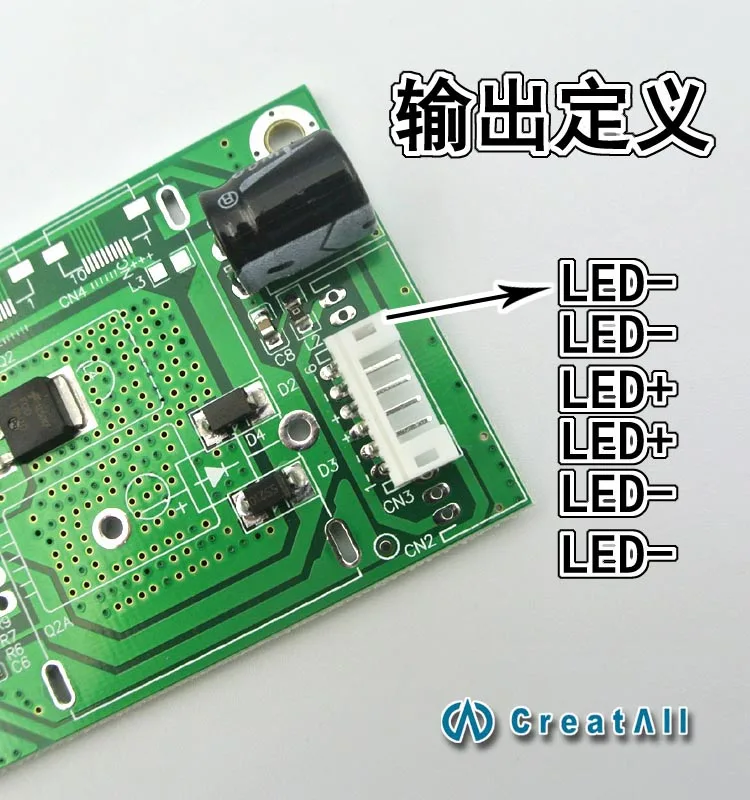

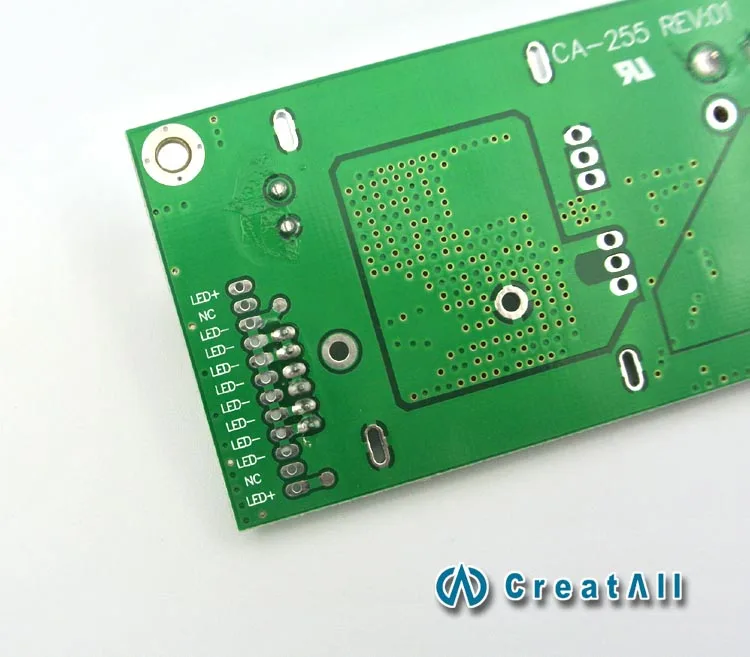

Светодиод +:Светоизлучающий диод (световой бар) положительный

Светодиод-:Светоизлучающий диод (световой бар) отрицательный

Указанные выше символы содержат большинство материнских плат LCD с подсветкой на коде, подключение до тех пор, пока соответствующий код в соответствии с их соответствующим доступом не будет неправильным.

Часто задаваемые вопросы перед покупкой:

Вопрос 1: Постоянный размер платы драйвера телевизора не может заменить?

О: если рабочее напряжение светового бара 80 в или меньше, независимо от того, сколько дюймов телевизора, этот продукт может быть горит. Примечание: Это только горит, не сказать, что это подходит. Если вам нужен точный ответ, лучший способ-обеспечить параметры модуля подсветки панели (освещение рабочего напряжения, номинального тока и т. д.), если мы можем предоставить точные данные-как «Частный заказ»-как обслуживание.

Затем снова, если это не может определить количество Вольт-Вольт световой бар, когда как это сделать? На этот раз существует очень простой способ найти оригинальную машину выше платы драйвера постоянного тока, чтобы увидеть, что напряжение электролитического конденсатора выходного фильтра-это количество вольт? Если это давление 100 в, это показывает, что напряжение лампы не будет превышать 80 В, тогда я могу указать, что этот продукт вверх, и сильно фотографируется на линии.

В курсе, что напряжение может быть поднято после того, как ситуация также должна обратить внимание на проблему с током. Светодиодная лампа с размерами вафли определяет требуемый текущий рейтинг, но по разным причинам на модульной фабрике будет использоваться множество различных спецификаций, которые привели к лампам с разным номинальным током. Для решения этой проблемы мы рекомендуем, если модель более 26 дюймов на использование наших стандартных параметров: Постоянный 480mA, если это 24 дюйма ниже тока, чтобы уменьшить до половины, или 240 мА. Здесь снова нужно объяснить реальность: 480MA не означает, что он подходит для более чем 26-дюймового экрана, просто выберите приблизительное значение для неопределенности не может определить параметры ситуации. По мнению многих пользователей, прежде чем оставлять отзыв с точки зрения данных, большая часть этого тока является подходящей, но иногда будет слишком яркой и так далее, на этот раз самый простой способ-это решить функцию затемнения, Vadj затемнит яркость после него.

Ниже приведены особенности ребенка:

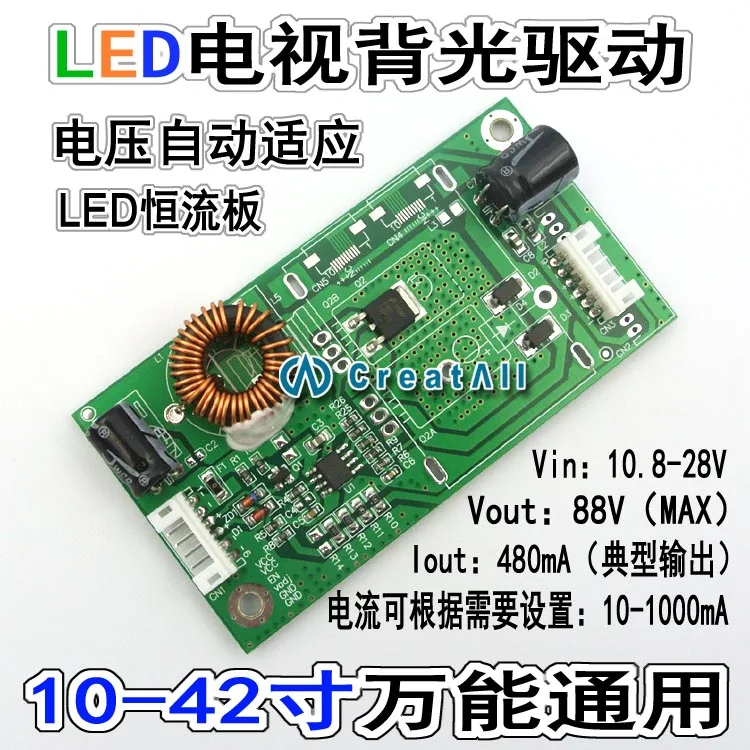

Использование: 10-42 "LED TV подсветка boost board.

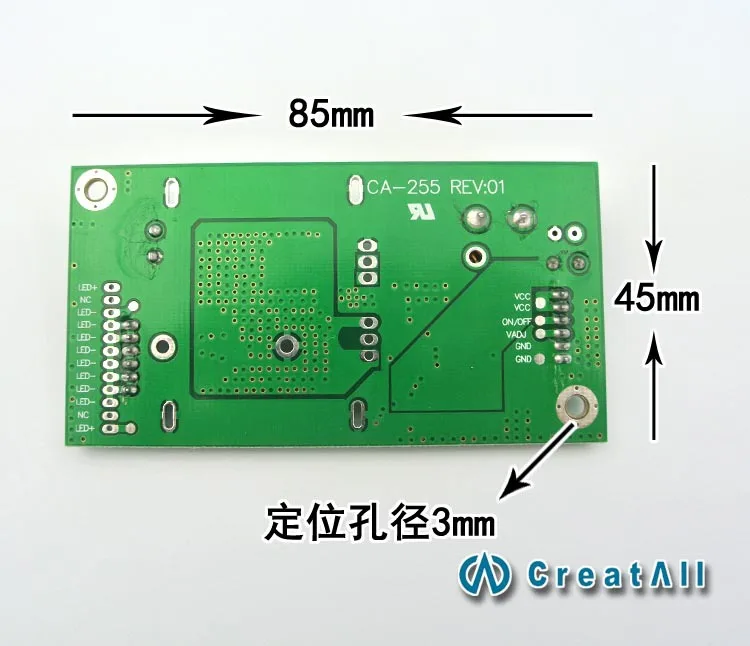

Особенности: производство оригинальных программ из Тайваня, повышенная структура, эффективность преобразования 92% или более, низкое повышение температуры устройства, стабильный продукт, имеет более длительный срок службы, небольшой размер печатной платы, ультра-тонкий дизайн для удовлетворения самых требовательных тонких и легких требований, точная ошибка контроля тока в пределах ± 5%, Гибкая и удобная конструкция регулировки тока может быть легко изменена в соответствии с различными производителями, моделями экрана. Разработан для удовлетворения требований EMC, через сертификацию CE. Высокая надежность, один год гарантии! Можно использовать источник питания 12 В, снизить стоимость системы!

Этот продукт является платой постоянного тока, фокус является постоянным током, напряжение автоматически адаптируется, в зависимости от светового модуля подсветки автоматически регулирует напряжение, например: модуль подсветки 4 и 20 струн, когда напряжение регулируется до 3,2 в * 20 строк = 64 в или около того, Предположим, что каждая строка светодиодного тока составляет 60 мА, тогда только нужно установить ток до 240 мА, можно указать этот экран.

Использование железно-кремниево-алюминиевой магнитной катушки, более высокий температурный коэффициент, более высокая магнитная насыщенность и более высокая стабильность. Поскольку эффективность преобразования системы очень высока, поэтому тепло устройства очень низкое, контроль температуры при 25 ° (Примечание: температура = температура поверхности устройства-температура окружающей среды), при температуре окружающей среды 25 ° Температура поверхности выше 50 ° (Условия работы: вход 24 В, выход 64V480MA.)

Предельные параметры:

При 24В входе: Vout = 75В Iout = 720ма или до 60 Вт

При входном напряжении 12 В: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Предельный параметр относится к продукту в процессе приложения, максимальная способность медведя, при фактическом использовании, пожалуйста, ниже предельного параметра, гарантирует надежность продукта.

Об установке проблемы

Вопрос 1: установлен яркий не вверх?

1. Проверьте правильность кабеля? Светодиодные положительные и отрицательные правильно.

2. Измерьте напряжение питания, чтобы увидеть, нет ли напряжения на плате, состояние загрузки машины для измерения светодиода + Нет повышения, как правило, выше, чем напряжение VCC.

3. Если нет повышения, Пожалуйста, измерьте напряжение на булавке, нормальное напряжение должно быть около 3,3 В.

4. если вышеуказанные условия являются нормальными, то снова в случае отключения питания для измерения светодиода-Сопротивление между сериями GND, нормальное должно быть небольшим сопротивлением, 2 Ом или меньше.

Проверка вышеуказанных шагов является нормальной после того, как остальное возможно только, что проблема заключается в светодиодной лампе.

Вопрос 2: машина яркая, но яркости недостаточно?

Если яркость все еще недостаточно яркая, чтобы измерить, когда PDIM pin, если напряжение было отрегулировано более чем на 4 в, необходимо изменить напряжение другими способами, он будет непосредственно плавать тест ноги что, если яркость может удовлетворить путь путем изменения напряжения pin для достижения требований к яркости.

Если путь через стопу от яркости недостаточно, чтобы увеличить яркость другого пути.
