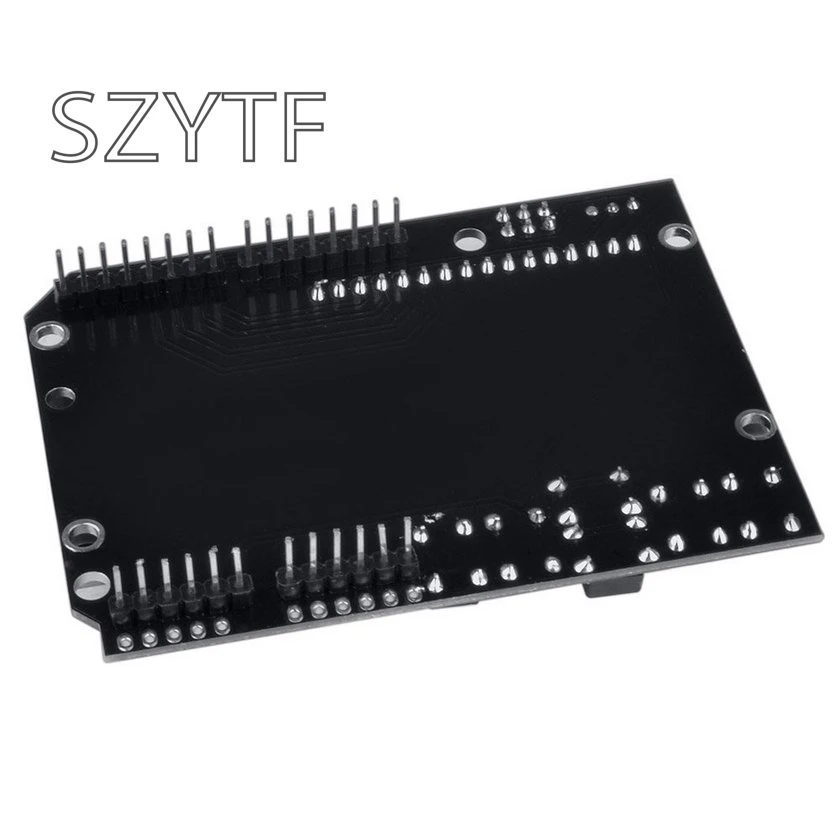

ЖК дисплей 1602 персональный вход/выход Плата расширения клавиатура экран|input output

ЖК дисплей 1602 персональный вход/выход Плата расширения клавиатура экран|input output

Shield LCDKeypad Shield

ЖК-экраны для клавиатуры вход/выход расширенное использование 2 линии 16 символов ЖК-панели, с регулировкой контрастности и подсветкой, с имитацией входного сигнала, заполнением пяти кнопок, кнопкой сброса, неиспользованный IO РТ продлевает запасной, полностью использовать порт ввода/вывода. Возьмите цифровой порт: PIN4 (db3), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (управление подсветкой), A0 имитирует порт нажатия клавиш. (Цвет ЖК-дисплея не указан, Случайная Доставка.)

Используется с Roboduino:

Отладка модуля:

Будут ли ЖК-экраны клавиатуры вставлены в контроллер, затем необходимо загрузить ЖК-экран 4Bit_mod. H (щелкните правой кнопкой сохранить как) файлы библиотеки на-0015 \ оборудование \ в библиотеках, а затем скомпилируйте следующую тестовую программу для загрузки на, сначала используйте ЖК-экраны клавиатуры, сначала наблюдали за характером ЖК-дисплея, Если контраст не показывает символов, которые могут быть неверными, вы можете использовать слово отвертка регулировки RP1 (по часовой стрелке), символы могут быть перемещены, чтобы отображаться четко.

Испытания:

GP2D12Код диапазона:

# Включая

LCD 4Bit_mod lcd = LCD 4Bit_mod(2);

Char GP2D12;
Char a,b;
Char str1[]= "Renge:";
Char str2[]= "Renge Over";
Char str3[]= "см";

Настройка пустоты ()
{
ЖК-дисплей ();
ЖК-дисплей. Прозрачный ();
Lcd. printIn("GP2D12 тестирование...");
}

Пустая петля ()
{
GP2D12 = read_gp2d12_range(1);
If (GP2D12>80 | GP2D12<10)
{
Lcd. cursorTo(2,0);
Lcd. printIn(str2);
}
Еще
{
A = 0x30 + GP2D12/10;
B = 0x30 + GP2D12 % 10;
Lcd. cursorTo(2, 3);
Lcd. printIn(str1);
ЖК-дисплей. Печать (a);
Lcd. Печать (b);
Lcd. printIn(str3);
}
Задержка (50);
}

Поплавок read_gp2d12_range (байтовый штырь)
{
Int tmp;
Tmp = аналог (pin);
Если (tmp < 3) возврат-1;
Возврат (6787,0/(поплавок) tmp-3,0)-4,0;
}
