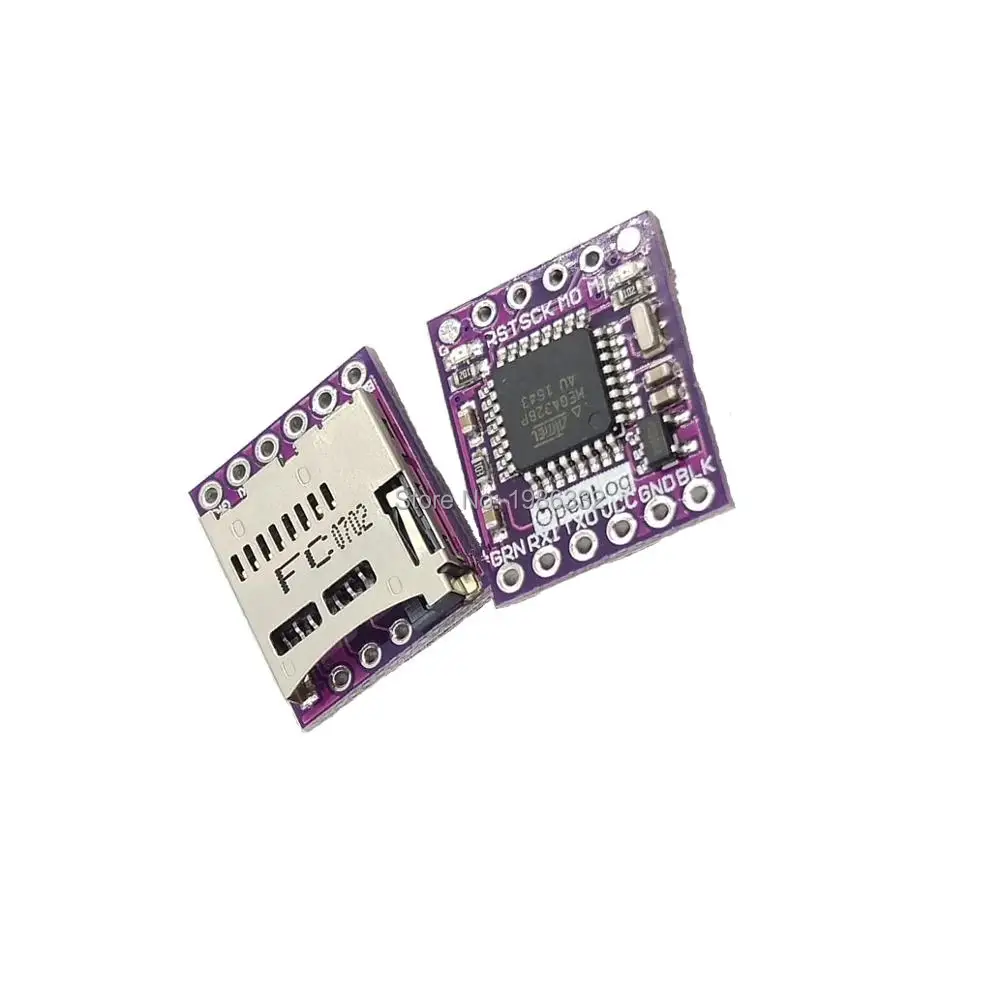

Устройство записи данных в полете OPENLOG CLEANFLIGHT устройство для управления полетом F3

Устройство записи данных в полете OPENLOG CLEANFLIGHT устройство для управления полетом F3

Описание:   OpenLog-это регистратор данных с открытым исходным кодом, который работает через простое последовательное соединение и поддерживает карты microSD до 64 Гб. OpenLog может хранить или «записывать» огромное количество серийных данных и выполнять роль черного ящика для хранения всех серийных данных, которые генерирует ваш проект, для научных целей или целей отладки.OpenLog работает от бортового ATmega328, работает на 16 МГц благодаря встроенному кристаллу. OpenLog рисует 6 мА при записи 512 байтового буфера, но так как этот процесс занимает часть секунды, средняя сила тока ближе к 5 мА. Имейте в виду, что если вы записываете постоянный поток данных на 115200bps, вы приблизитесь к ограничению 6mA. Все данные, записанные в OpenLog, хранятся на карте microSD с объемом от 64 Мб до 64 ГБ и типом файлов FAT16 или FAT32.   Детали:VCC Входное напряжение: 3,3 V-12V (рекомендуется 3,3 V-5V)Вход на недорогие карты microSD FAT16/32 до 64 ГБПростой интерфейс командыНастраиваемый БодахDefaut загрузчик-это мини-видеокамера-регистратор с креплением к atmage328P 5V 16 МГцЧетыре SPI Пружинные контакты SMT/SMD шпилькиДва светодиода указывают на состояние записи2 мА холостого хода, 6 мА при максимальной скорости записи   Особенности:OpenLog(blackbox)-это регистратор данных, который работает через простое последовательное соединение и поддерживает карты microSD до 64 Гб. OpenLog(blackbox) может хранить или «записывать» огромное количество серийных данных и выполнять роль черного ящика для хранения всех серийных данных, которые генерирует ваш проект.   Плата содержит прошивку openlog_blackbox_v2.0. Flight conroller передает информацию о вашем полете на каждом цикле управления итерацией через последовательный порт в OpenLog, который будет записан. После полёта вы можете просмотреть полученные журналы с помощью интерактивного просмотра журнала:   Вы также можете использовать инструмент blackbox_decode, чтобы превратить журналы в CSV файлы для анализа, или сделать свой журнал полета как видео с помощью инструмента blackbox_render. Эти инструменты можно найти в этом репозитории:   Методов openlog конфигурацииВключите OpenLog с помощью карты microSD внутри, подождите 10 секунд или около того, затем включите его и подключите карту microSD к компьютеру. Вы должны найти файл «CONFIG.TXT» на карте, откройте его в текстовом редакторе. Вы должны увидеть скорость передачи данных, для которой был настроен OpenLog (обычно 115200 или 9600 от завода). Установите скорость передачи данных, чтобы соответствовать ставке, которую вы ввели для черного ящика на закладке порта конфигуратора (обычно 115200 или 250000).   Сохраните файл и поместите карту обратно в свой OpenLog, с этого момента она будет использовать эти настройки.   Если ваш OpenLog не написал файл CONFIG.TXT, Создайте файл CONFIG.TXT с этим содержанием и сохраните его в корне карты MicroSD:          Посылка включает в себя:1 x WS16 RTF "BLACKBOX" OPENLOG регистратор данных полета CLEANFLIGHT для F3 CC3D EVO управление полетом Flash Micro SD pro mini atmage328P2 х 6pin 2,54 заголовка
